Номер по Госреестру СИ: 93931-24
93931-24 Калориметры бомбовые автоматические с лазерным поджигом
(5E-C5808j)
Назначение средства измерений:
Калориметры бомбовые автоматические с лазерным поджигом 5E-C5808j (далее - калориметры) предназначены для измерений энергии сгорания твердых и жидких топлив, в том числе угля, кокса, нефти, нефтепродуктов.
Внешний вид.
Калориметры бомбовые автоматические с лазерным поджигом
Рисунок № 1
Внешний вид.
Калориметры бомбовые автоматические с лазерным поджигом
Рисунок № 2
Общие сведения
Дата публикации - 03.06.2025
Срок свидетельства - 27.11.2029
Номер записи - 195734
ID в реестре СИ - 1421477
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Changsha Kaiyuan Instruments Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2776 от 2024.11.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Калориметры бомбовые автоматические с лазерным поджигом (5E-C5808j)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Changsha Kaiyuan Instruments Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91475-24 01.03.2029 |
Калориметры бомбовые автоматические, 5E-C5808 "Changsha Kaiyuan Instruments Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
93931-24 27.11.2029 |
Калориметры бомбовые автоматические с лазерным поджигом, 5E-C5808j "Changsha Kaiyuan Instruments Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Калориметры бомбовые автоматические с лазерным поджигом (5E-C5808j)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Калориметры бомбовые автоматические с лазерным поджигом (5E-C5808j)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Калориметры бомбовые автоматические с лазерным поджигом 5E-C5808j оснащены автономным и встроенным программным обеспечением (ПО).
Автономное ПО калориметров бомбовых автоматических с лазерным поджигом 5E-C5808j «5Е-С5808» устанавливается на персональном компьютере, входящем в комплект поставки калориметров, и работает под управлением операционной системы Microsoft Windows. Разделение ПО на отдельные модули и/или исполняемые файлы с выделением метрологически значимой части не предусмотрено (все ПО «5E Calorimeter Analysis System» считается метрологически значимым).
Автономное ПО является неотъемлемой частью калориметров, обеспечивает их работоспособность, и выполняет следующие операции:
-
- управление работой калориметров путём взаимодействия со встроенным микроконтроллером калориметрического блока посредством двунаправленного интерфейса RS-232;
-
- автоматическое считывание заводских номеров используемых калориметрических бомб в процессе опыта;
-
- обработка измеренных данных калориметрических экспериментов, расчет конечных результатов;
-
- представление результатов (архивирование, печать протоколов измерений, импорт массивов данных в файлы форматов «база данных», «электронная таблица»);
-
- обмен информацией с микроаналитическими лабораторными весами по интерфейсу RS-232, получение значений массы навески исследуемого вещества для последующих расчетов;
-
- вывод информационных и аварийных сигналов;
-
- предоставление возможности управления двумя калориметрическими блоками одной модификации при помощи одного ПК.
Встроенное ПО осуществляет функции сбора, отображения и передачи измерительной информации.
Метрологические характеристики калориметров бомбовых автоматических с лазерным поджигом 5E-C5808j нормированы с учетом влияния программного обеспечения.
Дистрибутив ПО «5Е-С5808» предоставляется на электронном носителе в комплекте поставки калориметра, установочный пакет является единым для всех модификаций калориметров. При установке ПО модуль установки производит обмен информацией с микроконтроллером калориметрического блока для диагностики его состояния и исправности.
Уровень защиты ПО «5Е-С5808» и измерительной информации от непреднамеренных и преднамеренных изменений в соответствии с п. 4.5 документа Р 50.2.077-2014 соответствует уровню защиты «средний».
Микропрограмма (прошивка) внутреннего микроконтроллера калориметрического блока имеет полную защиту от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства (система защиты микроконтроллера от чтения и записи).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения | |
|
Автономное ПО |
Встроенное ПО | |
|
Идентификационное наименование ПО |
5Е-С5808 |
Прошивка |
|
Номер версии ПО |
Vl.x.xx* |
— |
|
* - «х» и «хх» - номер подверсии, где «х» в диапазоне от 0 до 9, а «хх» в диапазоне от 10 до 99, отвечающий за метрологически незначимую часть ПО | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Калориметры бомбовые автоматические с лазерным поджигом
5E-C5808j. Руководство по эксплуатации», раздел 2 «Описание».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.14, 6.15);
ГОСТ 8.026-2024 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания»;
Стандарт предприятия компании «Changsha Kaiyuan Instruments Co., Ltd.» «Калориметры бомбовые автоматические с лазерным поджигом 5E-C5808j».
ПравообладательФирма «Changsha Kaiyuan Instruments Co., Ltd.», Китай
Адрес: №1259 Liantang East Road, Changsha Economic & Technological Development
Zone Changsha, P.R. China
Телефон: +86 731 84021617 / +86 731 84066915
W eb -сайт: https://www.ckicgroup. com
E-mail: info@ckic.net
Изготовитель
Фирма «Changsha Kaiyuan Instruments Co., Ltd.», КитайАдрес: №1259 Liantang East Road, Changsha Economic & Technological Development Zone Changsha, P.R. China
Телефон: +86 731 84021617 / +86 731 84066915
W eb -сайт: https ://www.ckicgroup. com
E-mail: info@ckic.net
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт., д. 19 Телефон: (812) 251-76-01 Факс: (812) 713- 01-14 E-mail: info@vniim.ru Web-сайт: www.vniim.ru«Всероссийский
Д.И.Менделеева»
Правообладатель
Фирма «Changsha Kaiyuan Instruments Co., Ltd.», КитайАдрес: №1259 Liantang East Road, Changsha Economic & Technological Development
Zone Changsha, P.R. China
Телефон: +86 731 84021617 / +86 731 84066915
W eb -сайт: https://www.ckicgroup. com
E-mail: info@ckic.net
Принцип действия калориметра заключается в определении энергии сгорания пробы топлива путем сжигания ее в среде сжатого кислорода. Количество тепла, выделившегося при горении, пропорционально величине удельной энергии сгорания сжигаемого вещества и его массе.
Проба исследуемого вещества помещается в калориметрическую бомбу, которая размещается в калориметрическом сосуде, автоматически заполняющемся водой перед началом опыта. Калориметрический сосуд находится в изотермической жидкостной оболочке калориметра, выполняющей функции активной изоляции калориметрической системы (калориметрического сосуда с бомбой) от внешних тепловых воздействий. Температура калориметрической оболочки постоянной.
в процессе проведения опыта поддерживается
при протекании процесса горения вещества сосуде повышается. Регистрация изменений
В результате выделения энергии температура воды в калориметрическом температуры сосуда осуществляется встроенным датчиком температуры, мгновенные показания которого формируют массив измеренных данных. Подъем температуры сосуда рассчитывается программным обеспечением калориметра путём обработки массива единичных значений температуры с учетом поправки на теплообмен сосуда и оболочки.
Расчет итогового результата - удельной энергии сгорания исследуемого вещества -проводится программным обеспечением калориметра с учетом данных о подъеме температуры калориметрического сосуда, массы навески исследуемого вещества и заранее известным энергетическим эквивалентом калориметрической системы.
Энергетический эквивалент - теплоемкость калориметрической системы -определяется в процессе градуировки калориметра путём сжигания навески стандартного образца (меры удельной энергии сгорания для бомбовой калориметрии).
Работа калориметров бомбовых автоматических с лазерным поджигом 5E-C5808j может проводиться в изопериболическом и динамическом режимах. Динамический режим предполагается для проведения оценочных измерений с формированием краткого массива измеренных данных при ускоренном проведении калориметрического опыта.
Взвешивание пробы, помещение ее в тигель и бомбу, проверка и анализ продуктов сгорания после окончания калориметрического опыта осуществляется вручную, заполнение и выпуск кислорода из бомбы, помещение бомбы в корпус калориметра, также подача и циркуляция воды в калориметрическом сосуде проводится автоматически.
Калориметры бомбовые автоматические с лазерным поджигом 5E-C5808j выполнены моноблочными и представляют собой пластмассовый калориметрический блок со встроенным микропроцессором, позволяющим осуществлять управление измерениями энергии сгорания топлива и осуществлять обработку данных. Блок термостатирования также встроен в корпус калориметрического блока: автоматическая система перекачки воды из калориметрической системы в изотермическую оболочку и резервуар термостата обеспечивает ее непрерывное охлаждение в сериях долговременных измерений.
Калориметрический блок является основой калориметра, содержащей конструкционные элементы калориметрической системы, предназначенные для проведения калориметрического анализа: дисплей для настройки конфигураций и отображения данных, калориметрическая бомба, калориметрический сосуд, блок термостатирования, измерительные электронные схемы, датчики аварийных сигналов, управляющий микроконтроллер и интерфейс связи с ПК. Общий вид калориметров бомбовых с лазерным поджигом 5E-C5808j представлен на рисунке 1. Заводской номер калориметра наносится в цифровом виде на оцинкованную табличку, расположенную на боковой стенке калориметра, для обеспечения идентификации каждого экземпляра средства измерений и сохранности номера в процессе эксплуатации (рисунок 2). Доступ к внутренним частям калориметра опломбирован. Нанесение знаков утверждения типа СИ и поверки на СИ не предусмотрено.

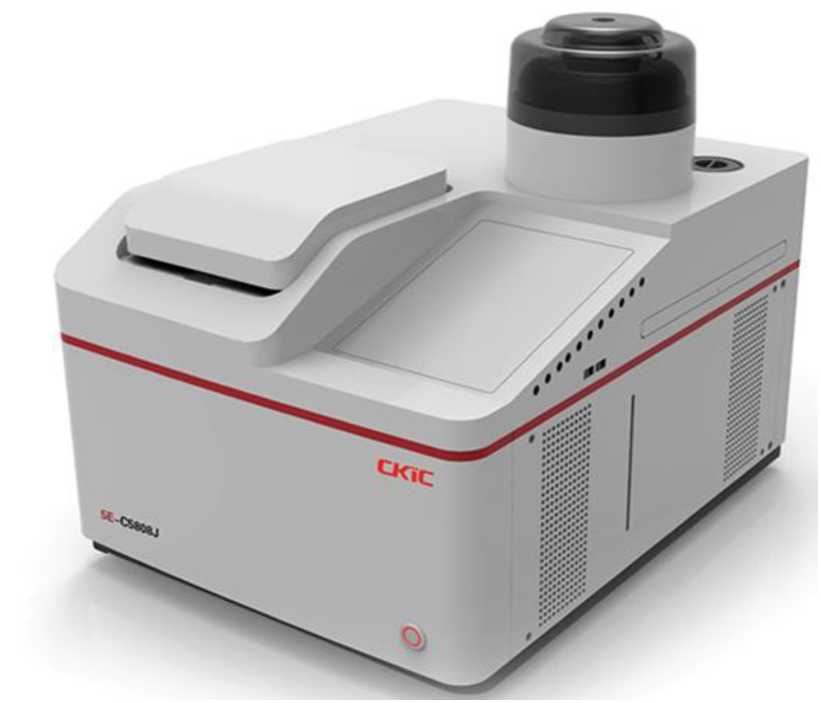

Рисунок 1 - Общий вид калориметра бомбового автоматического с лазерным поджигом 5E-C5808j

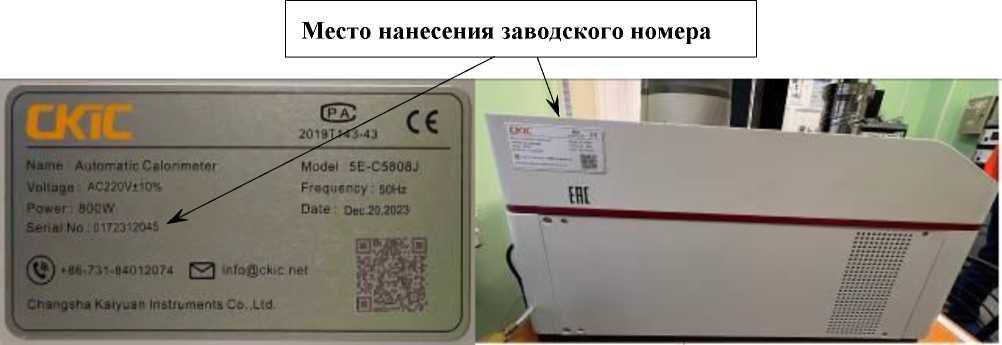

Рисунок 2 - Место нанесения заводского номера
Таблица 5 - Комплектность калориметров бомбовых автоматических
с лазерным поджигом 5E-C5808j
|
Наименование |
Обозначение |
Количество |
|
Калориметр бомбовый автоматический |
5E-C5808j* |
1 шт. |
|
Калориметрическая бомба |
- |
1 шт. |
|
Персональный компьютер и принтер |
- |
1 шт. |
|
Проволока зажигания |
- |
1 шт. |
|
Комплект уплотнительных колец |
- |
1 шт. |
|
Комплект инструментов |
- |
1 шт. |
|
Комплект расходных материалов |
- |
1 шт. |
|
Программное обеспечение | ||
|
Автономное ПО |
5Е-С5808 |
1 комплект |
|
Документация: | ||
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
* поставляется вместе чиллером | ||
Таблица 2 - Метрологические характеристики калориметров бомбовых автоматических с лазерным поджигом 5E-C5808j
|
Наименование характеристики |
Значение |
|
Диапазон измерений энергии сгорания, кДж |
от 8 до 40 |
|
Среднее квадратическое отклонение случайной составляющей погрешности калориметра*, % |
0,1 |
|
Пределы допускаемой относительной погрешности калориметра, % |
±0,2 |
|
* - при 6 измерениях ГСО 5504-90 - бензойной кислоты с массой навески 1 г | |
Таблица 3 - Технические характеристики калориметров бомбовых автоматических с лазерным поджигом 5E-C5808j
|
Наименование характеристики |
Значение |
|
Режимы измерения |
изопериболический динамический |
|
Время измерения, мин, не более: | |
|
— изопериболический режим |
20 |
|
— динамический режим |
8 |
|
Время выхода на режим мин, не более: | |
|
— изопериболический режим |
15 |
|
— динамический режим |
10 |
|
Вместимость калориметрической бомбы, см3 |
300 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
220 ± 10% |
|
Потребляемая мощность, В^А, не более: |
120 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры калориметрического блока, мм, не более: | |
|
— высота |
480 |
|
— длина |
500 |
|
— ширина |
420 |
|
Масса калориметрического блока, кг, не более |
50 |
|
Условия эксплуатации: | |
|
— диапазон температуры, °С |
от +18 до +25 |
|
— относительная влажность, %, не более |
80 |
|
Рабочее давление кислорода в калориметрической бомбе, МПа, не более |
4 |
|
Интерфейс связи с ПК |
RS-232 |
|
Заполнение калориметрической бомбы кислородом |
Автоматическое |
|
Подача и циркуляция воды в калориметрическом сосуде |
Автоматическая |
|
Сброс давления калориметрической бомбы |
Автоматическая |
|
Подъем калориметрической бомбы |
Автоматическая |
Таблица 4 - Показатели надежности калориметров бомбовых автоматических с лазерным поджигом 5E-C5808j
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч |
5000 |
|
Гарантийный срок, лет |
1 |
