Номер по Госреестру СИ: 93923-24
93923-24 Устройства опорно-поворотные автоматизированные
(ОПУ-100)
Назначение средства измерений:
Устройства опорно-поворотные автоматизированные ОПУ-100 (далее - устройства) предназначены для установки и измерения углов поворота и линейного перемещения антенн в пространстве в полуавтоматическом и автоматизированном режиме.

Внешний вид.
Устройства опорно-поворотные автоматизированные
Рисунок № 1

Внешний вид.
Устройства опорно-поворотные автоматизированные
Рисунок № 2

Внешний вид.
Устройства опорно-поворотные автоматизированные
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав устройств, выполняет функции задания требуемого и отображения текущего положения антенны, закрепленной на устройстве, настройки параметров работы анализатора цепей, задания плана измерений и для запуска измерения.
В устройствах используется программное обеспечение (ПО) «Измерение на ОПУ». Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
ПО установки работает под управлением операционной системы Windows 10. Для работы программы на компьютере должен быть установлен пакет «MATLAB Runtime».
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MeasRadio.exe |
Номер версии ПО |
не ниже 1.0.0.0 |
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса установки в виде наклейки и типографским способом на титульный лист документа РМ ОПУ-100 РЭ «Устройства опорно-поворотные автоматизированные ОПУ-100. Руководство по эксплуатации».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в части 2 «Использование по назначению» документа РМ ОПУ-100 РЭ «Устройства опорно-поворотные автоматизированные ОПУ-100. Руководства по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн от 0,2 до 50 мкм»;
ТУ 28.14.20-001-28782470-2024 Устройства опорно-поворотные автоматизированные ОПУ-100. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Радиомера» (ООО «Радиомера»)
ИНН 5003128551
Юридический адрес: 142702, Московская обл., Г.О. Ленинский, г. Видное,
ул. Имени Героя Российской Федерации В. А. Тинькова, д. 39, оф. 6-а
Телефон: +7(495) 190-74-00
E-mail: info@radiomera.ru
Изготовитель
Общество с ограниченной ответственностью «Радиомера» (ООО «Радиомера»)ИНН 5003128551
Адрес: 142702, Московская обл., Г.О. Ленинский, г. Видное, ул. Имени Героя
Российской Федерации В. А. Тинькова, д. 39, оф. 6-а
Телефон: +7(495) 190-74-00
E-mail: info@radiomera.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Правообладатель
Общество с ограниченной ответственностью «Радиомера» (ООО «Радиомера»)ИНН 5003128551
Юридический адрес: 142702, Московская обл., Г.О. Ленинский, г. Видное,
ул. Имени Героя Российской Федерации В. А. Тинькова, д. 39, оф. 6-а
Телефон: +7(495) 190-74-00
E-mail: info@radiomera.ru
Принцип работы устройств заключается в обеспечении вращения шпинделя оси устройства на заданный угол при помощи привода. Привод состоит из электропривода с редуктором, передающим вращение шпинделю. Позиционирование вдоль оси линейного перемещения осуществляется при помощи сервопривода и зубчатой рейки, измерение линейного перемещения - при помощи магнитного линейного энкодера.
Устройства выполняют следующие функции:
-
- установку заданного углового положения;
-
- линейное перемещение;
-
- визуализацию текущего углового и линейного положения в локальной системе координат на экране персонального компьютера.
Испытываемое изделие крепится к опорному фланцу ОПУ с использованием резьбовых соединителей стандарта М6 и М8 и подключается к радиочастотному тракту ОПУ через СВЧ-кабельную сборку. Количество крепёжных отверстий - по 8 для каждого типа соединителей. Крепёжные отверстия расположены эквидистантно на окружности 0200 мм для M6 и 0300 мм для M8. Для подключения радиочастотному тракту ОПУ в центре опорного фланца установлен вращающийся СВЧ-переход, а у основания ОПУ размещён панельный разъём. Входы радиочастотного тракта ОПУ выполнены в виде СВЧ-соединителей.
К настоящему типу средств измерений относятся устройства, обозначение которых приведено на рисунке 1. Модификации отличаются числом осей и максимальной полезной нагрузкой.
ОПУ-100
-X
Y
Максимальная масса полезной нагрузки:
-
1 - 15 кг;
-
2 - 50 кг
исполнение устройства:
-
2 - двухосевое3;
-
3 - трехосевое4;
-
4 - четырехосевое5

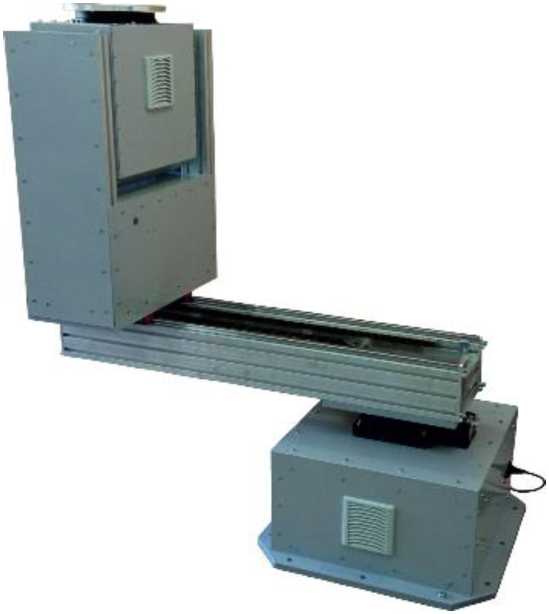

Рисунок 2 - Общий вид устройств Ony-100-3Y(-4Y)

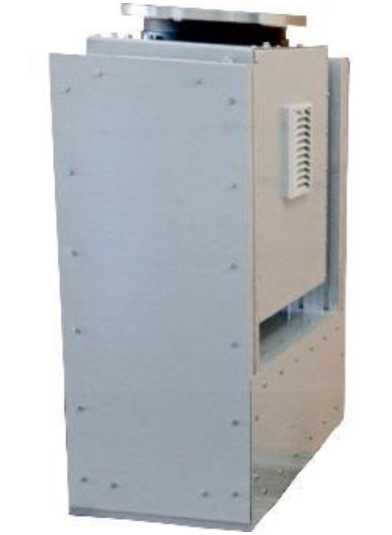

Рисунок 3 - Общий вид устройств Ony-100-1Y(-2Y)
Место пломбировки от несанкционированного доступа
Место
поверки
заводского номера
Место нанесения
нанесения
знака
утверждения типа

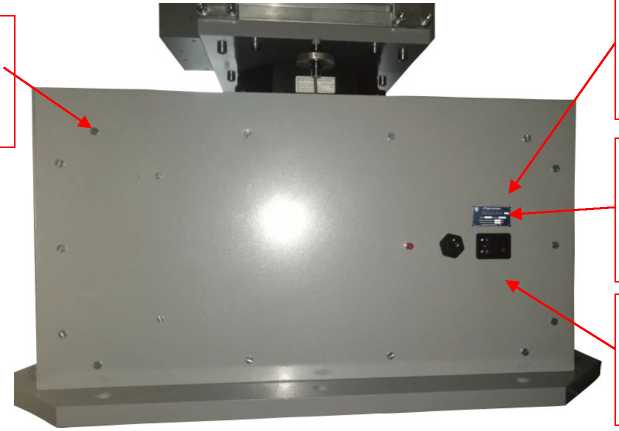

Рисунок 4 - Места нанесения заводского номера, знака утверждения типа, знака поверки и пломбировки от несанкционированного доступа
Место наклейки знака
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество, шт. (к-т, экз.) |
Устройство опорно-поворотное автоматизированное |
ОПУ-100-XY |
1 шт. |
Радиочастотный тракт |
РМ.РЧ.1001 |
1 к-т |
Программное обеспечение (на флеш-карте) |
MeasRadio |
1 шт. |
Формуляр |
РМ ОПУ-100 ФО |
1 экз. |
Руководство по эксплуатации |
РМ ОПУ-100 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики | |||
Модификация |
ОПУ-100-IY |
ОПУ-100-2Y |
ОПУ-100-3Y |
ОПУ-100-4Y |
Диапазон измерений углов поворота, градус:
|
от -180 до +180 |
от -180 до +180 от -45 до +100 |
от -180 до +180 от -180 до +180 |
от -180 до +180 от -180 до +180 от -30 до +100 |
Пределы допускаемой абсолютной погрешности измерений углов поворота, градус |
±0,1 | |||
Диапазон измерений линейного перемещения, мм |
от 0 до 1000 |
от 0 до 1000 | ||
Пределы допускаемой абсолютной погрешности измерений линейного перемещения, мм |
±0,2 |
±0,2 |
Таблица 3 - Технические
Наименование характеристики |
Значение характеристики | |||||
Модификация |
ОПУ-100-IY |
Ony-100-2Y |
Ony-100-3Y |
Ony-100-4Y | ||
Расстояние от оси привода поляризации до пола, м |
от 1,5 до 2,5 |
от 1,5 до 2,5 | ||||
Максимальная масса полезной | ||||||
нагрузки, кг: | ||||||
- ОПУ-100-Х1 |
15 | |||||
- ОПУ-100-Х2 |
50 | |||||
Максимально допустимый изгибающий момент, Н^м: | ||||||
- ОПУ-100-Х1 |
45 |
45 | ||||
- ОПУ-100-Х2 |
250 |
150 | ||||
Максимально допустимый вращающий момент, Н^м: | ||||||
- ОПУ-100-Х1 |
45 |
45 | ||||
- ОПУ-100-Х2 |
250 |
150 | ||||
Интерфейс управления |
USB | |||||
Габаритные размеры, мм: - длина, не более |
700 |
700 |
1700 |
1700 | ||
- ширина, не более |
700 |
700 |
700 |
700 | ||
- высота |
от 1650 до 2800 |
от 1650 до 2800 |
от 1650 до 2800 |
от 1650 до 2800 | ||
Масса, кг, не более |
200 | |||||
Напряжение питания переменного однофазного тока, | ||||||
В |
230±23 | |||||
Частота переменного тока, Гц |
50±1 | |||||
Потребляемая мощность, В •А, | ||||||
не более |
3000 | |||||
Условия эксплуатации: - температура окружающего | ||||||
воздуха, °С |
от +15 до +30 | |||||
- относительная влажность | ||||||
воздуха, %, не более |
80 | |||||
- атмосферное давление, кПа |
от 86,0 до 106,7 |
