Номер по Госреестру СИ: 93882-24
93882-24 Приборы
(ИТИ1)
Назначение средства измерений:
Приборы ИТИ1 (далее по тексту - ИТИ1) предназначены для измерений краевых телеграфных искажений, скорости телеграфирования и формирования испытательного телеграфного сигнала.
Внешний вид.
Приборы
Рисунок № 1
Внешний вид.
Приборы
Рисунок № 2
Общие сведения
Дата публикации - 22.11.2024
Срок свидетельства - 21.11.2029
Номер записи - 195704
ID в реестре СИ - 1421384
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Особое конструкторское бюро "Салют" (АО "ОКБ "Салют")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 7
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2743 от 2024.11.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Приборы (ИТИ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Особое конструкторское бюро "Салют" (АО "ОКБ "Салют")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93882-24 21.11.2029 |
Приборы, ИТИ1 Акционерное общество "Особое конструкторское бюро "Салют" (АО "ОКБ "Салют") (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Приборы (ИТИ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 7 | 7 | 0 | 0 | 7 | 7 | 0 |
Стоимость поверки Приборы (ИТИ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО является автономным и метрологически значимым. Команды и данные, введённые через интерфейс пользователя СИ не оказывают недопустимое влияние на метрологически значимое ПО. Уровень защиты от непреднамеренных и преднамеренных изменений - средний (согласно ПР 50.2.077-2014).
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Прибор ИТИ1 |
|
Номер версии (идентификационный номер ПО):
|
не ниже v.2.1.2.4 не ниже v.1.2.3.0 |
|
Цифровой идентификатор (значение хэш-функции) ПО:
|
08d434126a48597ebd5716e55de701b4 76daaca83c89b75efO38e78874bf20f1 |
|
Алгоритм вычисления значения хэш-функции исполняемого кода |
MD5 |
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию. Доступ к внутренним частям БК ИТИ1 исключён путём опломбировании корпуса (рисунок 2).
Знак утверждения типа
Знак утверждения типананосится на корпус блока контроля БК ИТИ1 методом гравировки и на титульный лист формуляра ИТИ1 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации, часть 1, п.3.2.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 18627-73 «Приборы для измерения краевых искажений стартстопных и синхронных сигналов. Типы и основные параметры»;
Прибор ИТИ1. Технические условия ШГЛИ.411167.002 ТУ.
ПравообладательАкционерное общество «Особое конструкторское бюро «Салют» (АО «ОКБ «Салют»)
ИНН 5402512720
Адрес юридического лица: 6300049, г. Новосибирск, ул. Красный пр-кт, д. 153
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Принцип действия ИТИ1 основан на сравнении значащих моментов принимаемого телеграфного сигнала с расчётными (идеальными) значениями, полученными программным способом в персональной электронно-вычислительной машине (далее по тексту ПЭВМ) с использованием программного обеспечения. ИТИ1 обеспечивают приём и формирование телеграфных сигналов в однополосном и двухполосном режимах работы.
ИТИ1 состоят из блока контроля БК ИТИ1 и соединительных кабелей для подключения БК ИТИ1 к объекту контроля. ИТИ1 работают под управлением внешней ПЭВМ.
Тип корпуса ИТИ1 это металлический корпус с расположенной сверху ручкой для переноски. Элементы корпуса окрашены в серый и белый цвет. Доступ к внутренним частям ИТИ1 отсутствует. Конструкция ИТИ1 обеспечивает высокую защиту от несанкционированной настройки и вмешательства. Все элементы регулировки, которые могут повлиять микроконтроллеры Программирование сигнала и связь
на метрологические характеристики ИТИ1 и программируемые расположены на модулях, установленных внутри корпуса. микроконтроллеров, обеспечивающих цифровую обработку входного между БК ИТИ1 и управляющим ПВЭМ, осуществляется через
технологический разъем на плате соответствующих модулей. Доступ к модулям невозможен без нарушения пломб. Корпус опломбирован с помощью пломбировочных чашек с пластилином под крепёжными винтами с оттиском клейма производителя или поверительного клейма. На корпусе расположены только разъёмы для подключения и функциональные кнопки. на ПВЭМ программой. для просмотра.
Основное управление ИТИ1 осуществляется с установленной Обеспечивается нанесение знака поверки в месте доступном
в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на алюминиевую табличку, которая с помощью заклёпок крепится к корпусу ИТИ1.
Питание блока контроля БК ИТИ1 осуществляется от сети переменного тока. ИТИ1 относятся к ремонтируемым изделиям.
Общий вид ИТИ1 представлен на рисунке 1.
Заводской номер

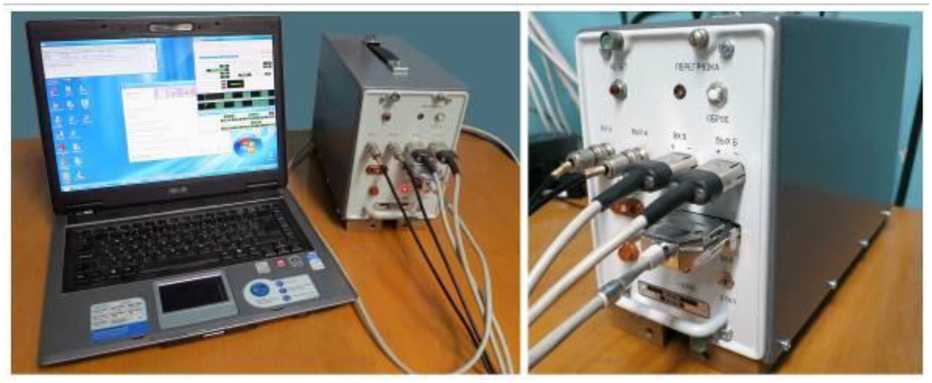

Рисунок 1 - Общий вид ИТИ1
Место пломбировки
Место пломбировки
Место нанесения знака утверждения типа и знака поверки
Место нанесения заводского номера

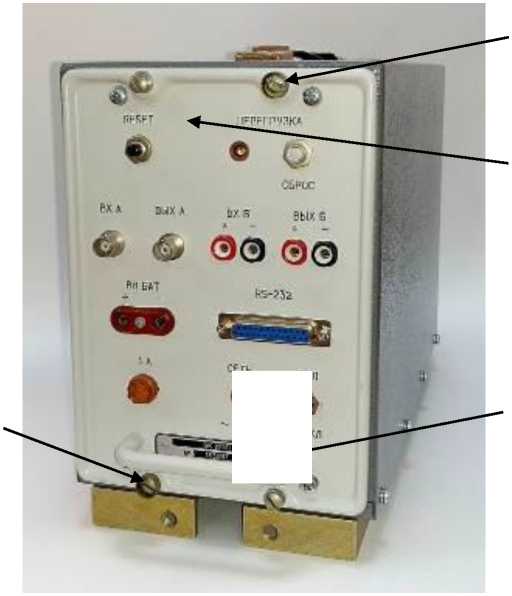

Рисунок 2 - Общий вид блока контроля ИТИ1
|
Cfrh о ••?20Ь |
DKtl w |
Определено место нанесения знака утверждения типа и (рисунок 2).
поверительного клейма
Таблица 5 - Комплектность ИТИ1
|
Наименование |
Обозначение |
Кол-во |
|
Прибор ИТИ1 |
ИТИ1 |
1 |
|
ПО ИТИ1 |
7532698.00131-01 (для работы под ОС Microsoft Windows) |
1 |
|
(на компакт-диске) |
ШГЛИ.00166-01 (для работы под ОС Astra Linux) |
1* |
|
Кабель (L=1,5 м) |
ШГЛИ.685621.712 |
1** |
|
Кабель (L=3 м) |
ШГЛИ.685621.712-01 |
1** |
|
Кабель |
ШГЛИ.685621.805 |
2* |
|
Кабель |
ШГЛИ.685621.822 |
1 |
|
Кабель |
ШГЛИ.685628.070 |
1 |
|
Кабель |
ШГЛИ.685661.084 |
2* |
|
Вставка плавкая ВП1-1В 1 А 250 В |
ОЮ0.480.003 ТУ-Р |
1 |
|
Прибор ИТИ1. Руководство по эксплуатации. Часть 1 |
ШГЛИ.411167.002 РЭ |
1 |
|
Прибор ИТИ1. Руководство по эксплуатации. Часть 2. Альбом схем. |
ШГЛИ.411167.002 РЭ1 |
1 |
|
Прибор ИТИ1. Формуляр. |
ШГЛИ.411167.002 ФО |
1 |
|
* Поставляется по требованию заказчика и оговаривается в договоре на поставку. ** Длина кабеля (вариант исполнения) уточняется при заказе и оговаривается в договоре на поставку. | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности вносимых телеграфных искажений в формируемый испытательный телеграфный сигнал, %, не более |
± 1 |
|
Пределы допускаемой относительной погрешности установки скорости телеграфирования испытательного телеграфного сигнала на фиксированных скоростях 50; 75; 100; 150; 250; 300; 500; 600; 1000; 1200; 2000; 2400 Бод, %, не более |
± 0,3 |
|
Диапазон измерения краевых искажений телеграфных сигналов тестов 1/1, 1/2, 1/3, 1/6, 2/1, 3/1, 6/1, тестов «РЫ», «Р» и «Ы» (по коду МТК-2) при синхронной передаче и степени стартстопных искажений при стартстопной передаче, на скоростях телеграфирования 50; 75; 100; 150; 250; 300; 500; 600; 1000; 1200; 2000; 2400 Бод, % |
до 50 включительно |
Таблица 3 - Технические характеристики
|
Наименование и единица измерения характеристики |
Номинальное значение |
Предельное отклонение |
|
1 Параметры формируемого испытательного телеграфного сигнала: - напряжение по выходу канала А на нагрузке 4,5 кОм, В а) «нажатие +» б) «нажатие -» |
3,7 не более 0,4 |
+ 1,3 |
|
- напряжение по выходу канала Б, В: а) однополюсный сигнал 20 В на нагрузке 1 кОм «нажатие +» б) однополюсный сигнал 20 В на нагрузке 1 кОм «нажатие -» в) однополюсный сигнал 60 В на нагрузке 3 кОм «нажатие +» г) однополюсный сигнал 60 В на нагрузке 3 кОм «нажатие -» | ||
|
20 |
+ 8 минус 6 | |
|
не более 1 | ||
|
60 |
+ 15 | |
|
не более 1 |
таблицы 3
|
Наименование и единица измерения характеристики |
Номинальное значение |
Предельное отклонение |
|
д) двухполюсный сигнал + 20 В на нагрузке 1 кОм |
20 |
+ 8 |
|
«нажатие +» |
минус 6 | |
|
е) двухполюсный сигнал + 20 В на нагрузке 1 кОм «нажатие -» |
минус 20 |
+ 6 минус 8 |
|
ж) двухполюсный сигнал + 60 В на нагрузке 3 кОм «нажатие +» |
60 |
+ 15 |
|
з) двухполюсный сигнал + 60 В на нагрузке 3 кОм «нажатие -» |
минус 60 |
+ 15 |
|
- ток на выходе канала Б при работе с внешней батареей напряжением до 120 В, мА: | ||
|
а) сигнал «нажатие +» |
не менее 50 | |
|
б) сигнал «нажатие -» |
не более 1 | |
|
2 Входное сопротивление по входу канала А, кОм |
4,50 |
+ 0,45 |
|
3 Входное сопротивление по входу канала Б, кОм | ||
|
0,10 |
+ 0,02 | |
|
1,00 |
+ 0,20 | |
|
3,00 |
+ 0,50 | |
|
не менее 30 | ||
|
Напряжение питания от сети переменного тока, В |
от 198 до 242 | |
|
Частота сети питания, Гц |
от 47,5 до 52,5 | |
|
Потребляемая мощность, В^А, не более |
50 | |
|
Габаритные размеры блока контроля БК ИТИ1, мм, не более | ||
|
- длина |
380 | |
|
- ширина |
160 | |
|
- высота |
240 | |
|
Масса блока контроля БК ИТИ1, кг, не более |
9 | |
|
Условия эксплуатации Прибора ИТИ1: | ||
|
- температура окружающей среды, °С |
от минус 10 до плюс 50 | |
|
- относительная влажность, при температуре 25 °С, %, | ||
|
не более |
98 | |
|
- атмосферное давление, кПа |
от 84 до 106 | |
|
Таблица 4 - Показатели надёжности | ||
|
Наименование характеристики |
Значение | |
|
Средний срок службы, лет |
6 | |
|
Средняя наработка на отказ, ч |
10000 | |
