Назначение средства измерений:
Трансформаторы напряжения UMZ17-1F (далее - трансформаторы напряжения) предназначены для преобразования высокого напряжения промышленной частоты в цепях с номинальным напряжением 6 кВ с целью его использования для учёта электроэнергии и в цепях защиты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Общие сведения
Дата публикации - 22.11.2024
Срок свидетельства -
Номер записи - 195692
ID в реестре СИ - 1421372
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UMZ17-1F,
Производитель
Изготовитель - ABB s.r.o
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№2743 от 2024.11.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения (UMZ17-1F)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочник содержит информацию об организациях, аккредитованных на работу в области обеспечения единства измерений. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Кто поверяет Трансформаторы напряжения (UMZ17-1F)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОКОМПЛЕКС" (RA.RU.311677) | 15 | 15 | 0 | 0 | 15 | 15 | 0 |
Стоимость поверки Трансформаторы напряжения (UMZ17-1F)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте в разделе 3 «Методы измерений».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательABB s.r.o, Чешская Республика
Адрес юридического лица: Videnska 117, 619 000 Brno, Czech Republic
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте без существенных потерь мощности.
Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.
Конструктивно трансформаторы напряжения состоят из блока, состоящего из магнитопровода, залитого компаундом на основе эпоксидной смолы, из одной первичной и двух вторичных обмоток.
Высоковольтный вывод первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. На узкой боковой стенке корпуса размещена маркировочная табличка с указанием технических данных.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения UMZ17-1F с зав. №№ 1YMP009UMZ04194,
1YMP009UMZ04188,
1YMP009UMZ04189,
1YMP009UMZ04185, 1YMP009UMZ04190, 1YMP009UMZ04186, 1YMP009UMZ04193, 1YMP009UMZ04196, 1YMP009UMZ04187.
Заводской номер нанесен на маркировочную табличку типографским методом в виде буквенно-цифрового кода.
Общий вид трансформаторов напряжения представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломбирование изоляционной крышки. Нанесение знака поверки на трансформаторы напряжения в обязательном порядке не предусмотрено.

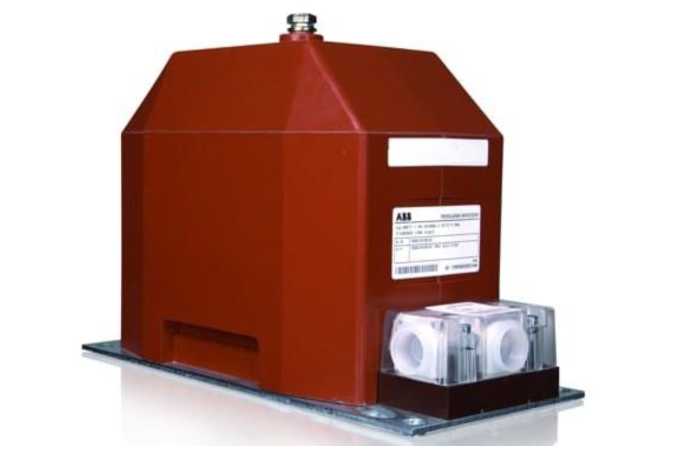

Рисунок 1 - Общий вид трансформаторов напряжения
Место нанесения
заводского номера
Место нанесения
знака утверждения
типа

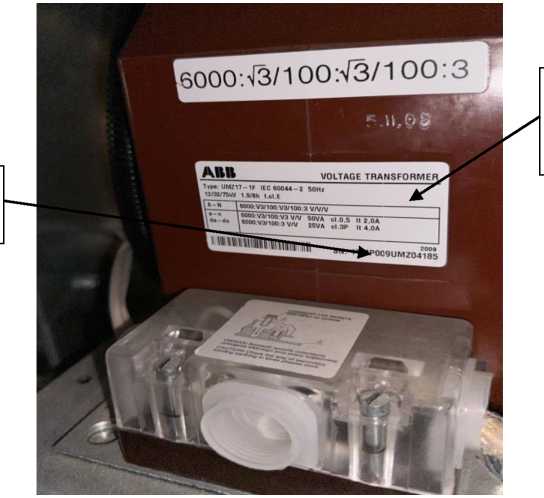

Рисунок 2 - Места нанесения знака утверждения типа и нанесения заводского номера
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Трансформаторы напряжения |
UMZ17-1F |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, В |
6000/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/^3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
|
Класс точности основной вторичной обмотки для измерений по ГОСТ 1983 |
0,5 |
|
Класс точности дополнительной вторичной обмотки для защиты по ГОСТ 1983 |
3Р |
|
Номинальная мощность основной вторичной обмотки для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
50 |
|
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
25 |
|
Номинальная частота напряжения сети Гном, Гц |
50 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
