Номер по Госреестру СИ: 93860-24
93860-24 Сосуды универсальные измерительные к стендам для регулировки ТНВД дизельных двигателей
(ИС-40-75-190)
Назначение средства измерений:
Сосуды универсальные измерительные к стендам для регулировки ТНВД дизельных двигателей ИС-40-75-190 (далее по тексту - сосуды) предназначены для измерений объёма топлива за период измерения при проведении работ по регулировке топливных насосов высокого давления (ТНВД).
Внешний вид.
Сосуды универсальные измерительные к стендам для регулировки ТНВД дизельных двигателей
Рисунок № 1
Внешний вид.
Сосуды универсальные измерительные к стендам для регулировки ТНВД дизельных двигателей
Рисунок № 2
Общие сведения
Дата публикации - 20.11.2024
Срок свидетельства - 20.11.2029
Номер записи - 195683
ID в реестре СИ - 1421356
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИС-40-75-190,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Центр защиты информации "Юнит" (ООО "ЦЗИ "Юнит")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Статистика
Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2729 от 2024.11.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
№3133 от 2024.12.27 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 20 ноября 2024 г. № 2729 "Об утверждении типов средств измерений"
Наличие аналогов СИ: Сосуды универсальные измерительные к стендам для регулировки ТНВД дизельных двигателей (ИС-40-75-190)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Центр защиты информации "Юнит" (ООО "ЦЗИ "Юнит")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93860-24 20.11.2029 |
Сосуды универсальные измерительные к стендам для регулировки ТНВД дизельных двигателей, ИС-40-75-190 Общество с ограниченной ответственностью "Центр защиты информации "Юнит" (ООО "ЦЗИ "Юнит") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Сосуды универсальные измерительные к стендам для регулировки ТНВД дизельных двигателей (ИС-40-75-190)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 36 | 36 | 0 | 0 | 36 | 36 | 0 |
Стоимость поверки Сосуды универсальные измерительные к стендам для регулировки ТНВД дизельных двигателей (ИС-40-75-190)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на верхнюю поверхность сосуда методом гравировки с последующим заполнением черной эмалью и типографским способом - на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 3 «Основные технические данные» паспорта ИС 754719.0001ПС.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (ч. 3-я);
ТУ 26.51.52-001-68626998-2024 «Сосуды универсальные измерительные к стендам для регулировки ТНВД дизельных двигателей ИС-40-75-190. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Центр защиты информации «Юнит» (ООО «ЦЗИ «Юнит»)
ИНН 7453222614
Юридический адрес: 454080, г. Челябинск, ул. Энтузиастов, д. 12Б, помещ. 3, каб. 11 Телефон/факс: +7 (351) 21-40-400
E-mail: https://unit74.ru
Изготовитель
Общество с ограниченной ответственностью «Центр защиты информации «Юнит» (ООО «ЦЗИ «Юнит»)ИНН 7453222614
Адрес: 454080, г. Челябинск, ул. Энтузиастов, д. 12Б, помещ. 3, каб. 11 Телефон/факс: +7 (351) 21-40-400
E-mail: https://unit74.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Центр защиты информации «Юнит» (ООО «ЦЗИ «Юнит»)ИНН 7453222614
Юридический адрес: 454080, г. Челябинск, ул. Энтузиастов, д. 12Б, помещ. 3, каб. 11 Телефон/факс: +7 (351) 21-40-400
E-mail: https://unit74.ru
Сосуды представляют собой систему градуированных полостей цилиндрической формы, соединённых последовательно переливными отверстиями, обеспечивающими перелив жидкости из одной полости в другую. По всей длине каждой полости, входящей в состав сосуда, нанесены отметки в виде оцифрованной шкалы. Числовые обозначения шкал полостей нанесены над соответствующими отметками с правой стороны шкалы снизу вверх. Число, равное номинальной вместимости каждой полости, указано сверху. Число, соответствующее цене деления каждой полости, указано сверху. Сосуды изготовлены из органического стекла ТОСП по ГОСТ 17622-72 и отполированы до полной прозрачности.
Принцип действия сосудов основан на измерении определённого объёма топлива, содержащегося в сосуде, при наполнении им сосуда до отметки шкалы.
Сосуды вымеряют на наливной объём.
Сосуды изготавливают вместимостью от 0 до 190 см3, при этом диапазон измерений вместимости первой полости от 0 до 40 см3, второй полости от 40,5 до 75 см3, третьей полости от 76 до 190 см3.
Нанесение знака поверки на сосуды не предусмотрено.

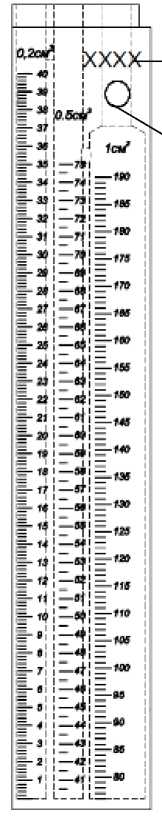

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится способом гравировки с последующим заполнением черной эмалью на верхнюю поверхность сосуда в месте, указанном на рисунке 1. Общий вид средства измерений с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения серийного номера
измерений
Рисунок 1 - Общий вид средства
Пломбирование сосудов не предусмотрено.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость сосудов, см3 |
190 |
|
Диапазоны измерений вместимости, см3: | |
|
- первая полость |
от 0 до 40 |
|
- вторая полость |
от 40,5 до 75 |
|
- третья полость |
от 76 до 190 |
|
Цена деления шкалы, см3 | |
|
- первая полость |
0,2 |
|
- вторая полость |
0,5 |
|
- третья полость |
1,0 |
таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной | |
|
погрешности номинальной вместимости | |
|
сосуда при температуре +20 °С, см3 | |
|
- первая полость |
±0,1 |
|
- вторая полость |
±0,5 |
|
- третья полость |
±1,0 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм - высота (с допуском ±0,7 мм) |
350 |
|
- ширина (с допуском ±0,37 мм) |
60 |
|
- глубина (с допуском ±0,31 мм) |
40 |
|
Масса, кг, не более |
0,725 |
|
Условия эксплуатации - температура окружающей среды, °С |
от 15 до 25 |
