Принцип действия концентраторов основан на периодическом обмене данными и командами, включая команды коррекции времени, в цифровом виде между концентратором и подключенными к нему по силовой сети 0,4 кВ счетчиками электрической энергии, другими устройствами промышленной автоматизации, а также вышестоящими устройствами и системами верхнего уровня управления по цифровым интерфейсам связи.

Концентраторы работают в автоматическом режиме по заданной программе опроса сети, которая представляет собой набор индивидуальных заданий для каждого счетчика. Задания состоят из запросов по сбору значений накопленной энергии, измеренных параметров сети, журналов событий и т. п. Ответы счетчиков на запросы сохраняются в энергонезависимой памяти концентраторов. Используя внутренние часы реального времени, концентраторы могут автоматически или по команде с диспетчерского пункта осуществлять коррекцию времени счетчиков по силовой сети 0,4 кВ.

Конструктивно концентраторы состоят из корпуса, модуля концентратора (печатной платы) и радиатора.

Скорость обмена информацией по интерфейсам RS-485 программируемая и составляет 9600, 19200, 38400 бит/с. По умолчанию установлена скорость 38400 бит/с.

Через последовательный интерфейс в концентраторы можно записать:

• -    текущее время и дату;

• -    параметры конфигурации.

Концентраторы выпускаются в модификациях Меркурий 225.11, Меркурий 225.21, отличающихся типом передаваемой информации и технологией передачи данных.

Модификации концентраторов приведены в таблице 1.

Таблица 1 -

Через последовательный интерфейс из концентраторов можно считать: Концентраторы с технологией передачи данных PLC-I:

• -    текущее время и дату;

• -    параметры конфигурации концентратора;

• -   данные от счетчиков о потребленной электроэнергии нарастающим итогом при однотарифном режиме;

• -   данные от счетчиков о потребленной электроэнергии нарастающим итогом по каждому тарифу (до четырех тарифов) при многотарифном режиме.

Концентраторы с технологией передачи данных PLC-II:

• -    текущее время и дату;

• -    параметры конфигурации концентратора;

• -    данные от счетчиков в соответствии с запросом (состав данных определяется техническими характеристиками конкретного счетчика и реализацией протокола обмена на вышестоящем уровне управления).

Концентраторы могут принимать по последовательному интерфейсу и передавать счетчикам по силовой линии 0,4 кВ следующую информацию:

• -    текущее время и дату;

• -    команды управления нагрузкой счетчиков.

Концентраторы могут принимать по силовой линии 0,4 кВ от счетчиков и передавать через последовательный интерфейс следующую информацию:

Концентраторы с технологией передачи данных PLC-I:

• -   данные от счетчиков о потребленной электроэнергии нарастающим итогом при однотарифном режиме;

• -   данные от счетчиков о потребленной электроэнергии нарастающим итогом по каждому тарифу (до четырех тарифов) при многотарифном режиме.

Концентраторы с технологией передачи данных PLC-II:

• -    данные от счетчиков в соответствии с запросом (состав данных определяется техническими характеристиками конкретного счетчика и реализацией протокола обмена на вышестоящем уровне управления).

Концентраторы могут хранить в энергонезависимой памяти следующую информацию:

Концентраторы с технологией передачи данных PLC-I:

• -   последние полученные значения учтенной энергии нарастающим итогом при однотарифном режиме;

• -   последние полученные значения учтенной энергии по каждому действующему тарифу при многотарифном режиме;

  итогом

  за последние 12 мес. нарастающим

• -    значение учтенной энергии при однотарифном режиме работы;

  6 мес. энергии режиме

  по каждому тарифу за последние режиме работы (значение учтенной

• -    значение учтенной энергии нарастающим итогом при двухтарифном по каждому тарифу за последние 4 мес. нарастающим итогом при трехтарифном работы и т. д.).

Концентраторы с технологией передачи данных PLC-II:

• -    произвольные последние полученные данные от счетчиков в соответствии с полученными заданиями опроса.

Заводской номер наносится на маркировочную наклейку, расположенную на боковой поверхности корпуса концентраторов типографским способом в виде цифрового кода.

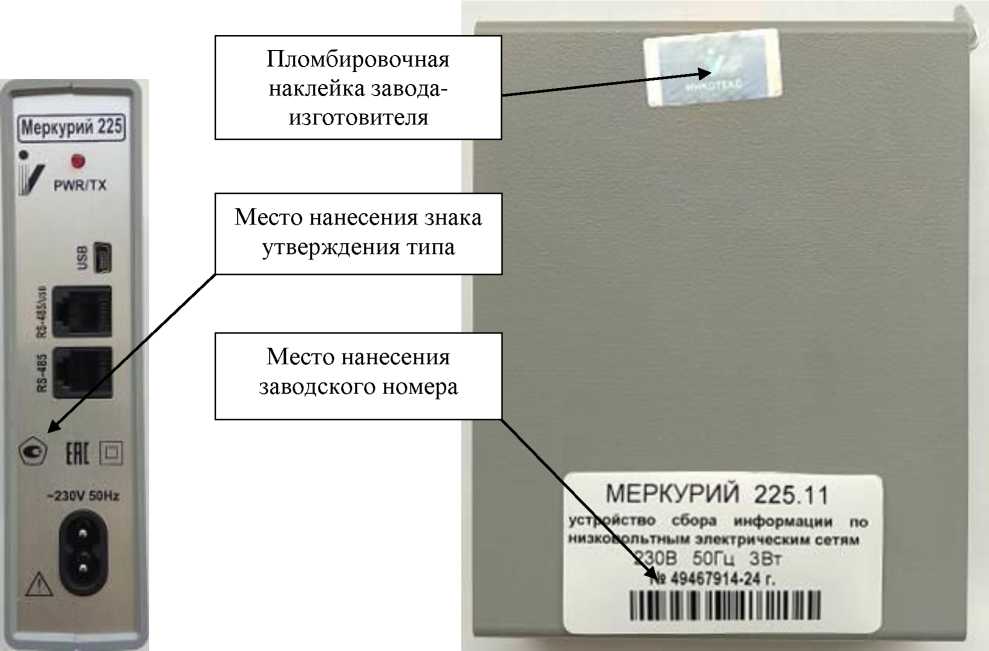

Общий вид концентраторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбировочная наклейка завода-изготовителя. Нанесение знака поверки на концентраторы в обязательном порядке не предусмотрено.

Рисунок 1 - Общий вид концентраторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Таблица 6 - Комплектность

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические

Таблица 5 - Показатели надежности
