Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения),  микроконтроллер,

энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ). Количество десятичных знаков отсчетного устройства не менее 8. Разрешающая способность счетного механизма отсчетного устройства не более 0,01 кВт^ч.

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.

Счетчики, в зависимости от исполнения, имеют не менее одного оптического испытательного выхода с параметрами по ГОСТ 31818.11-2012.

Диапазон значений постоянной счетчика по активной электрической энергии от 800 до 10000 имп/(кВт^ч). Диапазон значений постоянной счетчика по реактивной электрической энергии от 800 до 10000 имп/(квар^ч).

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

© ©_2L JL ® Л ® ©  @ ® @

-ХХХ- Х - ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х' Х @ Тип счетчика

@ Тип корпуса

W9 - для установки на щиток, модификация 9

D1 - для установки на DIN-рейку, модификация 1

D17 - для установки на DIN-рейку, модификация 17

SP3 - для установки на опору ЛЭП, модификация 3

SP17 - для установки на опору ЛЭП, модификация 17

@ Модификация счетчика

(нет символа) - описание модификации не указывается

n, где n - символ, обозначающий модификацию счетчика @ Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A1R1 - класс точности 1 по ГОСТ 31819.21и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21и класс точности 2 по ГОСТ 31819.23 @ Номинальное напряжение

220 - 220 В

230 - 230 В @ Базовый ток

5 - 5 А

10 - 10 А @ Максимальный ток

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

@ Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали

@ Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса @) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD/n -универсальный интерфейс для подключения сменного модуля связи, где n -номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена

@ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP3, SP17 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «В», оснащены:

• - датчиком магнитного поля;

• - реле управления нагрузкой в цепи тока;

• - подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

• - измерением параметров качества электрической энергии;

• - оптопортом;

• - электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «В» или «K», оснащены встроенным контактором и дополнительно позволяют:

• - организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

  выше

• -  отключать нагрузку при превышении потребляемой мощности установленных лимитов;

  ниже

• -  подключать нагрузку при уменьшении потребляемой мощности установленных лимитов.

  после

Коммутация встроенного контактора при подключении нагрузки происходит

подачи соответствующей команды по интерфейсу на лицевой панели счетчика (по умолчанию), по интерфейсу (опционально).

Зажимы для подсоединения счетчиков интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символы «В» или «M», дополнительно обеспечивают измерение следующих параметров:

- фазного напряжения;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазного тока;

- тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мощности;

- реактивной мощности (только счетчики обозначении);

- полной мощности (только счетчики с обозначении);

- коэффициента мощности.

Счетчики обеспечивают возможность

параметров

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Скорость обмена информацией по интерфейсам не менее 9600 бит/с.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Длительность хранения информации при отключении питания не менее 35 лет.

Срок службы батареи не менее 16 лет.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

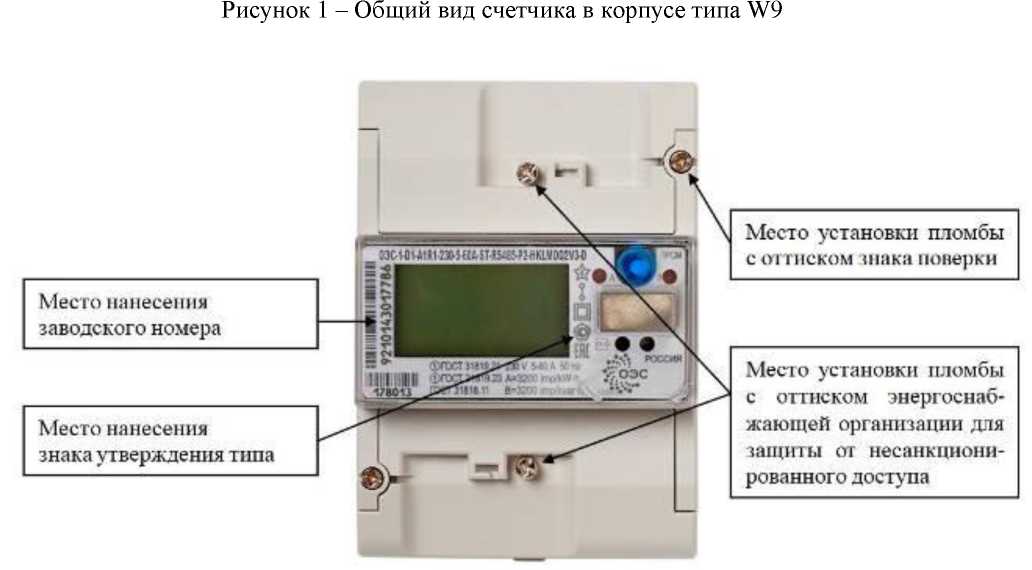

Общий вид счетчиков, с указанием мест пломбировки, мест утверждения типа, знака поверки, заводского номера приведен на рисунках дистанционного индикаторного устройства приведен на рисунке 6.

Место нанесения заводского номера

Место установки пломбы с оттиском знака поверки

Место установки пломбы с отгиском энергоснабжающей организапии для затии-ты от несаиклпюнированно-го доступа

Место нанесения знака угверждения uuia

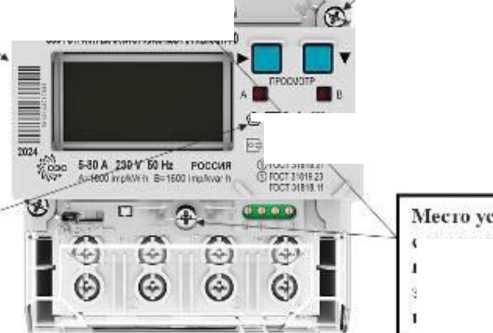

Рисунок 2 - Общий вид счетчика в корпусе типа D1

Место устапопкн пломбы с оттиском така проперкп

Мес 10 наыесеыим iHBOjcKoio номера

Место нанесения

)пака )твержленая типа

шш1па-«*«нив<мн1й11м

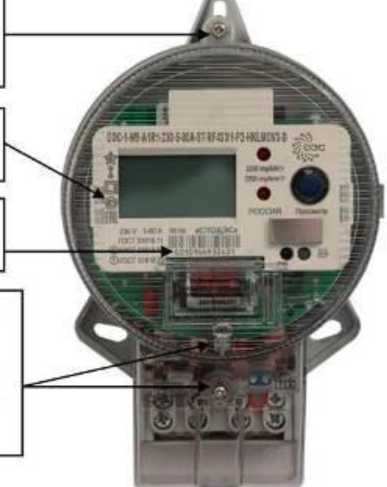

Рисунок 3 - Общий вид счетчика в корпусе типа D17

Место установки пломбы с оттиском знака поверки

Место папесепня знака утверждения Tima

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 4 - Общий вид счетчика в корпусе типа SP3

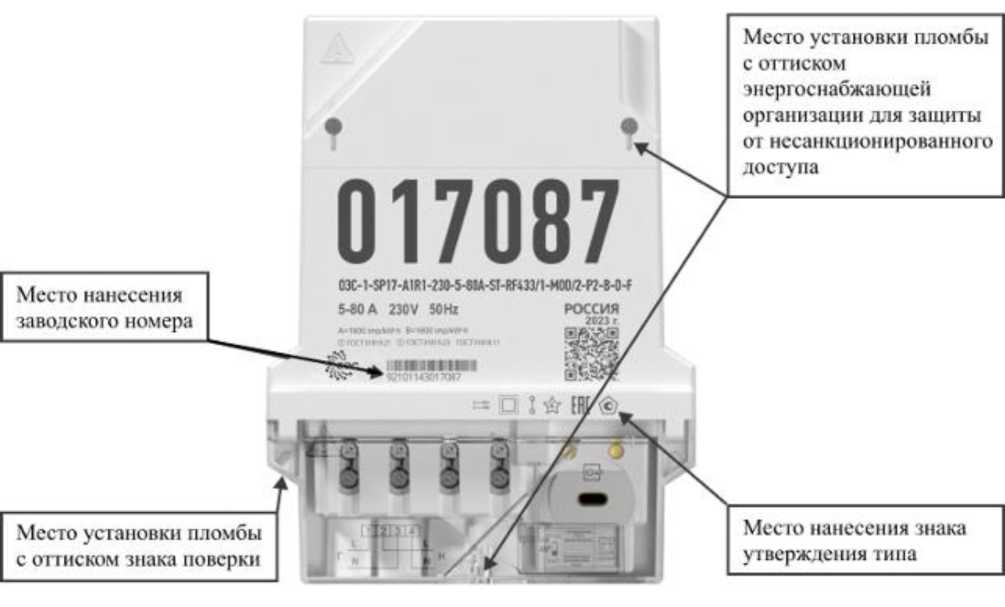

Рисунок 5 - Общий вид счетчика в корпусе типа SP17

в

г

б

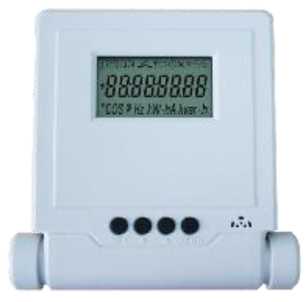

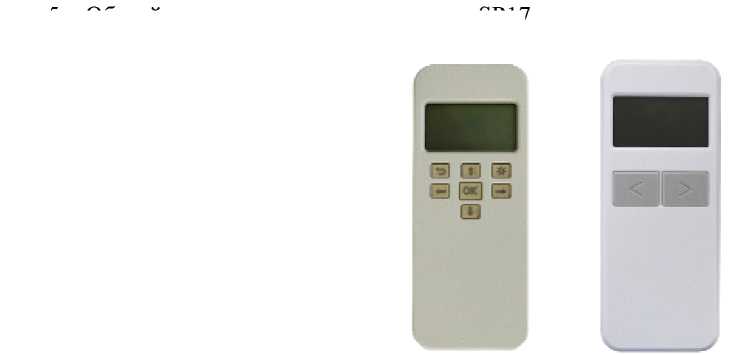

Рисунок 6 - Общий вид дистанционного индикаторного устройства

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплектность

ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «В» или «М» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Продолжение таблицы 4

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

Таблица 5 - Метрологические характеристики

Продолжение таблицы 5

Продолжение таблицы 5

Таблица 6 - Основные технические
