Номер по Госреестру СИ: 93835-24
93835-24 Анализаторы жидкости промышленные
(ВИСТА-АНАЛИТ)
Назначение средства измерений:
Анализаторы жидкости промышленные ВИСТА-АНАЛИТ (далее - анализаторы) предназначены для измерений состава и свойств природных, питьевых, промышленных и сточных вод: химического потребления кислорода (далее - ХПК), массовой концентрации общего органического углерода, нитрат-ионов, нитрит-ионов, ионов аммония, азота аммонийного, взвешенных веществ, хлорид-ионов, нефтепродуктов, растворенного кислорода, фосфат-ионов, фосфор фосфатов, общего фосфора, мутности, цветности, удельной электрической проводимости, рН, температуры.

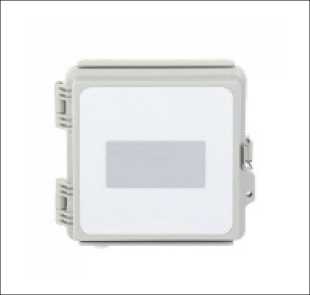

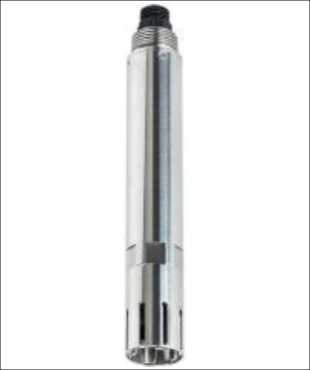

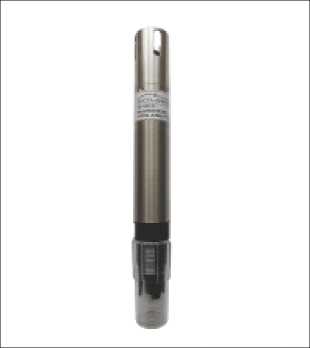

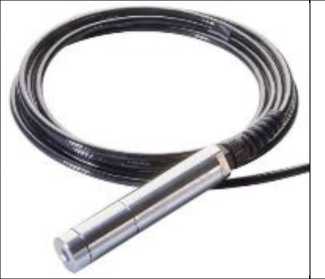

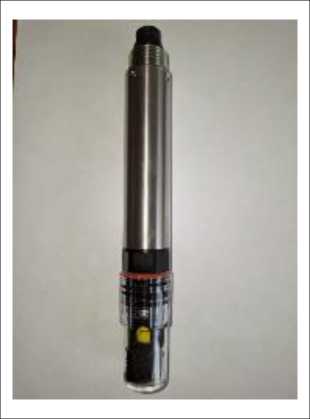

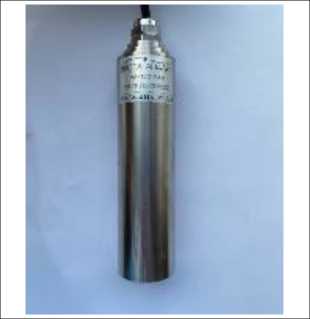

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 1

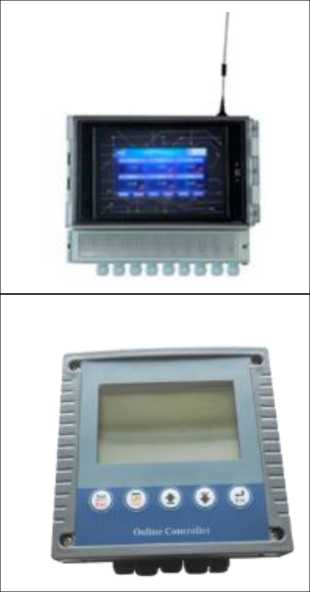

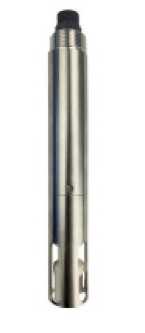

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 2

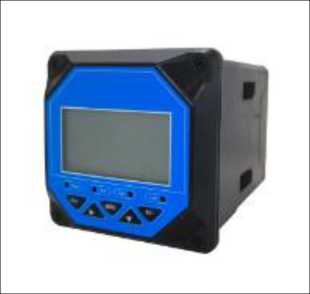

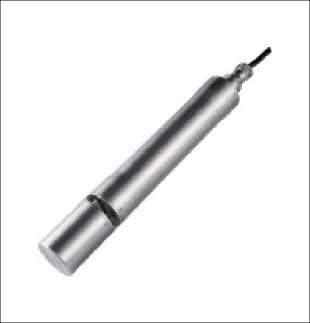

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 3

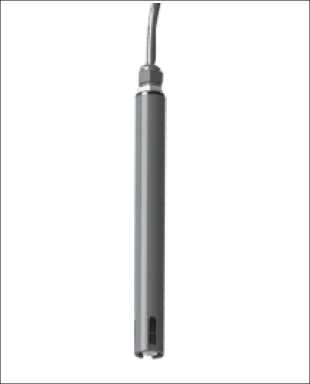

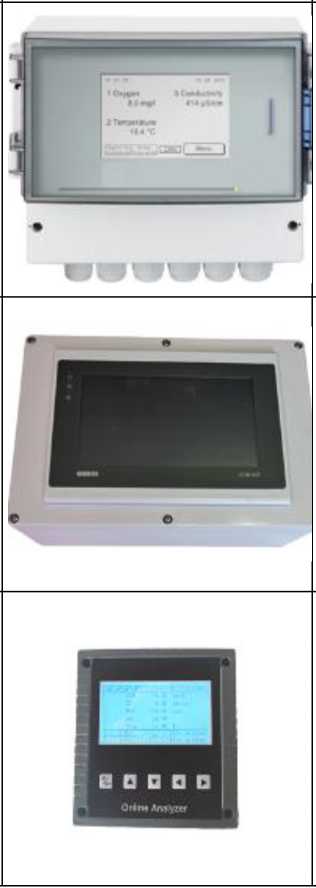

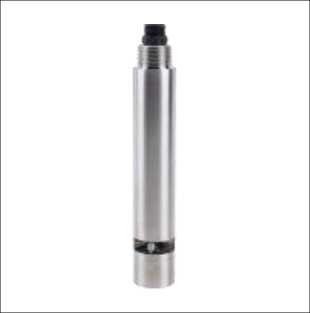

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 4

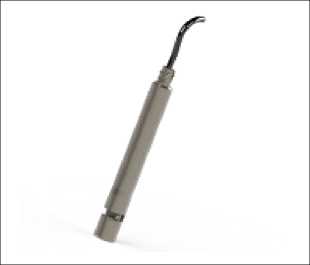

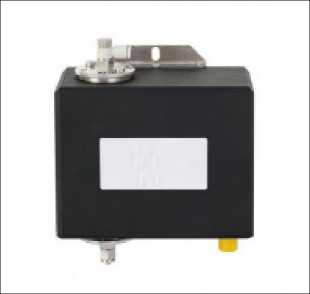

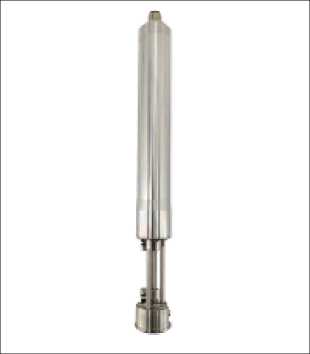

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 5

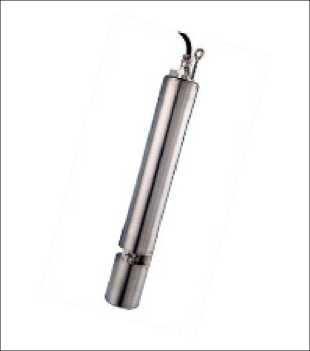

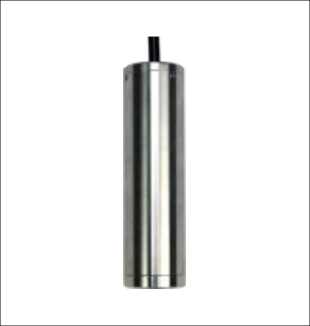

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 6

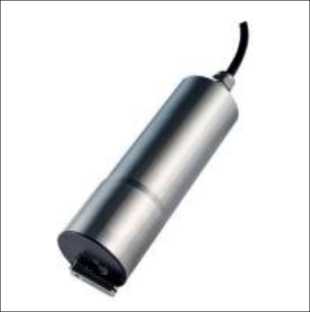

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 7

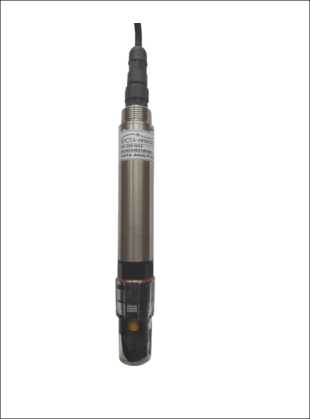

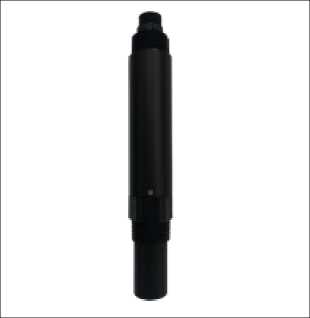

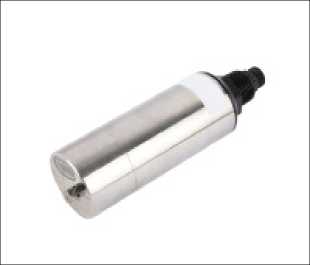

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 8

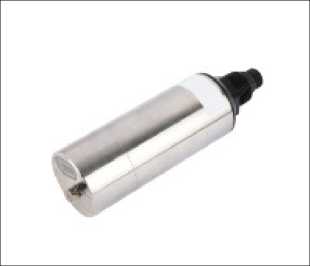

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 9

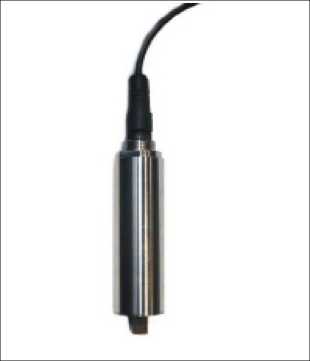

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 10
Общие сведения
Дата публикации - 19.11.2024
Срок свидетельства - 19.11.2029
Номер записи - 195658
ID в реестре СИ - 1421289
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
контроллер контроллер VA-710 с датчиком нефтепродуктов VA-721-OIL, ВИСТА-АНАЛИТ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ВИСТА-АНАЛИТ" (ООО "ВИСТА-АНАЛИТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2713 от 2024.11.19 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2136 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2206 от 2022.09.05 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Анализаторы жидкости промышленные (ВИСТА-АНАЛИТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ВИСТА-АНАЛИТ" (ООО "ВИСТА-АНАЛИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93835-24 19.11.2029 |
Анализаторы жидкости промышленные, ВИСТА-АНАЛИТ Общество с ограниченной ответственностью "ВИСТА-АНАЛИТ" (ООО "ВИСТА-АНАЛИТ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Анализаторы жидкости промышленные (ВИСТА-АНАЛИТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 1 | 2 | 0 | 0 | 0 | 0 | 0 | |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Анализаторы жидкости промышленные (ВИСТА-АНАЛИТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Блок измерений VA-230-NH4 оснащен программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
HT 0.2.13.x* |
|
Цифровой идентификатор ПО |
- |
|
*х - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 9 | |
Таблица 3 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
«Мастер версия» 1.10х* |
|
Цифровой идентификатор ПО |
- |
|
*х - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 9 | |
Блок измерений VA-330-PO4 оснащен ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 4.
Таблица 4 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
20041х* |
|
Цифровой идентификатор ПО |
- |
|
*х - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 9 | |
Блоки измерений VA-830-COD, VA-830-NH4, VA-830-PO4, VA-830-TP оснащены ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 5.
Таблица 5 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
Water 4.7.1.xx*y** |
|
Цифровой идентификатор ПО |
- |
|
*хх - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 99 **y - может содержать буквенные и цифровые символы | |
Контроллер VA-110 оснащен ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 6.
Таблица 6 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V03BX* |
|
Цифровой идентификатор ПО |
- |
|
*х - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 9 | |
Контроллер VA-111 оснащен ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 7.
Таблица 7 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V0XB1* |
|
Цифровой идентификатор ПО |
- |
|
*х - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 9 | |
Контроллер VA-210 оснащен ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 8.
Таблица 8 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
DC.KMSH V2.xxx* |
|
Цифровой идентификатор ПО |
- |
|
*ххх - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 999 | |
Контроллер VA-510 оснащен ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 9.
Таблица 9 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V.03.082.XXX* |
|
Цифровой идентификатор ПО |
- |
|
*xxx - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 999 | |
Контроллер VA-611 оснащен ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 10.
Таблица 10 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
VA.02.01.xx* |
|
Цифровой идентификатор ПО |
- |
|
*xx - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 99 | |
Контроллеры VA-211, VA-310, VA-311 и VA-710-ХХХ оснащены ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Идентификация программного обеспечения (ПО) не предусмотрена конструкцией. Конструкция контроллеров исключает возможность несанкционированного влияния на ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации на датчики и блоки измерений в:
-
- разделе 6 «Калибровка» документов «Датчик многопараметрический VA-120-MPS. Руководство по эксплуатации», «Датчик многопараметрический VA-121-MPS-05. Датчик многопараметрический VA-121-MPS-10. Руководство по эксплуатации», «Датчик цветности VA-120-COL. Руководство по эксплуатации», «Датчик мутности и количества взвешенных веществ VA-121-TUR-TSS. Руководство по эксплуатации», «Датчик мутности нефелометрический проточный VA-120-TUR. Руководство по эксплуатации», «Датчик нефтепродуктов VA-320-OIL. Руководство по эксплуатации»;
-
- разделе 3 «Краткое руководство по началу работы» документов «Блок измерений фосфат ионов VA-830-PO4. Руководство по эксплуатации», «Блок измерений ионов аммония и азота аммонийного VA-830-NH4. Руководство по эксплуатации», «Блок измерений ХПК VA-830-COD. Руководство по эксплуатации», «Блок измерений общего фосфора VA-830-TP. Руководство по эксплуатации»;
-
- разделе 4.2 «Калибровка датчика» документов «Датчик ионов аммония VA-220-NH4. Руководство по эксплуатации», «Датчик нитрат ионов VA-220-NO3. Руководство по эксплуатации», «Датчик хлорид ионов VA-220-CL. Руководство по эксплуатации»;
-
- разделе 4.2 «Калибровка» документов «Датчик электропроводности VA-220-EC. Руководство по эксплуатации», «Датчик электропроводности VA-221-EC. Руководство по эксплуатации»;
-
- разделе 5 «Калибровка» документов «Датчик pH и температуры VA-120-PH-T. Руководство по эксплуатации», «Датчик ионов аммония VA-120-NH3N. Руководство по эксплуатации»;
-
- разделе 6 «Работа прибора» документа «Блок измерений ХПК VA-330-COD. Блок измерений общего фосфора VA-330-TP. Блок измерений ионов аммония и азота аммонийного VA-330-NH4. Руководство по эксплуатации»;
-
- разделе 7 «Калибровка» документа «Датчик многопараметрический
VA-122-MPS-02. Датчик многопараметрический VA-122-MPS-05. Датчик
многопараметрический VA-122-MPS-15. Руководство по эксплуатации»;
-
- разделе 4 «Техническое обслуживание» документа «Датчик многопараметрический VA-220-COD. Руководство по эксплуатации»;
-
- приложении В «Многоточечная калибровка» документа «Контроллер
ВИСТА-АНАЛИТ VA-510. Датчик мутности и взвешенных веществ нефелометрический проточный VA-520-TUR-TSS. Датчик нефтепродуктов VA-520-OIL.
Руководство
по эксплуатации»;
VA-321-OIL.
-
- разделе 8 «Калибровка» документа «Датчик нефтепродуктов Руководство по эксплуатации»;
VA-721-OIL.
-
- разделе 10 «Калибровка» документа «Датчик нефтепродуктов Руководство по эксплуатации»;
-
- разделе 6.3 «Общие настройки функций» документа «Датчик нефтепродуктов VA-722-PAH. Руководство по эксплуатации»;
-
- разделе 4 «Калибровка» документа «Датчик pH и температуры VA-220-PH-T. Датчик pH и температуры VA-221-PH-T. Руководство по эксплуатации»;
-
- разделе 5.2 «Калибровка» документа «Датчик растворенного кислорода оптический VA-120-DO. Руководство по эксплуатации»;
-
- разделе 6 «Порядок работы» документа «Блок измерений фосфат ионов VA-330-PO4. Руководство по эксплуатации»;
-
- разделе 2 «Первый запуск устройства» документа «Блок измерений ионов аммония и азота аммонийного VA-230-NH4. Руководство по эксплуатации».
Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Росстандарта от 7 августа 2023 г. № 1556 «Об утверждении Государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;
Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя pH активности ионов водорода в водных растворах»;
Приказ Росстандарта Российской Федерации от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-001-81757506-2024 «Анализаторы жидкости промышленные ВИСТА-АНАЛИТ. Технические условия».
Правообладательответственностью
«ВИСТА-АНАЛИТ»
Общество с ограниченной
(ООО «ВИСТА-АНАЛИТ»)
ИНН 7720909547
Юридический адрес: 111123, г. Москва, вн. тер. г. муниципальный округ Перово, ш. Энтузиастов, д. 56, стр. 32
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4
Принцип действия анализаторов основан на регистрации сигналов, поступающих от измерительных датчиков и блоков, передаче сигнала на контрольно-измерительный блок или персональный компьютер и расчете значений величин, характеризующих состав или свойства анализируемой жидкости с помощью встроенного или внешнего программного обеспечения.
Конструктивно анализаторы представляют собой контрольно-измерительный блок (далее - контроллер), к которому подключаются первичные преобразователи в виде датчиков для определения массовой концентрации общего органического углерода, нитрат-ионов, нитрит-ионов, мутности, взвешенных веществ, хлорид-ионов, нефтепродуктов, растворенного кислорода, удельной электрической проводимости, рН, температуры, цветности, многопараметрических. Блоки для измерений ХПК, массовой концентрации ионов аммония, азота аммонийного, фосфат ионов, фосфор фосфатов, общего фосфора выполнены в едином корпусе, включающем блок подготовки пробы, измерительный блок с контроллером, механическую и гидравлическую систему, блок сброса продуктов реакции.
В качестве измерительных датчиков в состав анализаторов могут быть включены:
-
- датчики многопараметрические VA-120 MPS, VA-121 MPS, VA-122 MPS, VA-220-COD;
-
- датчики нефтепродуктов VA-320-OIL, VA-321-OIL, VA-520-OIL, VA-721-OIL, VA-722-PAH;
-
- датчики мутности и количества взвешенных веществ VA-121-TUR-TSS;
-
- датчики мутности нефелометрические проточные VA-120-TUR;
-
- датчики мутности и количества взвешенных веществ нефелометрические проточные VA-520-TUR-TSS;
-
- датчики растворенного кислорода оптические VA-120-DO;
-
- датчики электропроводности VA-220-EC, VA-221-EC;
-
- датчики цветности VA-120-COL;
- pH-, температурные и ионселективные датчики на ионы Cl-, NH4+, NO3- VA-120-PH-T, VA-220-PH-T, VA-221-PH-T, VA-220-CL, VA-120-NH3N, VA-220-NH4, VA-220-NO3.
Принцип действия многопараметрических датчиков основан на регистрации спектра поглощения излучения исследуемой жидкостью в диапазоне длин волн от 200 до 710 нм, источником излучения является импульсная ксеноновая лампа. Сигнал, полученный от датчика, передается в контроллер, где с помощью программного обеспечения производится расчет массовой концентрации определяемых компонентов по градуировочной характеристике. Перечень одновременно измеряемых величин определяется заказной комплектацией.
Принцип действия датчиков нефтепродуктов основан на измерении флуоресценции, пропорциональной массовой концентрации нефтепродуктов в исследуемой жидкости. Массовая концентрация нефтепродуктов определяется по заранее построенной градуировочной характеристике.
Принцип действия датчиков мутности и количества взвешенных веществ основан на измерении рассеяния света при длине волны 860 нм, пропорционального мутности и массовой концентрации взвешенных веществ в исследуемой жидкости. Мутность и массовая концентрация взвешенных веществ определяется по заранее построенной градуировочной характеристике.
Принцип действия датчиков мутности нефелометрических проточных основан на измерении интенсивности света, рассеянного под углом 90° частицами, находящимися в анализируемой пробе во взвешенном состоянии, при длине волны 660 нм или 860 нм. Интенсивность рассеянного света пропорциональна мутности. Датчики состоят из входного, выходного отверстия и кюветы для измерений.
Принцип действия оптических датчиков растворенного кислорода основан на методе люминесценции и явлении гашения люминесценции, интенсивность которого зависит от концентрации кислорода в исследуемой жидкости. Оптические датчики растворенного кислорода имеют встроенный температурный сенсор для автоматической термокомпенсации.
Принцип действия датчиков электропроводности основан на измерении электрической проводимости индуктивным методом. При измерении электрической проводимости переменный ток подается на первичную катушку. Электромагнитное поле генерирует ток во вторичной катушке, интенсивность которого соответствует электропроводности раствора. Датчики электропроводности имеют встроенный температурный сенсор для автоматической термокомпенсации.
Принцип действия рН-, ионселективных датчиков на ионы Cl-, NH4+, NO3- основан на возникновении разности потенциалов на границе ионселективной мембраны и измеряемого раствора, значение разности потенциалов пропорционально содержанию измеряемого иона.
Принцип действия датчиков температуры основан на зависимости электрического сопротивления термочувствительного элемента (металла, сплава или полупроводникового материала) от температуры.
Нанесение знака поверки на средство измерений не предусмотрено. Общий вид блоков, датчиков, контроллеров, их назначение, а также места, способы и формат нанесения серийных номеров или буквенно-цифровых обозначений представлены в таблице 1. Серийные номера датчиков, блоков и контроллеров, входящих в состав анализатора, приведены в паспорте.
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 1 - Общий вид блоков, датчиков и контроллеров, входящих в состав анализаторов
Указание мест, способов и формата
нанесения серийных номеров или буквенноцифровых обозначений
Наименование блока/датчика/ контроллера
Блок измерений фосфат-ионов
VA-830-PO4
Общий вид
Назначение
Измерение массовой концентрации фосфат-ионов, фосфора фосфатов
Блок измерений аммоний-ионов
VA-830-NH4
•v>e?o-Niw
Измерение массовой концентрации азота аммонийного, ионов аммония
Блок измерений
ХПК
VA-830-COD
Измерение ХПК
— Я--__
КИСТА-АНЛЛИI
А
'i
V
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на левой боковой панели, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на левой боковой панели, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на левой боковой панели, методом наклейки
Наименование блока/датчика/ контроллера
Блок измерений общего фосфора VA-830-TP
Общий вид
ОИиТА-ДНАМ"
i
«.■■А. Flifi TF
Назначение
Измерение массовой концентрации общего фосфора
Блок измерений фосфат-ионов VA-330-PO4
Блок измерений общего фосфора VA-330-TP
к Л.Ч<1
И.
Измерение массовой концентрации фосфат-ионов, фосфора фосфатов
Измерение массовой концентрации общего фосфора
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на левой боковой панели, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на верхней панели, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на левой боковой панели, методом наклейки
Наименование блока/датчика/ контроллера
Блок
измерений ионов аммония
и азота аммонийного VA-230-NH4
Блок
измерений ионов аммония
и азота аммонийного VA-330-NH4
Блок
измерений
ХПК
VA-330-COD
Общий вид
Назначение
Измерение массовой концентрации азота аммонийного, ионов аммония
Измерение массовой концентрации азота аммонийного, ионов аммония
Измерение ХПК
•Л __.
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на левой боковой
панели, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на левой боковой
панели, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на левой боковой
панели, методом наклейки
Наименование блока/датчика/ контроллера
Датчик многопараметр ический VA-120-MPS
Датчик многопараметр ический VA-121-MPS-XX (XX - длина оптического пути, обозначающаяс я 05 или 10, что соответствует 5 или 10 мм) Датчик многопараметр ический VA-122-MPS-XX (XX - длина оптического пути, обозначающаяс я 02, 05 или 15, что соответствует 2, 5 или 15 мм) Датчик многопараметр ический VA-220-COD
Общий вид
Назначение
Измерение ХПК, массовой концентрации общего органического углерода, нитрат-ионов, взвешенных веществ; мутности
Измерение ХПК, массовой концентрации общего органического углерода; мутности
Измерение ХПК, массовой концентрации нитрат-ионов, нитрит-ионов, взвешенных веществ; цветности, мутности
Измерение ХПК, массовой концентрации общего органического углерода; мутности
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Наименование блока/датчика/ контроллера
Общий вид
Назначение
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений
Датчик цветности VA-120-COL
Измерение цветности по хром-кобальтовой шкале
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Датчик мутности и количества взвешенных веществ VA-121-TUR-TSS
Измерение массовой концентрации взвешенных веществ, мутности
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Датчик нефтепродукто в VA-320-OIL
Измерение массовой концентрации нефтепродуктов
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Датчик нефтепродукто в VA-321-OIL
Измерение массовой концентрации нефтепродуктов
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Наименование блока/датчика/ контроллера
Общий вид
Назначение
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений
Датчик нефтепродукто в VA-520-OIL
Измерение массовой концентрации нефтепродуктов
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на верхней части датчика, методом наклейки или гравировкой
Датчик нефтепродукто в VA-721-OIL
Измерение массовой концентрации нефтепродуктов
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Датчик нефтепродукто в VA-722-PAH
Измерение массовой концентрации нефтепродуктов
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Наименование блока/датчика/ контроллера
Датчик электропровод ности VA-220-EC
Датчик электропровод ности VA-221-EC
Датчик мутности нефелометриче ский проточный VA-120-TUR
Датчик мутности и взвешенных веществ нефелометриче ский
проточный
VA-520-TUR-
TSS
Общий вид
Назначение
Измерение удельной электрической проводимости
Измерение удельной электрической проводимости
Измерение мутности
Измерение массовой концентрации взвешенных веществ, мутности
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части
датчика, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части
датчика, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на верхней части датчика или на правой панели, методом наклейки Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на верхней части датчика, методом наклейки
Наименование блока/датчика/ контроллера

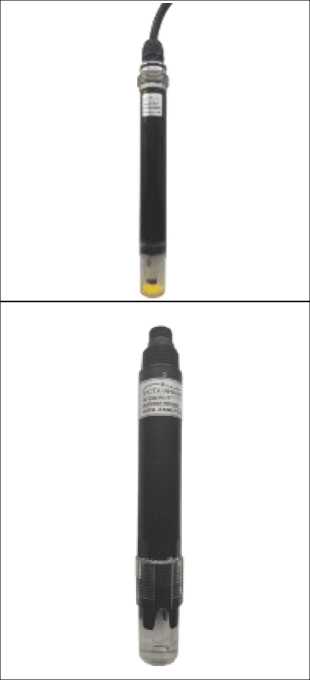

Датчик pH и температуры VA-120-PH-T
Датчик pH и температуры VA-220-PH-T
Датчик pH и температуры VA-221-PH-T
Общий вид
Назначение
Измерение pH и температуры
Измерение pH и температуры
Измерение pH и температуры
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Наименование блока/датчика/ контроллера
Общий вид
Назначение
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений
Датчик ионов аммония VA-120-NH3N
Измерение массовой концентрации ионов аммония
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Датчик ионов аммония VA-220-NH4
Измерение массовой концентрации ионов аммония
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Датчик нитрат-ионов VA-220-NO3
Измерение массовой концентрации нитрат-ионов
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части датчика, методом наклейки
Наименование блока/датчика/ контроллера
Общий вид
Назначение
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений
Датчик хлорид-ионов VA-220-CL
Измерение массовой концентрации хлорид-ионов
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части
датчика, методом наклейки
Датчик растворенного кислорода оптический VA-120-DO
Измерение массовой концентрации растворенного кислорода
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на боковой части
датчика, методом наклейки

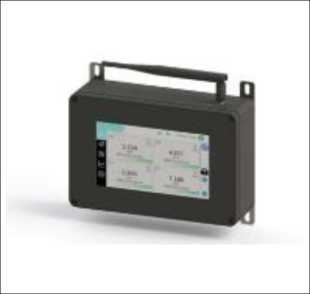

Контроллер
ВИСТА-АНАЛИТ
VA-110
Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.
Контроллер
ВИСТА-АНАЛИТ
VA-111
Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на правой панели, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки
Наименование блока/датчика/ контроллера
Общий вид
Назначение
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений
Контроллер
ВИСТА-АНАЛИТ
VA-210
Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки
Контроллер
ВИСТА-АНАЛИТ
VA-211
Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на правой панели, методом наклейки
Контроллер
ВИСТА-АНАЛИТ
VA-310
Контроллер
ВИСТА-АНАЛИТ
VA-311
Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.
Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки
Наименование блока/датчика/ контроллера
Общий вид
Назначение
Указание мест, способов и формата нанесения серийных номеров или буквенноцифровых обозначений

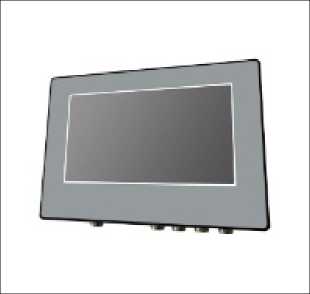

Контроллер
ВИСТА-АНАЛИТ
VA-510
Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.
Контроллер
ВИСТА-АНАЛИТ
VA-611
Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.
Контроллер ВИСТА-АНАЛИТ VA-710-XXX (ХХХ зависит от типа подключаемого датчика OIL или РАН)
Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки
Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки
Таблица 11 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Датчик многопараметрический VA-120-MPS | |
|
Диапазон измерений ХПК, мг/дм3 |
от 5 до 500 |
|
Пределы допускаемой относительной погрешности измерений ХПК, % |
± 15 |
|
Диапазон измерений массовой концентрации общего органического углерода, мг/дм3 |
от 2 до 200 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода, % |
± 15 |
|
Диапазон измерений массовой концентрации нитрат-ионов, мг/дм3 |
от 5 до 100 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, % |
± 15 |
|
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 5 до 500 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, % |
± 25 |
|
Диапазон измерений мутности, ЕМФ |
от 5 до 500 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 15 |
|
Датчик многопараметрический VA-121-MPS-05 | |
|
Диапазон измерений ХПК, мг/дм3 |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений ХПК, % |
± 10 |
|
Диапазон измерений мутности, ЕМФ |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 20 |
|
Датчик многопараметрический VA-121-MPS-10 | |
|
Диапазон измерений ХПК, мг/дм3 |
от 10 до 500 |
|
Пределы допускаемой относительной погрешности измерений ХПК, % |
± 20 |
|
Диапазон измерений мутности, ЕМФ |
от 5 до 500 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 15 |
|
Датчик многопараметрический VA-122-MPS-02 | |
|
Диапазон измерений ХПК, мг/дм3 |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений ХПК, % |
± 20 |
|
Диапазон измерений массовой концентрации нитрат-ионов, мг/дм3 |
от 2,5 до 200 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, % |
± 20 |
|
Диапазон измерений массовой концентрации нитрит-ионов, мг/дм3 |
от 0,5 до 50 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрит-ионов, % |
± 25 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 25 до 1000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, % |
± 25 |
|
Диапазон измерений мутности, ЕМФ |
от 25 до 1000 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 35 |
|
Диапазон измерений цветности по хром-кобальтовой шкале, градусы цветности |
от 50 до 250 |
|
Пределы допускаемой относительной погрешности измерений цветности по хром-кобальтовой шкале, % |
± 25 |
|
Датчик многопараметрический VA-122-MPS-05 | |
|
Диапазон измерений ХПК, мг/дм3 |
от 5 до 500 |
|
Пределы допускаемой относительной погрешности измерений ХПК, % |
± 15 |
|
Диапазон измерений массовой концентрации нитрат-ионов, мг/дм3 |
от 1 до 100 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, % |
± 30 |
|
Диапазон измерений массовой концентрации нитрит-ионов, мг/дм3 |
от 0,3 до 25 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрит-ионов, % |
± 25 |
|
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 10 до 500 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, % |
± 30 |
|
Диапазон измерений мутности, ЕМФ |
от 10 до 500 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 30 |
|
Диапазон измерений цветности по хром-кобальтовой шкале, градусы цветности |
от 50 до 250 |
|
Пределы допускаемой относительной погрешности измерений цветности по хром-кобальтовой шкале, % |
± 25 |
|
Датчик многопараметрический VA-122-MPS-15 | |
|
Диапазон измерений ХПК, мг/дм3 |
от 5 до 150 |
|
Пределы допускаемой относительной погрешности измерений ХПК, % |
± 7 |
|
Диапазон измерений массовой концентрации нитрат-ионов, мг/дм3 |
от 1 до 30 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, % |
± 30 |
|
Диапазон измерений массовой концентрации нитрит-ионов, мг/дм3 |
от 0,2 до 8 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрит-ионов, % |
± 25 |
|
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 5 до 150 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, % |
± 30 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений мутности, ЕМФ |
от 2,5 до 150 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 25 |
|
Диапазон измерений цветности по хром-кобальтовой шкале, градусы |
от 5 до 100 |
|
цветности | |
|
Пределы допускаемой относительной погрешности измерений цветности по хром-кобальтовой шкале, % |
± 25 |
|
Датчик многопараметрический VA-220-COD | |
|
Диапазон измерений ХПК, мг/дм3 |
от 5 до 200 |
|
Пределы допускаемой относительной погрешности измерений ХПК, % |
± 15 |
|
Датчик цветности VA-120-COL | |
|
Диапазон измерений цветности по хром-кобальтовой шкале, градусы |
от 5 до 500 |
|
цветности | |
|
Пределы допускаемой относительной погрешности измерений цветности по хром-кобальтовой шкале, % |
± 7 |
|
Датчик мутности и количества взвешенных веществ VA-121-TUR-TSS | |
|
Диапазоны измерений массовой концентрации взвешенных веществ, |
от 1,25 до 100 |
|
мг/дм3 |
от 1,25 до 1000 от 1,25 до 4000 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации взвешенных веществ, %, в диапазонах: - от 1,25 до 100 мг/дм3 |
± 25 |
|
- от 1,25 до 1000 мг/дм3 |
± 25 |
|
- от 1,25 до 4000 мг/дм3 |
± 25 |
|
Диапазоны измерений мутности, ЕМФ |
от 0,5 до 100 от 0,5 до 1000 от 0,5 до 4000 |
|
Пределы допускаемой относительной погрешности измерений мутности, %, в диапазонах: - от 0,5 до 100 ЕМФ |
± 20 |
|
- от 0,5 до 1000 ЕМФ |
± 20 |
|
- от 0,5 до 4000 ЕМФ |
± 20 |
|
Датчик мутности нефелометрический проточный VA-120-TUR | |
|
Диапазон измерений мутности, ЕМФ |
от 1 до 100 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 20 |
|
Датчик мутности и взвешенных веществ нефелометрический проточный | |
|
VA-520-TUR-TSS | |
|
Диапазон измерений мутности, ЕМФ |
от 2 до 100 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 10 |
|
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 2 до 100 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, % |
± 20 |
|
Наименование характеристики |
Значение |
|
Датчик нефтепродуктов VA-320-OIL | |
|
Диапазоны измерений массовой концентрации нефтепродуктов, мг/дм3 |
от 0,025 до 1 от 0,025 до 5 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов, %, в диапазонах:
|
± 35 ± 40 |
|
Датчик нефтепродуктов VA-321-OIL | |
|
Диапазон измерений массовой концентрации нефтепродуктов, мг/дм3 |
от 1 до 50 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов, % |
± 45 |
|
Датчик нефтепродуктов VA-520-OIL | |
|
Диапазоны измерений массовой концентрации нефтепродуктов, мг/дм3 |
от 0,03 до 1 от 0,2 до 10 от 0,2 до 100 от 2 до 400 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов, %, в диапазонах:
|
± 40 ± 40 ± 40 ± 20 |
|
Датчик нефтепродуктов VA-721-OIL | |
|
Диапазоны измерений массовой концентрации нефтепродуктов, мг/дм3 |
от 5 до 100 от 25 до 200 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов, %, в диапазонах:
|
± 30 ± 40 |
|
Датчик нефтепродуктов VA-722-PAH | |
|
Диапазоны измерений массовой концентрации нефтепродуктов, мг/дм3 |
от 0,0125 до 0,3 от 0,05 до 1 от 0,05 до 5 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов, %, в диапазонах:
|
± 30 ± 40 ± 35 |
|
Датчики электропроводности VA-220-EC, VA-221-EC | |
|
Диапазон измерений удельной электрической проводимости, мкСм/см |
от 40 до 5000 |
|
Пределы допускаемой относительной погрешности измерений удельной электрической проводимости, % |
± 10 |
|
Датчик pH и температуры VA-120-PH-T | |
|
Диапазон измерений рН |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
± 0,1 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры жидкости, °С |
от + 2 до +45 |
|
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С |
± 2 |
|
Датчики pH и температуры VA-220-PH-T, VA-221-PH-T | |
|
Диапазон измерений рН |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
± 0,1 |
|
Диапазон измерений температуры жидкости, °С |
от 0 до +65 |
|
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С |
± 0,2 |
|
Датчик ионов аммония VA-120-NH3N | |
|
Диапазон измерений массовой концентрации ионов аммония, мг/дм3 |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов аммония, % |
± 30 |
|
Датчик ионов аммония VA-220-NH4 | |
|
Диапазон измерений массовой концентрации ионов аммония, мг/дм3 |
от 0,3 до 100 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов аммония, % |
± 20 |
|
Датчик нитрат-ионов VA-220-NO3 | |
|
Диапазоны измерений массовой концентрации нитрат-ионов, мг/дм3 |
от 2 до 100 от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, %, в диапазонах:
|
± 20 ± 30 |
|
Датчик хлорид-ионов VA-220-CL | |
|
Диапазон измерений массовой концентрации хлорид-ионов, мг/дм3 |
от 1 до 3500 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации хлорид-ионов, % |
± 25 |
|
Датчик растворенного кислорода оптический VA-120-DO | |
|
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 |
от 0,15 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3, в поддиапазонах:
|
± 0,1 ± 3 |
|
Блок измерений фосфат-ионов VA-330-PO4 | |
|
Диапазоны измерений массовой концентрации фосфат-ионов, мг/дм3 |
от 0,1 до 1,5 от 0,15 до 10 от 1 до 20 от 1 до 50 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации фосфат-ионов, %, в диапазонах: - от 0,1 до 1,5 мг/дм3 |
± 15 |
|
- от 0,15 до 10 мг/дм3 |
± 15 |
|
- от 1 до 20 мг/дм3 |
± 15 |
|
- от 1 до 50 мг/дм3 |
± 15 |
|
Диапазоны измерений массовой концентрации фосфора фосфатов, |
от 0,03 до 0,5 |
|
мг/дм3 |
от 0,05 до 3,3 от 0,33 до 6,5 от 0,33 до 16,3 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации фосфора фосфатов, %, в диапазонах: - от 0,03 до 0,5 мг/дм3 |
± 15 |
|
- от 0,05 до 3,3 мг/дм3 |
± 15 |
|
- от 0,33 до 6,5 мг/дм3 |
± 15 |
|
- от 0,33 до 16,3 мг/дм3 |
± 15 |
|
Блок измерений общего фосфора VA-330-TP | |
|
Диапазон измерений массовой концентрации общего фосфора, мг/дм3 |
от 0,007 до 16,3 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации общего фосфора, %, в поддиапазонах: - от 0,007 до 0,326 мг/дм3 включ. |
± 15 |
|
- св. 0,326 до 16,3 мг/дм3 включ. |
± 10 |
|
Диапазон измерений массовой концентрации фосфат-ионов, мг/дм3 |
от 0,02 до 50 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации фосфат-ионов, %, в поддиапазонах: - от 0,02 до 1 мг/дм3 включ. |
± 15 |
|
- св. 1 до 50 мг/дм3 включ. |
± 10 |
|
Диапазон измерений массовой концентрации фосфора фосфатов, мг/дм3 |
от 0,007 до 16,3 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации фосфора фосфатов, %, в поддиапазонах: - от 0,007 до 0,326 мг/дм3 включ. |
± 15 |
|
- св. 0,326 до 16,3 мг/дм3 включ. |
± 10 |
|
Блок измерений фосфат-ионов VA-830-PO4 | |
|
Диапазоны измерений массовой концентрации фосфат-ионов, мг/дм3 |
от 0,01 до 5 от 0,05 до 10 от 0,1 до 10 от 4 до 50 от 5 до 100 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации фосфат-ионов, %, в диапазонах: - от 0,01 до 5 мг/дм3 |
± 25 |
|
- от 0,05 до 10 мг/дм3 |
± 20 |
|
- от 0,1 до 10 мг/дм3 |
± 10 |
|
- от 4 до 50 мг/дм3 |
± 20 |
|
- от 5 до 100 мг/дм3 |
± 20 |
|
Наименование характеристики |
Значение |
|
Диапазоны измерений массовой концентрации фосфора фосфатов, |
от 0,003 до 1,63 |
|
мг/дм3 |
от 0,016 до 3,26 от 0,03 до 3,26 от 1,3 до 16,3 от 1,63 до 32,6 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации фосфор фосфатов, %, в диапазонах: - от 0,003 до 1,63 мг/дм3 |
± 25 |
|
- от 0,016 до 3,26 мг/дм3 |
± 20 |
|
- от 0,03 до 3,26 мг/дм3 |
± 10 |
|
- от 1,3 до 16,3 мг/дм3 |
± 20 |
|
- от 1,63 до 32,6 мг/дм3 |
± 20 |
|
Блок измерений ионов аммония и азота аммонийного VA-230-NH4 | |
|
Диапазон измерений массовой концентрации азота аммонийного, мг/дм3 |
от 0,08 до 7,77 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации азота аммонийного, % |
± 15 |
|
Диапазон измерений массовой концентрации ионов аммония, мг/дм3 |
от 0,1 до 10,0 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов аммония, % |
± 15 |
|
Блок измерений ионов аммония и азота аммонийного VA-330-NH4 | |
|
Диапазон измерений массовой концентрации ионов аммония, мг/дм3 |
от 0,1 до 10 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации ионов аммония, %, в поддиапазонах: - от 0,1 до 1 мг/дм3 включ. |
± 7 |
|
- св. 1 до 10 мг/дм3 включ. |
± 5 |
|
Диапазон измерений массовой концентрации азота аммонийного, мг/дм3 |
от 0,08 до 7,77 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации азота аммонийного, %, в поддиапазонах: - от 0,08 до 0,777 мг/дм3 включ. |
± 7 |
|
- св. 0,777 до 7,77 мг/дм3 включ. |
± 5 |
|
Блок измерений ионов аммония и азота аммонийного VA-830-NH4 | |
|
Диапазоны измерений массовой концентрации ионов аммония, мг/дм3 |
от 0,01 до 20 от 0,1 до 20 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации ионов аммония, %, в диапазонах: - от 0,01 до 20 мг/дм3 |
± 25 |
|
- от 0,1 до 20 мг/дм3 |
± 10 |
|
Диапазон измерений массовой концентрации азота аммонийного, мг/дм3 |
от 0,008 до 15,5 от 0,08 до 15,5 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации азота аммонийного, %, в диапазонах: - от 0,008 до 15,5 мг/дм3 |
± 25 |
|
- от 0,08 до 15,5 мг/дм3 |
± 10 |
|
Блок измерений ХПК VA-330-COD | |
|
Наименование характеристики |
Значение |
|
Диапазоны измерений ХПК, мг/дм3 |
от 5 до 100 от 100 до 1000 |
|
от 2500 до | |
|
10000 | |
|
Пределы допускаемой относительной погрешности измерений ХПК, %, | |
|
в диапазонах: | |
|
- от 5 до 100 мг/дм3 |
± 15 |
|
- от 100 до 1000 мг/дм3 |
± 5 |
|
- от 2500 до 10000 мг/дм3 |
± 5 |
|
Блок измерений ХПК VA-830-COD | |
|
Диапазоны измерений ХПК, мг/дм3 |
от 20 до 1000 от 50 до 2000 от 200 до 5000 |
|
Пределы допускаемой относительной погрешности измерений ХПК, %, | |
|
в диапазонах: | |
|
- от 20 до 1000 мг/дм3 |
± 15 |
|
- от 50 до 2000 мг/дм3 |
± 15 |
|
- от 200 до 5000 мг/дм3 |
± 15 |
|
Блок измерений общего фосфора VA-830-ТР | |
|
Диапазон измерений массовой концентрации общего фосфора, мг/дм3 |
от 0,03 до 3,26 от 1,3 до 16,3 |
|
Пределы допускаемой относительной погрешности измерений массовой | |
|
концентрации общего фосфора, % в диапазонах: - от 0,03 до 3,26 мг/дм3 |
± 10 |
|
- от 1,3 до 16,3 мг/дм3 |
± 20 |
измерений проводить
Блоки позволяющим экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 3.
VA-330-COD, VA-330-TP, VA-330-NH4 оснащены контроль процесса измерений, осуществлять
ПО, сбор
Таблица 12 - Основные технические
|
Наименование характеристики |
Значение для контроллера | ||||||||
|
Контроллер ВИСТА- АНАЛИТ VA-110 |
Контроллер ВИСТА- АНАЛИТ VA-111 |
Контроллер ВИСТА- АНАЛИТ VA-210 |
Контроллер ВИСТА- АНАЛИТ VA-211 |
Контроллер ВИСТА- АНАЛИТ VA-310 |
Контроллер ВИСТА- АНАЛИТ VA-311 |
Контроллер ВИСТА- АНАЛИТ VA-510 |
Контроллер ВИСТА- АНАЛИТ VA-611 |
Контроллер ВИСТА- АНАЛИТ VA-710- ХХХ 1 | |
|
Параметры электрического питания: - напряжение переменного тока, В; |
220±22 |
220±22 |
220±22 |
220±22 |
220±22 |
220±22 | |||
|
- частота переменного тока, Гц; |
- |
- |
50/60 |
- |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
|
- напряжение постоянного тока, В |
24 |
от 12 до 242) |
24 |
12; 24 |
24 | ||||
|
Габаритные размеры, мм, не более: - длина |
230 |
170 |
101 |
254 |
320 |
144 |
235 |
265 |
144 |
|
- ширина |
150 |
170 |
105 |
145 |
270 |
144 |
185 |
185 |
144 |
|
- высота |
68 |
90 |
128 |
34 |
121 |
115 |
119 |
95 |
115 |
|
Масса, кг, не более |
2 |
2 |
2 |
2,9 |
2 |
2 |
4,5 |
2,5 |
2 |
|
Условия эксплуатации: - температура окружающей среды, oC |
от -20 до |
от -20 до |
0 до +60 |
от 0 до +60 |
от 0 до +50 |
от 0 до +50 |
от -10 до |
от 0 до +60 |
от 0 до +55 |
|
- относительная влажность, %, не более |
+70 90 |
+70 90 |
100 |
90 |
90 |
90 |
+50 90 |
90 |
90 |
1)
ХХХ - тип подключаемого датчика OIL или PAH; Возможность питания от аккумулятора.
Таблица 13 - Основные технические
датчиков
|
Наименование датчика |
Значение характеристики | |||||
|
Габаритные размеры, мм, не более |
Масса, кг, не более |
Диапазон показаний температуры измеряемой жидкости, °C |
Диапазон показаний, мг/дм3 | |||
|
длина |
диаметр/ ширина |
высота | ||||
|
Датчик многопараметрический VA-120-MPS |
245 |
30 |
- |
1 |
от 0 до +50 |
Биохимическое потребление кислорода (далее - БПК): от 0 до 100 |
|
Датчик многопараметрический VA-121-MPS-05 |
325 |
45 |
- |
1,6 |
от 0 до +50 |
- |
|
Датчик многопараметрический VA-121-MPS-10 |
325 |
45 |
- |
1,6 |
от 0 до +50 |
- |
|
Датчик многопараметрический VA-122-MPS-02 |
505 |
66 |
- |
4 |
от 0 до +50 |
БПК: от 0 до 600 |
|
Датчик многопараметрический VA-122-MPS-05 |
505 |
66 |
- |
4 |
от 0 до +50 |
БПК: от 0 до 300 |
|
Датчик многопараметрический VA-122-MPS-15 |
505 |
66 |
- |
4 |
от 0 до +50 |
БПК: от 0 до 30 |
|
Датчик многопараметрический VA-220-COD |
185 |
32 |
- |
1,5 |
от 0 до +40 |
- |
|
Датчик цветности VA-120-COL |
256 |
30 |
- |
1 |
от +2 до +50 |
- |
|
Датчик мутности и взвешенных веществ VA-121-TUR-TSS |
212 |
55 |
- |
1,6 |
от 0 до +50 |
Взвешенные вещества: от 0 до 10000 |
|
Датчик мутности нефелометрический проточный VA-120-TUR |
150 |
82 |
175 |
2 |
от 0 до +50 |
- |
|
Датчик мутности и взвешенных веществ нефелометрический проточный VA-520-TUR-TSS |
180 |
80 |
95 |
2 |
от 0 до +45 |
- |
|
Датчик растворенного кислорода VA-120-DO |
146 |
25 |
- |
0,45 |
от 0 до +50 |
- |
|
Датчик ионов аммония VA-120-NH3N |
266 |
25 |
- |
1 |
от +2 до +45 |
- |
|
Наименование датчика |
Значение характеристики | |||||
|
Габаритные размеры, мм, не более |
Масса, кг, не более |
Диапазон показаний температуры измеряемой жидкости, °C |
Диапазон показаний, мг/дм3 | |||
|
длина |
диаметр/ ширина |
высота | ||||
|
Датчик ионов аммония VA-220-NH4 |
185 |
30 |
- |
0,25 |
от 0 до +40 |
- |
|
Датчик электропроводности VA-220-EC |
192 |
30 |
- |
0,8 |
от 0 до +50 |
- |
|
Датчик электропроводности VA-221-EC |
160 |
30 |
- |
1,5 |
от 0 до +65 |
- |
|
Датчик нитрат-ионов VA-220-NO3 |
185 |
30 |
- |
0,25 |
от 0 до +40 |
- |
|
Датчик хлорид-ионов VA-220-CL |
185 |
30 |
- |
0,25 |
от 0 до +60 |
- |
|
Датчик pH и температуры VA-120-PH-T |
163 |
28 |
- |
0,25 |
от +2 до +45 |
- |
|
Датчик pH и температуры VA-220-PH-T |
185 |
30 |
- |
1 |
от 0 до +65 |
- |
|
Датчик pH и температуры VA-221-PH-T |
185 |
30 |
- |
1,5 |
от 0 до +65 |
- |
|
Датчик нефтепродуктов VA-320-OIL |
170 |
50 |
- |
1,5 |
от 0 до +50 |
- |
|
Датчик нефтепродуктов VA-321-OIL |
175,8 |
45 |
- |
1 |
от 0 до +50 |
- |
|
Датчик нефтепродуктов VA-520-OIL |
148 |
36 |
- |
0,8 |
от 0 до +55 |
- |
|
Датчик нефтепродуктов VA-721-OIL |
175,8 |
38 |
- |
1 |
от 0 до +45 |
- |
|
Датчик нефтепродуктов VA-722-PAH |
160 |
50 |
- |
1 |
от 0 до +50 |
- |
Таблица 14 - Основные технические
блоков
|
Наименование характеристики |
Значение для блока | |||
|
VA-230-NH4 |
VA-330- PO4 |
VA-330-NH4 VA-330-TP VA-330-COD |
VA-830-NH4 VA-830-TP VA-830-COD VA-830-PO4 | |
|
Диапазон показаний температуры |
от +10 до +45 |
от +10 до +40 | ||
|
измеряемой жидкости, °С | ||||
|
Габаритные размеры, мм, не более: - ширина |
610 |
720 |
403 |
417 |
|
- длина |
420 |
460 |
348 |
312 |
|
- высота |
250 |
300 |
338 |
565 |
|
Масса, кг, не более |
20 |
15 |
30 |
23 |
|
Параметры электрического питания: | ||||
|
- напряжение переменного тока, В |
220 ± 22 | |||
|
Условия эксплуатации: - температура окружающего воздуха, | ||||
|
“С |
от +15 до +35 | |||
|
- относительная влажность, %, не более |
80 | |||
