Сведения о средстве измерений: 93831-24 Резервуары стальные вертикальные цилиндрические

Номер по Госреестру СИ: 93831-24
93831-24 Резервуары стальные вертикальные цилиндрические
(РВСП-3000)

Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВСП-3000 (далее резервуары) предназначены для измерений объема нефти приема, хранения и отпуска. нефтепродуктов, а также для их

Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 1

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1

Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 2

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2

Внешний вид. Резервуары стальные вертикальные цилиндрические, http://oei-analitika.ru рисунок № 3

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3

Общие сведения

Дата публикации - 19.11.2024
Срок свидетельства -
Номер записи - 195662
ID в реестре СИ - 1421285
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Газпромнефть-Московский НПЗ" (АО "Газпромнефть-МНПЗ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

Государственные первичные эталоны (ГЭТ);
Эталоны единиц величин, закрепленные за метрологическими службами;
Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
Экспорта данных в различных форматах;
Отображения географической информации с использованием Яндекс.Карт (при необходимости);
Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

Оценивать динамику использования эталонов по годам;
Сравнивать организации по активности применения эталонной базы;
Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

№2713 от 2024.11.19 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВСП-3000)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Газпромнефть-Московский НПЗ" (АО "Газпромнефть-МНПЗ")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
91243-24	Резервуар стальной вертикальный цилиндрический, РВСПК-40000 Акционерное общество "Газпромнефть-Московский НПЗ" (АО "Газпромнефть-МНПЗ") (РОССИЯ г. Москва)	ОТ МП	5 лет
93577-24	Резервуар стальной вертикальный цилиндрический, РВСП-30000 Акционерное общество "Газпромнефть-Московский НПЗ" (АО "Газпромнефть-МНПЗ") (РОССИЯ г. Москва)	ОТ МП	5 лет
93831-24	Резервуары стальные вертикальные цилиндрические, РВСП-3000 Акционерное общество "Газпромнефть-Московский НПЗ" (АО "Газпромнефть-МНПЗ") (РОССИЯ г. Москва)	ОТ МП	5 лет
95670-25	Резервуар стальной вертикальный цилиндрический, РВС-30000 Акционерное общество "Газпромнефть-Московский НПЗ" (АО "Газпромнефть-МНПЗ") (РОССИЯ г. Москва)	ОТ МП	5 лет

RB_9 Реестр поверок ФГИС «АРШИН» в формате json

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

Бесплатный

Кто поверяет Резервуары стальные вертикальные цилиндрические (РВСП-3000)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "МЕТРОКОНТ" (RA.RU.311686)		Нет модификации	4		4	0	0	4	4	0

Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВСП-3000)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема в потоке, объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости».

жидкости массового

Правообладатель

«Газпромнефть-Московский

НПЗ»

Акционерное общество

(АО «Газпромнефть-МНПЗ»)

ИНН 7723006328

Юридический адрес: 109429, г. Москва, вн. тер. г. Муниципальный Округ Капотня, кв-л Капотня 2-й, д. 1, к. 3

Телефон/ факс: +7 (495) 734-92-00 / (495) 355-62-52

Изготовитель

«Газпромнефть-Московский
НПЗ»
Акционерное общество
(АО «Газпромнефть-МНПЗ»)
ИНН 7723006328
Адрес: 109429, г. Москва, вн. тер. г. Муниципальный Округ Капотня, кв-л Капотня 2-й, д. 1, к. 3
Телефон/ факс: +7 (495) 734-92-00 / (495) 355-62-52

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011
Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru

Правообладатель

«Газпромнефть-Московский
НПЗ»
Акционерное общество
(АО «Газпромнефть-МНПЗ»)
ИНН 7723006328
Юридический адрес: 109429, г. Москва, вн. тер. г. Муниципальный Округ Капотня, кв-л Капотня 2-й, д. 1, к. 3
Телефон/ факс: +7 (495) 734-92-00 / (495) 355-62-52

Тип резервуаров - стальные вертикальные вместимостью 3ООО м³.

Принцип действия резервуаров основан на

цилиндрические,

заполнении их

номинальной

нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища, крыши и понтона.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на таблички резервуаров. Таблички крепятся к ограждениям резервуаров.

Резервуары РВСП-3000 с заводскими номерами 548, 564, 565 расположены на территории производства №1 ЛЧ-35/11-1000 АО «Газпромнефть-МНПЗ» по адресу: 109429, г. Москва, кв-л Капотня 2-й, д.1, к.3.

Общий вид резервуаров РВСП-3000 представлен на рисунках 1, 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Резервуары стальные вертикальные цилиндрические (РВСП-3000), http://oei-analitika.ru

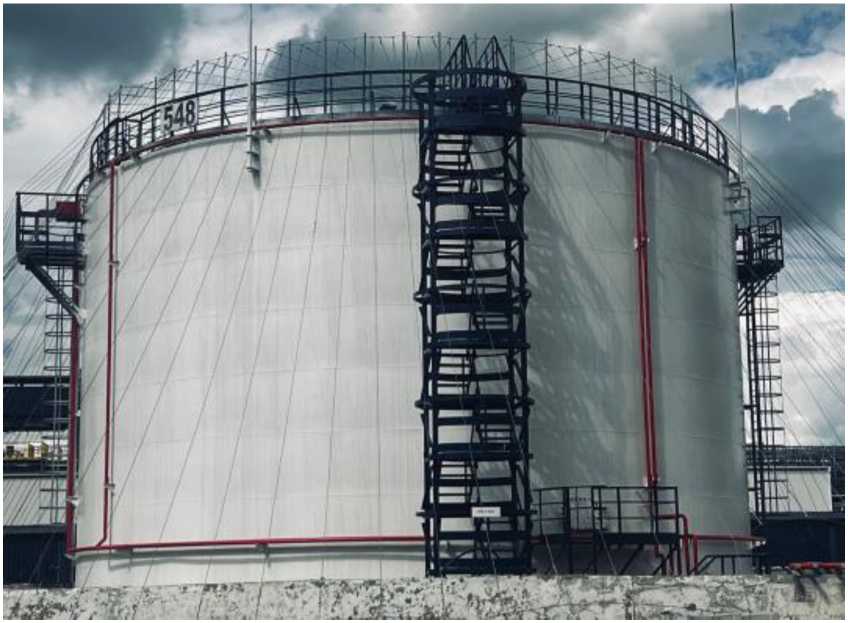

Рисунок 1 - Общий вид резервуара РВСП-3000 зав.№548

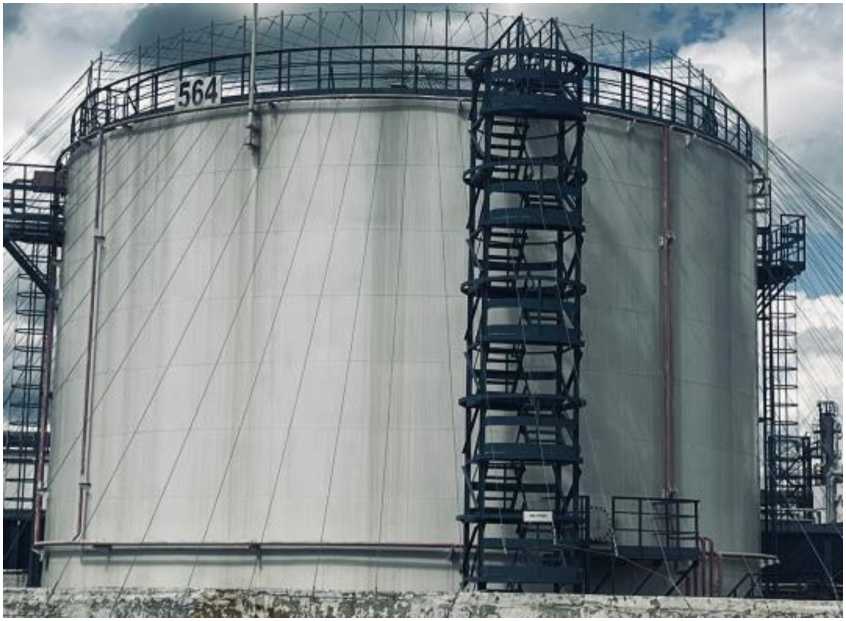

Рисунок 2 - Общий вид резервуара РВСП-3000 зав.№564

■•1	■'1	■'1

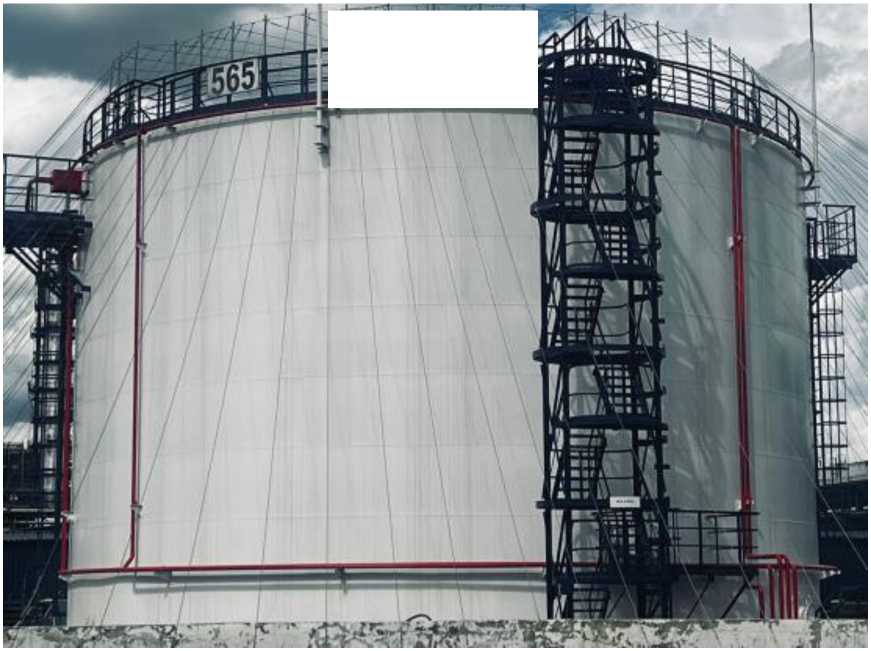

Рисунок 3 - Общий вид резервуара РВСП-3000 зав.№565

Пломбирование резервуаров РВСП-3000 не предусмотрено.

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-3000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м³	3000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30
