Сведения о средстве измерений: 93819-24 Полуприцеп-цистерна

Номер по Госреестру СИ: 93819-24
93819-24 Полуприцеп-цистерна
(WILLIG SANA 40.0)

Назначение средства измерений:
предназначена и временного хранения Полуприцеп-цистерна WILLIG SANA 40.0 (далее - ППЦ) для измерения объема, а также для транспортирования нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 3
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 4
Внешний вид.
Полуприцеп-цистерна
Рисунок № 4

Общие сведения

Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195620
ID в реестре СИ - 1421255
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Полуприцеп-цистерна WILLING SANA 40.0, Полуприцеп-цистерна WILLIG SANA 40.0,

Производитель

Изготовитель - Willig Fahrzeugbau GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Полуприцеп-цистерна (WILLIG SANA 40.0)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Willig Fahrzeugbau GmbH

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93819-24

Полуприцеп-цистерна, WILLIG SANA 40.0
Willig Fahrzeugbau GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
95445-25

Полуприцеп-цистерна, WILLING SANA 40.0
Willig Fahrzeugbau GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
96640-25

Полуприцеп-цистерна, SANZ42.4
Willig Fahrzeugbau GmbH (ГЕРМАНИЯ )
ОТ
1 год

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

  • Наименование организации-поверителя
  • Номер аттестата аккредитации
  • Номер типа СИ ФРШИН
  • Наименование типа СИ
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности
  • Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцеп-цистерна (WILLIG SANA 40.0)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ФИРМА "МЕТРОЛОГ"
(RA.RU.311282)
  • Полуприцеп-цистерна WILLING SANA 40.0
  • Полуприцеп-цистерна WILLIG SANA 40.0
  • 2 2 2 0 0 0 0 0

    Стоимость поверки Полуприцеп-цистерна (WILLIG SANA 40.0)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в Паспорте «Полуприцеп-цистерна WILLIG SANA 40.0», раздел 8.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

    Правообладатель

    Willig Fahrzeugbau GmbH, Германия

    Юридический адрес: 9241, Waldstrasse 11, Muhlau, Sachsen

    Изготовитель

    Willig Fahrzeugbau GmbH, Германия
    Адрес: 9241, Waldstrasse 11, Muhlau, Sachsen

    Испытательный центр

    Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)
    Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33
    Телефон/факс: +7(843) 513-30-75
    E-mail: metrolog-kazan@mail.ru

    Правообладатель

    Willig Fahrzeugbau GmbH, Германия
    Юридический адрес: 9241, Waldstrasse 11, Muhlau, Sachsen

    Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.

    ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении цилиндрическую форму, установленной на шасси. ППЦ состоит из пяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.

    В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.

    Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

    Общий вид ППЦ WILLIG SANA 40.0 зав.№ 1941132 представлен на рисунках 1-3.

    Внешний вид. Полуприцеп-цистерна (WILLIG SANA 40.0), http://oei-analitika.ru

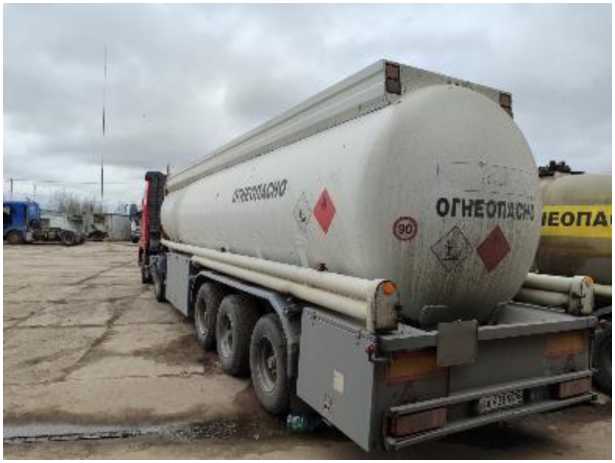

    Рисунок 1 - Общий вид ППЦ

    Внешний вид. Полуприцеп-цистерна (WILLIG SANA 40.0), http://oei-analitika.ru

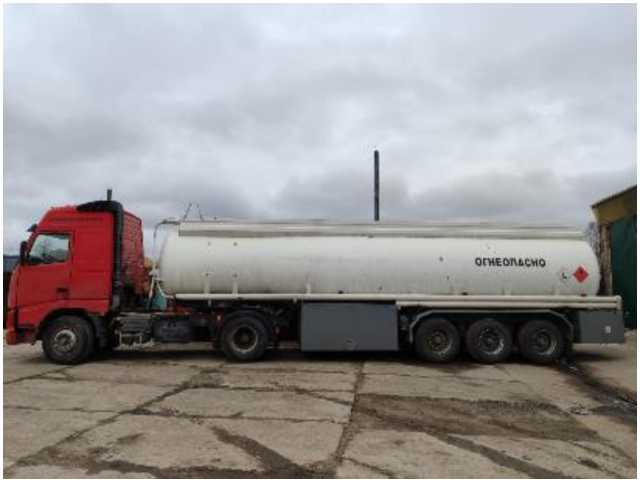

    Рисунок 2 - Общий вид ППЦ

    Внешний вид. Полуприцеп-цистерна (WILLIG SANA 40.0), http://oei-analitika.ru

    Рисунок 3 - Общий вид маркировочной таблички ППЦ

    Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.

    Внешний вид. Полуприцеп-цистерна (WILLIG SANA 40.0), http://oei-analitika.ru

    Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

    Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

    Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.


    Таблица 2 -

    № п/п

    Наименование

    Обозначение

    Количество

    1

    Полуприцеп-цистерна

    WILLIG SANA 40.0

    1 шт.

    2

    Паспорт

    -

    1 экз.


    Таблица 1 -

    и технические

    Наименование характеристики

    Значение

    Номинальная вместимость, дм3

    38775

    Вместимость 1 секции, дм3

    11660

    Вместимость 2 секции, дм3

    5300

    Вместимость 3 секции, дм3

    7230

    Вместимость 4 секции, дм3

    7390

    Вместимость 5 секции, дм3

    7195

    Количество секций, шт.

    5

    Пределы допускаемой относительной погрешности определения вместимости, %

    ±0,4

    Разность между номинальной и действительной вместимостью, %, не более

    ±1,5

    Снаряженная масса, кг, не более

    6890

    Габаритные размеры, мм, не более

    - длина

    11000

    - ширина

    2500

    - высота

    3600

    Температура окружающей среды при эксплуатации, °С

    от - 40 до + 45
