Номер по Госреестру СИ: 93809-24
93809-24 Микротвердомеры
(SUBRAMAX ТMВ)
Назначение средства измерений:
Микротвердомеры SUBRAMAX ТМВ (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Микротвердомеры
Рисунок № 1
Внешний вид.
Микротвердомеры
Рисунок № 2
Внешний вид.
Микротвердомеры
Рисунок № 3
Внешний вид.
Микротвердомеры
Рисунок № 4
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195609
ID в реестре СИ - 1421244
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью научно- производственный центр "СУБРА" (ООО НПЦ "СУБРА")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Нефтекамск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Микротвердомеры (SUBRAMAX ТMВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно- производственный центр "СУБРА" (ООО НПЦ "СУБРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93809-24 15.11.2029 |
Микротвердомеры, SUBRAMAX ТMВ Общество с ограниченной ответственностью научно- производственный центр "СУБРА" (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Микротвердомеры (SUBRAMAX ТMВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Микротвердомеры (SUBRAMAX ТMВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Микротвердомеры SUBRAMAX ТМВ имеющие возможность вывода результатов измерений на ПК, имеют в своем составе внешнее программное обеспечение (далее ПО) «Max-Test». ПО предназначено для управления процессом испытаний, а также для обработки, хранения и вывода результатов измерений. Программное обеспечение защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения.
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
2.Х* |
|
Цифровой идентификатор ПО |
- |
*где Х может принимать значение от 1 до 9.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Выполнение измерений» документа «SUBRAMAX ТМВ-РЭ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 14 августа 2024 г. № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа»;
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения;
ТУ 26.51.62-013-34044552-2023 «Технические условия. Микротвердомеры SUBRAMAX ТМВ».
Правообладательнаучно-производственный центр
Башкортостан, г. Нефтекамск,
Общество с ограниченной ответственностью
«СУБРА» (ООО НПЦ «СУБРА»)
ИНН: 0264076411
Юридический адрес: 452680, Республика
ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Изготовитель
Общество с ограниченной ответственностью научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)ИНН: 0264076411
Адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20 Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Правообладатель
научно-производственный центрБашкортостан, г. Нефтекамск,
Общество с ограниченной ответственностью
«СУБРА» (ООО НПЦ «СУБРА»)
ИНН: 0264076411
Юридический адрес: 452680, Республика
ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.
Микротвердомеры представляют собой стационарное средство измерений, состоящее из механизма приложения нагрузки (механического или автоматического), встроенной оптической системы, блока управления процессом испытаний и обработки данных (ЖК дисплей с набором функциональных клавиш или сенсорный экран).
выпускаются в
SUBRAMAX ТМВ-1-АД-1,
SUBRAMAX ТМВ-1-МД-11,
SUBRAMAX ТМВ-1-АС-11
модификациях:
TMB-l-MC-I, ТМВ-1-АД-11, степенью
Микротвердомеры
SUBRAMAX ТМВ-1-МД-I,
SUBRAMAX ТМВ-1-АС-1, SUBRAMAX ТМВ-1-МС-11, автоматизации, способом вывода результатов измерений и местом расположения органов
следующих
SUBRAMAX
SUBRAMAX отличающихся управления процессом испытаний. Количество модификаций - 8.
Структура условного обозначения микротвердомера SUBRAMAX ТМВ-1-АВ-С, где
SUBRAMAX ТМВ - микротвердомер Виккерса.
1 - максимальная испытательная нагрузка, (1) кгс. А - режим переключение турели
А - автоматический
М - механический
В - вид отсчетного устройства
C - сенсорный экран;
Д - ЖК дисплей с набором функциональных клавиш;
С - вывод результатов измерений:
-
I - ручное измерение диагоналей отпечатков и возможность автоматического измерения на ПК;
-
II - ручное измерение диагоналей отпечатков.
На силовой раме микротвердомера с лицевой стороны при помощи клепок устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.
Пломбирование микротвердомеров не предусмотрено.
Нанесение знака поверки на корпус микротвердомера не предусмотрено.
Общий вид микротвердомеров представлен на рисунках 1-4, образец маркировочной таблички представлен на рисунке 5.
Рисунок 1 - Микротвердомеры
SUBRAMAX ТМВ-1-АД-1
SUBRAMAX ТМВ-1-МД-1
место установки маркировочной таблички
Рисунок 2 - Микротвердомеры
SUBRAMAX ТМВ-1-АД-11
SUBRAMAX ТМВ-1-МД-11
место установки маркировочной
Рисунок 4 - Микротвердомеры
SUBRAMAX ТМВ-1-АС-11
SUBRAMAX ТМВ-1-МС-11
Рисунок 3 - Микротвердомеры
SUBRAMAX ТМВ-1-АС-1
SUBRAMAX ТМВ-1-МС-1

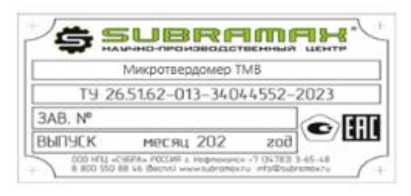

Рисунок 5 - Образец маркировочной таблички
|
Таблица 4 - Комплектность микротвердомеров | ||
|
Наименование |
Обозначение |
Количество |
|
Микротвердомер |
SUBRAMAX ТМВ-1-АВ-С |
1 шт. |
|
Индентор |
- |
1 шт.* |
|
Меры твердости |
- |
1 компл.* |
|
ПК с ПО** |
- |
1 шт.** |
|
Руководство по эксплуатации |
SUBRAMAX ТМВ -РЭ |
1 экз. |
|
Паспорт |
SUBRAMAX ТМВ -ПС |
1 экз. |
|
*по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера | ||
твердомеров представлены в таблицах 2-3.
Таблица 2 - Диапазоны измерений, размах показаний и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Диапазоны измерений твёрдости HV | ||||
|
от 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерений твердости, (размах показаний), HV, (±) | |||||
|
HV0,01 |
20,0 |
35,0 |
- |
- |
- |
|
HV0,025 |
20,0 |
35,0 |
- |
- |
- |
|
HV0,05 |
20,0 |
35,0 |
65 |
- |
- |
|
HV0,1 |
15,0 |
35,0 |
60,0 |
100,0 |
- |
|
HV0,2 |
15,0 |
30,0 |
60,0 |
100,0 |
110,0 |
|
HV0,3 |
15,0 |
25,0 |
45,0 |
90,0 |
110,0 |
|
HV0,5 |
10,0 |
20,0 |
35,0 |
70,0 |
120,0 |
|
HVl |
8,0 |
15,0 |
25,0 |
50,0 |
75,0 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 99 |
|
Номинальные значения испытательных нагрузок, Н (кгс) |
0,09807 (0,01) 0,2452 (0,025) 0,4903 (0,050) 0,9807 (0,100) 1,961 (0,200) 2,942 (0,300) 4,903 (0,500) 9,807 (1,000) |
|
Габаритные размеры микротвердомера:
|
750 550 850 |
|
Параметры электрического питания от сети переменного тока, В |
220 ±22 |
|
Масса микротвердомера, кг, не более |
100 |
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации:
|
от +18 до +28 до 80 от 84 до 106,7 |
|
Условия эксплуатации:
|
от +10 до +35 до 85 от 84 до 106,7 |
