Номер по Госреестру СИ: 93808-24
93808-24 Аттенюаторы оптические перестраиваемые
(FVA-600)
Назначение средства измерений:
Аттенюаторы оптические перестраиваемые FVA-600 (далее по тексту - аттенюаторы) предназначены для внесения ослабления мощности в оптических кабелях и оптических компонентах в одномодовых волоконно-оптических линиях передачи.
Внешний вид.
Аттенюаторы оптические перестраиваемые
Рисунок № 1
Внешний вид.
Аттенюаторы оптические перестраиваемые
Рисунок № 2
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195608
ID в реестре СИ - 1421243
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Аттенюатор FVA-600,
Производитель
Изготовитель - EXFO Inc., Канада (производственные площадки: EXFO Telecom Equipment (Shenzhen) Ltd, КНР и EXFO Optics
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Аттенюаторы оптические перестраиваемые (FVA-600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений EXFO Inc., Канада (производственные площадки: EXFO Telecom Equipment (Shenzhen) Ltd, КНР и EXFO Optics
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93808-24 15.11.2029 |
Аттенюаторы оптические перестраиваемые, FVA-600 EXFO Inc., Канада (производственные площадки: EXFO Telecom Equipment (Shenzhen) Ltd, КНР и EXFO Optics (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Аттенюаторы оптические перестраиваемые (FVA-600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 4 | 2 | 2 | 2 | 0 | 4 | 2 | 2 |
Стоимость поверки Аттенюаторы оптические перестраиваемые (FVA-600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аттенюаторы функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО). С помощью данного ПО выполняются такие функции: контроль работы прибора в процессе эксплуатации, переключение режимов работы, индикация результата измерений.
Встроенное ПО является метрологически значимым, находится в энергонезависимом ПЗУ микропроцессора, размещенном внутри измерителя, и защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса измерителя. Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
в соответствии
Уровень защиты программного обеспечения «средний»
с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LE 0275 |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации аттенюатора печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Аттенюаторы оптические перестраиваемые FVA-600. Руководство по эксплуатации», раздел 4 «Работа с оптическим аттенюатором FVA-600».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»;
Стандарт предприятия EXFO Inc., Канада.
ПравообладательEXFO Inc., Канада
Адрес: 400 Godin Avenue, Quebec, G1M 2K2, Canada
Web-сайт: http://www.exfo.com
E-mail: sales@exfo.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
EXFO Inc., КанадаАдрес: 400 Godin Avenue, Quebec, G1M 2K2, Canada
Web-сайт: http://www.exfo.com
E-mail: sales@exfo.com
Изготовители EXFO Inc., Канада
Адрес: 400 Godin Avenue, Quebec, G1M 2K2, Canada
Web-сайт: http://www.exfo.com
E-mail: sales@exfo.com
Производственные площадки:
EXFO Telecom Equipment (Shenzhen) Ltd, Китайская Народная Республика
Адрес: F1 to F3, No. 71-3, Xintian Avenue, Xintian Community, Fuhai Subdistrict, Bao'an District, Shenzhen, Guangdong, P.R. China, 518103
Web-сайт: http://www.exfo.com
E-mail: sales@exfo.com
EXFO Optics, Франция
Адрес: 4, rue Louis de Broglie, 22300, Lannion, France
Web-сайт: http://www.exfo.com
E-mail: sales@exfo.com
Принцип действия аттенюатора основан на ослаблении оптического сигнала с помощью нейтрального светофильтра переменной толщины, вводимого в сформированный с помощью линз параллельный оптический пучок. Положение светофильтра в пучке и, соответственно, вносимое ослабление регулируется шаговым микроэлектродвигателем, управляемым кнопками на передней панели аттенюатора. На индикаторе прибора в цифровом виде отображается полное вносимое ослабление, включая собственные потери.
Конструктивно аттенюатор выполнен в малогабаритном пластмассовом корпусе с прорезиненными вставками. От несанкционированного доступа к элементам схемы корпус аттенюатора защищается наклейками, наносящимися на стыке верхней и нижней частей корпуса по бокам прибора, место нанесения пломбирования указано на рисунке 2
Серийный номер аттенюатора представлен в виде обозначения из последовательности цифр, нанесенный печатным способом на наклейку, расположенную на задней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аттенюатора, схема пломбирования от несанкционированного доступа, обозначение места нанесения маркировки и защитных наклеек представлены на рисунках 1 и 2.

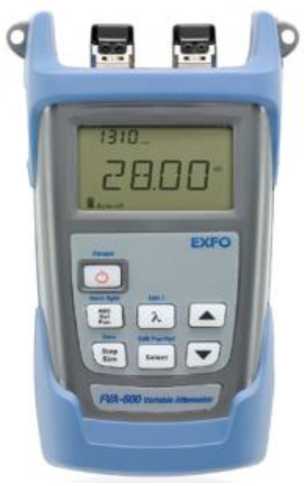

Рисунок 1 - Общий вид аттенюатора оптического перестраиваемого FVA-600
Место иапесеипя защитной наклепки
Место пломбирования
паиесеиня
серийного номера
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места маркировки аттенюатора оптического перестраиваемого FVA-600
Место нанесетшя маркпроикп
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Аттенюатор оптический перестраиваемый |
FVA-600 |
1 шт. |
|
Адаптер волоконно-оптический* |
- |
по требованию |
|
Зарядное устройство* |
- |
1 шт. |
|
Чехол для транспортировки и хранения |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Поставляется в соответствии с заказом. | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Максимальное значение устанавливаемого ослабления, дБ, не менее |
65 |
|
Собственные вносимые потери на длинах волн градуировки, дБ, не более* |
1,5 |
|
Нелинейность установки ослабления на длинах волн градуировки, дБ** - в диапазоне установки ослабления до 59,99 включ., дБ |
0,2 |
|
- в диапазоне установки ослабления св. 59,99 до 65 включ., дБ |
0,5 |
|
Уровень обратных потерь, дБ, не менее |
45 |
|
* без учета потерь на коннекторах ** длины волн градуировки - 1310, 1550 нм. |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон устанавливаемых значений длин волн, нм |
от 1250 до 1625 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
190x100x62 |
|
Масса, кг, не более |
0,6 |
|
Рабочая температура, °С |
от -10 до +50 |
|
Относительная влажность без конденсата, %, не более |
95 |
|
Параметры электрического питания: | |
|
от аккумулятора: | |
|
напряжение постоянного тока, В |
3,7 |
|
от сети переменного тока: | |
|
- частота переменного тока, Гц |
50,0+0,5 |
|
- напряжение переменного тока, В |
220+22 |
