Номер по Госреестру СИ: 93806-24
93806-24 Микрометры
(Обозначение отсутствует)
Назначение средства измерений:
Микрометры предназначены для измерений наружных линейных размеров изделий.

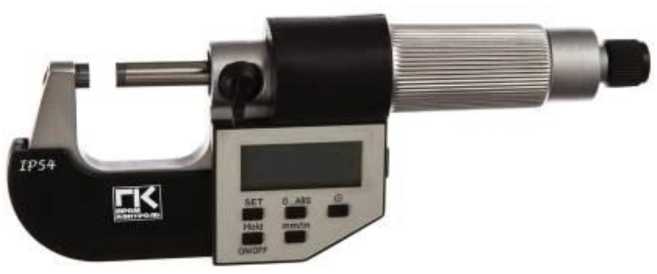

Внешний вид.
Микрометры
Рисунок № 1

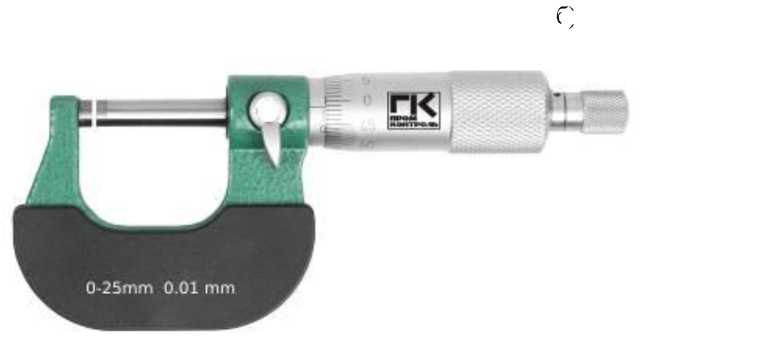

Внешний вид.
Микрометры
Рисунок № 2

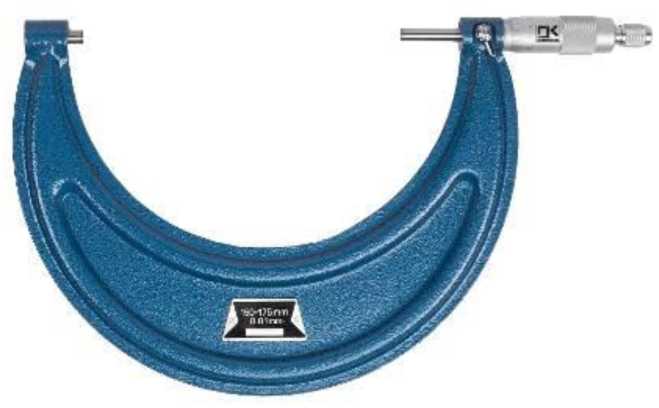

Внешний вид.
Микрометры
Рисунок № 3

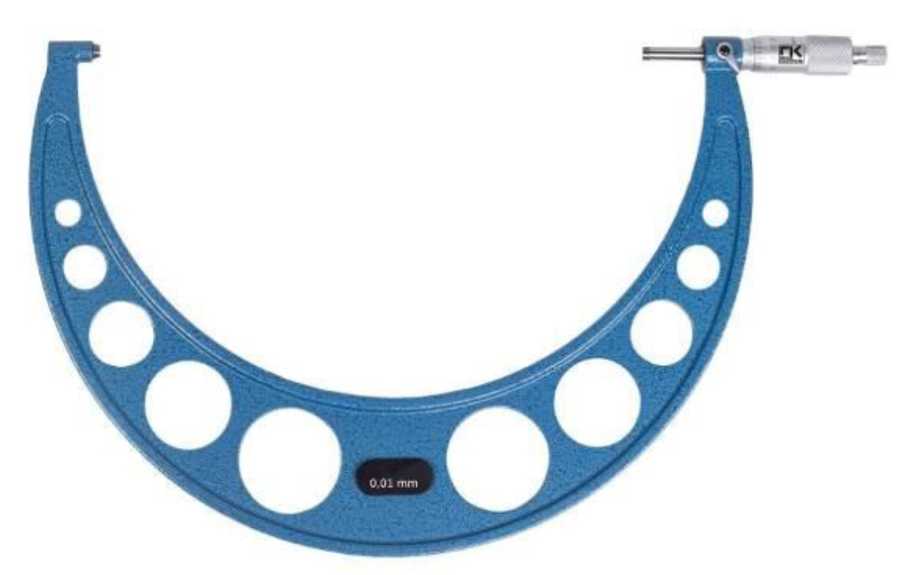

Внешний вид.
Микрометры
Рисунок № 4

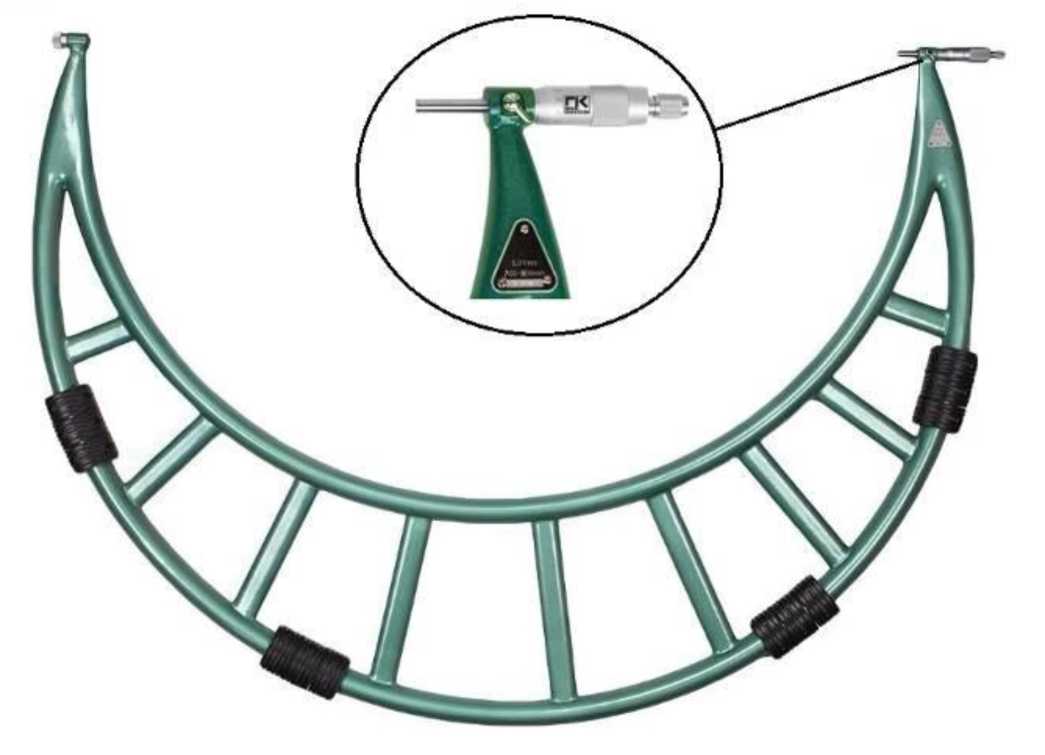

Внешний вид.
Микрометры
Рисунок № 5
Внешний вид.
Микрометры
Рисунок № 6

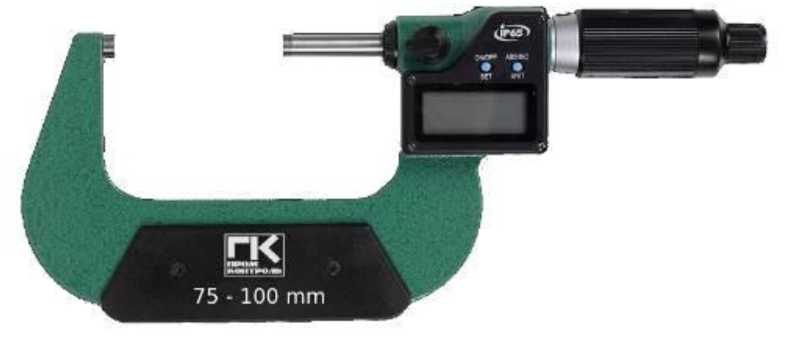

Внешний вид.
Микрометры
Рисунок № 7
Внешний вид.
Микрометры

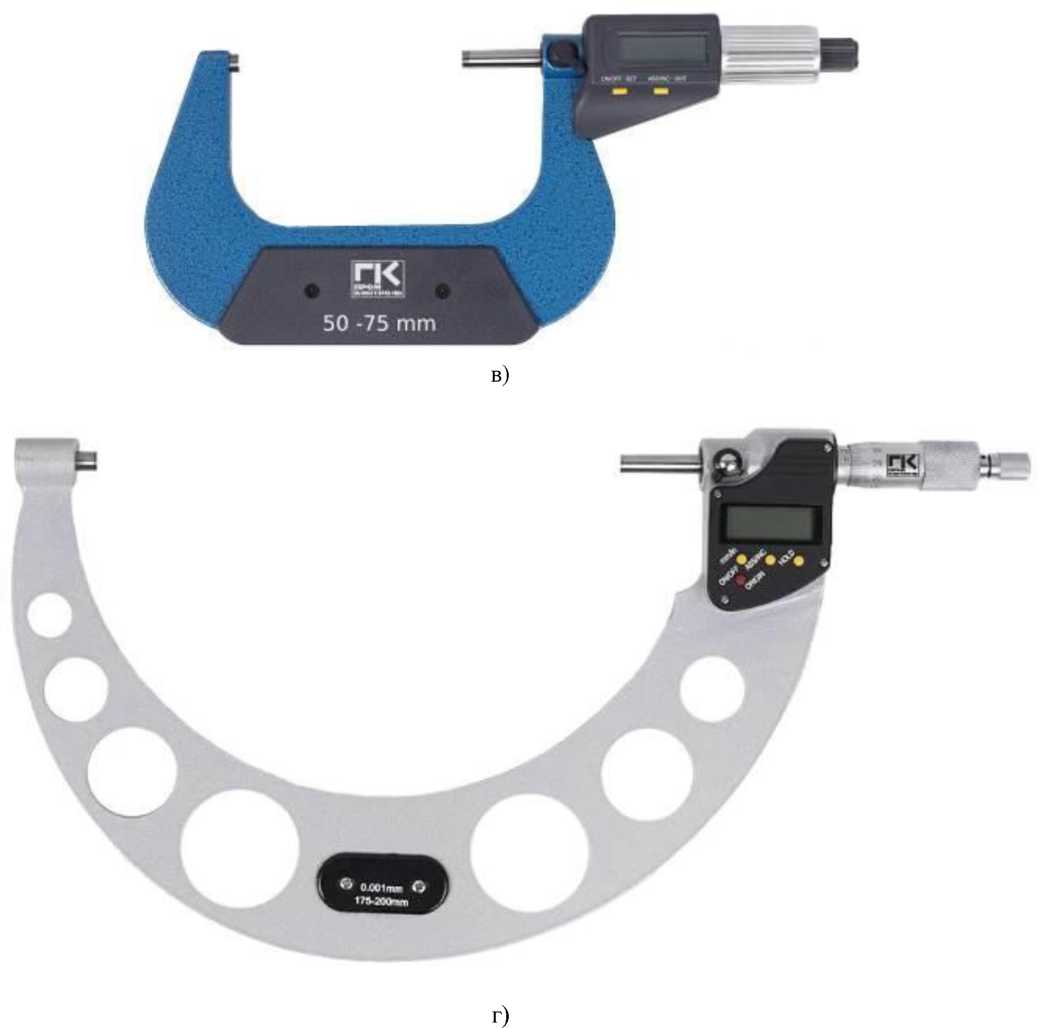

Рисунок № 8
Внешний вид.
Микрометры

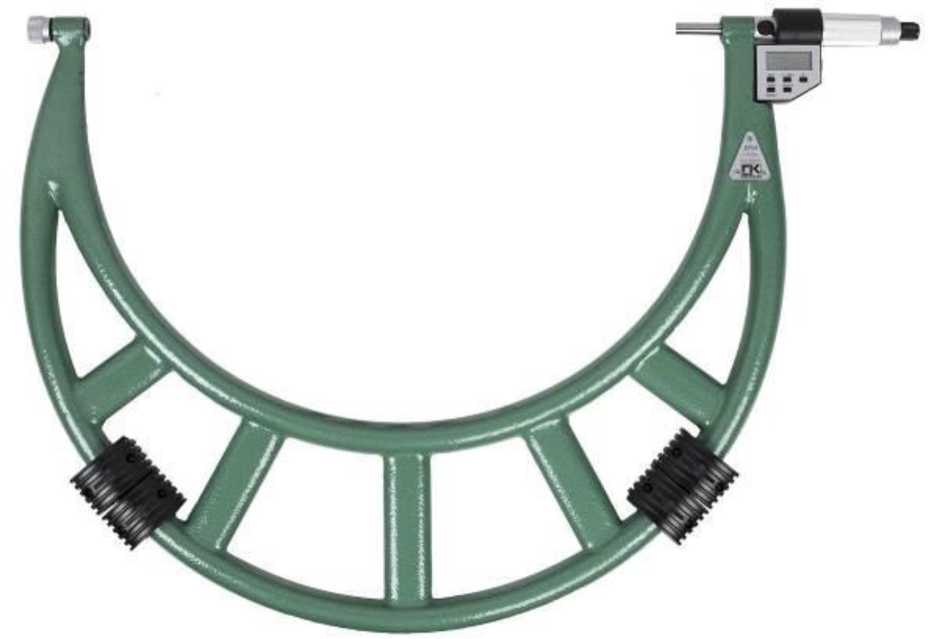

Рисунок № 9
Внешний вид.
Микрометры

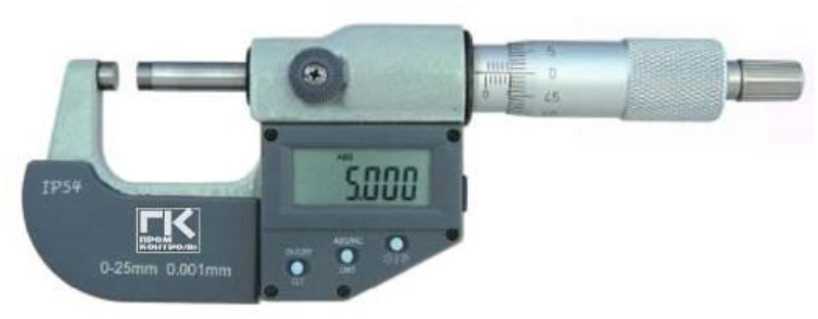

Рисунок № 10
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195606
ID в реестре СИ - 1421241
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью НПО "Промконтроль" (ООО НПО "Промконтроль")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Микрометры (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью НПО "Промконтроль" (ООО НПО "Промконтроль")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81768-21 28.05.2026 |
Штангенциркули, ШЦ, ШЦК, ШЦЦ Общество с ограниченной ответственностью НПО "Промконтроль" (ООО НПО "Промконтроль") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93806-24 15.11.2029 |
Микрометры, Обозначение отсутствует Общество с ограниченной ответственностью НПО "Промконтроль" (ООО НПО "Промконтроль") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
Кто поверяет Микрометры (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Микрометры (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на барабан микрометра для модели МК методом лазерной гравировки, наклейка на пластиковую или металлическую пластину, расположенную на корпусе скоб микрометров модели МКЦ, и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 документа «Микрометр. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ТУ 26.51.33-003-97922048-2021 Микрометры. Технические условия.
ПравообладательНПО «Промконтроль»
Челябинск, ул. Энгельса,
Общество с ограниченной ответственностью (ООО НПО «Промконтроль»)
ИНН 7453283166
Юридический адрес: 454080, Челябинская обл., г.
д. 83Б, оф. 1
Тел/ф. (351) 729-94-88 www.promcontrol.ru
E-mail info@promcontrol.ru
Изготовитель
НПО «Промконтроль»Общество с ограниченной ответственностью
(ООО НПО «Промконтроль»)
ИНН 7453283166
Адрес: 454080, Челябинская обл., г. Челябинск, ул. Энгельса, д. 83Б, оф. 1
Тел/ф. (351) 729-94-88 www.promcontrol.ru
E-mail info@promcontrol.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101
Правообладатель
НПО «Промконтроль»Челябинск, ул. Энгельса,
Общество с ограниченной ответственностью (ООО НПО «Промконтроль»)
ИНН 7453283166
Юридический адрес: 454080, Челябинская обл., г.
д. 83Б, оф. 1
Тел/ф. (351) 729-94-88 www.promcontrol.ru
E-mail info@promcontrol.ru
Принцип действия микрометров основан на преобразовании вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры выпускаются следующих моделей:
-
- МК - гладкие с отсчетом по шкалам стебля и барабана;
-
- - МКЦ - гладкие с электронным цифровым отсчетным устройством.
Микрометры представляют собой скобу, в которую слева установлена пятка, а справа - микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство. Микрометры с электронным цифровым отсчетным устройством могут быть без стопорного устройства.
Форма измерительной поверхности пяток микрометров плоская. Измерительные поверхности микрометров оснащены твердым сплавом.
В корпусе микрометров моделей МКЦ установлено электронное цифровое отсчетное устройство, которое соединено с емкостной системой, установленной на микрометрическом винте. На лицевой поверхности электронного устройства расположено цифровое табло и кнопки управления. На обратной стороне корпуса расположено гнездо для источника питания, которое закрывается резьбовой крышкой.
Микрометры с верхним пределом диапазона измерений свыше 25 мм снабжены установочными мерами с теплоизолирующими накладками. Измерительные поверхности установочных мер длиной до 300 мм включительно плоские, а свыше 300 мм - сферические.
Микрометры изготавливают классов точности 1 или 2, отличающиеся между собой пределами допускаемой абсолютной погрешности измерений, а так же:
-
- с ценой деления 0,01 мм - при отсчете показаний по шкалам стебля и барабана;
-
- с шагом дискретности 0,001 мм - при отсчете показаний по электронному цифровому отсчетному устройству.
Заводской номер в виде цифрового или буквенно - цифрового обозначения наносится:
-
- на барабан микрометрической головки для модели МК;
-
- на пластиковую или металлическую пластину, расположенную на корпусе скоб микрометров моделей МКЦ, методом лазерной гравировки.
Общий вид микрометров с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунках 1 и 2. Цвет покрытия корпуса микрометров определяется при заказе.
Нанесение знака поверки на средство измерений не предусмотрено.
а)
б)
в)
г)
д)
е)
Лист № 4
Всего листов 14

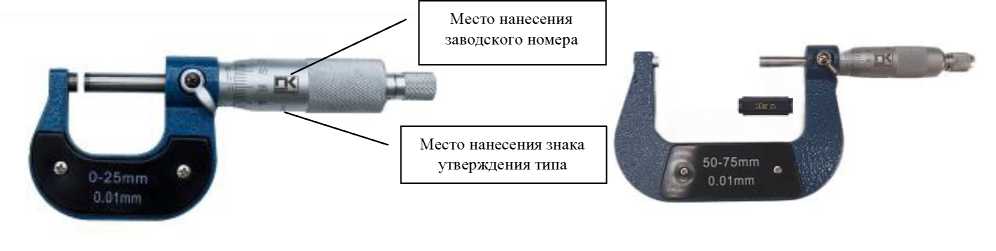

Место нанесения
заводского номера
Место нанесения знака
утверждения типа
а)
з)
Рисунок 1 - Общий вид микрометров модели МК
б)
д)
е)
ж)
з)
и)
к)
л)
|
■ | ||
|
Р | ||
|
_ |
M-5DWM 0.001 ММ |
3^’’- |
м)
н)

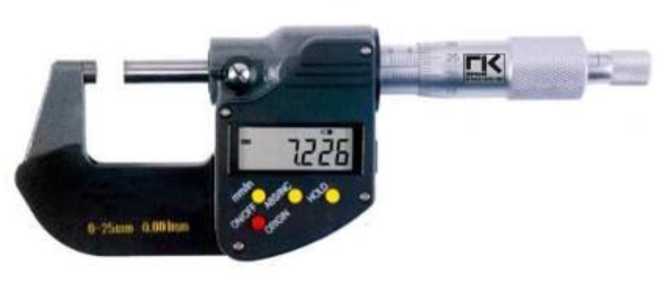

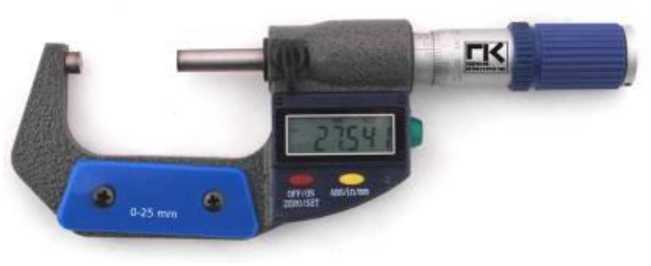

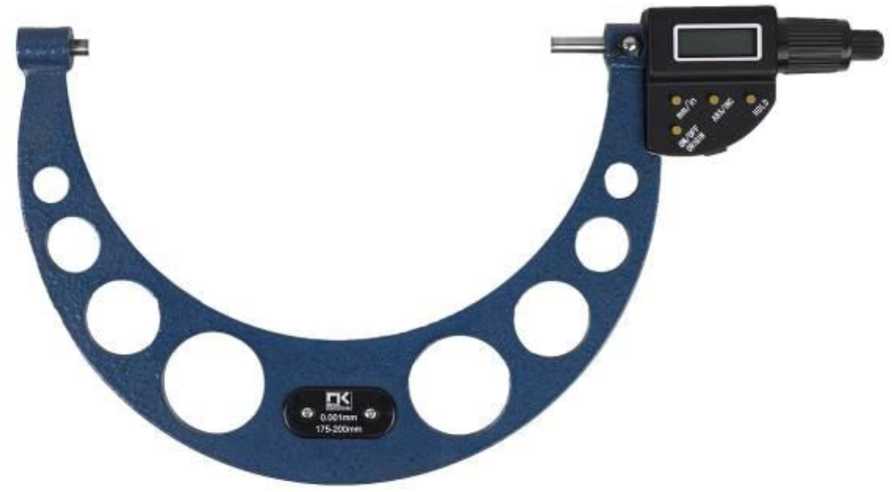

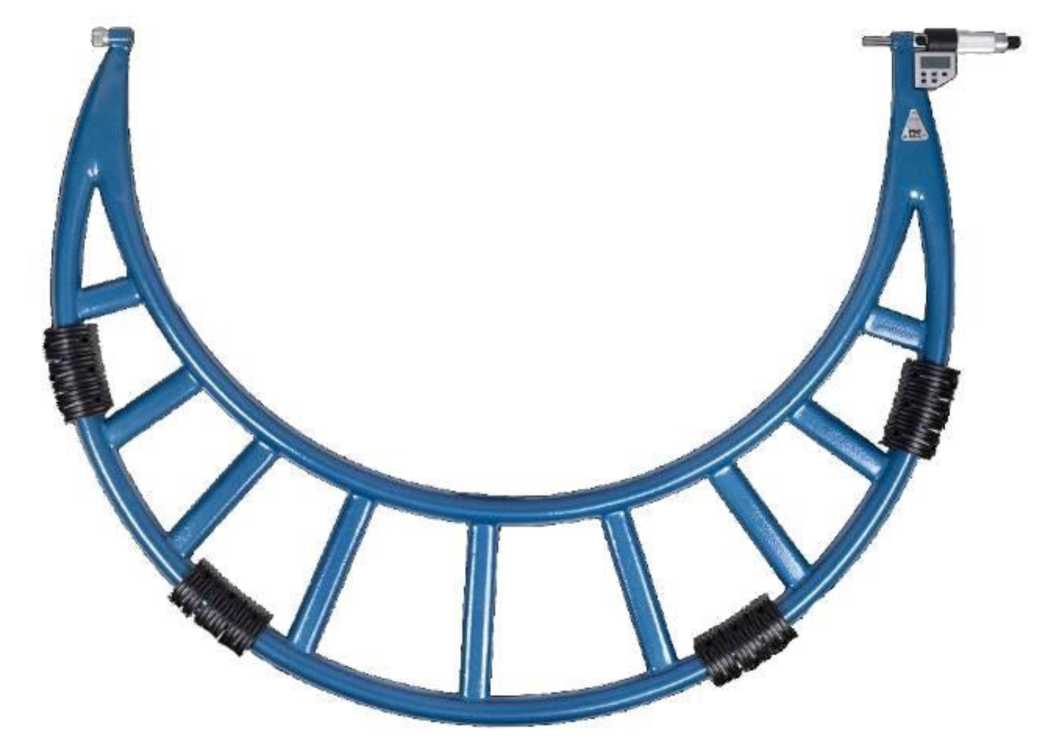

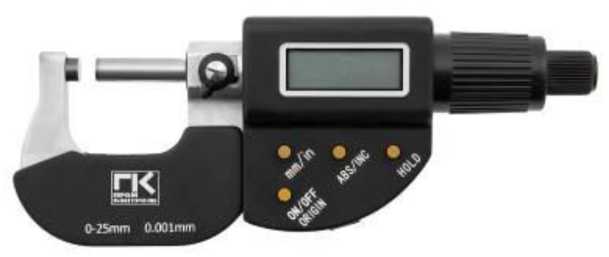

Рисунок 2 - Общий вид микрометров модели МКЦ
Таблица 1 - Основные метрологические характеристики микрометров
|
Модель |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности микрометра, мкм, для класса точности |
Отклонение от параллельности плоских измерительных поверхностей микрометров, мкм, не более | |
|
1 |
2 | ||||
|
МК |
от 0 до 25 |
0,01 |
±2,0 |
±4,0 |
2,0 |
|
от 25 до 50 |
0,01 |
±2,5 |
±4,0 |
2,0 | |
|
от 50 до 75 |
0,01 |
±2,5 |
±5,0 |
3,0 | |
|
от 75 до 100 |
0,01 |
±2,5 |
±5,0 |
3,0 | |
|
от 100 до 125 |
0,01 |
±3,0 |
±6,0 |
3,0 | |
|
от 125 до 150 |
0,01 |
±3,0 |
±6,0 |
3,0 | |
|
от 150 до 175 |
0,01 |
±3,0 |
±7,0 |
3,0 | |
|
от 175 до 200 |
0,01 |
±3,0 |
±7,0 |
3,0 | |
|
от 200 до 225 |
0,01 |
±4,0 |
±8,0 |
4,0 | |
|
от 225 до 250 |
0,01 |
±4,0 |
±8,0 |
4,0 | |
|
от 250 до 275 |
0,01 |
±4,0 |
±9,0 |
5,0 | |
|
от 275 до 300 |
0,01 |
±4,0 |
±9,0 |
5,0 | |
|
от 300 до 400 |
0,01 |
±5,0 |
±11,0 |
6,0 | |
|
от 300 до 450 |
0,01 |
±5,0 |
±11,0 |
6,0 | |
|
от 400 до 500 |
0,01 |
±5,0 |
±13,0 |
7,0 | |
|
от 450 до 600 |
0,01 |
±6,0 |
±15,0 |
8,0 | |
|
от 500 до 600 |
0,01 |
±6,0 |
±15,0 |
10,0 | |
|
от 600 до 700 |
0,01 |
±10,0 |
±16,0 |
12,0 | |
|
от 600 до 750 |
0,01 |
±10,0 |
±16,0 |
12,0 | |
|
от 700 до 800 |
0,01 |
±10,0 |
±18,0 |
14,0 | |
|
от 750 до 900 |
0,01 |
±12,0 |
±20,0 |
16,0 | |
|
от 800 до 900 |
0,01 |
±12,0 |
±20,0 |
16,0 | |
|
от 900 до 1000 |
0,01 |
±14,0 |
±22,0 |
18,0 | |
|
от 900 до 1050 |
0,01 |
±14,0 |
±22,0 |
18,0 | |
|
от 1000 до 1200 |
0,01 |
±14,0 |
±22,0 |
18,0 | |
|
от 1200 до 1400 |
0,01 |
±16,0 |
±24,0 |
20,0 | |
|
от 1400 до 1600 |
0,01 |
±20,0 |
±28,0 |
22,0 | |
|
от 1600 до 1800 |
0,01 |
±24,0 |
±32,0 |
26,0 | |
|
от 1800 до 2000 |
0,01 |
±26,0 |
±34,0 |
28,0 | |
|
МКЦ |
от 0 до 25 |
0,001 |
±2,0 |
±4,0 |
2,0 |
|
от 25 до 50 |
0,001 |
±2,0 |
±4,0 |
2,0 | |
|
от 50 до 75 |
0,001 |
±3,0 |
±5,0 |
3,0 | |
|
от 75 до 100 |
0,001 |
±3,0 |
±5,0 |
3,0 | |
Продолжение таблицы 1
|
Модель |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности микрометра, мкм, для класса точности |
Отклонение от параллельности плоских измерительных поверхностей микрометров, мкм, не более | |
|
1 |
2 | ||||
|
МКЦ |
от 100 до 125 |
0,001 |
±3,0 |
±5,0 |
3,0 |
|
от 125 до 150 |
0,001 |
±3,0 |
±5,0 |
3,0 | |
|
от 150 до 175 |
0,001 |
±4,0 |
±6,0 |
3,0 | |
|
от 175 до 200 |
0,001 |
±4,0 |
±6,0 |
3,0 | |
|
от 200 до 225 |
0,001 |
±4,0 |
±6,0 |
4,0 | |
|
от 225 до 250 |
0,001 |
±4,0 |
±6,0 |
4,0 | |
|
от 250 до 275 |
0,001 |
±5,0 |
±7,0 |
5,0 | |
|
от 275 до 300 |
0,001 |
±5,0 |
±7,0 |
5,0 | |
|
от 100 до 200 |
0,001 |
±4,0 |
±6,0 |
3,0 | |
|
от 200 до 300 |
0,001 |
±6,0 |
±8,0 |
5,0 | |
|
от 300 до 400 |
0,001 |
±9,0 |
±11,0 |
5,0 | |
|
от 400 до 500 |
0,001 |
±11,0 |
±13,0 |
7,0 | |
|
от 500 до 600 |
0,001 |
±13,0 |
±15,0 |
7,0 | |
|
от 600 до 700 |
0,001 |
±14,0 |
±16,0 |
14,0 | |
|
от 700 до 800 |
0,001 |
±16,0 |
±18,0 |
16,0 | |
|
от 800 до 900 |
0,001 |
±18,0 |
±20,0 |
18,0 | |
|
от 900 до 1000 |
0,001 |
±20,0 |
±22,0 |
20,0 | |
Таблица 2 - Метрологические характеристики установочных мер, входящих в комплект
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Суммарный допуск параллельности (плоскопараллельности) измерительных поверхностей установочных мер, мкм, не более |
|
25; 50; 75 |
±1,5 |
0,50 |
|
100; 125 |
±2,0 |
0,75 |
|
150;175 |
±2,0 |
1,00 |
|
200; 225; 250;275 |
±2,0 |
1,50 |
|
300; 325; 350; 375; 400; 425; 450; 475 |
±3,5 |
- |
|
500; 525; 550; 575; 600; 625;650;675 |
±4,0 |
- |
|
700;725;750; 775; 800; 825;850;875 |
±4,5 |
- |
|
900;925;950; 975; 1000 |
±5,0 |
- |
|
1025;1075;1125;1175 |
±5,5 |
- |
Продолжение таблицы 2
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Суммарный допуск параллельности (плоскопараллельности) измерительных поверхностей установочных мер, мкм, не более |
|
1225;1275;1325;1375 |
±6,0 |
- |
|
1425; 1475; 1525;1575 |
±6,5 |
- |
|
1625;1675; 1725;1775 |
±7,0 |
- |
|
1825;1875;1925;1975 |
±7,5 |
- |
Таблица 3 - микрометров и установочных мер
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности плоских измерительных поверхностей микрометра и установочных мер, мкм, не более |
0,9 |
|
Измерительное усилие для микрометров с диапазонами измерений, Н: от 0 до 500 мм включ. св. 500 до 1000 мм включ. св. 1000 до 2000 мм |
от 5 до 10 от 8 до 12 от 10 до 15 |
|
Колебание измерительного усилия микрометров, Н, не более |
2 |
|
Расстояние от поверхности стебля до измерительной кромки барабана у продольного штриха стебля, мм, не более |
0,45 |
|
Параметр шероховатости Ra измерительных поверхностей микрометров и установочных мер по ГОСТ 2789-73, мкм, не более |
0,08 |
|
Условия эксплуатации:
|
от +16 до +24 от +17 до +23 от +18 до +22 80 |
|
Средний срок службы, лет |
3 |
аблица 4 -
итные
и масса
|
Модель |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
МК |
от 0 до 25 |
128 |
57 |
18 |
0,30 |
|
от 25 до 50 |
161 |
73 |
18 |
0,46 | |
|
от 50 до 75 |
188 |
88 |
18 |
0,60 | |
|
от 75 до 100 |
207 |
106 |
18 |
0,80 | |
|
от 100 до 125 |
243 |
121 |
18 |
1,00 | |
|
от 125 до 150 |
270 |
138 |
18 |
1,10 | |
|
от 150 до 175 |
298 |
156 |
18 |
1,67 | |
|
от 175 до 200 |
326 |
173 |
18 |
1,80 | |
Продолжение таблицы 4
|
Модель |
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | |||
|
МК |
от 200 до 225 |
350 |
200 |
18 |
1,90 |
|
от 225 до 250 |
370 |
219 |
18 |
2,00 | |
|
от 250 до 275 |
417 |
234 |
18 |
2,20 | |
|
от 275 до 300 |
442 |
249 |
18 |
2,30 | |
|
от 300 до 400 |
585 |
410 |
40 |
10,00 | |
|
от 400 до 500 |
690 |
455 |
40 |
13,00 | |
|
от 500 до 600 |
795 |
545 |
40 |
15,00 | |
|
от 600 до 700 |
880 |
615 |
40 |
17,00 | |
|
от 700 до 800 |
1005 |
700 |
45 |
20,00 | |
|
от 800 до 900 |
1105 |
750 |
45 |
23,00 | |
|
от 900 до 1000 |
1207 |
805 |
45 |
25,00 | |
|
от 1000 до 1200 |
1400 |
970 |
45 |
36,00 | |
|
от 1200 до 1400 |
1600 |
1120 |
45 |
43,00 | |
|
от 1400 до 1600 |
1811 |
1250 |
45 |
56,00 | |
|
от 1600 до 1800 |
2010 |
1350 |
45 |
65,00 | |
|
от 1800 до 2000 |
2200 |
1450 |
45 |
72,00 | |
|
МКЦ |
от 0 до 25 |
162 |
61 |
25 |
0,40 |
|
от 25 до 50 |
193 |
76 |
25 |
0,60 | |
|
от 50 до 75 |
221 |
91 |
25 |
0,80 | |
|
от 75 до 100 |
250 |
109 |
25 |
1,20 | |
|
от 100 до 125 |
290 |
128 |
25 |
1,20 | |
|
от 125 до 150 |
315 |
143 |
25 |
1,40 | |
|
от 150 до 175 |
345 |
168 |
25 |
1,60 | |
|
от 175 до 200 |
373 |
185 |
25 |
1,80 | |
|
от 200 до 225 |
397 |
203 |
25 |
2,00 | |
|
от 225 до 250 |
423 |
220 |
25 |
2,20 | |
|
от 250 до 275 |
450 |
234 |
25 |
2,60 | |
|
от 275 до 300 |
476 |
254 |
25 |
3,00 | |
|
от 100 до 200 |
380 |
190 |
25 |
2,00 | |
|
от 200 до 300 |
475 |
255 |
25 |
3,00 | |
|
от 300 до 400 |
585 |
410 |
40 |
10,00 | |
|
от 400 до 500 |
690 |
455 |
40 |
13,00 | |
|
от 500 до 600 |
795 |
545 |
40 |
15,00 | |
|
от 600 до 700 |
880 |
615 |
40 |
17,00 | |
|
от 700 до 800 |
1005 |
700 |
45 |
20,00 | |
|
от 800 до 900 |
1105 |
750 |
45 |
23,00 | |
|
от 900 до 1000 |
1207 |
805 |
45 |
25,00 | |
