Номер по Госреестру СИ: 93753-24
93753-24 Преобразователи термоэлектрические
(Thermocouple)
Назначение средства измерений:
Преобразователи термоэлектрические Thermocouple (далее - термопреобразователи) предназначены для измерений температуры жидких, паро- и газообразных сред.
Внешний вид.
Преобразователи термоэлектрические

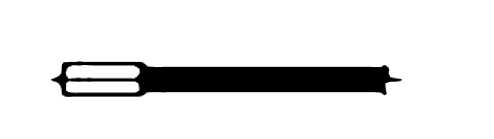

Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические

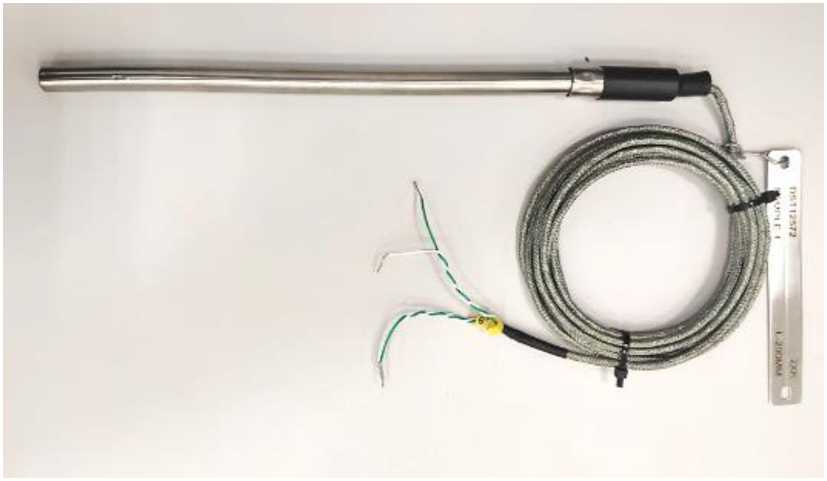

Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Общие сведения
Дата публикации - 25.02.2025
Срок свидетельства - 15.11.2029
Номер записи - 195583
ID в реестре СИ - 1421218
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Thermal Instrument India Pvt. Ltd.
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Преобразователи термоэлектрические (Thermocouple)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
Кто поверяет Преобразователи термоэлектрические (Thermocouple)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи термоэлектрические (Thermocouple)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в разделе № 6 «Принцип работы» документа РЭ «Руководства по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ТР ТС 012/2011 «О безопасности оборудования во взрывоопасных средах»;
Стандарт предприятия Thermal Instrument India Pvt. Ltd.
Thermal Instrument India Pvt. Ltd., Индия Адрес: Survey No 250A/B, At & Post Maharashtra-415 519
Mangaon,
Taluka:
Kudal,
Dist.: Sindhudurg,
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 966-29-70
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Конструктивно термопреобразователи выполнены из термопарного кабеля в защитной металлической оболочке. По заказу термопреобразователи комплектуются защитной головкой из алюминиевого сплава. Защитная головка представлена на рисунке 1. Термопарный кабель выполнен на основе термопары с минеральной изоляцией термоэлектродов, имеющей номинальную статическую характеристику (НСХ) преобразования типа «К», «L»
по ГОСТ Р 8.585-2001 (МЭК 60584-2013).
Принцип действия термопреобразователей основан на преобразовании температуры в термоэлектродвижущую силу (далее по тексту- ТЭДС), возникающую из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Общий вид термопреобразователя представлен на рисунке 2.
Заводские номера, идентифицирующие каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских букв и цифр, наносится методом лазерной печати на информационную табличку (этикетку) в виде цифрового обозначения. Место нанесения заводского номера представлено на рисунке 3.
Отсутствует возможность нанесения знака поверки на термопреобразователи.
Рисунок 1 - Общий вид защитной головки
Рисунок 2 - Общий вид термопреобразователя
/-----------------4
Место нанесения
заводского номера
______________)
Model No.: thermocouple
Year of manufacture: 2024 Gertificate No.; ECM 20 ME , ' нгсЕхйЖтиИРисунок 3 - Место нанесения заводского номера
Пломбирование термопреобразователей не предусмотрено.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Условной обозначение номинальной статической характеристики (НСХ) |
K, L |
|
Диапазон измерений температуры, °С |
от -200 до 900 |
|
Класс допуска по ГОСТ Р 8.585-2001 (МЭК 60584-1(2013) |
2, 3 |
|
Пределы допускаемых отклонений ТЭДС от НСХ по ГОСТ Р 8.585-2001, °С: -К, класс допуска 2
-L, класс допуска 2
|
±2,5 ±0,0075 t ±2,5 ±0,7+0,005 t ±0,015 | t | ±2,5 ±1,5+0,01 | t | ±2,5 |
|
Примечание: где |t| - измеренная температура, °С | |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции, при температуре (25±10) °С и относительной влажности от 30 % до 80 %, МОм, не менее |
100 |
|
Габаритные размеры, мм, не более: диаметр монтажной части |
20 |
|
длина погружаемой части |
50000 |
|
длина кабеля |
10000 |
|
Масса, кг, не более |
15 |
|
Маркировка взрывозащиты |
1Ex ia IIC T1_T6 Gb X |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, гПа |
от 960 до 1040 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
20 |
