Принцип действия основан на измерении выталкивающей силы жидкости, воздействующей на буёк, вследствие чего изменяется нагрузка на пружину, на которой он подвешен. Изменение нагрузки на пружине приводит к её движению совместно с магнитной камерой, которая при помощи магнитной передачи приводит в движение ось с магнитом, на которой закреплена стрелка (стрелочный индикатор) и/или ответный магнит, благодаря вращению которого электронный блок считывает положение оси, которое пропорционально изменению уровня жидкости в емкости (цифровой индикатор).

Конструктивно уровнемер состоит из:

• - корпуса и крышки;

• - направляющей трубки с установленным внутри пружинно-магнитным узлом;

• - первичного преобразователя;

• - буйка;

• - стрелочного механизма и (или) электронного блока и цифрового индикатора (по заказу);

• - узла крепления.

Корпус и крышка уровнемера изготовлены из алюминиевого сплава или нержавеющей стали, в корпусе размещён циферблат со шкалой и/или электронный блок. Электронный блок уровнемера может оснащается цифровым индикатором для цифровой индикации измеренного значения уровня.

Под крышкой размещен клеммный блок для подключения коммутирующего кабеля. Кабель вводится в корпус через кабельный ввод с сальниковым уплотнением.

Для герметичного крепления уровнемера на объекте используются уплотняемые прокладкой штуцерные или фланцевые соединения.

Структура обозначения уровнемеров:

РИЗУР-4000-Х1 - Х2 - Х3 - Х4 - Х5 - Х6 - Х7 - Х8 - Х9 - Х10 - Х11, где:

• - Х1 - исполнение пружинно-магнитного узла: ЛП - линейного перемещения; ОП - поворотно-осевого перемещения;

• - Х2 - материал буйка;

• - Х3 - тип подвеса ЧЭ (буйка): Ш - жесткий (штанга); Г - гибкий;

• - Х4 - тип узла крепления;

• - Х5 - длина подвеса/максимальное значение диапазона измерений/расстояние от нижнего измеряемого уровня до дна резервуара;

• - Х6 - индикатор, выходной сигнал: Б - стрелочный, без выходного сигнала; Ц - цифровой, от 4 до 20 мА, HART; 4 - стрелочный и цифровой, от 4 до 20 мА, HART;

• - Х7 - предельные выключатели;

• - Х8 - кабельный ввод;

• - Х9 - маркировка взрывозащиты;

• - Х10 - температура окружающей среды, °С;

• - Х11 - параметры измеряемой среды: плотность, кг/м^/ максимальное избыточное давление, МПа/ максимальная температура, °С;

• - Х12 - пределы допускаемой приведенной погрешности измерений уровня жидкости, %.

Расшифровка значений полей «Х2», «Х4», «Х7» - «Х11» условного обозначения уровнемеров приведена в руководстве по эксплуатации.

Заводской номер, состоящий из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на буек, подвес и маркировочную табличку, расположенную на корпусе уровнемеров.

Пломбирование уровнемеров не предусмотрено.

Нанесение знака поверки на уровнемеры не предусмотрено.

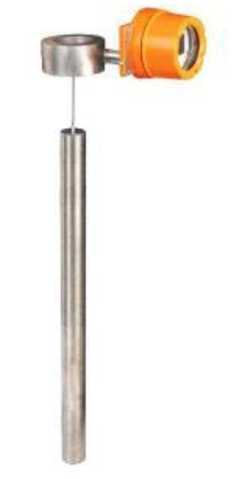

Исполнение ОП

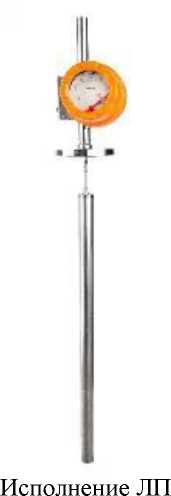

Рисунок 1 - Общий вид уровнемеров

Корпус и крышка уровнемеров изготавливаются из нержавеющей стали или алюминиевого сплава и окрашиваются в цвета по заказу заказчика (может отличаться от цвета, приведенного на рисунке 1).

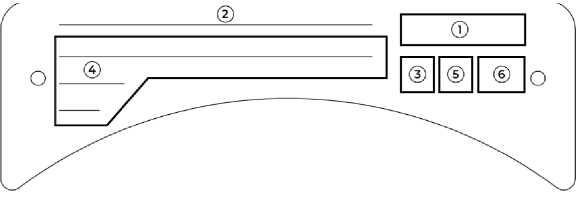

1 - товарный знак; 2 - наименование и обозначение уровнемера; 3 - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; 4 - основные параметры уровнемера, дата изготовления и заводской номер, информация о сертификате соответствия ТР ТС 012; 5 - специальный знак взрывобезопасности;

6 - знак утверждения типа

Рисунок 2 - Общий вид (схема) маркировочной таблички

Таблица 4 - Комплектность

Таблица 1 -

Наименование характеристики

пределы допускаемой приведенной погрешности измерений уровня жидкости по цифровому выходному сигналу, %; Yi - пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения.

2. Основная и дополнительная погрешности воспроизведения токового сигнала от 4 до 20 мА суммируются алгебраически.

Таблица 2 - Основные технические

Таблица 3 - Показатели надежности
