Номер по Госреестру СИ: 93788-24
93788-24 Системы защиты и мониторинга механического состояния
(ZXH6000)
Назначение средства измерений:
Системы защиты и мониторинга механического состояния ZXH6000
(далее - системы) предназначены для измерений виброускорения, виброскорости, виброперемещения, температуры, частоты вращения и постоянного тока.
Внешний вид.
Системы защиты и мониторинга механического состояния
Рисунок № 1
Внешний вид.
Системы защиты и мониторинга механического состояния
Рисунок № 2
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195569
ID в реестре СИ - 1421204
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - SHANGHAI ZXH TECHNOLOGY SERVICE CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Статистика
Кол-во поверок - 97
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Системы защиты и мониторинга механического состояния (ZXH6000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Системы защиты и мониторинга механического состояния (ZXH6000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 97 | 97 | 97 | 0 | 0 | 97 | 97 | 0 |
Стоимость поверки Системы защиты и мониторинга механического состояния (ZXH6000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) систем ZXH6000 служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
-
- отсутствует физический доступ к носителю информации;
-
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 -
данные ПО систем ZXH6000.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
ВН9000
Номер версии (идентификационный номер) ПО
не ниже 2.2.0.1
Цифровой идентификатор ПО
-
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации РЭ «Системы защиты и мониторинга механического состояния ZXH6000. Руководство по эксплуатации», в разделе 3 «Методы измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Стандарт предприятия на Системы защиты и мониторинга механического состояния ZXH6000.
ПравообладательSHANGHAI ZXH TECHNOLOGY SERVICE CO., LTD., Китай
Адрес: Building C, No.888, Huanhu west 2nd road, Lingang special area, China (shanghai) Pilot Free Trade Zone
Телефон: 021-33975183
E-mail: gengxd2023@163.com
Изготовитель
SHANGHAI ZXH TECHNOLOGY SERVICE CO., LTD., КитайЮридический адрес: Building C, No.888, Huanhu west 2nd road, Lingang special area, China (shanghai) Pilot Free Trade Zone
Телефон: 021-33975183
E-mail: gengxd2023@163.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
SHANGHAI ZXH TECHNOLOGY SERVICE CO., LTD., КитайАдрес: Building C, No.888, Huanhu west 2nd road, Lingang special area, China (shanghai) Pilot Free Trade Zone
Телефон: 021-33975183
E-mail: gengxd2023@163.com
Принцип действия систем основан на измерении и обработке сигналов, поступающих от датчиков и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Системы состоят из:
-
- шасси ZXH6090, предназначенного для обеспечения работы всех установленных в него модулей;
-
- модуля управления ZXH6010, предназначенного для питания системы и контроля ее работоспособности;
-
- модулей мониторинга состояния и связи ZXH6020 и ZXH6024, предназначенных для обеспечения сопряжения системы с другими внешними устройствами и передачи сигналов измерительной информации внешним потребителям. Модули имеют выходы с цифровыми интерфейсами Ethernet и 485. Модули отличаются протоколом передачи информации;
-
- релейных модулей ZXH6054 и ZXH6056, предназначенных для воспроизведения дискретных сигналов управления;
-
- измерительных модулей ZXH6030, предназначенных для измерений выходных сигналов датчиков вибрации или датчиков с унифицированным выходом по постоянному току. Каждый модуль имеет 4 входных измерительных канала.
-
- измерительных модулей ZXH6032, предназначенных для измерений и преобразований сигналов, поступающих от датчиков температуры (термопреобразователей сопротивления (ТС) с номинальной статической характеристикой (НСХ) преобразования типа «Рt100», «Р11000» (3-х, 4-х проводная схема подключения) и преобразователей термоэлектрических (ТП) с НСХ типов «E», «J», «K», «T»). Каждый модуль имеет 8 входных измерительных каналов.
-
- измерительных модулей ZXH6034, предназначенных для измерения выходных сигналов от датчиков частоты вращения. Каждый модуль имеет 4 входных измерительных канала.
На одно шасси ZXH6000 может быть установлено до 14 измерительных модулей.
Измерительные модули представляют собой автономные электронные блоки с клеммником для подключения выходных сигналов от датчиков на задней стороне модулей.
Модули могут выпускаться во взрывозащищенном исполнении.
Модификация и заводской номер систем, представленные в цифровом формате, наносятся на боковую панель системы методом лазерной гравировки.
Место нанесения знака поверки на корпусе систем не предусмотрено.
Пломбирование систем не предусмотрено.

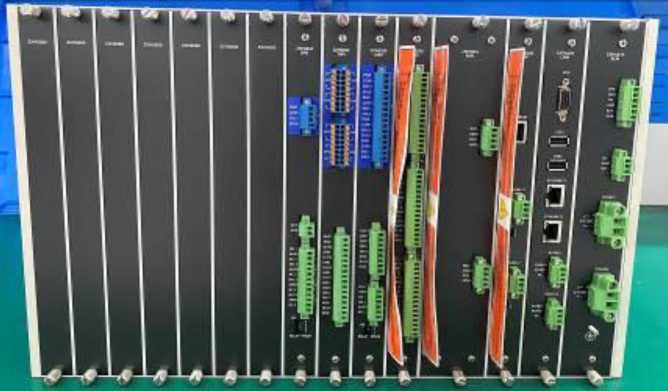

Общий вид систем ZXH6000, место нанесения модификации и заводского номера приведен на рисунке 1.
Рисунок 1 - Внешний вид систем ZXH6000

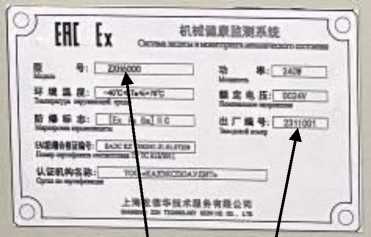

Место нанесения модификации и заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Модуль ZXH6030 | |
|
Диапазоны измерений:
|
от 0,1 до 2000 от 0,1 до 2000 от 0,1 до 2000 |
|
Диапазон изменений коэффициента преобразования:
|
от 1 до 99999 от 1 до 99999 от 1 до 99999 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 10000 |
|
Диапазон входного напряжения, В |
20 |
|
Пределы допускаемой основной относительной погрешности измерений параметров вибрации (виброускорение, виброскорость, виброперемещение), % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации (виброускорение, виброскорость, виброперемещение), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
|
Диапазон измерений значений постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной относительной погрешности измерений значений постоянного тока, % |
±1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений значений постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности формирования выходного сигнала, % |
±1 |
|
Модуль ZXH6032 | |
|
Диапазоны измерений температуры в зависимости от типа НСХ ТС(1), °С:
|
от -180 до +760 от -180 до +760 |
|
Диапазоны измерений температуры в зависимости от типа НСХ ТП(1), °С:
|
от -200 до +900 от -180 до +1100 от -200 до +1300 от -180 до +380 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной погрешности измерений сигналов ТС и ТП (включая погрешность внутренней автоматической компенсации температуры свободных (холодных) концов термопары для сигналов ТП), % (от диапазона измерений) |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений температуры при изменении температуры окружающей среды от нормальных условий измерений, %/°С |
±0,01 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности формирования выходного сигнала (от диапазона выходного сигнала), % |
±1 |
|
Модуль ZXH6034 | |
|
Диапазоны измерений частоты вращения, об/мин |
от 1 до 100000 |
|
Диапазон входного напряжения, В |
20 |
|
Пределы допускаемой основной относительной погрешности измерений частоты вращения, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C |
±0,01 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности формирования выходного сигнала, % |
±1 |
|
Примечание: (1) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001 соответственно. | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания постоянного тока, В |
от 20 до 32 |
|
Условия эксплуатации, °С |
от -40 до +70 |
|
Габаритные размеры, мм, не более (длинахвысотахширина) |
495x420x270 |
|
Масса, кг, не более |
35 |
|
Маркировка взрывозащиты |
[Ex ia Ga] II C, [Ex ia Ga] II B |
