Номер по Госреестру СИ: 93787-24
93787-24 Дозиметры клинические для контроля радиологических процедур
(VacuDAP)
Назначение средства измерений:
Дозиметры клинические для контроля радиологических процедур VacuDAP (далее - VacuDAP) предназначены для измерений произведения кермы в воздухе на площадь и произведения мощности кермы в воздухе на площадь.
Внешний вид.
Дозиметры клинические для контроля радиологических процедур
Рисунок № 1
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 15.11.2029
Номер записи - 195568
ID в реестре СИ - 1421203
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VacuDap System, VacuDap,
Производитель
Изготовитель - VacuTec Meßtechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Дозиметры клинические для контроля радиологических процедур (VacuDAP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Дозиметры клинические для контроля радиологических процедур (VacuDAP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дозиметры клинические для контроля радиологических процедур (VacuDAP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) VacuDAP является встроенным. ПО установлено в микропроцессоре ионизационной камеры VacuDAP, полностью закрыто и защищено от стороннего вмешательства.
ПО полностью обеспечивает управление VacuDAP, в том числе поправками на условия измерений, формирует выходной сигнал и осуществляет его передачу от ионизационной камеры к устройству индикации (в систему визуализации медицинского рентгеновского аппарата), управляет отображением результатов измерений.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО VacuDAP
от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 1 -
данные ПО VacuDAP
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VACUDAP |
|
Номер версии (идентификационный номер) ПО |
1.XX |
|
Примечание - Элемент в обозначении номера версии, замененный символом «Х», отвечает за метрологически незначимую часть, Х может принимать значения от 1 до 9. | |
Знак утверждения типа
Знак утверждения типананосится методом компьютерной графики на пленочную этикетку, клеящуюся на корпус ионизационной камеры, и методом компьютерной графики на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Дозиметр клинический для контроля радиологических процедур VacuDAP. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования измеренийк средству
технические
Измерители
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие условия;
ГОСТ IEC 60580-2011 Изделия медицинские электрические.
произведения дозы на площадь;
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2314;
Техническая документация изготовителя VacuTec MeBtechnik GmbH, Германия.
ПравообладательVacuTec MeBlechnik GmbH, Германия
Адрес: DornbluthstraBe 14a, 01277, Dresden, Germany
Телефон: +49 351 31724-0
Факс: +49 351 31724-68
E-mail: info(at)vacutec-gmbh.de
Web-сайт: www.vacutec-gmbh.de
Изготовитель
VacuTec MeBtechnik GmbH, ГерманияАдрес: DornbluthstraBe 14a, 01277, Dresden, Germany
Телефон: +49 351 31724-0
Факс: +49 351 31724-68
E-mail: info(at)vacutec-gmbh.de
Web-сайт: www.vacutec-gmbh.de
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: + 7 (812) 251-76-01 Факс: + 7 (812) 713-01-14 E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
VacuTec MeBlechnik GmbH, ГерманияАдрес: DornbluthstraBe 14a, 01277, Dresden, Germany
Телефон: +49 351 31724-0
Факс: +49 351 31724-68
E-mail: info(at)vacutec-gmbh.de
Web-сайт: www.vacutec-gmbh.de
Принцип действия VacuDAP основан на том, что под действием рентгеновского излучения, проходящего через измерительный объем ионизационной камеры VacuDAP, в ней протекает ионизационный ток, пропорциональный произведению площади облучаемой поверхности камеры на мощность кермы в воздухе. Этот ионизационный ток интегрируется измерительной схемой VacuDAP за время действия излучения.
VacuDAP выполнен в двух модификациях, отличающихся наличием устройства индикации:
- VacuDAP standard: ионизационная камера VacuDAP-OEM и устройство индикации Display VacuDAP standard;
- VacuDAP-OEM: только ионизационная камера VacuDAP-OEM.
Ионизационная камера VacuDAP-OEM устанавливается на штатное место формирователя поля излучения рентгенографической установки.
Отображение результатов измерений производится либо на дисплее устройства индикации, либо в системе визуализации медицинского рентгеновского аппарата.
Ионизационная камера подключается к устройству индикации или к системе визуализации медицинского рентгеновского аппарата при помощи соединительного кабеля.
В модификации VacuDAP standard управление процессом измерения и тестирования, внесение изменений в параметры и настройки ионизационной камеры производится c помощью трех кнопок, расположенных на дисплее устройства индикации; также в устройстве индикации имеется возможность подключения принтера через интерфейс RS232. В модификации VacuDAP-OEM управление процессом измерения и тестирования производится в системе визуализации медицинского рентгеновского аппарата.
Пломбирование составных частей VacuDAP не предусмотрено.
Нанесение знака поверки на VacuDAP не предусмотрено.
Заводской номер, однозначно идентифицирующий каждый экземпляр VacuDAP, присваивается по номеру ионизационной камеры VacuDAP-OEM. Заводской номер ионизационной камеры VacuDAP-OEM в формате цифрового обозначения наносится на табличку на боковой стенке ионизационной камеры VacuDAP-OEM методом компьютерной графики. Заводской номер устройства индикации Display VacuDAP standard в формате цифрового обозначения наносится на заднюю стенку корпуса устройства индикации Display VacuDAP standard методом компьютерной графики. Маркировка ионизационной камеры содержит следующие данные: наименование оборудования, наименование и адрес предприятия изготовителя, дату изготовления, параметры питания, диапазон анодного напряжения на рентгеновской трубке, эквивалентную фильтрацию ионизационной камеры. Маркировка устройства индикации содержит следующие данные: наименование оборудования, наименование и адрес предприятия изготовителя, дату изготовления, параметры питания.
Заводские номера составных частей VacuDAP указываются в Руководстве по эксплуатации.

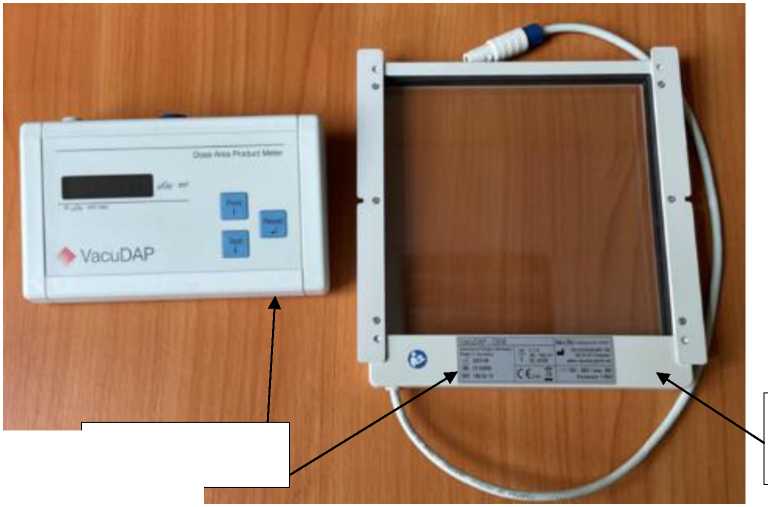

Общий вид VacuDAP представлен на Рисунке 1.
Место нанесения знака утверждения типа
Места нанесения заводского номера
тут
Рисунок 1 - Общий вид дозиметра клинического для контроля радиологических процедур VacuDAP с указанием мест нанесения знака утверждения типа и заводского номера (слева - Display VacuDAP standard, справа - VacuDAP-OEM)
Таблица 5 - Комплект поставки VacuDAP
|
Наименование |
Обозначение |
Количество, шт. |
|
Ионизационная камера VacuDAP-OEM |
158 00 15 |
1 |
|
Устройство индикации Display VacuDAP standard |
943 00 01 |
1* |
|
Сетевой блок питания |
950 00 57 |
1 |
|
Батарея |
950 00 64 |
** |
|
Компактное зарядное устройство для аккумуляторных батарей типа Li-ION |
165 00 20 |
** |
|
Соединительный кабель типа MediSnap (стандартная длина 15 м) |
943 00 40 |
** |
|
Набор монтажных принадлежностей GE |
157 00 43 |
** |
|
Пара направляющих полозьев 170 |
157 00 44 |
** |
|
Пара направляющих полозьев 177 |
157 00 45 |
** |
|
Универсальный адаптер |
157 00 74 |
** |
|
Адаптер 170 |
157 00 77 |
** |
|
Адаптер 177 |
157 00 79 |
** |
|
Настенный уголок для крепления индикационного блока |
943 00 21 |
** |
|
Кабель для принтера типа SEIKO/ZEBRA |
943 00 36 |
** |
|
Принтер SEIKO DPU 414 |
950 00 02 |
** |
|
Термобумага SEIKO |
950 00 09 |
** |
|
Принтер для печати этикеток ZEBRA |
950 00 10 |
** |
таблицы 5
|
Наименование |
Обозначение |
Количество, шт. |
|
Этикетки для принтера типа ZEBRA |
950 00 11 |
** |
|
Руководство по эксплуатации |
VacuDAP.001-01 РЭ |
1 |
|
Методика поверки |
- |
1 |
|
* Для модификации VacuDAP standard. ** По запросу заказчика | ||
Таблица 2 -
VacuDAP
|
Наименование характеристики |
Значение |
|
Диапазон измерений произведения кермы в воздухе на площадь, мкГр^м2
|
от 0,1 до 99 999 999 от 1 до 99 999 999 |
|
Пределы допускаемой основной относительной погрешности измерений произведения кермы в воздухе на площадь на режиме RQR5 по ГОСТ Р МЭК 61267-2001, % |
±15 |
|
Диапазон измерений произведения мощности кермы в воздухе на площадь, мкГр^м2/мин
|
от 6,0 до 280 000 от 60 до 2 200 000 |
|
Пределы допускаемой основной относительной погрешности измерений произведения мощности кермы в воздухе на площадь на режиме RQR5 по ГОСТ Р МЭК 61267-2001, % |
±15 |
|
Рабочий диапазон анодных напряжений рентгеновской трубки, кВ |
от 40 до 150 |
|
Дополнительная погрешность, вызванная зависимостью чувствительности от энергии в диапазоне регистрируемых энергий фотонов относительно чувствительности к рентгеновскому излучению на режиме RQR5 по ГОСТ Р МЭК 61267-2001 (энергетическая зависимость), % |
от -15 до +2 |
|
Нормальные условия измерений:
|
от +15 до +25 от 86,0 до 106,7 от 30 до 80 0,20 |
Таблица 3 - Основные технические
VacuDAP
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +40 от 10 до 80 от 84 до 106,7 |
|
Эквивалентная фильтрация ионизационной камеры (при анодном напряжении 70 кВ), мм А1, не более |
0,2 |
|
Дрейф показаний произведения кермы в воздухе на площадь, вызванный током утечки за 1 час, мкГр^м2, не более |
0,1 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Напряжение питания, В
|
от 207 до 253 от 10 до 30 |
|
Потребляемая мощность, В^А, не более |
2 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- ионизационная камера | |
|
длина |
182 |
|
ширина |
165 |
|
высота |
18 |
|
- устройство индикации | |
|
длина |
160 |
|
ширина |
100 |
|
высота |
38 |
|
Масса, г, не более: | |
|
- ионизационная камера |
260 |
|
- устройство индикации |
220 |
Таблица 4 - Показатели надежности VacuDAP
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
