Сведения о средстве измерений: 93732-24 Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена

Номер по Госреестру СИ: 93732-24
93732-24 Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена
(Обозначение отсутствует)

Назначение средства измерений:
Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена предназначены для непрерывных измерений объемной доли оксида этилена и оксида пропилена и сигнализации при достижении измеряемой величиной установленных пороговых значений в воздухе рабочей зоны.

сертификация программного обеспечения
Внешний вид. Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена
Рисунок № 1
Внешний вид. Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена
Рисунок № 2

Общие сведения

Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195562
ID в реестре СИ - 1421196
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Завод синтанолов" (ООО "Завод синтанолов")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_22 Анализ рынка поверки Пензы

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Завод синтанолов" (ООО "Завод синтанолов")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90175-23

 Весы автомобильные электронные , ВЭС-60А2
Общество с ограниченной ответственностью "Завод синтанолов" (ООО "Завод синтанолов") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
93732-24

 Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена, Обозначение отсутствует
Общество с ограниченной ответственностью "Завод синтанолов" (ООО "Завод синтанолов") (РОССИЯ г. Нижний Новгород) 		ОТ
МП 		1 год
Отчет - MI_19 Распределение средств измерений по странам производства (страна, год, кол-во типов СИ)

Бесплатный

Кто поверяет Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)		 РСТ
  • Без модификации
    		•  3 3 0 0 3 3 0

    Стоимость поверки Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В состав программного обеспечения систем (далее - ПО) входит встроенное метрологически значимое ПО ЦБУ. ПИП являются аналоговыми устройствами и не содержат ПО. Идентификационные данные метрологически значимой части ПО ЦБУ приведены в таблице 3. Конструкция ЦБУ 9020 LCD и 9020 SIL исключает несанкционированного влияния на ПО и измерительную информацию.

    GasGard XL возможность

    соответствии

    Уровень защиты программного обеспечения «средний» в

    с Р 50.2.077-2014.

    Место нанесения

    заводского номера

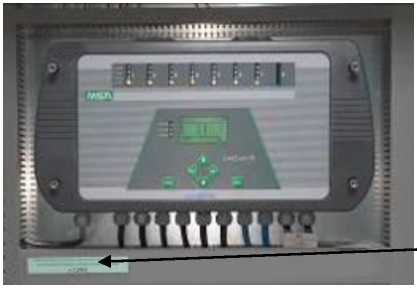

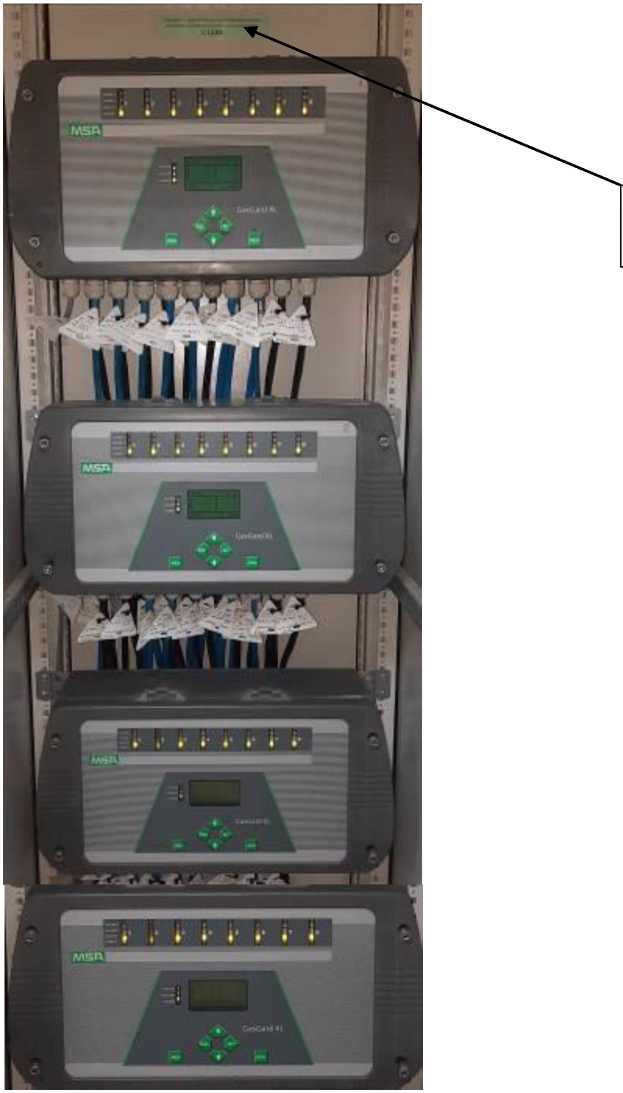

    Рисунок 1 - Общий вид ЦБУ системы, зав. № 1281, места нанесения заводского номера системы

    Место нанесения

    заводского номера

    Таблица 3 -

    обеспечения ЦБУ GasGard XL

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    GasGard XL

    Номер версии (идентификационный номер) ПО

    2.Х.Х*

    *Х - относится к метрологически незначимой части и принимает значение от 0 до 9


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте 4 «Использование по назначению» документа ЗС-1281/1283 РЭ «Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной газовых

    поверочной схемы для средств измерений содержания компонентов в и газоконденсатных средах»;

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение

    Основные положения.

    измерительных

    систем.

    Правообладатель

    Общество с ограниченной (ООО «Завод синтанолов»)

    ИНН 5260123469

    Юридический адрес: 603005, г. Нижний Новгород, Верхне-Волжская наб., д. 8/59

    ответственностью

    «Завод

    синтанолов»

    Изготовитель

    Общество с ограниченной ответственностью «Завод синтанолов» (ООО «Завод синтанолов»)
    ИНН 5260123469
    Юридический адрес: 603005, г. Нижний Новгород, Верхне-Волжская наб., д. 8/59 Адрес места осуществления деятельности: 606000, Нижегородская обл., г. Дзержинск, Восточная промышленная зона

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

    Правообладатель

    Общество с ограниченной (ООО «Завод синтанолов»)
    ИНН 5260123469
    Юридический адрес: 603005, г. Нижний Новгород, Верхне-Волжская наб., д. 8/59
    ответственностью
    «Завод
    синтанолов»

    Принцип действия систем измерительных газоаналитических контроля концентраций оксида этилена и оксида пропилена (далее - системы) определяется входящими в их состав первичными измерительными преобразователями (далее - ПИП) в виде датчиков, основанных на термокаталитическом методе. Принцип действия ПИП основан на образовании тепловой энергии при окислении целевого газа на поверхности активного элемента датчика ПИП и преобразовании  изменения температуры в сигнал электрического  сопротивления,

    пропорциональный концентрации определяемого компонента в целевом газе.

    Системы являются стационарными автоматическими многоканальными измерительными устройствами непрерывного действия. Системы представляют собой единичный экземпляр: система, зав. № 1281, система, зав. № 1283.

    Конструктивно системы представляют собой измерительные каналы (далее - ИК), которые состоят из центрального блока управления, питания и сигнализации (далее - ЦБУ), ПИП и линии связи ЦБУ с ПИП. ЦБУ располагаются в приборном шкафу и поддерживают подключение от одного до восьми ПИП.

    В качестве ПИП используются датчики 47K во взрывозащищенном корпусе. Датчики не имеют устройств отображения информации и используются только в комплекте с ЦБУ. В качестве ЦБУ используются контроллеры 9020 LCD, 9020 SIL, GasGard XL. Состав систем приведен в таблицах 1, 2.

    Заводские номера систем имеют цифровой формат и нанесены типографской печатью на самоклеящуюся этикетку, расположенную на приборном шкафу. Заводские номера ПИП имеют буквенно-цифровой и цифровой формат, нанесены типографской печатью на самоклеящуюся этикетку, расположенную на боковой стороне корпуса ПИП. Заводские номера ЦБУ 9020 LCD, ЦБУ 9020 SIL имеют буквенно-цифровой и цифровой формат, нанесены типографской печатью на самоклеящуюся этикетку, расположенную на панели приборного шкафа. Заводские номера ЦБУ GasGard XL имеют цифровой формат и нанесены типографской печатью на самоклеящуюся этикетку, расположенную на передней поверхности корпуса ЦБУ. Конструкция систем не предусматривает возможность нанесения знака поверки. Корпус ПИП, ЦБУ 9020 LCD, ЦБУ 9020 SIL металлический, окрашиваемый в цвета, которые определяет изготовитель, корпус GasGard XL пластиковый, окрашиваемый в цвета, которые определяет изготовитель.

    Пломбирование систем не предусмотрено.

    Общий вид ЦБУ, входящих в состав систем, и места нанесения заводского номера систем представлены на рисунках 1, 2. Общий вид ПИП, входящих в состав систем, представлен на рисунке 3.

    Таблица 1 - Состав системы, зав. № 1281

    ЦБУ

    Зав. № ЦБУ

    ПИП

    Зав. № ПИП

    Определяемый компонент

    9О2О LCD

    19790732

    47К

    1/1

    ОЭ, ОП

    47К

    1/2

    ОЭ, ОП

    9О2О LCD

    25615

    47К

    1/3

    ОЭ, ОП

    47К

    1/12

    ОЭ, ОП

    9О2О LCD

    22457

    47К

    1/4

    ОЭ, ОП

    47К

    1/17

    ОЭ, ОП

    9О2О LCD

    12L50824P

    47К

    1/5

    ОЭ, ОП

    47К

    1/19

    ОЭ, ОП

    9О2О LCD

    25625

    47К

    1/6

    ОЭ, ОП

    47К

    1/7

    ОЭ, ОП

    9О2О LCD

    25641

    47К

    1/8

    ОЭ, ОП

    47К

    1/10

    ОЭ, ОП

    9О2О LCD

    25642

    47К

    1/9

    ОЭ, ОП

    47К

    1/21

    ОЭ, ОП

    9О2О LCD

    25644

    47К

    1/11

    ОЭ, ОП

    47К

    1/16

    ОЭ, ОП

    9О2О LCD

    22467

    47К

    1/13

    ОЭ, ОП

    47К

    1/14

    ОЭ, ОП

    9О2О LCD

    09N37142M

    47К

    1/15

    ОЭ, ОП

    47К

    1/18

    ОЭ, ОП

    9О2О LCD

    17976637

    47К

    900.508

    ОЭ, ОП

    47К

    900.509

    ОЭ, ОП

    9О2О LCD

    10М41306М

    47К

    900.506

    ОЭ, ОП

    47К

    900.507

    ОЭ, ОП

    9О2О LCD

    10М41310М

    47К

    900.505

    ОЭ, ОП

    47К

    900.501

    ОЭ, ОП

    9О2О LCD

    10М41305М

    47К

    900.500

    ОЭ, ОП

    47К

    900.502

    ОЭ, ОП

    ЦБУ

    Зав. № ЦБУ

    ПИП

    Зав. № ПИП

    Определяемый компонент

    ОП20 Т

    1 Q/l Д^2 1 Q

    47К

    000.503

    ОЭ, ОП

    9020    I

    1o4D/21O

    47К

    000.504

    ОЭ, ОП

    0020 STT

    S-A-04.20-

    47К

    000.510

    ОЭ, ОП

    9020 S TL

    10007552

    47К

    000.511

    ОЭ, ОП

    47К

    AZT 20

    ОЭ, ОП

    47К

    АЕ 031

    ОЭ, ОП

    GasGard XL

    7821

    47К

    АЕ 032

    ОЭ, ОП

    47К

    АЕ 033

    ОЭ, ОП

    47К

    АЕ 070

    ОЭ, ОП

    GasGard XL

    7821

    47К

    АЕ 071

    ОЭ, ОП

    47К

    АЕ 072

    ОЭ, ОП

    47К

    АЕ 073

    ОЭ, ОП

    Примечание - ОЭ

    - оксид этилена, ОП - оксид пропилена.

    Таблица 2 - Состав системы, зав. № 1283

    ЦБУ

    Зав. № ЦБУ

    ПИП

    Зав. № ПИП

    Определяемый компонент

    GasGard XL

    7775

    47K

    741

    ОП

    47K

    742

    ОП

    47К

    743

    ОП

    47К

    744

    ОП

    47К

    745

    ОП

    47К

    746

    ОП

    47К

    747

    ОЭ, ОП

    47К

    748

    ОЭ

    GasGard XL

    7777

    47К

    740

    ОЭ, ОП

    47К

    750

    ОЭ, ОП

    47К

    751

    ОЭ

    47К

    752

    ОЭ

    47К

    753

    ОЭ

    47К

    754

    ОЭ

    47К

    755

    ОЭ

    47К

    756

    ОЭ

    GasGard XL

    7776

    47К

    757

    ОЭ, ОП

    47К

    758

    ОЭ, ОП

    47К

    750

    ОЭ, ОП

    47К

    760

    ОЭ, ОП

    47К

    761

    ОЭ, ОП

    47К

    762

    ОЭ, ОП

    47К

    763

    ОЭ, ОП

    47К

    764

    ОЭ, ОП

    ЦБУ

    Зав. № ЦБУ

    ПИП

    Зав. № ПИП

    Определяемый компонент

    GasGard XL

    7822

    47К

    770

    ОЭ, ОП

    47К

    771

    ОЭ, ОП

    47К

    772

    ОЭ, ОП

    47К

    773

    ОЭ, ОП

    47К

    774

    ОЭ, ОП

    47К

    775

    ОЭ, ОП

    47К

    776

    ОЭ, ОП

    47К

    777

    ОЭ, ОП

    Примечание - ОЭ - оксид этилена, ОП - оксид пропилена.

    Внешний вид. Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения

    заводского номера

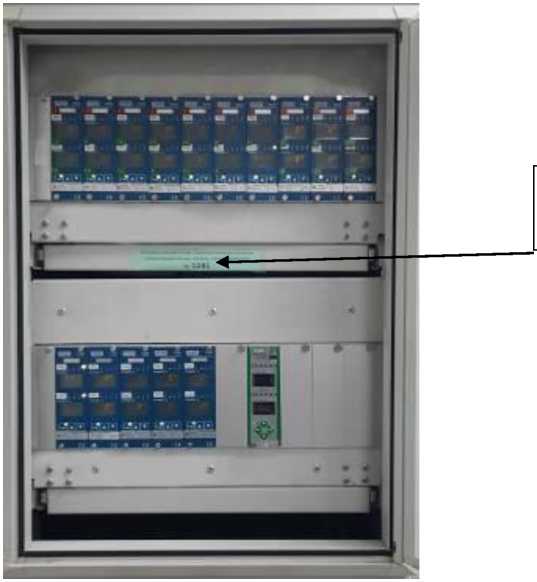

    Рисунок 2 - Общий вид ЦБУ системы, зав. № 1283, место нанесения заводского номера системы

    Внешний вид. Системы измерительные газоаналитические контроля концентраций оксида этилена и оксида пропилена (Обозначение отсутствует), http://oei-analitika.ru

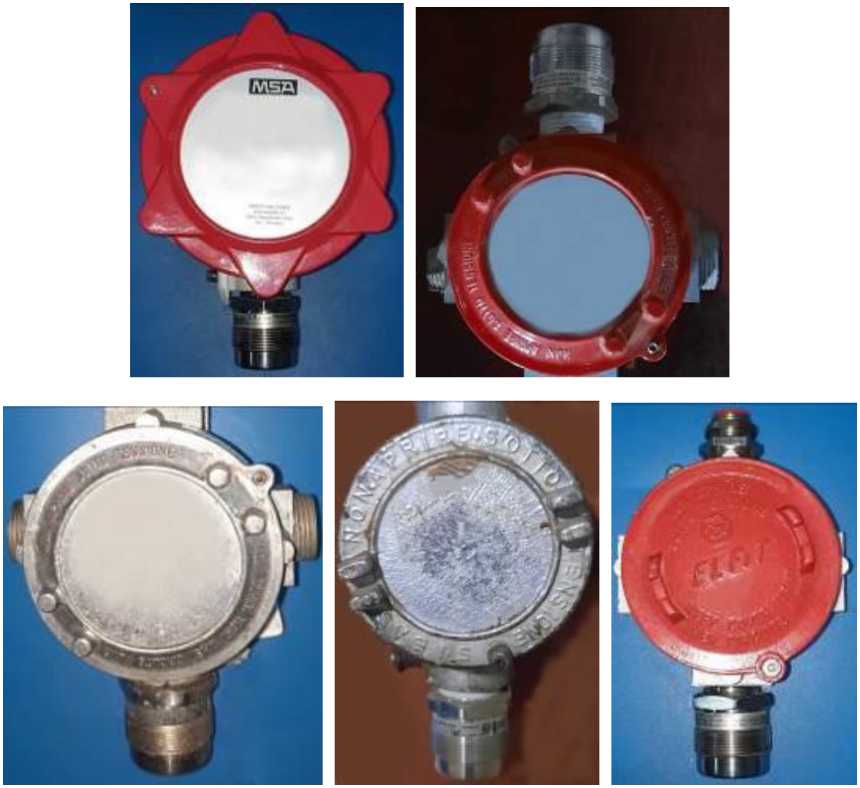

    Рисунок 3 - Общий вид ПИП


    Таблица 7 - Комплектность

    Наименование

    Обозначение

    Количество

    Система измерительная газоаналитическая контроля концентраций оксида этилена и оксида пропилена

    -

    1 шт.

    Руководство по эксплуатации

    ЗС-1281/1283 РЭ

    1 экз.

    Паспорт

    ЗС-1281 ПС

    ЗС-1283 ПС

    1 экз.


    Таблица 4 - Диапазоны измерений объемной доли определяемых компонентов, пределы допускаемой основной абсолютной погрешности

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента1)

    Пределы допускаемой основной абсолютной погрешности

    % НКПР

    %

    % НКПР

    %

    Оксид этилена (С2Н4О)

    от 0 до 50

    от 0 до 1,3

    ±5

    ±0,13

    Оксид пропилена (СзНбО)

    от 0 до 50

    от 0 до 0,95

    ±5

    ±0,095

    1)Значения НКПР в соответствии с ГОСТ 31610.20-1-2020

    Таблица 5 -

    Наименование характеристики

    Значение

    Время установления показаний Т0,9, с, не более, для определяемых компонентов:

    • - оксид этилена (С2Н4О)

    • - оксид пропилена (С3Н6О)

    40

    60

    Предел допускаемой вариации выходного сигнала в долях от предела допускаемой основной абсолютной погрешности

    1,0

    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности1^

    ±1,0

    Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 % относительно нормальных условий измерений, в долях от предела допускаемой основной погрешности1)

    ±0,5

    1) Нормальные условия измерений:

    • - температура окружающей среды от 15 °С до 25 °С;

    • - относительная влажность окружающей среды от 30 % до 80 %.

    Таблица 6 - Основные технические

    Наименование характеристики

    Значение

    Время срабатывания сигнализации, с, не более

    5

    Параметры электрического питания ЦБУ 9020 LCD:

    - напряжение постоянного тока, В

    от 18 до 32

    - напряжение переменного тока, В

    от 85 до 265

    - частота переменного тока, Гц

    от 49 до 51

    Параметры электрического питания ЦБУ 9020 SIL:

    - напряжение постоянного тока, В

    от 20 до 28

    - напряжение переменного тока, В

    от 195 до 265

    - частота переменного тока, Гц

    от 50 до 60

    Параметры электрического питания ЦБУ GasGard XL:

    - напряжение постоянного тока, В

    от 18 до 32

    - напряжение переменного тока, В

    от 85 до 265

    - частота переменного тока, Гц

    от 49 до 51

    Потребляемая мощность, Вт, не более:

    - ЦБУ 9020 LCD

    6

    - ЦБУ 9020 SIL

    6

    - ЦБУ GasGard XL

    100

    - ПИП

    1

    Габаритные размеры ПИП, мм, не более:

    - высота

    120

    - ширина

    150

    - длина

    190

    Габаритные размеры ЦБУ 9020 LCD, мм, не более:

    - высота

    140

    - ширина

    45

    - длина

    260

    Габаритные размеры ЦБУ 9020 SIL, мм, не более:

    - высота

    140

    - ширина

    45

    - длина

    260

    Габаритные размеры ЦБУ GasGard XL, мм, не более:

    - высота

    140

    - ширина

    280

    - длина

    530

    Масса ПИП, кг, не более

    1,5

    Масса ЦБУ, кг, не более:

    - 9020 LCD

    0,8

    - 9020 SIL

    1,0

    - GasGard XL

    5,0

    Наименование характеристики

    Значение

    Условия эксплуатации ПИП:

    • - температура окружающей среды, °С

    • - относительная влажность окружающей среды, %

    • - атмосферное давление, кПа

    от -40 до +40

    от 10 до 95

    от 84 до 106

    Условия эксплуатации ЦБУ:

    • - температура окружающей среды, °С

    • - относительная влажность окружающей среды, %

    • - атмосферное давление, кПа

    от +15 до +25

    от 30 до 80

    от 84 до 106

    Маркировка взрывозащиты ПИП

    1Ех db IIC Т4/Т6 Gb X Ex tb IIIB Db Т85°С/ Т135°С X


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
