Номер по Госреестру СИ: 93772-24
93772-24 Газоанализаторы
(АПЛ-МВ)
Назначение средства измерений:
Газоанализаторы АПЛ-МВ (далее - газоанализаторы) предназначены для измерения объемной доли паров компонентов ракетного топлива (далее - КРТ): NO2 и НДМГ в воздухе помещений и рабочих зон.

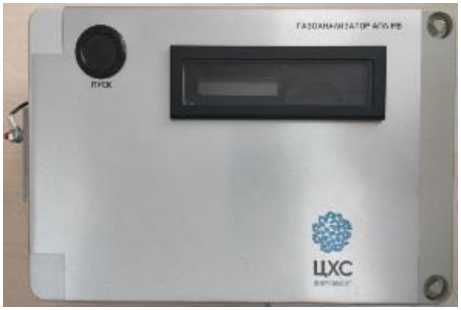

Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2

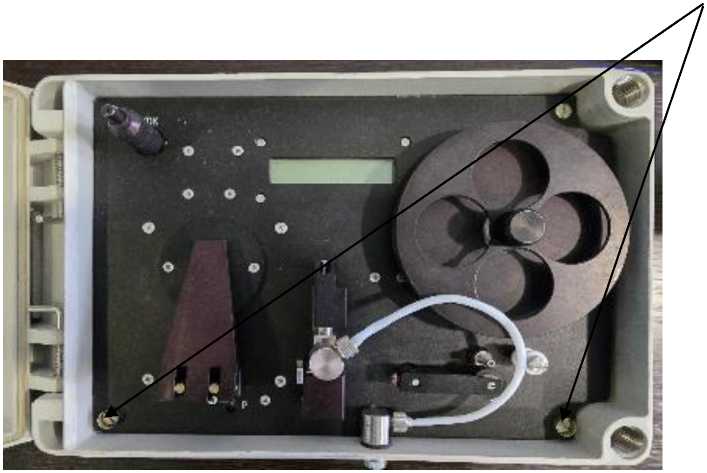

Внешний вид.
Газоанализаторы
Рисунок № 3
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195541
ID в реестре СИ - 1421174
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Головной центр стандартизации
Страна - РОССИЯ
Населенный пункт - метрологии и сертификации в химическом комплексе "Центрохимсерт" (АО "Центрохимсерт"), г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Газоанализаторы (АПЛ-МВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Головной центр стандартизации
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93772-24 |
Газоанализаторы, АПЛ-МВ Акционерное общество "Головной центр стандартизации (РОССИЯ метрологии и сертификации в химическом комплексе "Центрохимсерт" (АО "Центрохимсерт"), г. Москва) |
ОТ МП |
1 год |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Газоанализаторы (АПЛ-МВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы (АПЛ-МВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное содержания
внутренняя программа микроконтроллера для Встроенное ПО газоанализатора обеспечивает
предприятием-изготовителем определяемых компонентов.
специально для решения задач измерения
Встроенное ПО -функционирования прибора. следующих функций:
-
- самодиагностику;
-
- обработку измерительной информации от первичного измерительного преобразователя;
-
- проведение градуировки газоанализатора;
-
- формирование аналогового и/или цифрового выходного сигнала. Идентификационные данные программного обеспечения приведены в таблице 2.
обеспечения выполнение
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
APL-MV ver 1.1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Знак утверждения типа
Знак утверждения типананосится на шильд средства измерений методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ЦРФМ.413322.001РЭ «Газоанализатор АПЛ-МВ. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р МЭК 61207-1-2009 «Газоанализаторы. Выражение эксплуатационных характеристик. Часть 1. Общие положения»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»;
ЦРФМ.413322.001 ТУ Газоанализатор АПЛ-МВ. Технические условия.
ПравообладательМинистерство обороны Российской Федерации (Минобороны России) ИНН 7704252261
Юридический адрес: 119160, г. Москва, ул. Знаменка, д. 19
Изготовитель
Акционерное общество «Головной центр стандартизации, метрологии и сертификации в химическом комплексе «Центрохимсерт» (АО «Центрохимсерт») ИНН 7726671668Адрес юридического лица: 115230, г. Москва, Электролитный пр-д, д. 1, к. 4, ком. 208 Адрес места осуществления деятельности: 129226, г. Москва,
ул. Сельскохозяйственная, д. 12А, стр. 1
Тел. (факс): +7 (499) 750-21-51
Е-mail: chemsert@yandex.ru
Испытательный центр
Акционерное общество «Головной центр стандартизации, метрологии и сертификации в химическом комплексе «Центрохимсерт» (АО «Центрохимсерт») Адрес юридического лица: 115230, г. Москва, Электролитный пр-д, д. 1, к. 4, ком. 208 Адрес места осуществления деятельности: 129226, г. Москва, ул. Сельскохозяйственная, д. 12А, стр. 1Тел. (факс): +7 (499) 750-21-51
Е-mail: chemsert@yandex.ru
Принцип действия газоанализаторов основан на фотоколометрическом методе измерения концентрации определяемого компонента в газовой смеси с использованием различных ленточно-кассетных преобразователей (ПЛК).
Газоанализаторы представляют собой стационарные автоматические средства измерений циклического действия.
Способ подачи контролируемой среды в газоанализаторы - принудительный, обеспечиваемый встроенным побудителем расхода.
Работа газоанализаторов основана на фотометрическом наблюдении за изменением оптического свойства (коэффициента пропускания) рабочего участка ленточного чувствительного элемента (далее - ЛЧЭ), пропитанного специальным составом, обеспечивающим цветовую химическую реакцию с определяемым компонентом. При контакте рабочего участка ЛЧЭ с анализируемым воздухом, изменение коэффициента пропускания рабочего участка ЛЧЭ происходит тем быстрее, чем выше концентрация опреляемого компонента.
Газоанализаторы обеспечивают:
-
- непрерывное измерение объемной доли паров компонентов ракетного топлива (далее - КРТ): NO2 и НДМГ в воздухе помещений и рабочих зон;
-
- выдачу на встроенный дисплей информации о наименовании определяемого компонента, о значении концентрации определяемого компонента с указанием единицы измерения в % объемных долей, в мг/м3 (пересчет значений объемной доли Х, %, в массовую концентрацию С, мг/м3, проводят по формуле: С Х^М/Vm. где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль), значений ПДК (значения ПДК согласно ГОСТ 12.1.005-88), а также диагностические сообщения;
-
- выдачу пакетов данных в формате RS-485, содержащих результат измерения концентрации определяемого компонента либо диагностические сообщения, в т.ч. сообщения о неисправности, с указанием кода (вида) неисправности.
Газоанализаторы выполнены в виде моноблочного конструктива.
Информация о концентрации определяемого компонента выводится на дисплей газоанализаторов в следующей форме:
- наименование определяемого КРТ в соответствии с таблицей 1;
- значение концентрации определяемого компонента;
- размерность: объемная доля, %, ПДК.
Таблица 1
|
Определяемый компонент |
Тип используемого преобразователя ленточнокассетного |
Диапазон измерений, объемная доля,% |
Диапазон показаний, объемная доля,% |
|
Несимметричный диметилгидразин (НДМГ) |
ПЛК-25 |
от 0,000002 до 0,00004 |
от 0,000002 до 0,0002 |
|
Диоксид азота (N02) |
ПЛК-22 |
от 0,00005 до 0,001 |
от 0,00005 до 0,005 |
Электропитание газоанализаторов осуществляется от источника постоянного тока с номинальным выходным напряжением 24 В.
Газоанализаторы обеспечивают выдачу диагностической информации о характере неисправности и об окончании или обрыве ленточного чувствительного элемента.
Газоанализаторы используются в составе системы газового контроля 14Н533. Нанесение знака поверки на корпус газоанализаторов не предусмотрено.
Пломбирование газоанализаторов выполнено на лицевой панели в гнездах крепежных винтов клеймом ОТК предприятия-изготовителя и военного представителя по мастике битумной № 1 ГОСТ 18680-73.
Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом лазерной гравировки на идентификационную табличку - шильд, расположенную на правой боковой стороне корпуса газоанализатора.
Общий вид газоанализатора с указанием места нанесения заводского номера, знака утверждения типа и мест пломбирования представлен на рисунке 1.
Место
нанесения заводского номера
номера
есто нанесения
...есто нанесения знака утверждения типа
Места пломбирования
Рисунок 1 - Общий вид газоанализатора с указанием места нанесения заводского номера, знака утверждения типа и мест пломбирования
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
АПЛ-МВ |
1 шт. |
|
Преобразователь ПЛК-22 |
УТАМ5.184.000- |
В соответствии с определяемым компонентом |
|
Преобразователь ПЛК-25 |
УТАМ5.184.000- | |
|
Руководство по эксплуатации |
ЦРФМ.413322.001РЭ |
1 экз. |
|
Формуляр |
ЦРФМ.413322.001ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Преобразователь ПЛК. Этикетка |
- |
1 экз. |
Метрологические характеристики газоанализаторов приведены в таблице 3, дополнительные метрологические характеристики приведены в таблице 4, основные технические характеристики приведены в таблице 5.
Таблица 3 -
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля, % |
Пределы допускаемой основной относительной погрешности, % | |
|
Несимметричный |
от 0,000002 до 0,00004 |
от 0,000002 до 0,000004 включ. |
±0,000001 |
- |
|
диметилгидразин (НДМГ) |
св. 0,000004 до 0,00004 |
- |
±25 | |
|
Диоксид азота |
от 0,00005 до |
от 0,00005 до 0,0001 включ. |
±0,000026 |
- |
|
(N02) |
0,001 |
св. 0,0001 до 0,001 |
- |
±25 |
Таблица 4 - Дополнительные
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности газоанализатора, вызванные изменением температуры окружающей среды в рабочем диапазоне температур на каждые 10 °С относительно нормальных условий измерений1), в долях от пределов основной погрешности, % |
± 0,6 |
|
Пределы допускаемой дополнительной погрешности газоанализатора, вызванные изменением относительной влажности анализируемой газовой смеси на каждые 10 % относительно нормальных условий измерений1), в долях от пределов основной погрешности, % |
± 1,5 |
|
1) Нормальные условия измерений (температура окружающего воздуха от 15 °С до 25 °С; относительная влажность окружающего воздуха от 50 % до 60 %; атмосферное давление от 98,0 до 104,6 кПа) | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от +5 до +35 |
|
- диапазон относительной влажности воздуха при температуре +25 °С, % |
от 30 до 80 |
|
- диапазон атмосферного давления, кПа |
от 93,2 до 106,7 |
|
Напряжение постоянного тока, В |
24 |
|
Потребляемая электрическая мощность, В^А, не более |
40,0 |
|
Габаритные размеры, мм, не более: - высота |
185 |
|
- ширина |
256 |
|
- длина |
305 |
|
Масса, кг, не более |
5,2 |
|
Время готовности газоанализатора к работе, с, не более |
60 |
|
Расход анализируемого воздуха, л/ч |
15±5 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной непрерывной работы за 168 ч (при доверительной вероятности 0,9), не менее |
0,995 |
|
Назначенный ресурс работы газоанализатора, ч |
33000 |
