Наименование

Обозначение

Количество

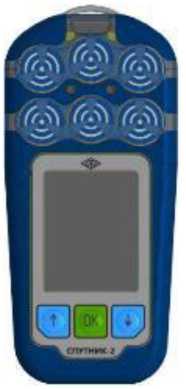

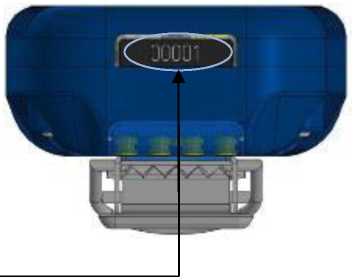

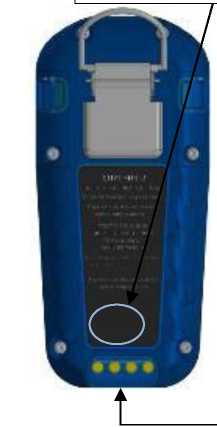

Газоанализатор

СПУТНИК-2

1 шт.

Руководство по эксплуатации

2ПБ.999.059 РЭ

1 экз.

Формуляр

2ПБ.999.059 ФО

1 экз.

Газовый компонент (измерительный канал)

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности

Цена деления наименьшего разряда

Диапазон регулирования порога срабатывания сигнализации

Метан

(CH4)

от 0 до 100 % об. д.

от 0 до 2,5 % об. д. включ.

± 0,1

% об.д. (абс.)

0,01 % об.д.

от 0,5 до 2,5 % об.д.

св. 2,5 до 4,4 % об. д.

± 5 %

(отн.)

Углекислый газ (СО2)

от 0 до 5,5 % об. д.

от 0 до 2 % об. д. включ.

± 0,1

% об.д. (абс.)

0,01 % об.д

от 0,2 до 1,0 % об.д.

св. 2 до 5 % об. д.

± 5 %

(отн.)

Т а б л и ц а 3 - Метрологические характеристики (электрохимические сенсоры)

Газовый компонент (измерительный канал)

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности

Цена деления наименьшего разряда

Диапазон регулирования порога срабатывания сигнализации

Кислород

(O2)

от 0 до 31 % об. д.

от 0 до 30 % об. д.

± 0,5

% об.д. (абс.)

0,1 % об.д

от 18,5 до 21 % об.д.

Угарный газ (СО)

от 0 до 500 млн^-1

от 0 до 50 млн^-1

включ.

± 5

млн^-1 (абс.)

1 млн¹

от 10 до 100 млн^-1

св. 50 до 400 млн^-1

± 10 %

(отн.)

Диоксид азота (NO2)

от 0 до 25 млн^-1

от 0 до 20 млн^-1

±(0,5+0,15^Свх) млн^-1 (абс.)

0,1 млн^-1

от 1 до 10

млн^-1

Диоксид серы (SO2)

от 0 до 25 млн^-1

от 0 до 4 млн^-1

включ.

± 0,8 млн^-1 (абс.)

0,1 млн ¹

от 1 до 10

млн^-1

св. 4 до 20 млн^-1

± 20 %

(отн.)

Примечания:

• 1 Свх - значение концентрации определяемого компонента на входе газоанализатора.

• 2 При наличии водорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам СО, SO2, NO2.

• 3 При наличии сероводорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам SO2.

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности:

- от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С

1,0

- от изменения относительной влажности окружающей среды до 98 % при температуре 35 °С

1,0

- от изменения пространственного положения газоанализатора на угол 90° от вертикальной оси в любом направлении

0,5

Время установления показаний Т90, с, не более: - измерительные каналы O2, СO, CO2, CH4

30

- измерительные каналы SO2, NO2

60

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 97,3 до 105,3

Наименование характеристики

Значение

Время прогрева, мин, не более

1

Время срабатывания сигнализации, с, не более:

• - измерительные каналы O2, СO, CO2, CH4

• - измерительный канал SO2, NO2

10

30

Номинальное напряжение питания, В

3,2

Габаритные размеры, мм, не более:

• - высота

• - длина

• - ширина без учета скобы для крепления (с учетом скобы для крепления)

154

72

32 (47)

Масса, кг, не более

0,40

Условия эксплуатации:

• - диапазон температуры окружающей среды, °С

• - относительная влажность при температуре 35 °С, %, не более

• - диапазон атмосферного давления, кПа

от -40 до +50 100

от 87,8 до 130

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP67

Маркировка взрывозащиты

PO Ex ia I Ma X 0Ex ia 11С T4 Ga X

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

30000
