Номер по Госреестру СИ: 93750-24
93750-24 Спектрометры подводные
(РЭМ-4Х)
Назначение средства измерений:
Спектрометры подводные РЭМ-4Х (далее - спектрометры) для регистрации спектров гамма-излучения и измерений активности при исследовании радиационной обстановки в водной среде.
Внешний вид.
Спектрометры подводные
Рисунок № 1
Внешний вид.
Спектрометры подводные
Рисунок № 2
Внешний вид.
Спектрометры подводные
Рисунок № 3
Общие сведения
Дата публикации - 08.11.2024
Срок свидетельства - 08.11.2029
Номер записи - 195539
ID в реестре СИ - 1421084
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РЭМ-4-76-02Б, РЭМ-4-76-02, РЭМ-4-50-02,
Производитель
Изготовитель - Федеральное государственное бюджетное учреждение "Национальный исследовательский центр "Курчатовский институт" (НИЦ "Курчатовский институт")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2661 от 2024.11.08 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Спектрометры подводные (РЭМ-4Х)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное бюджетное учреждение "Национальный исследовательский центр "Курчатовский институт" (НИЦ "Курчатовский институт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93750-24 08.11.2029 |
Спектрометры подводные, РЭМ-4Х Федеральное государственное бюджетное учреждение "Национальный исследовательский центр "Курчатовский институт" (НИЦ "Курчатовский институт") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Кто поверяет Спектрометры подводные (РЭМ-4Х)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| НИЦ "КУРЧАТОВСКИЙ ИНСТИТУТ" (0521) | 7 | 7 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры подводные (РЭМ-4Х)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры управляются с помощью программного обеспечения (далее - ПО) «NewCoPra4X», которое обеспечивает контроль аппаратуры через протоколы связи, а также отображение энергетического распределения (спектров), сохранение и протоколирование результатов. В программном обеспечении «NewCoPra4X» имеется один метрологически значимый модуль newcopra4x.exe.
Модуль может быть проконтролирован на целостность средством подсчета контрольной суммы по методу CRC32. Идентификационные параметры модуля содержатся в таблице 1.
Таблица 1 -
|
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии ПО |
Контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового кода |
|
NewCoPra4X |
newcopra4x.exe |
4.0 |
507704DB |
CRC32 |
| ||||
Уровень защиты ПО и измерительной информации спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на боковую поверхность спектрометров методом гравировки.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Описание и работа» и «Использование по назначению» документа КУМП.6219.00.000 РЭ «Спектрометры подводные РЭМ-4Х. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 4.59-79 «СПКП. Средства измерений ионизирующих излучений. Номенклатура показателей»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
КУМП.6219.00.000 ТУ «Спектрометры подводные РЭМ-4Х. Технические условия».
ПравообладательФедеральное государственное бюджетное учреждение «Национальный исследовательский центр «Курчатовский институт» (НИЦ «Курчатовский институт») ИНН 7734111035
Адрес юридического лица: 123182, г. Москва, пл. Академика Курчатова, д. 1
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
«Всероссийский радиотехнических
г. Солнечногорск,
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Спектрометры представляют собой приборы для регистрации импульсов, возникающих при взаимодействии гамма-излучения с материалом кристалла чувствительного элемента детектора. Амплитуда регистрируемых импульсов пропорциональна энергии вызвавшей их частицы, скорость счета импульсов пропорциональна активности измеряемого счетного образца.
Спектрометры состоят из сцинтилляционного детектора, изготовленного на основе кристалла германата висмута Bi4Ge3O12 (BGO), вакуумного фотоэлектронного умножителя (ФЭУ), платы электроники спектрометра, платы питания ФЭУ и литий-полимерного аккумулятора.
Спектрометры имеют три модификации: РЭМ-4-25 «Щуп», РЭМ-4-50 и РЭМ-4-76. Модификации отличаются размерами кристалла BGO, относительным энергетическим разрешением линии 662 кэВ, габаритными размерами и массой.
Принцип действия спектрометров основан на преобразовании энергии гамма-квантов ионизирующего излучения в электрический сигнал, последующем накоплении статистики событий информационного потока (получение спектра) и обработке информации для определения характеристик ионизирующего излучения и радионуклидного состава радиоактивного загрязнения. Под воздействием гамма-излучения в кристалле BGO образуются фотоны световой вспышки, которые пропорциональны энергии гамма-квантов. Образовавшиеся фотоны попадают в ФЭУ, где происходит их преобразование в фотоэлектроны с дальнейшим многократным увеличением их количества системой динодов за счет механизма вторичной электронной эмиссии. В результате этого на аноде ФЭУ регистрируется электрический импульс. Полученный сигнал на плате электроники спектрометра преобразуется в цифровой код. Получаемые коды накапливаются в модуле памяти процессора спектрометра и образуют энергетический спектр излучения - зависимость количества зарегистрированных импульсов от энергии излучения.
Общий вид спектрометров с указанием мест нанесения заводского номера, пломбировки и знака утверждения типа приведен на рисунках 1.1 - 1.3. Заводской номер (в формате XX - две цифры, образующие порядковый номер) на поверхность спектрометров наносится вдоль оси корпуса спектрометра методом гравировки. Пломбирование спектрометров выполняется с помощью свинцовой пломбы. Возможность нанесения знака поверки на спектрометры отсутствует.

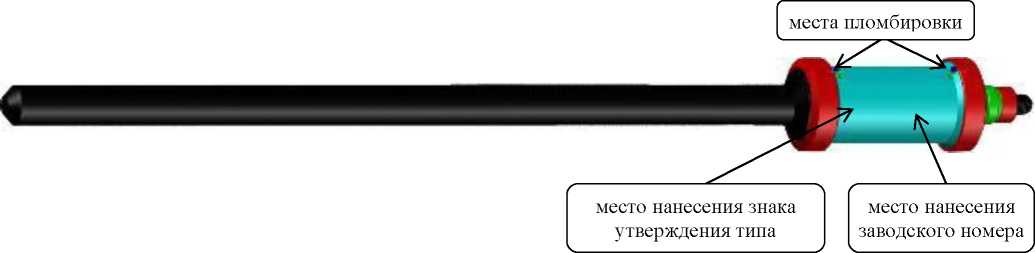

Рисунок 1.1 - Общий вид спектрометра РЭМ-4-25 «Щуп»

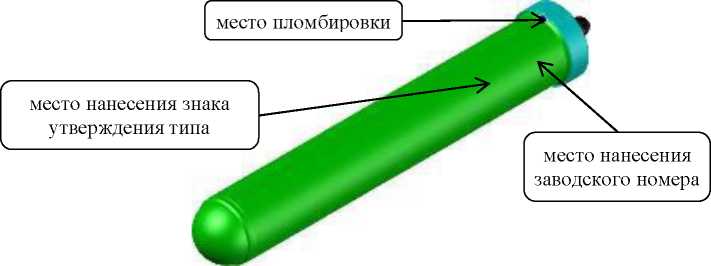

Рисунок 1.2 - Общий вид спектрометра РЭМ-4-50

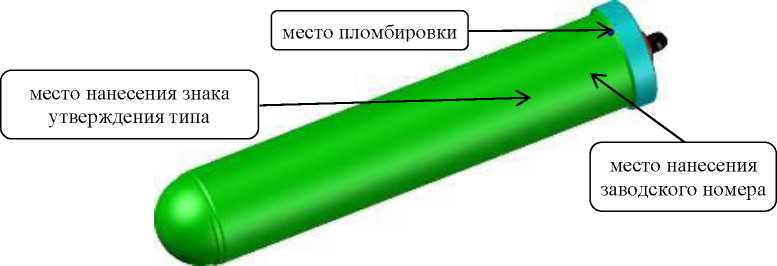

Рисунок 1.3 - Общий вид спектрометра РЭМ-4-76
В комплект поставки спектрометров входят составные части и эксплуатационная документация, указанные в таблице 4.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Спектрометр подводный |
РЭМ-4Х |
1 шт. | |
|
Программное обеспечение NewCoPra4X |
- |
1 экз. |
1) |
|
Паспорт |
КУМП.6170.00.000 ПС |
1 экз. | |
|
Руководство по эксплуатации |
КУМП.6219.00.000 РЭ |
1 экз. | |
|
1) Поставляется на флэш-накопителе. | |||
Основные метрологические и технические характеристики спектрометров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ |
от 0,1 до 3,0 |
|
Пределы допускаемой относительной погрешности характеристики | |
|
преобразования (интегральная нелинейность), % |
±1 |
|
Относительное энергетическое разрешение линии 662 кэВ, %, не более | |
|
- РЭМ-4-25 «Щуп» |
15 |
|
- РЭМ-4-50 |
10 |
|
- РЭМ-4-76 |
12 |
|
Диапазон измерений активности радионуклида 137Cs Бк |
от 5^103 до 105 |
|
Пределы допускаемой относительной погрешности измерений | |
|
активности радионуклида 137Cs, % |
±30 |
|
1) Приведен для радионуклидного точечного источника, размещаемого в середине торцевой поверхности спектрометра. | |
Таблица 3 - Технические
|
Наименование |
Значение |
|
Максимальная входная статистическая загрузка1^, с-1 |
5^104 |
|
Число каналов преобразования, не менее |
512 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Нестабильность показаний за 8 часов непрерывной работы, % |
±2 |
|
Условия эксплуатации: температура окружающей среды, °С |
от -4 до +20 |
|
давление окружающей среды, кПа |
от 84 до 4053 |
|
Предельная глубина погружения, м, не более |
400 |
|
Питание спектрометров производится от сети постоянного тока с напряжением, В |
12 |
|
Потребляемая мощность, В^А, не более |
1,5 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы до первого капитального ремонта, лет |
10 |
|
Габаритные размеры, мм, не более - РЭМ-4-25 «Щуп» | |
|
диаметр |
150 |
|
длина |
1208 |
|
- РЭМ-4-50 | |
|
диаметр |
76 |
|
длина |
477 |
|
- РЭМ-4-76 | |
|
диаметр |
105 |
|
длина |
531 |
|
Масса, кг, не более - РЭМ-4-25 «Щуп» |
6,8 |
|
- РЭМ-4-50 |
4,2 |
|
- РЭМ-4-76 |
12 |
|
При значении «мертвого» времени не более 10 %. | |
