Номер по Госреестру СИ: 93685-24
93685-24 Устройства для измерений длины рулонных полимерных материалов
(РПМ-001)
Назначение средства измерений:
Устройства для измерений длины рулонных полимерных материалов РПМ-001 (далее - устройства) предназначены для измерений длины рулонных полимерных материалов.

Внешний вид.
Устройства для измерений длины рулонных полимерных материалов
Рисунок № 1

Внешний вид.
Устройства для измерений длины рулонных полимерных материалов
Рисунок № 2
Программное обеспечение
Устройства оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, сохранять и передавать полученные результаты измерений.
Конструкция устройств исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EmbSI30.hex |
Номер версии (идентификационный номер) ПО |
не ниже 3. XX |
Цифровой идентификатор ПО |
— |
* Х - не относится к метрологически значимой части ПО и принимает значения от 0 до 99 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению», Устройство для измерений длины рулонных полимерных материалов РПМ-001. Руководство по эксплуатации СМ.001.001-01 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.33.190-001-18181321-24. «Устройство для измерений длины рулонных полимерных материалов РПМ-001. Технические условия»;
Устройства для измерений длины рулонных полимерных материалов РПМ-001. Локальная поверочная схема для средств измерений длины ЛПС 04-2024, утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И.Менделеева» 12.07.2024.
ПравообладательАкционерное общество «Силд Эйр Каустик» (АО «Силд Эйр Каустик») ИНН 3448003994
Юридический адрес: 400097, г. Волгоград, ул. 40 лет ВЛКСМ, д. 57Н
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательскийунитарного предприятия «Всероссийский научно-
институт метрологии имени Д.И.Менделеева»
(УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия устройств заключается в следующем, измеряемое протяженное изделие при движении соприкасается с инкрементальным энкодером (далее - датчик). Угловое перемещение датчика регистрируется путем подсчета количества поступающих импульсов, как в прямом, так и в обратном направлении. Угловые перемещения датчика пересчитываются в единицы длины и отражаются на дисплее счетчика импульсов микропроцессорного СИ30 рег. № 65350-16 в ФИФ ОЕИ (далее - счётчик).
Конструктивно устройства состоят из датчика и счетчика. Счетчик оснащен блоком управления, включающим в себя кнопки для ввода параметров и управления работой датчика, а также блоком индикации для отображения результатов измерений, состояния и параметров настройки счетчиков.
Подключение устройства возможно к сети переменного тока, которое осуществляется шнуром питания с сетевой вилкой, а также с использованием источника питания. Для подключения кабеля связи с персональным компьютером используется разъем USB, а также интерфейс RS-485, который позволяет передавать результаты измерений на компьютер для обработки данных.
Заводской номер, обеспечивающий идентификацию устройств, имеет цифровой формат и наносится на табличку (шильд) методом наклейки, установленную на верхнюю стенку счетчика. Нанесение знака поверки на средство измерений не предусмотрено.
Для защиты устройства от непреднамеренных и преднамеренных изменений изготовителем предусмотрена пломбировка корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунках 1, 2.
Общий вид устройств с указанием места нанесения заводского номера представлен на рисунках 1 и 2.
Место

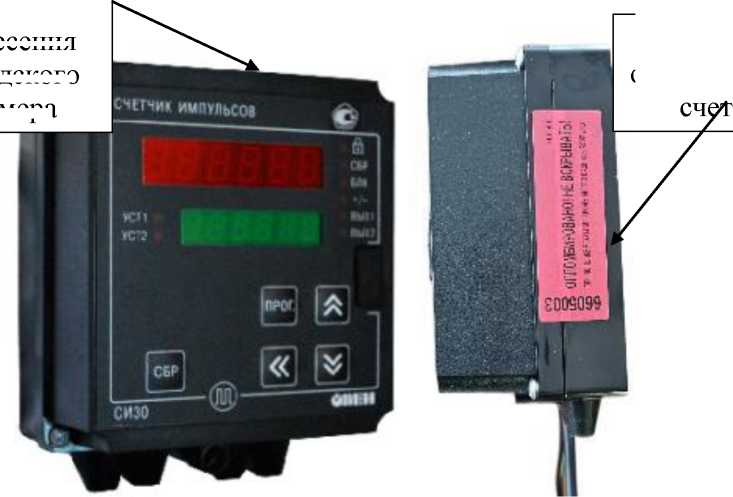

Рисунок 1 - Счетчик импульсов микропроцессорный СИЗО
нанесения
заводского номера
Место опломбирования чика

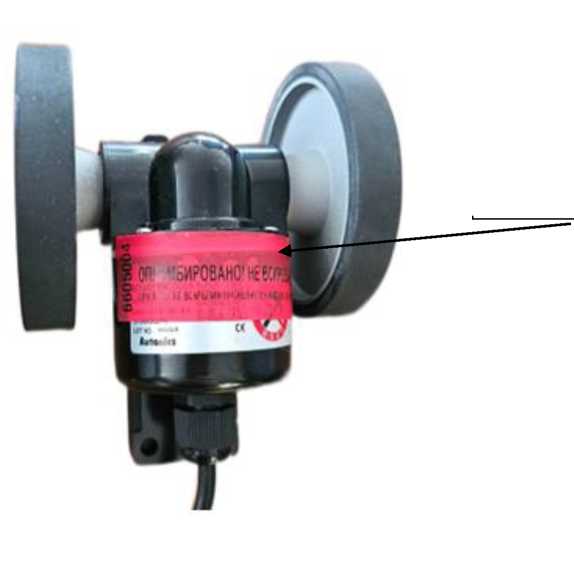

Рисунок 2 - Инкрементальный энкодер с двумя мерными колесами
Место опломбирования датчика
Таблица 2 -
Наименование характеристики |
Значения |
Диапазон измерений длины, м |
0,005 до 99999 |
Пределы допускаемой абсолютной погрешности измерений длины, мм |
±(0,5+0,001-L)*, |
Дискретность отсчета длины, мм |
1 |
*где L - измеряемая длина, мм |
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Габаритные размеры датчика, мм, не более - высота |
115 |
- ширина |
105 |
- длина |
65 |
Масса, кг, не более |
5 |
Длина окружности колеса, мм, не более |
250 |
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В |
220 ± 22 |
- частота переменного тока, Гц |
50 ± 1 |
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +70 |
- относительная влажность воздуха, %, не более |
80 |
