Номер по Госреестру СИ: 93632-24
93632-24 Системы измерения массы и объема нефтепродуктов в резервуарах
(СИМОН-2М)
Назначение средства измерений:
Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2М (далее -системы) предназначены для измерений массы и объема нефти, нефтепродуктов или жидкой фазы сжиженных углеводородных газов (СУГ) (далее - нефтепродукты) в резервуарах косвенным методом статических измерений, путем измерения уровня (в том числе и уровня подтоварной воды), плотности и температуры нефтепродуктов.
Внешний вид.
Системы измерения массы и объема нефтепродуктов в резервуарах
Рисунок № 1
Внешний вид.
Системы измерения массы и объема нефтепродуктов в резервуарах
Рисунок № 2
Внешний вид.
Системы измерения массы и объема нефтепродуктов в резервуарах
Рисунок № 3
Внешний вид.
Системы измерения массы и объема нефтепродуктов в резервуарах
Рисунок № 4
Внешний вид.
Системы измерения массы и объема нефтепродуктов в резервуарах
Рисунок № 5
Общие сведения
Дата публикации - 31.10.2024
Срок свидетельства - 30.10.2029
Номер записи - 195453
ID в реестре СИ - 1420902
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СИМОН-2М-Н,
Производитель
Изготовитель - Акционерное общество "Авиатех" (АО "Авиатех")
Страна - РОССИЯ
Населенный пункт - г. Арзамас, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2578 от 2024.10.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Системы измерения массы и объема нефтепродуктов в резервуарах (СИМОН-2М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Авиатех" (АО "Авиатех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93632-24 30.10.2029 |
Системы измерения массы и объема нефтепродуктов в резервуарах, СИМОН-2М Акционерное общество "Авиатех" (АО "Авиатех") (РОССИЯ г. Арзамас, Нижегородская обл.) |
ОТ МП |
1 год |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Системы измерения массы и объема нефтепродуктов в резервуарах (СИМОН-2М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Системы измерения массы и объема нефтепродуктов в резервуарах (СИМОН-2М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение системы состоит из двух модулей: один встроенный программный модуль устанавливается в панельный компьютер, а другой встроенный программный модуль устанавливается в контроллер устройства измерения.
Программный модуль, встроенный в панельный компьютер, предназначен для:
-
- задания режимов работы устройств измерения;
-
- прием информации с устройств измерения;
-
- вычисления объема и массы;
-
- отображения измеренных параметров на встроенном мониторе;
-
- приема команд и передачи измеренных значений в управляющий контроллер АСУ;
Программный модуль, встроенный в контроллер устройства измерения, предназначен для:
-
- приема команд от панельного компьютера;
-
- управления работой привода, входящего в устройство измерения;
-
- измерения уровня нефтепродукта, СУГ, уровня подтоварной воды;
-
- приема измеренных значений плотности, температуры с плотномера;
-
- вычисления средних значений плотности и температуры;
-
- передачей по запросу измеренных значений в панельный компьютер.
Защита встроенного ПО от случайных и непреднамеренных изменений включает в себя вычисление контрольной суммы памяти программ и сравнение с референтным значением.
Программное обеспечение системы является метрологически значимым. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО:
|
simon2Mv609. hex simon2M. exe |
|
Номер версии (идентификационный номер) ПО не ниже:
|
1.1 1.0 |
|
Цифровой идентификатор ПО:
|
e79fa71bb7d84075ddb458862ff216dc 302787ea63b5b29ddd98abe7d1d302ae |
Метрологические характеристики систем нормированы с учетом влияния программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку системы методом металлографики и титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа АУТП.407625.003 РЭ «Система измерения массы и объема нефтепродуктов в резервуарах СИМОН-2М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств для средств измерения плотности»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерения температуры»;
АУТП.407625.003 ТУ. Системы измерения массы и объема нефтепродуктов в резервуарах СИМОН-2М. Технические условия.
Правообладатель
Акционерное общество «Авиатех» (АО «Авиатех»)
ИНН 5243015713
Юридический адрес: 607221, Нижегородская обл., г. Арзамас, ул. Льва Толстого, д. 14 Телефоны: (831-47) 6-36-66, 6-34-95
Факс: (831-47) 6-36-66, 6-21-31
E-mail: avia-tech@inbox.ru
Изготовитель
Акционерное общество «Авиатех» (АО «Авиатех»)
ИНН 5243015713
Адрес: 607221, Нижегородская обл., г. Арзамас, ул. Льва Толстого, д. 14
Телефоны: (831-47) 6-36-66, 6-34-95
Факс: (831-47) 6-36-66, 6-21-31
E-mail: avia-tech@inbox.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт., д. 19
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Акционерное общество «Авиатех» (АО «Авиатех»)
ИНН 5243015713
Юридический адрес: 607221, Нижегородская обл., г. Арзамас, ул. Льва Толстого, д. 14 Телефоны: (831-47) 6-36-66, 6-34-95
Факс: (831-47) 6-36-66, 6-21-31
E-mail: avia-tech@inbox.ru
Системы применяются для учетно-расчетных операций (прием, отпуск, хранение, инвентаризация) и технологических операций в резервуарах автозаправочных станций, нефтебаз, объектов химической и пищевой промышленности.
Принцип действия систем при измерении уровня заключается в определении границы раздела воздух-нефтепродукт или границы жидкой-парогазовой фазы СУГ с помощью плотномера ПЛОТ-3Б-2 (далее - плотномер) с последующим измерением уровня.
Системы производят измерение уровня, плотности и температуры нефтепродуктов в резервуарах, по градуировочным таблицам с помощью измеренного уровня определяют значение объема нефтепродукта, а с учетом измеренного значения температуры и плотности вычисляется масса нефтепродукта.
Системы выпускаются в двух модификациях:
-
- СИМОН-2М-Н - для измерения массы и объема нефтепродуктов в резервуарах;
-
- СИМОН-2М-С - для измерения массы и объема СУГ в резервуарах.
Конструктивное исполнение и принцип работы систем один и тот же.
В состав систем входят устройство измерения (устанавливается на резервуар) и шкаф управления (устанавливается в операторной) для отображения измеренных данных. Максимально к шкафу управления может подключаться до 16 систем.
В состав устройства измерения входят:
-
- привод;
-
- клеммная коробка;
-
- плотномер ПЛОТ-3Б-2, регистрационный номер в ФИФ ОЕИ 20270-12;
В состав шкафа управления входят:
-
- панельный компьютер;
-
- блоки питания;
-
- барьеры искрозащиты;
-
- модули согласования;
-
- модули релейных выходов.
Количество систем, объединенных одним шкафом управления, зависит от требований заказчика. Конструктивно шкаф управления может быть выполнен в напольном или навесном исполнении.
Системы могут работать автономно под управлением панельного компьютера или по командам от автоматизированной системы управления (АСУ) нефтебазы.
Плотномер производит измерение плотности и температуры нефтепродукта в резервуаре в нескольких точках по высоте уровня продукта, в соответствии с заданным алгоритмом.
Шкаф управления обеспечивает питанием устройство измерения, а также через барьеры искрозащитные обеспечивает искробезопасный уровень информационных цепей, а панельный компьютер управляет работой составных частей системы.
Корпус устройства измерения окрашивается по заказу заказчика.

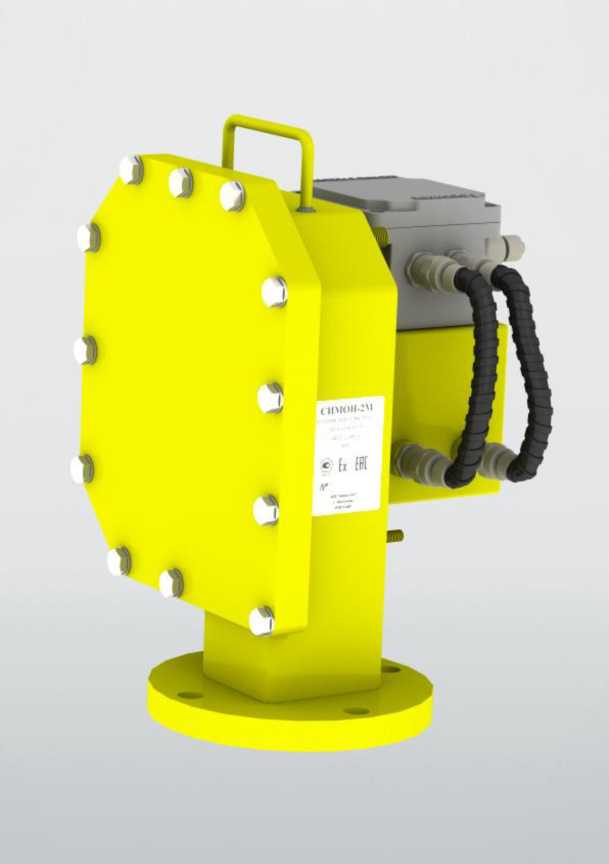

Общий вид устройства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид устройства измерений

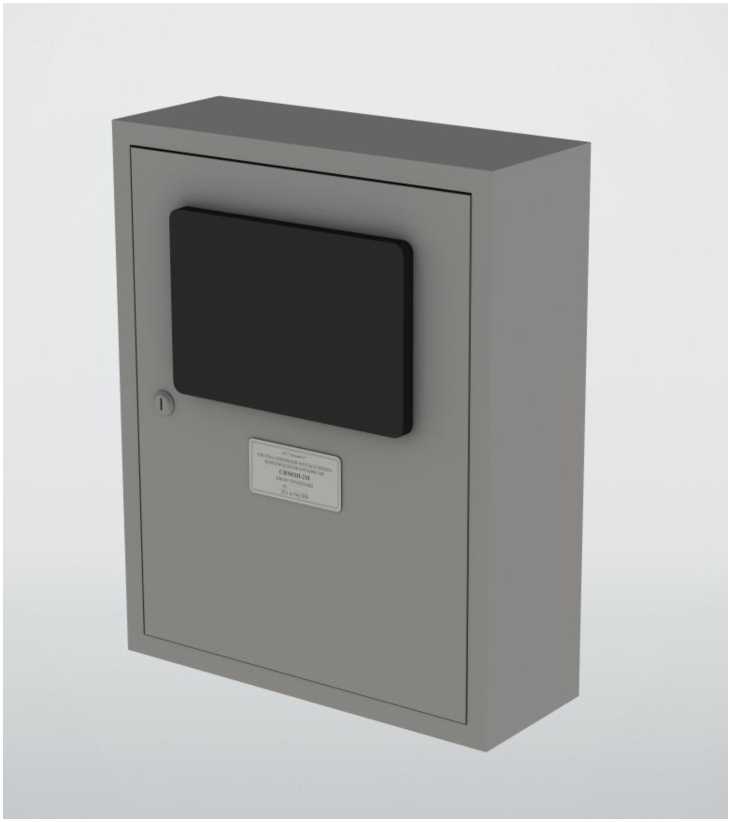

Общий вид шкафа управления представлен на рисунке 2.
Рисунок 2 - Общий вид шкафа управления
Нанесение знака поверки на средство измерений и его составные части не предусмотрено. Заводской номер системы в виде цифрового обозначения, состоящий из арабских цифр, наносятся на маркировочную табличку на корпусе устройства измерения в месте, указанном на рисунке 3 методом металлографики. Заводской номер устройства измерения в виде цифрового обозначения, состоящий из арабских цифр, наносятся на маркировочную табличку на корпусе устройства измерения в месте, указанном на рисунке 3 методом металлографики. Заводской номер шкафа управления в виде цифрового обозначения, состоящий из арабских цифр, наносятся на маркировочную табличку на корпусе шкафа управления в месте, указанном на рисунке 4 методом металлографики.
Место нанесения заводского номера системы
СИСТЕМА ИЗМЕРЕНИЯ МАССЫ И ОБЪЕМА НЕФТЕПРОДУКТОВ СИМОН-2М-О
УСТРОЙСТВО ИЗМЕРЕНИЯ
1 .
Место нанесения
заводского номера устройства измерения
Рисунок 3 - Место нанесения заводского номера системы и устройства измерения
СИСТЕМА ИЗМЕРЕНИЯ МАССЫ
И ОБЪЕМА НЕФТЕПРОДУКТОВ
Место нанесения заводского номера шкафа управления
ШКАФ
№[
[Ех ia Ga] ПВАО "Авиатех"
г. Арзамас РОССИЯ
Рисунок 4 - Место нанесения заводского номера шкафа управления
Пломбирование систем и её составных частей не предусмотрено.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Система измерения массы и объема нефтепродуктов в резервуарах |
СИМОН-2М |
1 шт. |
|
Паспорт |
АУТП.407625.003 ПС |
1 экз. |
|
Паспорт (сводный) |
АУТП.407625.003 ПС1 |
1 экз. 1) |
|
Руководство по эксплуатации |
АУТП.407625.003 РЭ |
1 экз.1) |
|
1) - одно на все системы | ||
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
СИМОН-2М-Н |
СИМОН-2М-С | |
|
Измеряемая среда |
нефть, нефтепродукты |
СУГ |
|
Диапазон измерений уровня жидкости, мм |
от 200 до 20000 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня жидкости 1), мм |
±1 (±3)1) | |
|
Диапазон измерений уровня подтоварной воды, мм |
от 3 (40)1) до 250 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм |
±2 | |
|
Диапазон измерений плотности, кг/м3:
|
от 630 до 1600 |
от 420 до 700 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±0,52) | |
|
Диапазон измерений температуры контролируемой среды, °С |
от -40 до +85 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 | |
|
Пределы допускаемой относительной погрешности измерений массы нефти, нефтепродукта и жидкой фазы СУГ косвенным методом статических измерений, %:
|
± 0,65 ± 0,5 |
|
Пределы допускаемой относительной погрешности измерений объема нефти, нефтепродукта и жидкой фазы СУГ косвенным методом статических измерений в диапазоне, %:
|
± 0,65 ± 0,5 |
|
1) - значение определяется заказом и записывается в паспорте системы. | |
|
2) - условия соблюдения значения погрешности приведены в описании типа плотномеров. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
«СИМОН-2М-Н» |
«СИМОН-2М-С» | |
|
Напряжение питания переменного тока, В |
от 187 до 242 | |
|
Потребляемая мощность, Вт, не более |
70 | |
|
Температура окружающей среды для устройства измерения, °С |
от -40 до +45 | |
|
Температура окружающей среды для шкафа управления, °С |
от 0 до +35 | |
|
Атмосферное давление, кПа |
от 84 до 106,7 | |
|
Максимально допустимое давление внутри резервуара, МПа |
0,5 |
1,6 |
|
Масса, кг, не более:
|
40 50 | |
|
Маркировка взрывозащиты:
|
1Ex db ia IIB T5 Gb 0 Ex ia IIB T5 Ga [Ex ia Ga] IIB | |
|
Маркировка степени защиты:
|
IP65 IP68 IP31 | |
|
Габаритные размеры устройства измерения ШхВхД, мм, не более |
310x405x350 | |
|
Таблица 4 - Показатели надежности | ||
|
Наименование характеристики |
Значение | |
|
Срок службы, лет |
12 | |
|
Средняя наработка до отказа, ч, не менее |
25000 | |
