Номер по Госреестру СИ: 93630-24
93630-24 Контроллеры программируемые логические
(G3Smart)
Назначение средства измерений:
Контроллеры программируемые логические G3Smart
(далее - контроллер) предназначены для измерений и преобразований аналоговых унифицированных электрических сигналов силы постоянного тока от первичных преобразователей (датчиков), для приема и обработки дискретных, цифровых сигналов, формирования сигналов управления и регулирования.

Внешний вид.
Контроллеры программируемые логические
Рисунок № 1

Внешний вид.
Контроллеры программируемые логические
Рисунок № 2

Внешний вид.
Контроллеры программируемые логические
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров обеспечивает выполнение функций контроллеров. ПО контроллеров включает: ПО модулей с ЦПУ, ПО модулей ввода/вывода сигналов, внешнее ПО.
ПО модулей с ЦПУ и ПО модулей ввода/вывода сигналов, влияющие на метрологические характеристики, устанавливаются в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации контроллеров не подлежат изменению. Метрологические характеристики контроллеров нормированы с учетом влияния ПО.
Внешнее ПО, устанавливаемое на персональные компьютеры, предназначено для конфигурирования и настройки рабочих параметров модулей.
Уровень защиты ПО модулей с ЦПУ и ПО модулей ввода/вывода сигналов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ПО модулей с ЦПУ |
ПО модулей ввода/вывода сигналов |
Внешнее ПО |
|
Номер версии (идентификационный номер) ПО |
не ниже V10.10.00 |
не ниже V10.10.00 |
не ниже V1.10.00.00 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Контроллеры программируемые логические G3Smart. Стандарт предприятия.
ПравообладательSUPCON Technology Co., Ltd, Китай
Адрес: No.309 Liuhe Road, Binjiang District, Hangzhou, 310053, P.R. China
Телефон: +86-571-86667362
E-mail: overseas@supcon.com
Web-сайт: http://www.supcon.com
Изготовитель
SUPCON Technology Co., Ltd, КитайАдрес: No.309 Liuhe Road, Binjiang District, Hangzhou, 310053, P.R. China
Телефон: +86-571-86667362
E-mail: overseas@supcon.com
Web-сайт: http://www.supcon.com
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
E-mail: office@ooostp.ru
Web-сайт: http://www.ooostp.ru
Правообладатель
SUPCON Technology Co., Ltd, КитайАдрес: No.309 Liuhe Road, Binjiang District, Hangzhou, 310053, P.R. China
Телефон: +86-571-86667362
E-mail: overseas@supcon.com
Web-сайт: http://www.supcon.com
Принцип действия контроллеров основан на измерении и преобразовании входных сигналов в цифровой код путем аналого-цифрового преобразования на модулях ввода, последующей передаче цифрового кода в модуль с центральным процессорным устройством (далее - ЦПУ) и обработке цифрового кода в соответствии с настроенным алгоритмом, выдаче управляющего воздействия путем цифро-аналогового преобразования на модулях вывода, а также передаче данных через соответствующие интерфейсы связи.
Контроллеры представляют собой проектно-компонуемые и программно-конфигурируемые устройства в промышленном исполнении, имеющие модульную структуру, которые состоят из соединенных согласно требуемой конфигурации следующих основных модулей:
-
- модули с ЦПУ;
-
- модули ввода/вывода сигналов;
-
- коммуникационные модули для подключения к сетям.
Модули контроллеров монтируются на базовых блоках (CN3206-S, CN3210-S, CN3214-S, CN3220-S и т.д.), которые отличаются между собой количеством пазов, предусмотренных для подключения модулей.
В состав контроллеров могут входить следующие модули ввода/вывода сигналов:
-
- AI3208 - восьмиканальные модули аналого-цифровых преобразований входных сигналов силы постоянного электрического тока;
-
- AO3208 - восьмиканальные модули цифро-аналоговых преобразований выходных сигналов силы постоянного электрического тока.

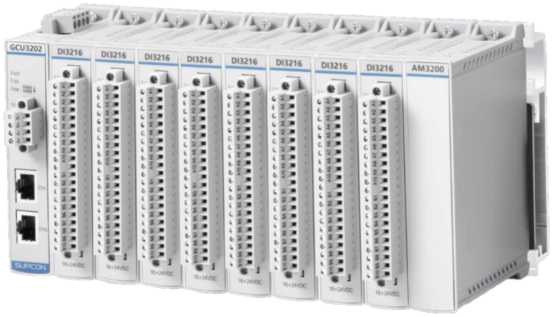

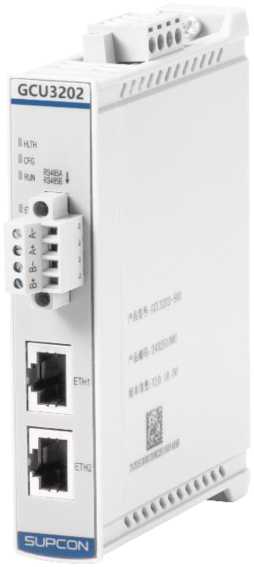

Общий вид контроллеров представлен на рисунке 1. Общий вид модулей с ЦПУ из состава контроллера представлен на рисунке 2.

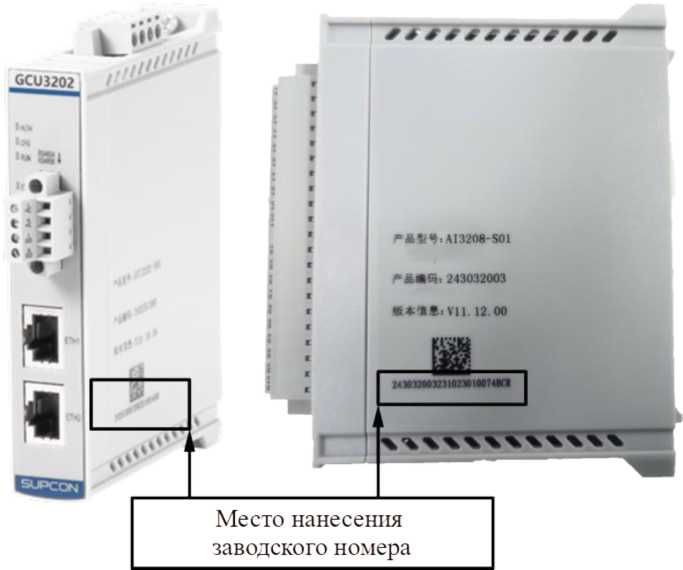

Заводской номер контроллера в буквенно-цифровом формате наносится методом печати на информационную табличку (наклейку) изготовителя, закрепленную на корпусе модуля с ЦПУ. Заводские номера модулей ввода/вывода сигналов из состава контроллера в буквенно-цифровом формате наносятся методом печати на информационные таблички (наклейки) изготовителя, закрепленные на корпусах модулей ввода/вывода сигналов. Обозначение места нанесения заводского номера на корпусах модулей с ЦПУ и модулей ввода/вывода сигналов представлено на рисунке 3.
Конструкция контроллеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на контроллеры.
Пломбирование контроллеров не предусмотрено.

Рисунок 1
Рисунок 2 - Общий вид модулей с ЦПУ из состава контроллера
- Общий вид контроллеров
Рисунок 3 - Обозначение места нанесения заводского номера контроллера и модулей
Комплектность контроллеров приведена в таблице 4.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Контроллеры программируемые логические G3Smart1) |
G3Smart |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
1) Состав контроллеров определяется в зависимости от заказа. | ||
Метрологические характеристики приведены в таблице 2. Основные технические характеристики приведены в таблице 3.
ввода/вывода
Таблица 2 -
|
Тип модуля |
Диапазоны преобразований сигналов / разрядность цифровых сигналов |
Пределы допускаемой основной приведенной погрешности, % от диапазона преобразований |
Пределы допускаемой дополнительной приведенной погрешности, обусловленной отклонением температуры окружающей среды на каждый 1 °С от нормальных значений, % от диапазона преобразований | |
|
на входе |
на выходе | |||
|
AI3208 |
от 0 до 10 мА, от 4 до 20 мА |
16 бит |
±0,1 |
±0,01 |
|
AO3208 |
16 бит |
от 0 до 10 мА, от 4 до 20 мА, от 0 до 20 мА |
±0,1 |
±0,01 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 20,4 до 28,8 |
|
Нормальные условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -20 до +70 |
|
Наименование характеристики |
Значение |
|
- относительная влажность (без конденсации влаги), % |
от 5 до 95 |
|
- атмосферное давление, кПа |
от 62 до 106 |
|
Среднее время наработки на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
