Номер по Госреестру СИ: 93653-24
93653-24 Счетчики воды универсальные крыльчатые
(МС-15У)
Назначение средства измерений:
Счетчики воды универсальные крыльчатые МС-15У (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.3684-21 и воды в тепловых сетях систем теплоснабжения, протекающей по трубопроводу в жилых домах, а также в других промышленных зданиях при учетных операциях.

Внешний вид.
Счетчики воды универсальные крыльчатые
Рисунок № 1

Внешний вид.
Счетчики воды универсальные крыльчатые
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится лицевую поверхность счетного механизма методом фотопечати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 4 паспорта.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 4213-002-59054020-2024 «Счетчики воды универсальные крыльчатые МС-15У. Технические условия».
Правообладатель«МУЛЬТИСИСТЕМА»
6-я, д. 29А, помещ. VII,
Общество с ограниченной ответственностью
(ООО «МУЛЬТИСИСТЕМА»)
ИНН 7703561757
Юридический адрес: 105043, г. Москва, ул. Парковая ком. 1-6
Тел.: +7 495-927-61-68
E-mail: info@multisistema.ru
Web сайт: www. multisistema.ru
Изготовитель
«МУЛЬТИСИСТЕМА»Общество с ограниченной ответственностью (ООО «МУЛЬТИСИСТЕМА»)
ИНН 7703561757
Адрес: 105043, г. Москва, ул. Парковая 6-я, д. 29А, помещ. VII, ком. 1-6 Тел.: +7 495-927-61-68
E-mail: info@multisistema.ru
Web сайт: www. multisistema.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел./факс: (495) 437-55-77, 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«МУЛЬТИСИСТЕМА»6-я, д. 29А, помещ. VII,
Общество с ограниченной ответственностью
(ООО «МУЛЬТИСИСТЕМА»)
ИНН 7703561757
Юридический адрес: 105043, г. Москва, ул. Парковая ком. 1-6
Тел.: +7 495-927-61-68
E-mail: info@multisistema.ru
Web сайт: www. multisistema.ru
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей жидкости. Вращение крыльчатки через магнитную муфту передается на счетный механизм, имеющий масштабирующий механический редуктор, обеспечивающий перевод числа оборотов крыльчатки в объем прошедшей через счетчик 3 воды, выраженный в м3.
Счетчики состоят из корпуса с проточной камерой, в которую установлена крыльчатка с магнитом и счетного механизма. Счетный механизм изолирован от проточной камеры, устанавливается на корпус и крепится к нему с помощью пластикового хомута. В счетчиках с импульсным выходом на одном из колес редуктора установлен магнит, прохождение которого над герконом обеспечивает его замыкание. При замыкании контактов геркона в цепи возникает электрический импульс, информирующий о прохождении определенного объема жидкости через счетчик.
Счетчики выпускаются в четырех модификациях:
-
- МС-15У L 80 без импульсного выхода с установочной длиной 80 мм;
-
- МС-15УИ L 80 с импульсным выходом с установочной длиной 80 мм;
-
- МС-15У L 110 без импульсного выхода с установочной длиной 110 мм;
-
- МС-15УИ L 110 с импульсным выходом с установочной длиной 110 мм.
Счетчики могут устанавливаться на горизонтальных или на вертикальных трубопроводах.
Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки обеспечивается пломбировкой места смыкания пластикового хомута, соединяющего проточную камеру и счетный механизм.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводские номера счетчиков наносятся на лицевую поверхность счетного механизма в цифровом формате методом фотопечати, в соответствии с рисунком 1.

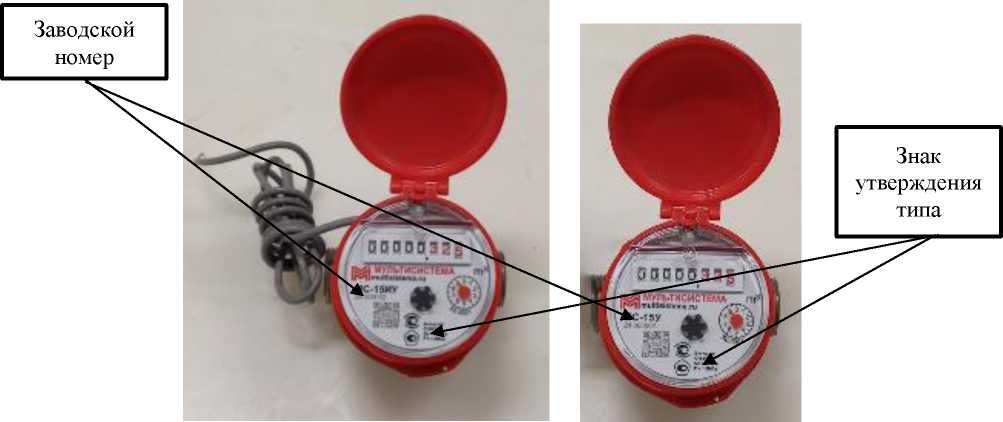

Рисунок 1 - Общий вид счетчиков воды универсальных крыльчатых МС-15У

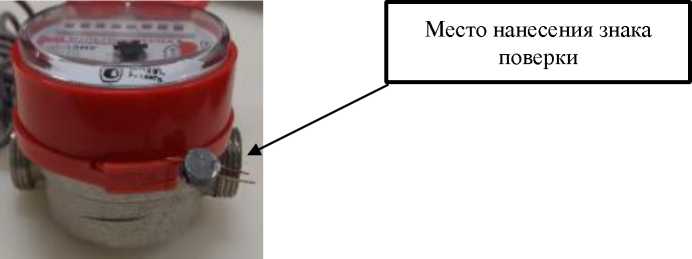

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Счетчик воды универсальный крыльчатый |
МС-15У |
1 шт. |
Паспорт |
1 экз. | |
Упаковка |
1 шт. |
Таблица 1 -
Наименование характеристики |
Значение характеристики | |
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
Монтаж в трубопровод1^ |
V |
н |
Диаметр условный (Ду) |
15 | |
Максимальный расход (^тах), м3/ч |
3,0 | |
Номинальный расход (Qn), м3/ч |
1,5 | |
Переходный расход (qi), м3/ч |
0,15 |
0,12 |
Минимальный расход (Qmin), м3/ч |
0,06 |
0,03 |
Порог чувствительности, м3/ч, не более |
0,015 | |
Пределы допускаемой относительной | ||
погрешности измерений объёма, в диапазонах | ||
расходов, %: | ||
Qmin < Q < Qt |
±5 | |
Qt < Q < Qmax |
±2 | |
1) V - счётчик монтируется в вертикально ориентированный трубопровод; | ||
H - счётчик монтируется в горизонтально ориентированный трубопровод |
Таблица 2 - Основные технические
Наименование характеристики |
Значение характеристики |
Масса счетчика в упаковке, кг, не более |
0,6 |
Длина монтажная, мм |
80;110 |
Емкость индикаторного устройства, м3 |
99999,9999 |
Минимальная цена деления счетного механизма, м3 |
0,00005 |
Габаритные размеры, мм, не более -длина1) |
80; 110 |
-ширина |
70 |
-высота |
78 |
Диапазон температур измеряемой среды, °С |
от +5 до +90 |
Давление измеряемой среды, МПа, не более |
1,6 |
Потеря давления на максимальном расходе, МПа, не более |
0,1 |
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +50 |
- относительная влажность воздуха, при 35 °С, %, не более |
98 |
- атмосферное давление, кПа |
от 84 до 106,7 |
в зависимости от модификации |
Таблица 3 - Показатели надежности
Наименование характеристики |
Значение |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, часов |
100000 |
