Принцип действия систем основан на непрерывном измерении, преобразовании и обработке при помощи модулей измерительных контроллеров программируемых SIMATIC S7-1500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60314-15) (далее -SIMATIC) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).

Системы осуществляют измерение параметров технологического процесса следующим образом:

• - первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА;

• - аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы SIMATIC.

Цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных системы.

В состав средств измерений, применяемых в качестве первичных ИП ИК, входят преобразователи давления измерительные ОВЕН ПД100 (регистрационный номер 47586-11) (далее - ОВЕН).

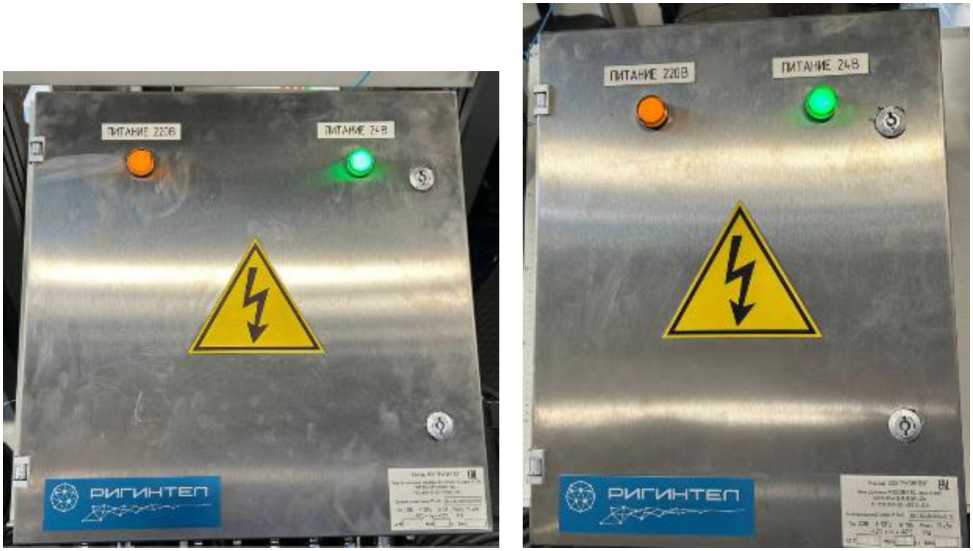

Общий вид системы представлен на рисунке 1.

Шкаф распределенной периферии (ШРП)

Шкаф управления программнологическим контроллером (ШУПЛК)

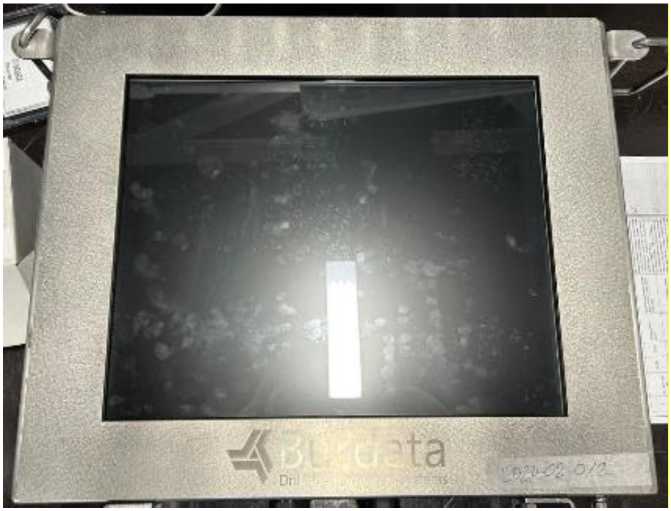

Панель HMI

Рисунок 1 - Общий вид составных элементов системы

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку шкафа управления программного-логическим контроллером. Общий вид маркировочной таблички представлен на рисунке 2.

Нанесение знака поверки на системы не предусмотрено.

Пломбирование систем не предусмотрено.

1=ИГИН"ГЕп‘^

Система интеллектуальная управления пропессами бурения IR-Operbot

Заводской номер:: 075

Регистрационный номер декларации о соответствии:

ЕАЭС N RU Д-Ки.РА05.В.10559/24

Рисунок 2 - Общий вид маркировочной таблички

Таблица 4 - Комплектность

Метрологические характеристики ИК систем приведены в таблице 1.

Таблица 1 - Метрологические характеристики ИК систем

Пр имечания

• 1 Нормальные условия измерений:

• - температура окружающей среды от 15 до 25 °С;

• - относительная влажность без конденсации влаги от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа.

• 2 Приняты следующие обозначения:

у - приведенная погрешность, %. За нормирующее значение принята разность между максимальным и минимальным значениями диапазона измерений.

• 3 Пределы допускаемой основной погрешности ИК рассчитывают по формулам:

• - приведенная у_ИК, %:

^уик —¹,¹^^УПП '^^увп ■,

пределы допускаемой основной приведенной погрешности первичного ИП ИК, %. пределы допускаемой основной приведенной погрешности вторичной части ИК, %;

• 4 Для расчета погрешности ИК в условиях эксплуатации:

- приводят форму представления основных и дополнительных погрешностей измерительных компонентов ИК к единому виду (приведенная, относительная, абсолютная);

для каждого измерительного компонента ИК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов.

Пределы допускаемых значений погрешности измерительного компонента ИК в условиях эксплуатации А_СИ рассчитывают по формуле

^АСИ = ^|^Ао +t^A2 Х         i=0

пределы допускаемой основной погрешности измерительного компонента; погрешности измерительного компонента от i-го влияющего фактора в условиях эксплуатации при общем числе n учитываемых влияющих факторов.

Для каждого ИК рассчитывают границы, в которых c вероятностью, равной 0,95, должна находиться его погрешность в условиях эксплуатации, А _ИК по формуле

АИ,К =±1,1^ t (Ае„,. )², N j=0

_где А_СИ, _- пределы допускаемых значений погрешности А_СИ j-го измерительного компонента ИК в условиях эксплуатации.

Таблица 2 - Основные технические

Таблица 3 - Показатели надежности
