Номер по Госреестру СИ: 93640-24
93640-24 Системы измерений температуры цифровые
(АИС-ЦСТ)
Назначение средства измерений:
(далее - системы) хранения и анализа целью обеспечения
Системы измерений температуры цифровые АИС-ЦСТ
предназначены для непрерывных многоканальных измерений, сбора, данных о температуре сыпучих продуктов в зернохранилищах с безопасности технологического процесса хранения зерна, а также для обеспечения сохранности качественных показателей хранящегося зерна.
Внешний вид.
Системы измерений температуры цифровые
Рисунок № 1
Внешний вид.
Системы измерений температуры цифровые
Рисунок № 2
Внешний вид.
Системы измерений температуры цифровые
Рисунок № 3
Внешний вид.
Системы измерений температуры цифровые
Рисунок № 4
Общие сведения
Дата публикации - 31.10.2024
Срок свидетельства - 30.10.2029
Номер записи - 195428
ID в реестре СИ - 1420877
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АИС-ЦСТ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Адаптивные инженерные системы" (ООО "АИС")
Страна - РОССИЯ
Населенный пункт - г. Пенза
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2580 от 2024.10.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
№399 от 2025.02.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Системы измерений температуры цифровые (АИС-ЦСТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Адаптивные инженерные системы" (ООО "АИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93640-24 30.10.2029 |
Системы измерений температуры цифровые, АИС-ЦСТ Общество с ограниченной ответственностью "Адаптивные инженерные системы" (ООО "АИС") (РОССИЯ г. Пенза) |
ОТ МП |
5 лет |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Системы измерений температуры цифровые (АИС-ЦСТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 9 | 7 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Системы измерений температуры цифровые (АИС-ЦСТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) систем включает встроенное и внешнее ПО.
Встроенное ПО установлено в БОП и не разделено на метрологически значимое и незначимое.
Внешнее ПО устанавливается на персональный компьютер (ноутбук) и включает в себя:
-
- «АИС-термометрия» RU.БСНВ.62.01.29-01, осуществляющее сбор, обработку и представление информации, полученной по интерфейсу типа RS-485 от маршрутизатора или преобразователя интерфейсов, на ноутбук;
-
- «ТеnлоWizard» Ии.БСПВ.62.01.29-02. используемое для настройки и проведения первичной и периодической поверки совместно с пультом, ноутбуком и ЦТПТ.
Внешнее ПО разделено на метрологически значимое и незначимое.
Идентификационные данные встроенного метрологически значимого ПО приведены в таблице 1.
Таблица 1 -
значимого ПО
данные
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
mod fw v1.0.hex |
|
Номер версии (идентификационный номер ПО) |
v1.0 |
Идентификационные данные внешнего метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего метрологически значимого ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
DS18B20 TCmpt.dll |
|
Номер версии (идентификационный номер ПО) |
v1.0 |
|
Цифровой идентификатор ПО |
882831BE68E6EF23F8E64B5338C3B355 |
|
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом электрохимического травления на маркировочную наклейку систем, а также типографским способом в верхний левый угол титульного листа паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в подразделе 1.5 «Устройство и работа» и в разделе 2 «Использование по назначению» документа БСНВ.421457.001 РЭ «Система измерений температуры цифровая АИС-ЦСТ. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
БСНВ.421457.001 ТУ. Системы измерений температуры цифровые АИС-ЦСТ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Адаптивные инженерные системы» (ООО «АИС»)
ИНН 5836901590
Юридический адрес: 440008, г. Пенза, ул. Некрасова, д. 46, оф. 601 Телефон: +79933741231
E-mail: adapt-ing-syst@yandex.ru
Web-сайт: www.ais-termometriya.ru
Изготовитель
Общество с ограниченной ответственностью «Адаптивные инженерные системы» (ООО «АИС»)ИНН 5836901590
Адрес: 440008, г. Пенза, ул. Некрасова, д. 46, оф. 601 Телефон: +79933741231
E-mail: adapt-ing-syst@yandex.ru
Web-сайт: www.ais-termometriya.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Правообладатель
Общество с ограниченной ответственностью «Адаптивные инженерные системы» (ООО «АИС»)ИНН 5836901590
Юридический адрес: 440008, г. Пенза, ул. Некрасова, д. 46, оф. 601 Телефон: +79933741231
E-mail: adapt-ing-syst@yandex.ru
Web-сайт: www.ais-termometriya.ru
Принцип действия систем заключается в преобразовании температуры датчиками в цифровой код с последующей его обработкой и передачей на персональный компьютер со специализированным программным обеспечением.
Системы обеспечивают выполнение следующих основных функций:
-
- непрерывное многоканальное измерение температуры сыпучих продуктов;
-
- выявление очагов самосогревания зерна на ранней стадии возникновения;
-
- отслеживание динамики изменения температуры сыпучих продуктов;
-
- сбор, обработка, хранение и отображение результатов измерений температуры.
Системы имеют проектно-компонуемую конструкцию. Нижний уровень систем представлен первичными измерительными преобразователями (датчиками температуры), конструктивно объединенными в цифровые термоподвески (далее - ЦТ). Средний уровень систем представлен блоками опроса и преобразования (далее - БОП) с размещенными в них устройствами коммутации, распределения, преобразования и передачи сигналов измерительной информации. Верхний уровень систем представлен специализированным программным обеспечением, установленным на персональном компьютере с ОС Windows. Также система может комплектоваться по отдельному заказу измерительным каналом температуры повышенной точности, состоящим из цифровой термоподвески повышенной точности (далее - ЦТПТ), пульта для проверки термоподвесок и персонального компьютера (ноутбука) с установленным на нём специализированным программным обеспечением.
Структурная схема систем приведена на рисунке 1.
Внешний вид систем с указанием мест нанесения знака утверждения типа и заводского номера, представлен на рисунках 2-3. Внешний вид ЦТПТ и пульта для проверки термоподвесок представлен на рисунке 4.
Пломбирование систем от несанкционированного доступа не предусмотрено.
Знак поверки непосредственно на системы не наносится.
Заводской номер систем в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на дверцу каждого БОП в виде наклейки.

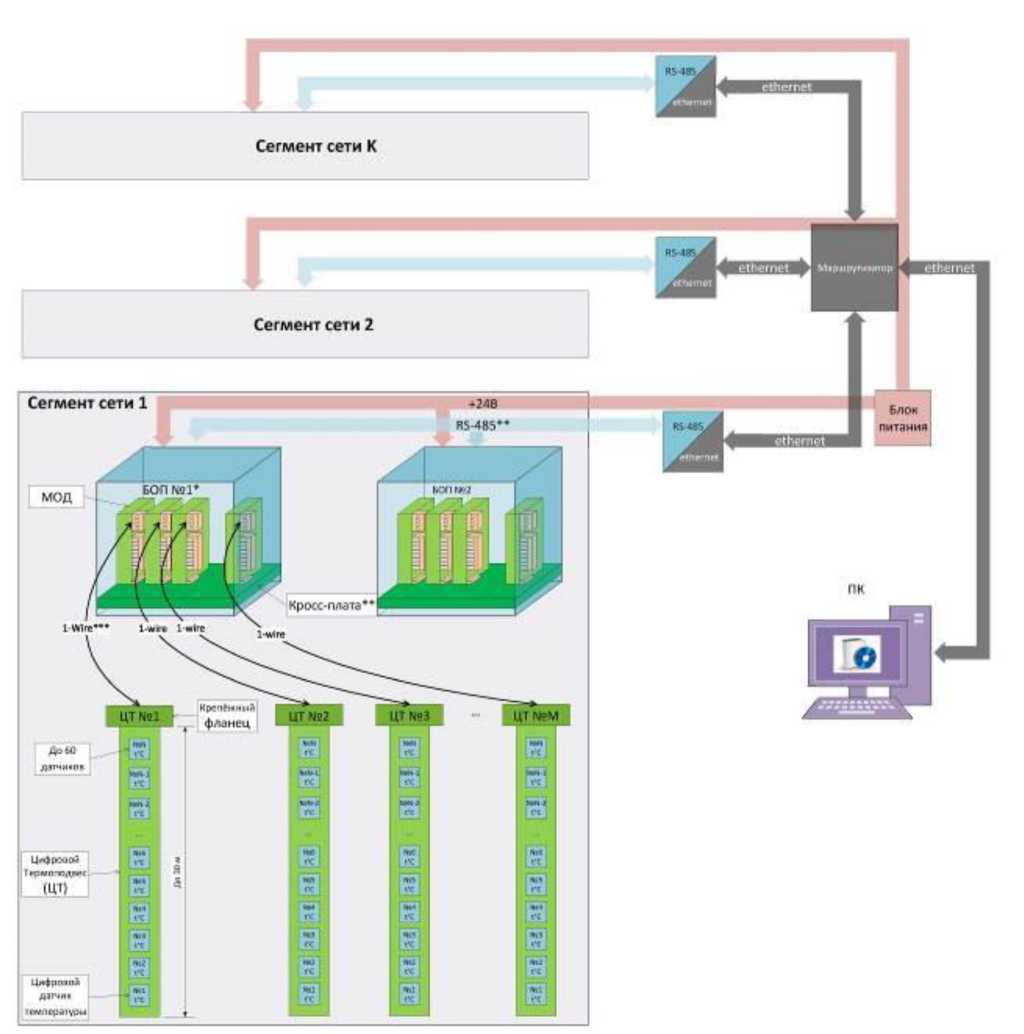

Рисунок 1 - Структурная схема систем

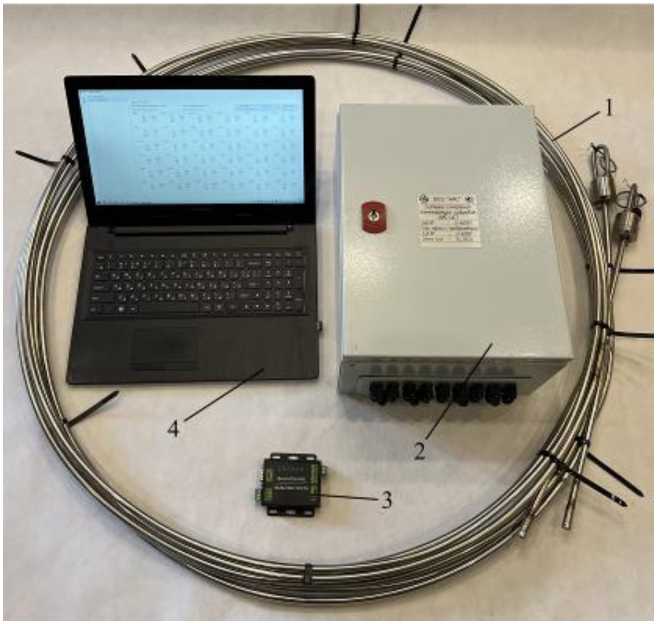

Рисунок 2 - Внешний вид систем: 1 - цифровые термоподвески; 2 - блок опроса и преобразования; 3 - преобразователь интерфейсов; 4 - персональный компьютер (ноутбук) с установленным программным обеспечением

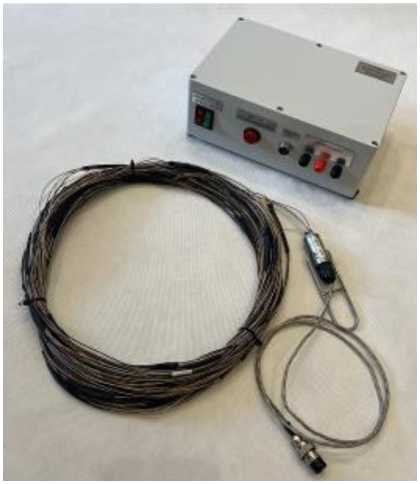

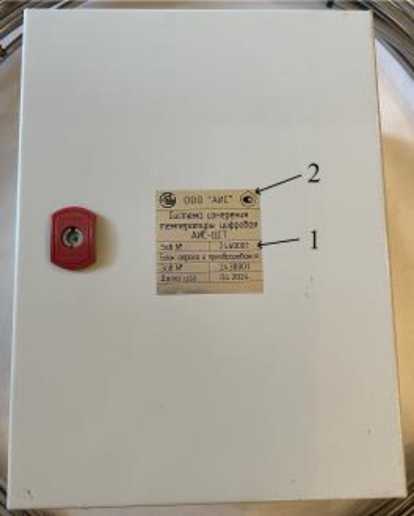

Рисунок 3 - Места нанесения: 1- заводского Рисунок 4 -ЦТПТ и пульт для проверки
номера; 2 - знака утверждения типа термоподвесок
Комплект поставки систем представлен в таблице 5.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Цифровая термоподвеска ЦТ-ХХ-YY-ZZ 1) |
БСНВ.405229.001 |
2) |
|
Блок опроса и преобразования БОП |
БСНВ.468367.001 |
2) |
|
Преобразователь интерфейсов RS-485/Ethemet |
- |
2) |
|
Маршрутизатор |
- |
3) |
|
Персональный компьютер (ноутбук) |
- |
1 шт. |
|
Программное обеспечение ПО1 |
RU.BCHB.62.01.29-01 |
1 шт. |
|
Цифровая термоподвеска повышенной точности ЦТПТ-XX-YY 1) |
БСНВ.401359.002 |
1 шт. 4) |
|
Пульт для проверки термоподвесок |
БСНВ.441461.001 |
1 шт. 4) |
|
Программное обеспечение ПО2 |
RU.BCHB.62.01.29-02 |
1 шт. 4) |
|
Руководство по эксплуатации |
БСНВ.421457.001 РЭ |
1 экз. |
|
Паспорт |
БСНВ.421457.001 ПС |
1 экз. |
_____________Наименование
Обозначение
Количество
Примечания:
-
1) XX - длина термоподвески, м; YY - количество датчиков, шт.; ZZ - вариант крепления
-
2) в зависимости от заказа
-
3) система комплектуется маршрутизатором, если проект предполагает поставку более 1-го преобразователя интерфейсов
-
4) по отдельному заказу
приведены в таблицах 3 и 4.
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -10 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 |
|
Диапазон измерений температуры измерительным каналом температуры повышенной точности, °С |
от +5 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры измерительным каналом температуры повышенной точности, °С |
±0,5 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт. |
от 1 до 65535 |
|
Диапазон показаний температуры, °С |
от -40 до +70 |
|
Количество датчиков, шт.:
|
от 1 до 60 от 2 до 60 |
|
Шаг расположения датчиков, м:
|
от 0,5 до 4,5 0,5 |
|
Габаритные размеры:
|
от 0,9 до 30,1 от 0,9 до 30,1 400x300x200 |
|
Условия эксплуатации:
|
от -40 до +70 до 80 от 84 до 106 |
|
Параметры электропитания:
|
от 22 до 26 от 187 до 242 от 49 до 51 |
