Номер по Госреестру СИ: 93639-24
93639-24 Преобразователи угла поворота измерительные
(OSA3080-XC)

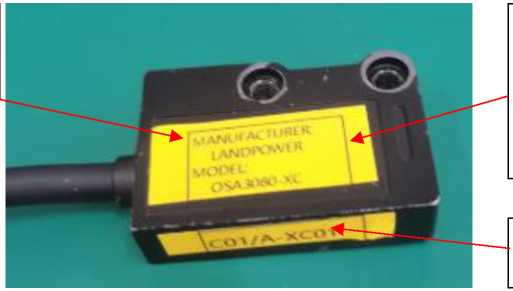

Внешний вид.
Преобразователи угла поворота измерительные
Рисунок № 1
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства - 30.10.2029
Номер записи - 195427
ID в реестре СИ - 1420876
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Wuhan LandPower Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2580 от 2024.10.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи угла поворота измерительные (OSA3080-XC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Преобразователи угла поворота измерительные (OSA3080-XC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи угла поворота измерительные (OSA3080-XC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Энкодеры работают под управлением метрологически значимого программного обеспечения (далее - ПО), установленного на контроллер, предназначенного для обеспечения взаимодействия составных частей энкодера, преобразования полученного сигнала в угловую меру, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OSA3080 |
|
Номер версии (идентификационный номер ПО) |
не ниже 231208 |
|
Цифровой идентификатор программного обеспечения |
- |
Уровень защиты ПО - «Средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную наклейку, нанесенную на боковую поверхность датчика, методом наклеивания и типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Установка и использование по назначению» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 года № 2482;
Стандарт предприятия «Wuhan LandPower Co., Ltd», Китай.
Правообладатель«Wuhan LandPower Co., Ltd», Китай
Адрес: 10# 5F Gezhouba Sun City, No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China
Телефон: + (86) 27 8726 7930
E-mail: landpower@landgroup.com.cn
Изготовитель
«Wuhan LandPower Co., Ltd», КитайАдрес: 10# 5F Gezhouba Sun City, No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China
Телефон: + (86) 27 8726 7930
E-mail: landpower@landgroup.com.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр 1, эт. 4, помещ. I, ком. 28
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
«Wuhan LandPower Co., Ltd», КитайАдрес: 10# 5F Gezhouba Sun City, No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China
Телефон: + (86) 27 8726 7930
E-mail: landpower@landgroup.com.cn
Принцип действия энкодеров основан на определении изменений магнитного поля. Магнитное поле, создаваемое вращающемся постоянным магнитом, сканируется специальным встроенным магнитным сенсором. Каждое угловое положение соответствует вектору поля, которое преобразуется сенсором в инкрементальные сигналы.
Конструктивно энкодеры состоят из двух основных частей: датчика с магнитным сенсором и кодированного магнитного кольца со встроенным полым валом для соединения с вращающимся валом объекта. Датчик и кольцо устанавливаются с воздушным зазором 1-2 мм относительно друг друга.
Датчик представляет собой неразборный алюминиевый корпус с сенсором и электронными компонентами преобразователя. В торцевой части имеется светодиодный индикатор работы и кабельный вывод с проводами подключения.
Магнитное кольцо имеет нанесённую на него прецизионную шкалу, представляющую собой чередующиеся 1800 пар полюсов «север-юг», что обеспечивает 3600 импульсов - число положений контролируемого вала за один полный оборот.
Данные энкодеры относятся к инкрементальному типу. Определении углового положения вала осуществляется путем считывания количества изменений полярности на магнитном кольце - импульсов. Далее сигнал интерполируется, преобразовывается в цифровой сигнал и через интерфейс RS-422 направляется на устройство управления -контроллер.
Энкодеры изготавливаются в одной модификации. Идентификация энкодеров осуществляется методом визуального осмотра маркировочных наклеек, нанесенных на боковую и нижнюю поверхность корпуса датчика. Маркировочная наклейка, нанесенная на боковую поверхность датчика, содержит информацию о наименовании изготовителя, типе средства. Маркировочная наклейка, нанесенная на нижнюю поверхность корпуса датчика, содержит информацию о заводском номере. Заводской номер состоит из латинских букв и арабских цифр, нанесенных типографским способом.
Общий вид датчика с указанием мест нанесения маркировочных наклеек приведены на рисунке 1.
Место нанесения знака утверждения типа средства измерений
Место нанесения заводского номера
Место нанесения маркировочной наклейки с информацией об изготовителе и типе средства измерений
Рисунок 1 - Общий вид датчика с указанием мест нанесения маркировочных наклеек
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбировка энкодеров от несанкционированного доступа не производится. В процессе эксплуатации возможность внешних механических и электронных регулировок отсутствует. Корпус выполнен неразборным. Несанкционированный доступ к элементам датчика невозможен.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений угла поворота |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угла поворота |
±0,3° |
Таблица 3 - Технические
|
Наименование характеристики |
Значения |
|
Число положений вала за один оборот |
3600 |
|
Максимальная рабочая частота вращения вала, об/мин |
12000 |
таблицы 3
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С: |
от -20 до +80 |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
от 4,8 до 26,0 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
40 |
|
- ширина |
11 |
|
- высота |
25 |
|
Масса, кг, не более |
0,1 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значения |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
30000 |
