Сведения о средстве измерений: 93603-24 Комплексы программно-аппаратные

Номер по Госреестру СИ: 93603-24
93603-24 Комплексы программно-аппаратные
("СМАРТ-ШЛЮЗ М1")

Назначение средства измерений:
Комплексы программно-аппаратные «СМАРТ-ШЛЮЗ М1» (далее - комплексы) звукового давления, а также по сигналам навигационных спутниковых систем (ГНСС) предназначены для автоматических измерений уровня для измерений текущих навигационных параметров космических аппаратов глобальных навигационных ГЛОНАСС/GPS, определения на их основе координат местоположения комплексов в плане и синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU).

сертификация программного обеспечения
Внешний вид. Комплексы программно-аппаратные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы программно-аппаратные
Рисунок № 1
Внешний вид. Комплексы программно-аппаратные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы программно-аппаратные
Рисунок № 2

Общие сведения

Дата публикации - 31.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195425
ID в реестре СИ - 1420819
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "СМАРТ-СИТИ" (ООО "СМАРТ-СИТИ")
Страна - РОССИЯ
Населенный пункт - г. Белгород
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1565 от 2017.07.18 Об организации деятельности технического комитета по стандартизации "Дорожный транспорт"

№2565 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (13)

№1656 от 2015.12.25 О реорганизации технического комитета по стандартизации "Продукция нефтехимического комплекса"

№532 от 2013.05.28 О внесении изменений в приказу Федерального агентства по техническому регулированию и метрологии от 29 декабря 2010 г. № 5518 "О создании технического комитета по стандартизации "Продукция нефтехимического комплекса"

№5518 от 2010.12.28 О создании технического комитета по стандартизации "Продукция нефтехимического комплекса"

№488 от 2005.04.08 О создании технического комитета по стандартизации "Шины пневматические дя механических транспортных средств, их прицепов и авиационной техники"

№2035 от 2018.09.24 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 18 июля 2017 г. № 1565, состав, структуру и положение о техническом комитете по стандартизации "Дорожный транспорт"

Наличие аналогов СИ: Комплексы программно-аппаратные ("СМАРТ-ШЛЮЗ М1")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "СМАРТ-СИТИ" (ООО "СМАРТ-СИТИ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93603-24
29.10.2029
Комплексы программно-аппаратные, "СМАРТ-ШЛЮЗ М1"
Общество с ограниченной ответственностью "СМАРТ-СИТИ" (ООО "СМАРТ-СИТИ") (РОССИЯ г. Белгород)
ОТ
МП
1 год

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы программно-аппаратные ("СМАРТ-ШЛЮЗ М1")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Комплексы программно-аппаратные ("СМАРТ-ШЛЮЗ М1")

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Функционирование комплексов осуществляется под управлением программного обеспечения (далее - ПО) «СМАРТ-ШЛЮЗ М1». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.

Идентификационные данные ПО комплексов приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СМАРТ-ШЛЮЗ М1

Номер версии (идентификационный номер) ПО

не ниже vl.O

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится методом печати на этикетку, расположенную на корпусе комплекса, а также на титульные листы паспорта и руководства по эксплуатации методом печати.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа изделия» документа СТФП.421457.001 РЭ «Комплексы программно-аппаратные «СМАРТ-ШЛЮЗ М1». Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пп. 12.42.1, 12.42.2);

СТФП.421457.002 ТУ «Комплексы программно-аппаратные «СМАРТ-ШЛЮЗ М1». Технические условия».

Правообладатель

ответственностью

«СМАРТ-СИТИ»

Общество с ограниченной (ООО «СМАРТ-СИТИ») ИНН 3123416607

Адрес юридического лица: 308033, Белгородская обл., г. Белгород, ул. Королева, д. 2А, к. 2, оф. 311

Изготовитель

ответственностью
«СМАРТ-СИТИ»
Общество с ограниченной
(ООО «СМАРТ-СИТИ»)
ИНН 3123416607
Адрес: 308033, Белгородская обл., г. Белгород, ул. Королева, д. 2А, к. 2, оф. 311

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических измерений» (ФГУП «ВНИИФТРИ») Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ» Адрес места осуществления деятельности: 141570,
«Всероссийский и радиотехнических
г. Солнечногорск,
Московская обл.,
г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Правообладатель

ответственностью
«СМАРТ-СИТИ»
Общество с ограниченной (ООО «СМАРТ-СИТИ») ИНН 3123416607
Адрес юридического лица: 308033, Белгородская обл., г. Белгород, ул. Королева, д. 2А, к. 2, оф. 311

Принцип действия комплексов при измерении значений текущего времени и определении координат местоположения в плане основан на приеме и обработке сигналов ГНСС ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU).

Принцип действия комплексов при измерении уровня звукового давления основан на преобразовании колебаний звукового давления (далее - ЗД) в воздухе в электрические колебания с помощью легкой подвижной мембраны. Мембрана и неподвижный электрод электрически изолированы друг от друга и являются обкладками конденсатора. Под воздействием колебаний ЗД ёмкость конденсатора изменяется и приводит к появлению на контактах микрофона, входящего в состав комплексов, переменного напряжения, пропорционального ЗД.

Комплекс может входить в состав других средств измерений.

Конструктивно комплексы состоят из пластикового корпуса, в состав которого входят: одноплатный компьютер, интерфейсная плата, приемник сигналов ГНСС, микрофон и блок питания.

Комплексы применяются в стационарном и передвижном размещениях.

Заводской номер наносится методом печати на этикетку, расположенную на корпусе комплекса. Формат нанесения заводского номера цифровой.

Знак поверки на комплексы не наносится.

Корпус комплексов защищен от несанкционированного доступа пломбой.

Общий вид комплексов и место пломбировки представлены на рисунке 1.

Внешний вид. Комплексы программно-аппаратные (

Место пломбировки от несанкционированного доступа

Рисунок 1 - Общий вид комплексов и место пломбировки

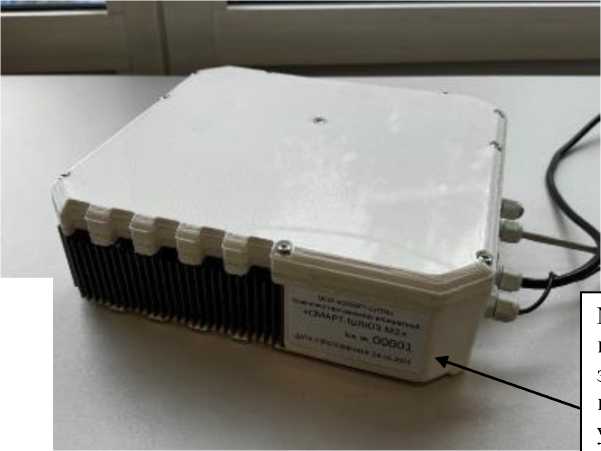

Места нанесения заводского номера и знака утверждения типа комплексов представлены на рисунке 2.

Внешний вид. Комплексы программно-аппаратные (

Места нанесения заводского номера и знака утверждения

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа комплексов


Таблица 4 -

Наименование

Обозначение

Количество

Комплекс программно-аппаратный

«СМАРТ-ШЛЮЗ М1»

1 шт.

Руководство по эксплуатации

СТФП.421457.001 РЭ

1 экз.

Паспорт

СТФП.421457.002 ПС

1 экз.

Методика поверки

-

1 экз.


комплексов приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU), с

±1

Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане, м *

±3

Диапазон измерений уровня звукового давления, дБ

от 30 до 80

Пределы относительной погрешности измерений уровня звукового давления, дБ

±20,0

Рабочий диапазон частот уровня звукового давления, Гц

от 60 до 16000

где * - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Потребляемая мощность, В^А, не более

10

Габаритные размеры комплексов (без кронштейнов крепления), мм, не более:

-высота

90

-ширина

265

-длина

285

Масса комплексов (без кронштейнов крепления), кг, не более

2

Условия эксплуатации: -температура окружающей среды, °С

от -50 до +60

-относительная влажность при температуре +25 °С, %, не более

98
