Номер по Госреестру СИ: 93601-24
93601-24 Трубки напорные Пито
(VA-TP)
Назначение средства измерений:
Трубки напорные Пито VA-TP предназначены для измерений скорости и объёмного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах.
Внешний вид.
Трубки напорные Пито
Рисунок № 1
Общие сведения
Дата публикации - 31.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195423
ID в реестре СИ - 1420817
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Трубка напорная Пито VA-TP, стандартное исполнение, стандартное, Пито VA-TP, ПИТО, Нет модификации, мод. Пито VA-TP, исполнение стандартное, исп. Стандартное, исп. VA-TP, VA-TP, стандартное исполнение, VA-TP исп. стандартное, VA-TP, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус")
Страна - РОССИЯ
Населенный пункт - г. Красноярск
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2095
Выдано извещений - 0
Кол-во периодических поверок - 270
Кол-во средств измерений - 1879
Кол-во владельцев - 12
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2565 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Трубки напорные Пито (VA-TP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93601-24 29.10.2029 |
Трубки напорные Пито, VA-TP Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус") (РОССИЯ г. Красноярск) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Трубки напорные Пито (VA-TP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМ" (RA.RU.310581) | 2024 | 233 | 1825 | 199 | 0 | 2013 | 1825 | 188 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО НПП "ИМЦ" (RA.RU.314585) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 2 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "НМОП" (RA.RU.311359) | 30 | 11 | 0 | 30 | 0 | 28 | 0 | 28 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ТЕСТЭЙР" (1775) | 11 | 10 | 0 | 11 | 0 | 6 | 0 | 6 |
Стоимость поверки Трубки напорные Пито (VA-TP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 7 «Подготовка к работе и порядок работы» руководства по эксплуатации РЭ 26.51.52-010-21839994.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении
Государственной поверочной схемы для средств измерений скорости воздушного потока»;
ТУ 26.51.52-010-21839994-2024 Трубки напорные Пито VA-TP. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Ви энд Эй Инструмент Рус» (ООО «Ви энд Эй Инструмент Рус»)
ИНН 2465285786
Юридический адрес: 660005, г. Красноярск, ул. Краснодарская, д. 17, кв. 212 Телефон: 8 (499) 130-23-76
E-mail: info@va-rus.ru
Изготовитель
Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус» (ООО «Ви энд Эй Инструмент Рус»)ИНН 2465285786
Юридический адрес: 660005, г. Красноярск, ул. Краснодарская, д. 17, кв. 212
Почтовый адрес: 143440, обл. Московская, г. Красногорск, д. Путилково, ул. Новотушинская, д. 2, кв. 991
Адрес места осуществления деятельности: 143441, Московская обл., г. Красногорск, тер. Гринвуд (д. Путилково), стр. 31, оф. 21
Телефон: 8 (499) 130-23-76
E-mail: info@va-rus.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус» (ООО «Ви энд Эй Инструмент Рус»)ИНН 2465285786
Юридический адрес: 660005, г. Красноярск, ул. Краснодарская, д. 17, кв. 212 Телефон: 8 (499) 130-23-76
E-mail: info@va-rus.ru
Трубки напорные Пито VA-TP являются приёмниками полного и статического давления.
Конструктивно трубки напорные Пито VA-TP представляют собой согнутые под углом 90° две трубки большего и меньшего диаметра, сваренные между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается отверстием на торце изогнутой трубки, статическое -отверстиями в стенке внешней трубки.
Штуцеры трубок напорных Пито VA-TP соединяются с дифференциальным манометром или микроманометром. Трубка напорная устанавливается в газоходе приёмной частью навстречу воздушному потоку на прямом участке.
Принцип действия трубок напорных основан на измерении динамического давления (разности между полным и статическим давлениями в потоке). Эта разность, согласно уравнению Бернулли, пропорциональна квадрату скорости воздушного (газового) потока.
Трубки напорные Пито VA-TP изготавливаются в двух исполнениях: стандартное и улучшенное, отличающихся диапазоном измерений скорости воздушного потока.
Трубки напорные Пито VA-TP могут изготавливаться различной длины. Общий вид трубок напорных Пито VA-TP представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится ударным способом и (или) методом гравировки на трубку напорную и имеет цифровое (цифро-буквенное) обозначение. исполнении маркируются буквой «У», наносимой ударным способом и (или) методом гравировки. исполнении дополнительная маркировка отсутствует.
Трубки напорные в улучшенном на поверхность средства измерений У трубок напорных в стандартном
Места нанесения заводского номера и исполнения У представлены на рисунке 1.

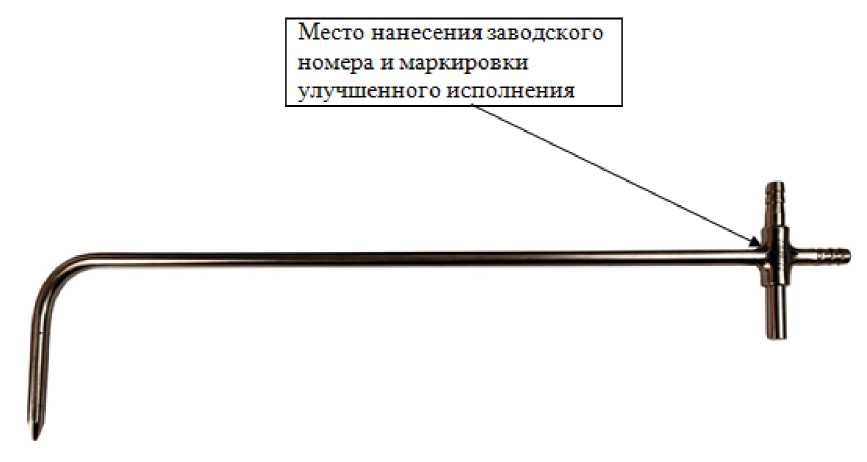

Рисунок 1 - Общий вид трубок напорных
Пломбирование средств измерений не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного (газового) потока, м/с
|
от 4 до 30 от 4 до 60 |
|
Средний коэффициент преобразования динамического (скоростного) давления Кт |
от 0,950 до 1,050 |
|
Пределы допускаемой относительной погрешности определения среднего коэффициента преобразования трубки 5, % |
±5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры трубок напорных:
|
от 0,25 до 2,00 от 6 до 8 от 40 до 100 |
|
Масса, кг, не более |
0,6 |
|
Условия эксплуатации:
|
от -40 до +60 от -40 до +600 от 5 до 95 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
|
Средний срок службы, лет |
10 |
