Сведения о средстве измерений: 93598-24 Регуляторы расхода газа

Номер по Госреестру СИ: 93598-24
93598-24 Регуляторы расхода газа
(РРГ-21)

Назначение средства измерений:
Регуляторы расхода газа РРГ-21 (далее - регуляторы) предназначены для измерений и регулирования объемного расхода газа.

сертификация программного обеспечения
Внешний вид. Регуляторы расхода газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Регуляторы расхода газа
Рисунок № 1
Внешний вид. Регуляторы расхода газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Регуляторы расхода газа
Рисунок № 2

Общие сведения

Дата публикации - 29.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195420
ID в реестре СИ - 1420814
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РРГ-21-2, РРГ-21-1,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭЛТОЧПРИБОР" (ООО "ЭЛТОЧПРИБОР")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MI_20 Модификации типов средств измерений и их количество

Отчет позволяет получить информацию по модификациям СИ утвержденных типов:

  • наименования модификаций в зависимости от типа СИ;
  • количество СИ каждой из модификаций;
  • долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2565 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (13)

Наличие аналогов СИ: Регуляторы расхода газа (РРГ-21)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭЛТОЧПРИБОР" (ООО "ЭЛТОЧПРИБОР")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93598-24
29.10.2029
 Регуляторы расхода газа, РРГ-21
Общество с ограниченной ответственностью "ЭЛТОЧПРИБОР" (ООО "ЭЛТОЧПРИБОР") (РОССИЯ г. Москва, г. Зеленоград) 		ОТ
МП 		2 года
Отчет - MI_15 Объем парка средств измерений в России

В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.

На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.

Бесплатный

Кто поверяет Регуляторы расхода газа (РРГ-21)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)		 РСТ
  • РРГ-21-2
  • РРГ-21-1
    		•  6 5 5 1 0 6 5 1

    Стоимость поверки Регуляторы расхода газа (РРГ-21)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Регуляторы имеют встроенное и автономное программное обеспечение (ПО). Программное обеспечение осуществляет следующие функции:

    • - отображение задания и измерения расхода на экране персонального компьютера (ПК);

    • - обеспечение функционирования узлов и элементов регулятора;

    • - передачу информации по интерфейсам связи;

    • -  контроль целостности программных кодов настроечных и калибровочных констант;

    • - контроль общих неисправностей.

    Встроенное ПО хранится в энергонезависимой

    программного обеспечения,

    памяти. Расход измеряется непосредственно в потоке газа, переводится в цифровую форму и обрабатывается с помощью внутреннего программного обеспечения (прошивки). Измеренный и обработанный расход может быть выведен через аналоговый или цифровой интерфейс (RS-485).

    Регуляторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

    Влияние ПО регуляторов учтено при нормировании метрологических характеристик.

    Идентификационные данные ПО приведены в таблицах 1 и 2.

    Таблица 1 -

    данные ПО

    РРГ-21 модели РРГ-21-1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    РРГ-21-1

    RRG20Net10 1

    Номер версии (идентификационный номер) ПО

    -

    1.Х.Х1)

    Цифровой идентификатор ПО

    -

    -

    1) где Х (арабские цифры от 0 до 9) описывают модификации ПО и не относятся к метрологически значимой части ПО.

    Таблица 2 -

    данные ПО

    РРГ-21 модели РРГ-21-2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    РРГ-21-2

    DemoRG12.V7

    Номер версии (идентификационный номер) ПО

    -

    07.04.2014

    Цифровой идентификатор ПО

    -

    -


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 9 «Порядок работы» Руководства по эксплуатации. БРАГ.421413.041 РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Росстандарта от 11 мая 2022 г. № 1133;

    БРАГ.421413.041 ТУ. Регуляторы расхода газа РРГ-21. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «ЭЛТОЧПРИБОР» (ООО «ЭЛТОЧПРИБОР»)

    ИНН 7735501775

    Юридический адрес: 124460, г. Москва, г. Зеленоград, пр-кт. Панфиловский, д. 10, эт. 3; ком. 62

    Телефон: 8 (499) 735-09-31, 8 (499) 735-53-63

    E-mail: gas@eltochpribor.ru

    Web сайт: www.eltochpribor.ru

    Изготовитель

    Общество с ограниченной ответственностью «ЭЛТОЧПРИБОР»
    (ООО «ЭЛТОЧПРИБОР»)
    ИНН 7735501775
    Адрес: 124460, г. Москва, г. Зеленоград, пр-кт. Панфиловский, д. 10, эт. 3; ком. 62
    Телефон: 8 (499) 735-09-31, 8 (499) 735-53-63
    E-mail: gas@eltochpribor.ru
    Web сайт: www.eltochpribor.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
    Телефон: (812) 251-76-01, факс: (812) 713-01-14
    Web сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «ЭЛТОЧПРИБОР» (ООО «ЭЛТОЧПРИБОР»)
    ИНН 7735501775
    Юридический адрес: 124460, г. Москва, г. Зеленоград, пр-кт. Панфиловский, д. 10, эт. 3; ком. 62
    Телефон: 8 (499) 735-09-31, 8 (499) 735-53-63
    E-mail: gas@eltochpribor.ru
    Web сайт: www.eltochpribor.ru

    К настоящему типу средств измерений относят регуляторы расхода газа РРГ-21 следующих моделей: РРГ-21-1 и РРГ-21-2. Конструктивно модели выполнены в одинаковых корпусах и отличаются друг от друга метрологическими характеристиками и встроенными интерфейсами.

    Принцип действия регуляторов основан на переносе тепла потоком газа -калориметрический метод измерений расхода газа. Поток разделяется ламинарным капиллярным делителем на множество потоков, один из которых проходит через тепловой преобразователь расхода, в котором производится нагрев проходящего газа электронагревателем. При увеличении потока газа максимум температуры смещается потоком газа по ходу газа, создавая разность температур до и после зоны нагрева, зависящую от скорости потока, теплоемкости газа и температуры нагрева. Разность температур, измеренная терморезисторами, пропорциональна расходу газа.

    Регулятор состоит из первичного и вторичного преобразователей.

    Конструктивно первичный преобразователь представляет собой тонкостенную трубочку, на которую намотаны нагревательный элемент в центре и термопреобразователи сопротивления по краям.

    Вторичный преобразователь является электронной схемой, содержащей мостовую схему, измеряющую разность сопротивлений термопреобразователей, аналоговый усилитель, преобразователь аналог - цифра, схемы термокомпенсации, линеаризации, масштабирования. Аналоговый и цифровой сигналы, пропорциональные расходу газа подаются на выход.

    Регуляторы укомплектованы регулирующим электромагнитным пропорциональным клапаном и схемой ПИД (пропорционально-интегрально-дифференцирующего) регулирования для поддержания расхода газа, заданного управляющим сигналом.

    Регуляторы могут управляться как с помощью внешнего программного обеспечения, входящего в комплект поставки, по интерфейсу RS485, так и с помощью интерфейсных блоков, обеспечивающих питание, индикацию расхода и формирование сигнала задания расхода газа. Блоки поставляются изготовителем по отдельному заказу.

    Регуляторы имеют следующие выходные сигналы: аналоговый 10 В и цифровой RS-485 в протоколе Modbus RTU.

    Пломбирование корпуса регулятора от несанкционированного доступа предусмотрено в виде специальной защитной наклейки на бумажной основе (пломба), которая крепится одновременно на крышку и на неразборную часть корпуса (Рисунок 2).

    Заводской номер в цифровом формате наносится печатным способом на бумажную маркировочную табличку, расположенную на крышке регулятора.

    Общий вид регуляторов и место нанесения знака утверждения типа представлены на рисунке 1, общий вид бумажной маркировочной таблички с местом нанесения заводского номера - на рисунке 2.

    Нанесение знака поверки на регуляторы не предусмотрено.

    Внешний вид. Регуляторы расхода газа (РРГ-21), http://oei-analitika.ru

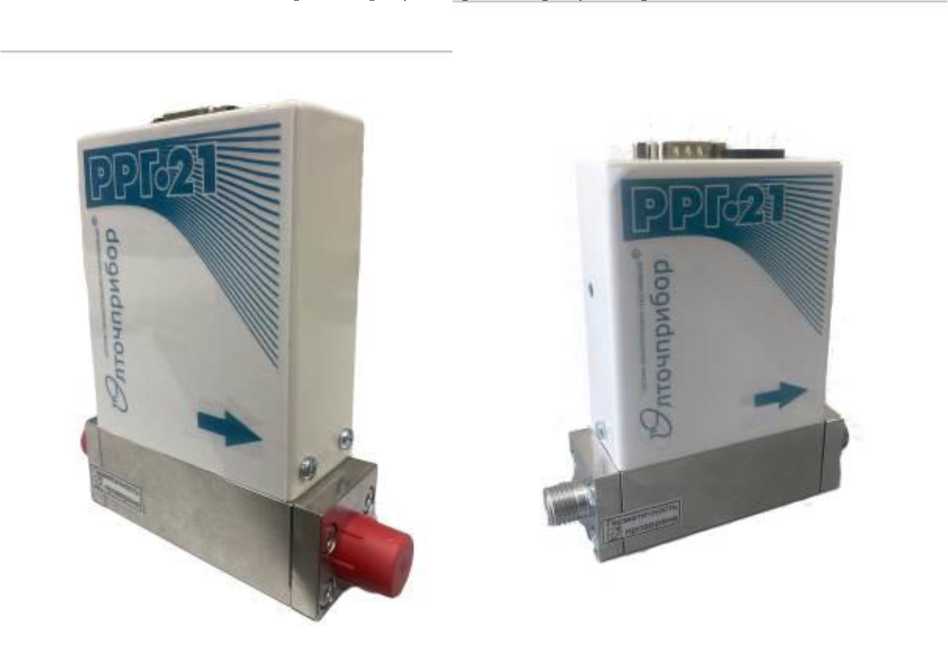

    Рисунок 1 - Общий вид регулятора РРГ-21

    Внешний вид. Регуляторы расхода газа (РРГ-21), http://oei-analitika.ru

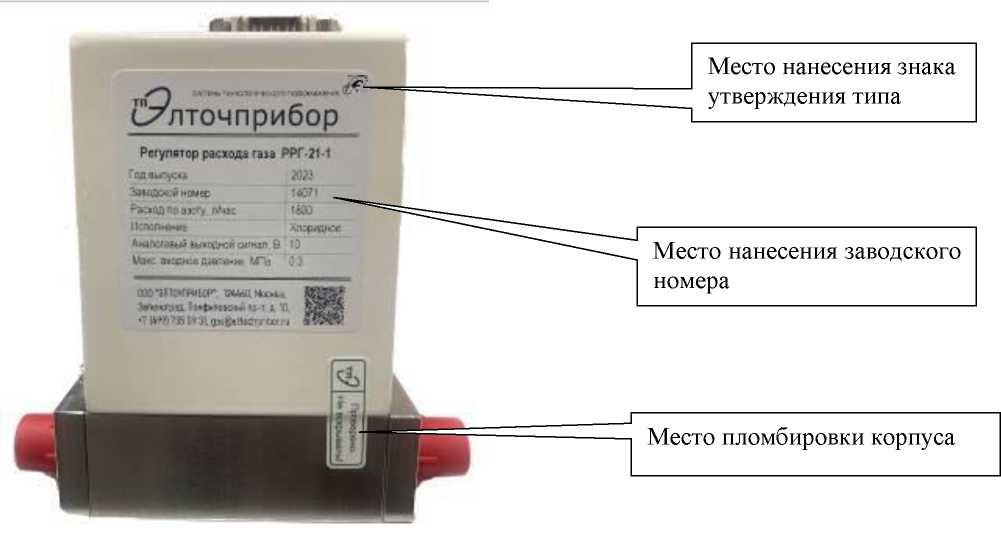

    Рисунок 2 - Общий вид маркировочной таблички



    Таблица 3 -

    Наименование характеристики

    Значение

    Диапазоны измерений и регулирования объемного расхода

    от 0,12 до 0,36 от 0,12 до 0,9 от 0,12 до 1,8 от 0,18 до 3,6 от 0,45 до 9,0 от 0,9 до 18 от 1,8 до 36

    газа, дм3/ч 1)

    от 4,5

    до 90

    от 9,0 до 180 от 18 до 360 от 36 до 720 от 45 до 900 от 60 до 1200 от 90 до 1800

    Пределы   допускаемой   приведенной   погрешности

    модель

    РРГ-21-1

    модель

    РРГ-21-2

    измерений объемного расхода газа2), %, при температуре

    окружающего воздуха

    от +10 до +15 оС включ.

    ±1,5

    ±2

    св.+15 до +25 оС включ.

    ±1,0

    ±1,5

    св.+25 до +40 оС

    ±1,5

    ±2,5

    1) Значения объемного расхода приведены к температуре 20,0 0С и атмосферному

    давлению 101,325 кПа

    2) Приведенная к верхней границе диапазона измерений

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Рабочий газ

    азот1

    Избыточное давление на входе в регулятор, МПа

    от 0,03 до 0,3

    Время прогрева, мин, не более

    30

    Габаритные размеры, мм, не более:

    - длина

    150

    - ширина

    34

    - высота

    130

    Масса, кг, не более

    1,5

    Потребляемая мощность, В^А, не более

    5

    Напряжение питания постоянного тока, В

    от 14,5 до 15,5

    Условия эксплуатации:

    - температура окружающей среды, оС

    от+10 до +40

    - относительная влажность, %, не более

    75

    - атмосферное давление, кПа

    от 80 до 110

    1Азот повышенной чистоты 1 сорт по ТУ 6-21-27

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    6

    Средняя наработка на отказ, ч

    20000
