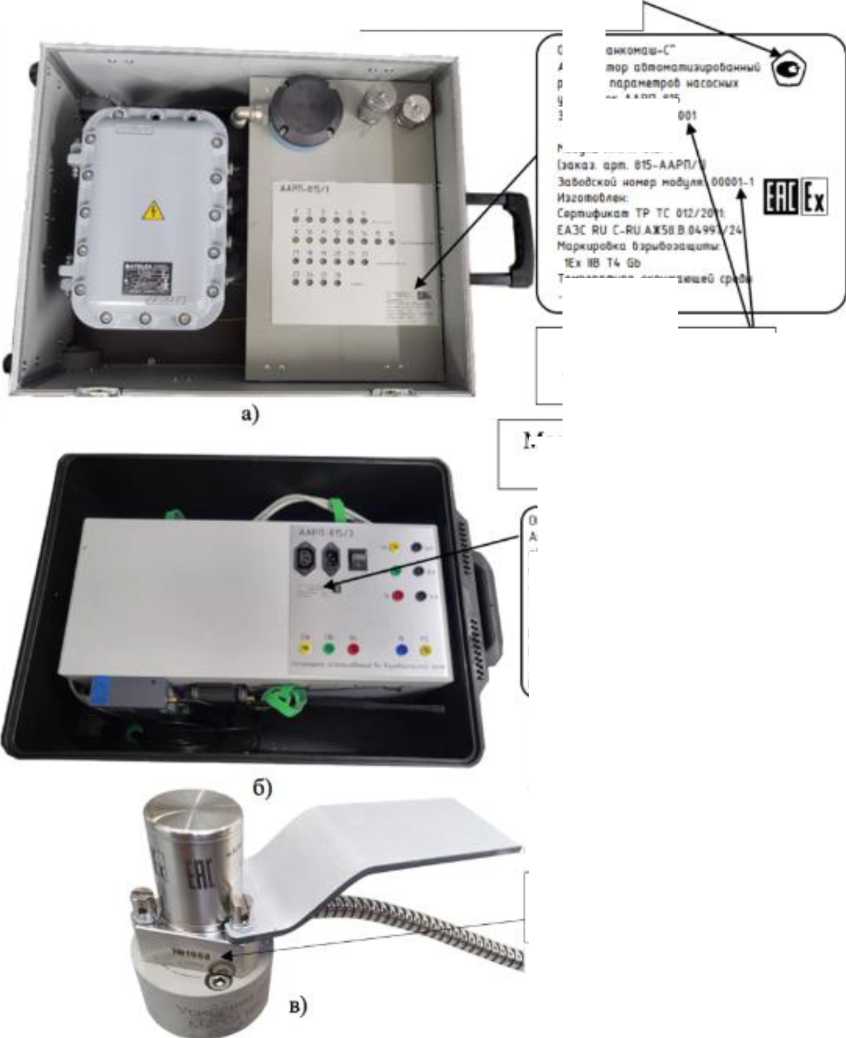

Наименование измеряемого параметра

Обозначение

ИК¹⁾

Кол-во

ИК

Разъём

Ед. изм.

1

2

3

4

5

Измерение силы постоянного тока (унифицированный сигнал)

AIx

6

1 - 6

мА

Измерение сопротивления постоянного тока с преобразованием в значение температурного эквивалента, соответствующего значениям сопротивления номинальной статической характеристики (далее - НСХ) термопреобразователей сопротивления типа Pt100 по ГОСТ 6651-2009

TX

8

9 - 16

°С

1

2

3

4

5

Измерение параметров абсолютной вибрации ^{2), 3)}: виброускорения и виброскорости (среднеквадратичного значения (далее - СКЗ)) в диапазоне рабочих частот от 10 до 1000 Гц

VIXYZ

36

17 - 22

м/с²; мм/с

Измерение частоты (импульсный сигнал)

DIx

4

23 - 26

Гц

• ¹⁾ Значение в условном обозначении переменной:

«X» - порядковый номер ИК;

«Y» - буквенное обозначение взаимно ортогональных направлений колебаний объекта (оси X, Y и Z);

«Z» - буквенное обозначение параметра абсолютной вибрации:

V - виброскорость, мм/с; A - виброускорение, м/с²

• ²⁾ Фактические параметры ИК измерений абсолютной вибрации определяется заказом и указывается в паспорте.

• ³⁾ ИК параметров абсолютной вибрации имеет в составе первичный измерительный

преобразователь (далее - ПИП) - вибропреобразователь DVA (модификация DVA484.1, рег. № 69044-17).

Наименование измеряемого параметра

Обозначение

ИК

Кол-во

ИК

Ед. изм.

1

2

3

4

Действующее значение напряжения нулевой последовательности

U0

1

Действующее значение напряжения фазы А

Ua

1

Действующее значение напряжения фазы B

Ub

1

Действующее значение напряжения фазы C

Uc

1

Действующее значение междуфазного напряжения А-B

Uab

1

В

Действующее значение междуфазного напряжения B-C

Ubc

1

Действующее значение междуфазного напряжения C-A

UCA

1

Среднее значение фазных напряжений

Uф.ср (Ufmean)

1

Среднее значение междуфазных напряжений

Uср ^(Umean⁾

1

Действующее значение силы тока фазы А

Ia

1

А

Действующее значение силы тока фазы В

Ib

1

1

2

3

4

Действующее значение силы тока фазы С

Ic

1

Действующее значение силы тока нулевой последовательности

I0

1

А

Среднее значение силы фазных токов

1ср

^(Ifmean⁾

1

Активная мощность фазы А

Pa

1

Активная мощность фазы В

Pb

1

Активная мощность фазы С

Pc

1

Вт

Активная мощность трехфазной системы

P

1

Реактивная мощность фазы А нагрузки Q = U^I^sin ф

Qa

1

Реактивная мощность фазы B нагрузки Q = U^I^sin ф

^QB

1

Реактивная мощность фазы C нагрузки Q = U^I^sin ф

Qc

1

Реактивная мощность нагрузки фазы А

Qfa

1

вар

Qf = V(S²-P²)

Реактивная мощность нагрузки фазы B

Qfb

1

Qf = V(s²-p²)

Реактивная мощность нагрузки фазы C

Qfc

1

Qf = V(S²-P²)

Реактивная мощность трехфазной системы

Q

1

Полная мощность фазы A

Sa

1

Полная мощность фазы B

Sb

1

В-А

Полная мощность фазы C

Sc

1

Полная мощность трехфазной системы

S

1

Частота

f

1

Гц

Коэффициент мощности фазы А

Pfa

1

Коэффициент мощности фазы B

Pfb

1

Коэффициент мощности фазы C

Pfc

1

Коэффициент мощности трехфазной системы

Pf

1

Коэффициент мощности фазы нагрузки (по первой гармонике), фазы А

DPfa

1

Коэффициент мощности фазы нагрузки (по первой гармонике), фазы B

DPfb

1

Коэффициент мощности фазы нагрузки (по первой гармонике), фазы C

DPfc

1

Коэффициент мощности трехфазной системы (по первой гармонике)

DPf

1

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока ИК AIx, мА

от 4 до 20

Пределы допускаемой приведенной погрешности измерений силы постоянного тока ИК AIx, % от диапазона измерений ¹⁾

±0,5

Диапазон измерений и преобразований входных сигналов ИК TX в значение температурного эквивалента, соответствующих значениям сопротивления НСХ термопреобразователей сопротивления типа Pt100 ²⁾ (а = 0,00385 °C^-1), °С

от -100 до +100

Наименование характеристики

Значение

Пределы допускаемой приведённой погрешности измерений и преобразований входных сигналов ИК TX в значение температурного   эквивалента,   соответствующих   значениям

сопротивления НСХ термопреобразователей сопротивления типа Pt100 ²⁾ (а = 0,00385 °C^-1), % от диапазона измерений ¹⁾

±0,5

Диапазон измерений СКЗ виброскорости ³⁾ ИК VIxyz, мм/с

от 1 до 50

Диапазон измерений СКЗ виброускорения ³⁾ ИК VIxyz, м/с²

от 1 до 25

Диапазон рабочих частот ³⁾ ИК VIxyz, Гц

от 10 до 1000

Пределы допускаемой относительной погрешности измерений СКЗ виброускорения     и     виброскорости ^{3), 4)}     ИК VIxYz,

на базовой частоте 80 Гц, % ¹⁾

±5

Пределы допускаемой относительной погрешности измерений СКЗ виброускорения     и     виброскорости ^{3), 4)}     ИК VIxYz,

в рабочем диапазоне частот, % ¹⁾

±10

Диапазон измерений частоты следования импульсов ИК DIx в диапазоне амплитудных значений от 5 до 12 В, Гц

от 1,66 до 166

Пределы допускаемой относительной погрешности измерений частоты импульсов ИК DIx, % ¹⁾

±1

• ¹⁾ В рабочих условиях эксплуатации.

• ²⁾ Тип НСХ термопреобразователей сопротивления по ГОСТ 6651-2009.

• ³⁾ Метрологические характеристики ИК (VIxYz) нормируются одинаково по осям X, Y и z.

• ⁴⁾ Погрешность ИК нормируется с учетом погрешности измерений ПИП. Примечания:

• 1) а - номинальное значение температурного коэффициента, °С^-1;

• 2) Значения переменных в условном обозначении ИК «х», «Y», «z», приведены в таблице 1.

Наименование характеристики

Значение

Диапазон измерений:

• - междуфазного напряжения переменного тока ИК: UAB; UBC; UCA;

• - среднего значения междуфазных напряжений переменного тока ИК иср (Umean), В

от 0 до 1,2-ином

Пределы допускаемой приведенной к номинальному значению погрешности (ином) измерений:

• - междуфазного напряжения переменного тока ИК: UAB; UBC; UCA;

• - среднего значения междуфазных напряжений переменного тока ИК Uср (Umean), % ''

±0,2

Диапазон измерений:

• - фазного напряжения переменного тока ИК: UA; UB; UC;

• - напряжения переменного тока нулевой последовательности ИК U0;

• - среднего значения фазных напряжений ИК Uф.ср (Ufmean), В

от 0 до 1,2^ином.ф

Наименование характеристики

Значение

Пределы допускаемой приведенной к номинальному значению погрешности (ином.ф) измерений:

• - фазного напряжения переменного тока ИК: UA; UB; UC;

• - напряжения переменного тока нулевой последовательности ИК U0;

• - среднего значения фазных напряжений переменного тока

ИК иф.ср (Ufmean), % ''

±0,2

Диапазон измерений:

• - силы фазного переменного тока ИК: IA; IB; IC;

• - среднего значения силы фазных токов ИК Iср(Ifmean);

• - силы переменного тока нулевой последовательности ИК: Io, А

от 0 до 1,2-1ном

Пределы допускаемой приведенной к номинальному значению погрешности (Iном) измерений:

• - силы фазного переменного тока ИК: IA; IB; IC;

• - среднего значения силы фазного переменного тока ИК Iср(Ifmean);

• - силы переменного тока нулевой последовательности ИК: Io, % ¹⁾

±0,2

Диапазон измерений активной мощности фазы нагрузки ИК: Pa; Pb; Pc, Вт

от 0 до 1,44-Рном.ф

Пределы допускаемой приведенной к номинальному значению погрешности (Рном.ф) измерений активной мощности фазы нагрузки ИК: Pa; Pb; Pc, % ¹⁾

±0,5

Диапазон измерений активной мощности фазы трехфазной системы ИК P, Вт

от 0 до 1,44-Рном

Пределы допускаемой приведенной к номинальному значению погрешности (Pном) измерений активной мощности фазы трехфазной системы ИК P, % ¹⁾

±0,5

Диапазон измерений:

• - реактивной мощности фазы нагрузки ИК: QA; QB; Qc; QFA; QFB; QFc;

• - реактивной мощности трехфазной системы ИК Q, вар

от 0 до 1,44-Qy

Пределы допускаемой приведенной к номинальному значению погрешности (Qном²⁾, Qном.ф³⁾) измерений:

• - реактивной мощности фазы нагрузки ИК: QA; QB; Qc; QFA; QFB; QFc;

• - реактивной мощности трехфазной системы ИК Q, % ¹⁾

±0,5

Диапазон измерений:

• - полной мощности фазы нагрузки ИК: SA; SB; Sc;

• - полной мощности трехфазной системы ИК S, В^А

от 0 до 1,44-Sy

Пределы допускаемой приведенной к номинальному значению погрешности (Sном²⁾, Sном.ф³⁾) измерений:

• - полной мощности фазы нагрузки ИК: SA; SB; Sc;

• - полной мощности трехфазной системы ИК S, % ¹⁾

±0,5

Диапазон измерений частоты переменного тока ИК f, Гц

от 45 до 65 Гц

Пределы допускаемой приведенной к номинальному значению погрешности (Гном) измерений частоты переменного тока ИК f, % ¹⁾

±0,03

Диапазон измерений коэффициента фазной и трехфазной мощности ИК: Pfa; Pfb; Pfc; Pf

от 0 до 1

Наименование характеристики

Значение

Габаритные размеры (длина х ширина х высота), мм, не более:

• - модуля

• - вибропреобразователя DVA^{1), 2)}

590 х 460 х 300

39,25 х 39,25 х43,50

Масса, кг, не более:

• - модуля

• - вибропреобразователя DVA^{1), 2)}

28

0,170

Маркировка взрывозащиты:

• - модуля

• - вибропреобразователя DVA¹⁾

1Ex IIB T4 Gb

PO Ex ia I Ma X; 0Ex ia IIC T6_T2 Ga X; Ex ia IIIC T200 1OO°C_T2oo 280°С Da X;

Ex ib IIIC T95°C_T275°C Db X;

2 Ex nA IIC T6 T2 Gc X

• ¹⁾ Модификация DVA484.1, рег. № 69044-17.

• ²⁾ Без кабеля (проводника электрического с соединительными приспособлениями), крепежных принадлежностей и магнитного держателя.

Наименование характеристики

Значение

Диапазоны рабочих значений входных сигналов:

• - ток фазы

• - напряжение фазное (междуфазное):

• - при измерении напряжения, мощности

• - при измерении частоты

• - сos ф

• - sin ф (при измерении Qa, Qb, Qc, Q)

• - sin ф (при измерении Qfa, Qfb, Qfc)

• - частота

от 0 до 120 % номинального¹⁾

от 0 до 120 % номинального¹⁾ от 10 до 120 % номинального¹⁾

±(0_.1_0) ±(0_.1_0)

±(0,5^.1^0,5)

от 45 до 65 Гц

Количество разъёмов для входных сигналов:

• - для измерений напряжения

• - для измерения тока

4

3

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота напряжения переменного тока, Гц

220±22

50±1

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность при температуре окружающего воздуха +35 °С, %, не более

• - атмосферное давление, кПа

от -10 до +40

85

от 84,0 до 106,7

Габаритные размеры (длина х ширина х высота), мм, не более:

560х480х320

Масса, кг, не более

23

¹⁾ Номинальные значения приведены в примечаниях к таблице 5

Наименование характеристики

Значение

Средний срок службы, лет

6

Средняя наработка на отказ, ч

50 000
