Номер по Госреестру СИ: 93587-24
93587-24 Трансформаторы тока
(ТВИМ)
Назначение средства измерений:
Трансформаторы тока ТВИМ (далее - трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 24.10.2024
Срок свидетельства -
Номер записи - 195400
ID в реестре СИ - 1420767
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВИМ-I-75-100/1, ТВИМ-I-600/5, ТВИМ-I-1500/5,
Производитель
Изготовитель - Открытое акционерное общество "Производственный комплекс Холдинговая компания ЭЛЕКТРОЗАВОД" (ОАО "ПК ХК ЭЛЕКТРОЗАВОД")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№2528 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (ТВИМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Производственный комплекс Холдинговая компания ЭЛЕКТРОЗАВОД" (ОАО "ПК ХК ЭЛЕКТРОЗАВОД")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93587-24 |
Трансформаторы тока, ТВИМ Открытое акционерное общество "Производственный комплекс Холдинговая компания ЭЛЕКТРОЗАВОД" (ОАО "ПК ХК ЭЛЕКТРОЗАВОД") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Трансформаторы тока (ТВИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОКОМПЛЕКС" (RA.RU.311677) | 12 | 12 | 0 | 0 | 12 | 12 | 0 |
Стоимость поверки Трансформаторы тока (ТВИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте в разделе 3 «Методы измерений».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ПравообладательОткрытое акционерное общество «Производственный комплекс Холдинговая компания ЭЛЕКТРОЗАВОД» (ОАО «ПК ХК ЭЛЕКТРОЗАВОД»)
ИНН 7718183890
Адрес юридического лица: 107023, г. Москва, ул. Электрозаводская, д. 21
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструктивно трансформаторы тока состоят из тороидального магнитопровода, выполненного из трансформаторной стали или из сплавов с высокой магнитной проницаемостью. Магнитопровод изолирован. Поверх изоляции на магнитопровод уложены витки из медного провода по всей длине окружности в один или несколько слоев. На магнитопровод устанавливаются опорные накладки из изоляционного материала с целью исключения механических воздействий на медный провод. Трансформаторы имеют одну или две вторичные обмотки. Первичной обмоткой трансформаторов тока является токоведущая шина, проходящая по оси трансформатора тока внутри корпуса. Изоляция на высоковольтном оборудовании обеспечивается за счет собственной изоляции данного оборудования.
Используются как встроенные трансформаторы тока на вводах силовых трансформаторов и реакторов.
Трансформаторы тока выпущены в модификациях ТВИМ-1-600/5, ТВИМ-1-75-100/1 и ТВИМ-I-1500/5, которые отличаются друг от друга значениями номинального первичного и вторичного тока, количеством вторичных обмоток.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
-
- ТВИМ-1-600/5 зав. №№ 160819/1-1, 160819/1-3, 160819/1-5;
-
- ТВИМ-1-75-100/1 зав. №№ 160817/1-3, 160817/1-1, 160817/1-2;
-
- ТВИМ-1-1500/5 зав. №№ 160818/1-1, 160818/1-3, 160818/1-5.
Заводской номер нанесён на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид трансформаторов тока с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы тока в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.

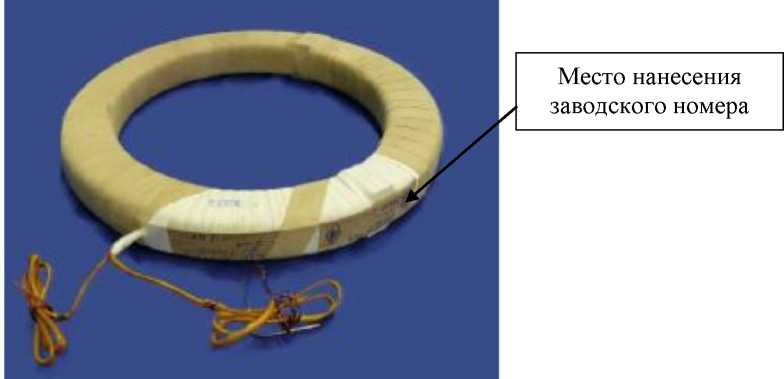

Рисунок 1 - Общий вид трансформаторов тока с указанием места нанесения заводского номера
