Номер по Госреестру СИ: 93568-24
93568-24 Термопреобразователи сопротивления
(ZZPD)
Назначение средства измерений:
Термопреобразователи сопротивления ZZPD (далее - термопреобразователи или ТС) предназначены для измерений температуры внутри твердых тел (подшипников, обмотки электродвигателей и др.), в т.ч. и во взрывоопасных средах.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Общие сведения
Дата публикации - 24.10.2024
Срок свидетельства - 23.10.2029
Номер записи - 195381
ID в реестре СИ - 1420747
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Nanyang Zhengtong Explosion - proof Electrical Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2524 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Термопреобразователи сопротивления (ZZPD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Кто поверяет Термопреобразователи сопротивления (ZZPD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термопреобразователи сопротивления (ZZPD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «Nanyang Zhengtong Explosion - proof Electrical Co., Ltd», КНР.
Правообладатель«Nanyang Zhengtong Explosion - proof Electrical Co., Ltd», КНР
Юридический адрес: No.20, North Zhongjing Road, Nanyang City, Henan, China Телефон: 13938997998
Факс: 0377-63258698
E-mail: nyztfb@163.com
Изготовитель
«Nanyang Zhengtong Explosion - proof Electrical Co., Ltd», КНРЮридический адрес: No.20, North Zhongjing Road, Nanyang City, Henan, China
Адрес места осуществления деятельности: No.1899, Dushan Avenue, Nanyang City, Henan Province, China
Телефон: 13938997998
Факс: 0377-63258698
E-mail: nyztfb@163.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«Nanyang Zhengtong Explosion - proof Electrical Co., Ltd», КНРЮридический адрес: No.20, North Zhongjing Road, Nanyang City, Henan, China Телефон: 13938997998
Факс: 0377-63258698
E-mail: nyztfb@163.com
http://www.nyztfb.cn
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с присоединенным кабелем с удлинительными проводами в защитной оболочке с тефлоновым покрытием. Измерительная вставка представляет собой корпус в виде завальцованной с одного конца тонкостенной трубки цилиндрической формы из нержавеющей стали, внутри которой размещены один или два ЧЭ.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Схема соединения внутренних проводников ТС с ЧЭ - 3-х, 4-х проводная.
ТС имеют исполнения, различающие количеством ЧЭ, а также длиной кабеля с удлинительными проводами. Схема составления условного обозначения ТС в зависимости от исполнения приведена в таблице 1.
Таблица 1 - Схема составления условного обозначения термопреобразователей
сопротивления ZZPD___________________________________________________________
Термопреобразователь сопротивления ZZPD -__-__
1 2
-
1. Количество чувствительных элементов
Один ЧЭ__________
Два ЧЭ
2. Длина кабеля с удлинительными проводами в мм
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную к кабелю ТС, типографским способом. Нанесение знака поверки на средство измерений не предусмотрено его конструкцией.
Фотография общего вида ТС с указанием места нанесения заводского номера приведена на рисунке 1.

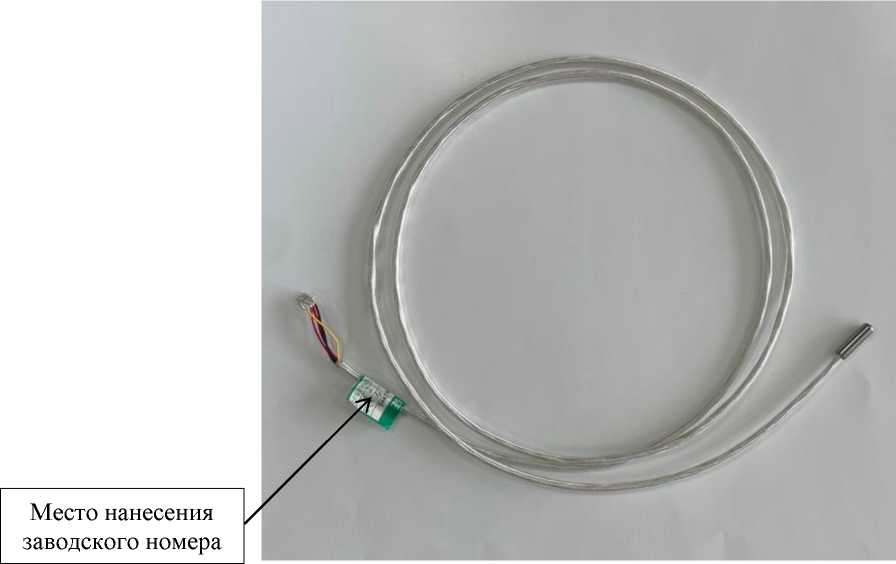

Рисунок 1 - Общий вид термопреобразователей сопротивления ZZPD с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
ZZPD |
1 шт. |
|
Паспорт (на русском языке) |
- |
1 экз. |
Метрологические и основные технические характеристики ТС приведены в таблицах
-
2, 3.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -55 до +160 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А, В |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Допуск по ГОСТ 6651-2009, °С:
|
±(O,15+0,O02^|t|) ±(O,3+O,0O5-|t|) |
|
Примечание: |t| - абсолютное значение температуры (без учета знака), °С. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции (при напряжении 500 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее |
100 |
|
Габаритные размеры корпуса ТС, мм |
06x20 |
|
Длина кабеля с удлинительными проводами, мм |
от 500 до 5000 |
|
Масса, кг, не более |
0,2 |
|
Рабочие условия эксплуатации ТС:
|
от -55 до +60 95 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4...T2 Ga X |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 65 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
8 |
