Номер по Госреестру СИ: 93566-24
93566-24 Системы испытательные для релейной защиты и автоматики
(Релейта-М)
Назначение средства измерений:
Системы
(далее - системы) постоянного тока, токов, сигналами
испытательные для релейной защиты и автоматики Релейта-М предназначены для воспроизведений напряжения и силы переменного и частоты, угла фазового сдвига между сигналами напряжений, сигналами тока и напряжения одной фазы, для измерений интервалов времени,
а также для воспроизведений цифровых эквивалентов заданных параметров сигналов напряжения и силы переменного и постоянного тока, частоты, угла фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в виде потоков мгновенных значений, передаваемых по протоколу, описанному в МЭК 61850-9-2.
Внешний вид.
Системы испытательные для релейной защиты и автоматики

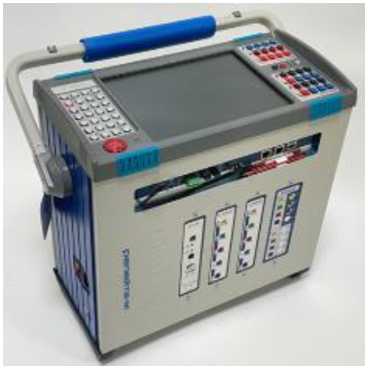

Рисунок № 1
Внешний вид.
Системы испытательные для релейной защиты и автоматики

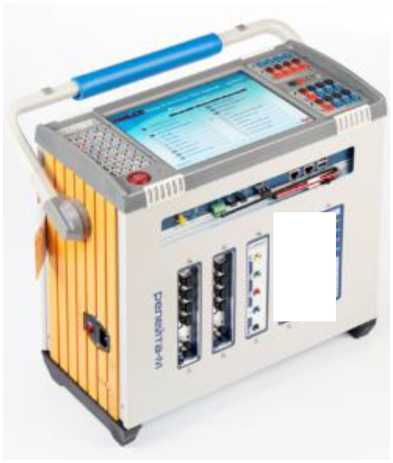

Рисунок № 2
Внешний вид.
Системы испытательные для релейной защиты и автоматики

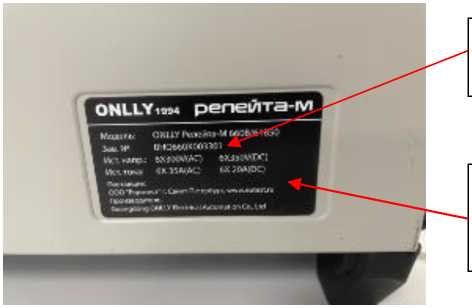

Рисунок № 3
Общие сведения
Дата публикации - 24.10.2024
Срок свидетельства - 23.10.2029
Номер записи - 195379
ID в реестре СИ - 1420745
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Guangdong ONLLY Electrical Automation Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2524 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы испытательные для релейной защиты и автоматики (Релейта-М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Guangdong ONLLY Electrical Automation Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93566-24 23.10.2029 |
Системы испытательные для релейной защиты и автоматики, Релейта-М Guangdong ONLLY Electrical Automation Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Системы испытательные для релейной защиты и автоматики (Релейта-М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы испытательные для релейной защиты и автоматики (Релейта-М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО.
Встроенное ПО реализовано аппаратно и разделено на метрологически значимую и не значимую части.
Метрологические характеристики систем нормированы с метрологически значимой части встроенного ПО.
Внешнее ПО «ONLLY Relay Protection Test System»,
учетом влияния
устанавливаемое на персональный компьютер, предусматривает различные экранные формы отображения информации, управляет настройками интерфейса системы и изменяет внешние электрические и временные параметры сигналов.
Внешнее ПО не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
2.3.XX.XXXXXX |
|
Цифровой идентификатор ПО |
- |
|
Примечание - XX.XXXXXX - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Примеры тестирования» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений «Системы испытательные для релейной защиты и автоматики Релейта-М. Стандарт предприятия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2-109 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательGuangdong ONLLY Electrical Automation Co., Ltd., Китай
Адрес юридического лица: Room 1409, No. 594 Tianhe Road, Tianhe District, Guangzhou City, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия систем в режиме воспроизведения аналоговых сигналов основан на цифро-аналоговом преобразовании массива цифровых выборок тока и напряжения, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов тока и напряжения.
Принцип действия систем в режиме воспроизведения цифровых сигналов основан на формировании цифровых (дискретизированных) сигналов, рассчитанных на основании заданных значений параметров напряжения и силы переменного (постоянного) тока с помощью программного обеспечения, их последующем преобразовании и воспроизведении в виде цифровых потоков мгновенных значений (МЭК 61850-9-2).
Системы применяются для проверки характеристик параметров настройки электромеханических, полупроводниковых, микропроцессорных реле и панелей релейной защиты и автоматики (РЗА), а также для оборудования, МЭК 61850.
Конструктивно системы выполнены в переносном фиксируется в нескольких положениях.
Системы выпускаются в модификациях Релейта-М
работающего по стандарту
корпусе с ручкой, которая
660, Релейта-М 660/61850, Релейта-М 660В, Релейта-М 660B/61850, Релейта-М 460, Релейта-М 460В, Релейта-М 430, Релейта-М 430/61850, Релейта-М 430В, Релейта-М 430B/61850, Релейта-М 330, отличающихся количеством каналов, метрологическими характеристиками, поддержкой протокола передачи по МЭК 61850-9-2, цветом корпуса.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-3. Нанесение знака поверки на системы не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.
Рисунок 1 - Общий вид систем модификаций Релейта-М 660, Релейта-М 660В, Релейта-М 460, Релейта-М 460В, Релейта-М 430, Релейта-М 430В, Релейта-М 330
Рисунок 2 - Общий вид систем модификаций Релейта-М 660/61850, Релейта-М 660B/61850, Релейта-М 430/61850, Релейта-М 430B/61850
|
к |
«с |
|
1. | |
|
* | |
Место нанесения
заводского номера
Место нанесения
знака утверждения типа
Рисунок 3 - Общий вид систем с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 2 - Метрологические характеристики систем модификаций Релейта-М 660, Релейта-М 460, Релейта-М 430, Релейта-М 330, Релейта-М 660/61850, Релейта-М 430/61850
|
Наименование характеристики |
Диапазон воспроизведений1) |
Пределы допускаемой погрешности воспроизведений1) (абсолютной Л, относительной 5) |
|
Напряжение переменного тока в диапазоне частот от 40 до 70 Гц:
|
от 0 до 125 В от 0 до 250 В |
±0,004 В (Л), для поддиапазона от 0 до 2 В включ., ±0,2 % (5), для поддиапазонов св. 2 до 125 В включ., св. 2 до 250 В включ. |
|
Сила переменного тока в диапазоне частот от 40 до 70 Гц:
-при использовании трех источников, соединенных параллельно |
от 0 до 30 А от 0 до 60 А от 0 до 90 А |
±0,001 А (Л), для поддиапазона от 0 до 0,5 А включ., ±0,2 % (5), для поддиапазонов св. 0,5 до 30 А включ., св. 0,5 до 60 А включ., св. 0,5 до 90 А включ. |
|
Наименование характеристики |
Диапазон воспроизведений1) |
Пределы допускаемой погрешности воспроизведений1) (абсолютной Л, относительной 5) |
|
Сила постоянного тока |
от 0 до 20 А |
±0,001 А (Л), для поддиапазона от 0 до 0,5 А включ., ±0,2 % (5), для поддиапазона св. 0,5 до 20 А включ. |
|
Напряжение постоянного тока:
|
от -175 до +175 В от 0 до 350 В |
±0,01 В (Л), для поддиапазонов от -5 до +5 В включ., от 0 до 5 В включ., ±0,2 % (5), для поддиапазонов от -175 до -5 В не включ., св. +5 до +175 В включ., св. 5 до 350 В включ. |
|
Частота переменного тока |
от 10 до 1000 Гц |
±0,001 Гц (Л), для поддиапазона от 10 до 65 Гц включ., ±0,01 Гц (Л), для поддиапазона св. 65 до 450 Гц включ., ±0,02 Гц (Л), для поддиапазона св. 450 до 1000 Гц включ. |
|
Угол фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в диапазоне частот от 40 до 70 Гц |
от -360° до 360° |
±0,2° (Л) |
|
Интервал времени |
от 0,001 до 1^106 с |
±0,001 с (Л), для поддиапазона от 0,001 до 1 с включ., ±0,1 % (5), для поддиапазона от св. 1 до 1^106 с включ. |
|
Примечание - 1) - для интервалов времени нормирован диапазон измерений и пределы допускаемой погрешности измерений | ||
Таблица 3 - Метрологические характеристики систем модификаций Релейта-М 660В, Релейта-М 460В, Релейта-М 430В, Релейта-М 660В/61850, Релейта-М 430В/61850
|
Наименование характеристики |
Диапазон воспроизведений1) |
Пределы допускаемой погрешности воспроизведений1) (абсолютной Л, относительной 5) |
|
Напряжение переменного тока в диапазоне частот от 40 до 70 Гц:
|
от 0 до 300 В от 0 до 600 В |
±0,002 В (Л), для поддиапазона от 0 до 2 В включ., ±0,1 % (5), для поддиапазона св. 2 до 300 В включ., ±0,2 % (5), для поддиапазона св. 2 до 600 В включ., |
|
Наименование характеристики |
Диапазон воспроизведений1) |
Пределы допускаемой погрешности воспроизведений1) (абсолютной Л, относительной 5) |
|
Сила переменного тока в диапазоне частот от 40 до 70 Гц:
-при использовании трех источников, соединенных параллельно |
от 0 до 35 А от 0 до 60 А от 0 до 95 А |
±0,001 А (Л), для поддиапазона от 0 до 0,5 А включ., ±0,1 % (5), для поддиапазона св. 0,5 до 35,0 А включ., ±0,2 % (5), для поддиапазонов св. 0,5 до 60,0 А включ., св. 0,5 до 95,0 А включ. |
|
Сила постоянного тока |
от 0 до 20 А |
±0,001 А (Л), для поддиапазона от 0 до 0,5 А включ., ±0,2 % (5), для поддиапазона св. 0,5 до 20,0 А включ. |
|
Напряжение постоянного тока:
|
от -350 до +350 В от 0 до 700 В |
±0,01 В (Л), для поддиапазона от -5 до +5 В включ., ±0,1 В (Л), для поддиапазона от 0 до 20 В включ., ±0,2 % (5), для поддиапазонов от -350 до -5 В не включ., св. +5 до +350 В включ., св. 20 до 700 В включ. |
|
Частота переменного тока |
от 10 до 1000 Гц |
±0,001 Гц (Л), для поддиапазона от 10 до 65 Гц включ., ±0,01 Гц (Л), для поддиапазона св. 65 до 450 Гц включ., ±0,02 Гц (Л), для поддиапазона св. 450 до 1000 Гц включ. |
|
Угол фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в диапазоне частот от 40 до 70 Гц |
от -360° до 360° |
±0,2° (Л) |
|
Интервал времени |
от 0,001 до 1^106 с |
±0,001 с (Л), для поддиапазона от 0,001 до 1,000 с включ., ±0,1 % (5), для поддиапазона от св. 1 до 1^106 с включ. |
|
Примечание - 1) - для интервалов времени нормирован диапазон измерений и пределы допускаемой погрешности измерений | ||
Таблица 4 - Метрологические характеристики систем модификаций Релейта-М 660/61850, Релейта-М 430/61850 при воспроизведении цифрового SV-потока
|
Наименование характеристики |
Диапазон воспроизведений |
Пределы допускаемой погрешности воспроизведений (абсолютной Л, относительной 5) |
|
Напряжение переменного тока в диапазоне частот от 40 до 70 Гц |
от 0 до 250 В |
±0,003 В (Л), для поддиапазона от 0 до 10 В включ., ±0,03 % (5), для поддиапазона св. 10 до 250 В включ. |
|
Сила переменного тока в диапазоне частот от 40 до 70 Гц |
от 0 до 90 А |
±0,0003 А (Л), для поддиапазона от 0 до 1 А включ., ±0,03 % (5), для поддиапазона св. 1 до 90 А включ. |
|
Сила постоянного тока |
от 0,1 до 20 А |
±0,03 % (5) |
|
Напряжение постоянного тока |
от 1 до 350 В |
±0,03 % (5) |
|
Частота переменного тока |
от 10 до 1000 Гц |
±0,0003 % (5) |
|
Угол фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в диапазоне частот от 40 до 70 Гц |
от -360° до 360° |
±0,01° (Л) |
Таблица 5 - Метрологические характеристики систем модификаций Релейта-М 660В/61850, Релейта-М 430В/61850 при воспроизведении цифрового SV-потока
|
Наименование характеристики |
Диапазон воспроизведений |
Пределы допускаемой погрешности воспроизведений (абсолютной Л, относительной 5) |
|
Напряжение переменного тока в диапазоне частот от 40 до 70 Гц |
от 0 до 600 В |
±0,003 В (Л), для поддиапазона от 0 до 10 В включ., ±0,03 % (5), для поддиапазона св. 10 до 600 В включ. |
|
Сила переменного тока в диапазоне частот от 40 до 70 Гц |
от 0 до 95 А |
±0,0003 А (Л), для поддиапазона от 0 до 1 А включ., ±0,03 % (5), для поддиапазона св. 1 до 95 А включ. |
|
Сила постоянного тока |
от 0,1 до 20 А |
±0,03 % (5) |
|
Напряжение постоянного тока |
от 1 до 700 В |
±0,03 % (5) |
|
Частота переменного тока |
от 10 до 1000 Гц |
±0,0003 % (5) |
|
Угол фазового сдвига между сигналами напряжений, сигналами токов, сигналами тока и напряжения одной фазы в диапазоне частот от 40 до 70 Гц |
от -360° до 360° |
±0,01° (Л) |
Таблица 6 - Технические
|
Наименование характеристики |
Значение |
|
Количество выходных каналов по напряжению: - для модификаций Релейта-М 660, Релейта-М 660/61850, Релейта-М 660В, Релейта-М 660B/61850; |
6 |
|
- для модификаций Релейта-М 460, Релейта-М 460В, Релейта-М 430, Релейта-М 430/61850, Релейта-М 430В, Релейта-М 430B/61850; |
4 |
|
- для модификации Релейта-М 330 |
3 |
|
Количество выходных каналов по току: - для модификаций Релейта-М 660, Релейта-М 660/61850, Релейта-М 660В, Релейта-М 660B/61850, Релейта-М 460, Релейта-М 460В; |
6 |
|
- для модификаций Релейта-М 430, Релейта-М 430/61850, Релейта-М 430В, Релейта-М 430B/61850, Релейта-М 330 |
3 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
220±11 |
|
- напряжение переменного тока, В |
220±44 |
|
- номинальная частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
2000 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
380x390x200 |
|
Масса, кг, не более: - для модификаций Релейта-М 660, Релейта-М 660/61850, Релейта-М 660В, Релейта-М 660B/61850, Релейта-М 430B/61850; |
15,8 |
|
- для модификаций Релейта-М 460, Релейта-М 460В; |
14,8 |
|
- для модификации Релейта-М 430/61850; |
13,8 |
|
- для модификаций Релейта-М 430, Релейта-М 430В; |
12,8 |
|
- для модификации Релейта-М 330 |
11,8 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +55 |
|
- относительная влажность, % |
от 30 до 90 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
