Номер по Госреестру СИ: 93562-24
93562-24 Барьеры искробезопасные
(CB)
Назначение средства измерений:
Барьеры искробезопасные CB (далее - барьеры) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, сигналов термоэлектрических преобразователей и термопреобразователей сопротивления из взрывоопасной зоны в электрические выходные сигналы силы постоянного тока и передачи этих сигналов, в том числе по протоколу HART или в цифровой вид, в безопасную зону, обеспечивая искробезопасные электрические параметры устройств в опасной зоне.
Барьеры искробезопасные CB предназначены для применения измерительных каналов информационно-управляющих программно-технических (ПТК) АВАНГАРД и в аналогичных системах для автоматизированных систем технологическими процессами (АСУТП).
в составе комплексов управления

Внешний вид.
Барьеры искробезопасные
Рисунок № 1

Внешний вид.
Барьеры искробезопасные
Рисунок № 2

Внешний вид.
Барьеры искробезопасные
Рисунок № 3

Внешний вид.
Барьеры искробезопасные
Рисунок № 4
Программное обеспечение
Программное обеспечение включает встроенное системное ПО и внешнее ПО, устанавливаемое на персональный компьютер.
Встроенное системное ПО барьеров искробезопасных CB является метрологически значимым. Метрологические характеристики барьеров искробезопасных CB нормированы с учетом влияния встроенного ПО. Встроенное устанавливается в энергонезависимую память в производственном цикле на заводе - изготовителе и в процессе эксплуатации изменению не подлежит.
Внешнее ПО имеет наименование EasySetting-V1.4.11 предназначено для конфигурирования пользователем типа и границ поддиапазона измерений барьеров искробезопасных моделей CB4071-EX, CB4072-EX, CB4073-EX.RTD, CB4073-EX.TC, CB4076-EX. Для подключения к барьерам искробезопасным используется адаптер последовательного интерфейса USB-COMMINI. Внешнее ПО не является метрологически значимым.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
firmware |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.0 |
|
Цифровой идентификатор программного обеспечения |
- |
Уровень защиты встроенного ПО «высокий» в соответствии с п.4.5 рекомендации
Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус барьера типографским способом или лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации в разделе 4.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики преобразования;
ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 года N 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Техническая документация Zhejiang Chitic Control Engineering Co., Ltd.;
Стандарт предприятия «Системы распределенного управления и противоаварийных защит и их компоненты».
ПравообладательКомпания Zhejiang Chitic Control Engineering Co., Ltd., Китай Адрес: Технологический парк Chitic № 260, дорога №6, и Технологического Развития Ханчжоу, Китай
Зона
Экономического
Зона
Экономического
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
Принцип действия барьеров основан на преобразовании входных силы и напряжения постоянного тока,
аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления, их измерении, обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов силы постоянного тока.
Конструктивно барьеры включают печатную плату с электронными компонентами преобразователя сигналов и цепей питания, раъемы для подключения внешних цепей и малогабаритный полимерный корпус на DIN-рейку (рисунок 1).
Барьеры имеют маркировочную табличку с модельным кодом, схемой подключения, основными техническими характеристиками, присвоенной маркировкой взрывозащиты и классификацией уровня функциональной безопасности (рисунок 2).
Искробезопасные электрические параметры цепей опасной зоны обеспечиваются схемотехнически. Разъемы искробезопасных цепей имеют синюю окраску (рисунок 3).
Барьеры CB обеспечивают гальваническое разделение искробезопасных цепей от цепей безопасной зоны.
Барьеры выпускаются в модификациях CB4035-EX, CB4036-EX, CB4038-EX, CB4045-EX, CB4067-EX, CB4071-EX, CB4072-EX, CB4073-EX.RTD, CB4073-EX.TC, CB4076-EX отличающихся типами и диапазонами сигналов, количеством каналов и функциональным назначением.
Описание обозначений барьеров при заказе: CB-40XY, где CB: серия, 40AB: код модели.
Описание моделей:
-
- CB4035-EX - барьер искробезопасный 1 канал аналогового ввода, 2 канала аналогового вывода с поддержкой HART, с уровнем совокупной функциональной безопасности SIL3;
-
- CB4036-EX - барьер искробезопасный 2 канала аналогового ввода и вывода c поддержкой
HART;
-
- CB4038-EX - барьер искробезопасный 2 канала аналогового вывода с поддержкой HART;
-
- CB4045-EX - барьер искробезопасный 1 канал аналогового ввода c поддержкой HART, с уровнем совокупной функциональной безопасности SIL3;
-
- CB4067-EX - барьер искробезопасный 1 канал аналогового вывода с поддержкой HART, с уровнем совокупной функциональной безопасности SIL2;
-
- CB4071-EX - барьер искробезопасный 1 канал подключения термометра сопротивления, конфигурируемый;
-
- CB4072-EX - барьер искробезопасный 1 канал подключения термопары,
конфигурируемый, с уровнем совокупной функциональной безопасности SIL2;
-
- CB4073-EX.RTD - барьер искробезопасный 1 канал подключения термометра сопротивления, конфигурируемый, с уровнем совокупной функциональной безопасности SIL2;
-
- CB4073-EX.TC - барьер искробезопасный 1 канал подключения термопары, конфигурируемый, уровнем совокупной функциональной безопасности SIL2;
-
- CB4076-EX - барьер искробезопасный 1 канал подключения термометра сопротивления, конфигурируемый, 2 выхода.
Рисунок 1 - Общий вид барьеры искробезопасные CB
грг
Jr Г г
jOol
"7^;. ' $
а
а
* 1
2
л
I t i
i^Hb V
!
1ч
i*
1
■rfJJtlJL
п?тег93
гттг
да«
Гмй,О1«
uklw

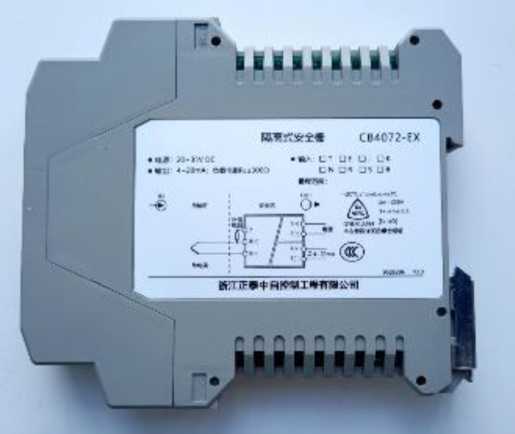

Рисунок 2 - Маркировочная этикетка барьеров искробезопасных CB
Место нанесения
знака утверждения типа

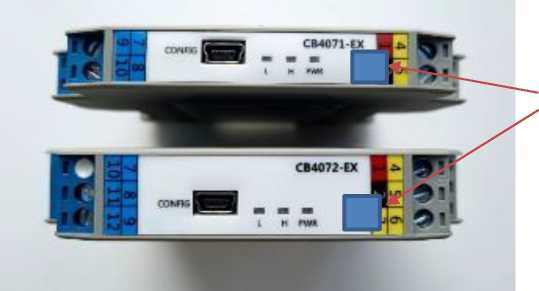

Рисунок 3 - Маркировка клемм цепей подключения
Серийный номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится снизу на корпус барьеров методом лазерной гравировки или в виде маркировочной наклейки выполненной термотрансферным принтером (рисунок 4). Нанесение знака поверки на средство измерений и пломбирование не предусмотрено.

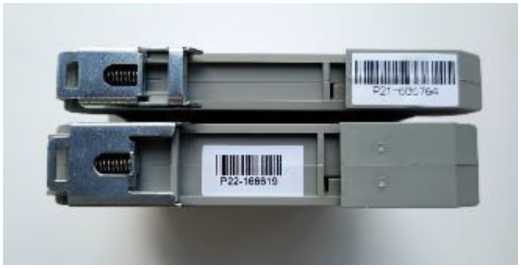

Рисунок 4 - Место нанесения серийного номера
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Барьер искробезопасный CB |
-1) |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Примечание: 1) обозначение в зависимости от модели | ||
Основные метрологические и технические характеристики приведены в таблицах 2 - 6.
Таблица 2 - Основные метрологические характеристики при преобразованиях силы и напряжения постоянного тока
|
Наименование барьера искробезопасного |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной погрешности1 |
Пределы допускаемой дополнительной погрешности2) |
|
CB4035-EX CB4036-EX CB4045-EX |
от 4 до 20 мА |
от 4 до 20 мА |
Y = ±0,1 % |
Уд = ±0,005%/°С |
|
CB4072-EX |
от -100 до +100 мВ3) |
от 4 до 20 мА |
Y = ±0,1 % |
7д = ±0,01%/°С |
|
CB4071-EX CB4073-EX.RTD CB4076-EX |
Сигналы термометров сопротивления4) |
от 4 до 20 мА |
Y = ±0,1 % |
7д = ±0,01%/°С |
|
CB4072-EX CB4073-EX.TC |
Сигналы от преобразователей термоэлектрических5 ) |
от 4 до 20 мА |
Y = ±0,1 % |
7д = ±0,01%/°С |
|
CB4038-EX CB4067-EX |
от 4 до 20 мА |
от 4 до 20 мА |
Y = ±0,1 % |
7д = ±0,005%/°С |
Наименование барьера искробезопасного
Диапазоны входных сигналов
Диапазоны выходных сигналов
Пределы допускаемой основной погрешности1
Пределы допускаемой дополнительной погрешности2)
Примечания:
-
1) Y - основная приведенная погрешность к диапазону входных сигналов;
-
2) Yd - дополнительная погрешность от влияния температуры окружающего воздуха приведенная погрешность к диапазону входных сигналов;
-
3) настройка поддиапазона для модуля CB4072-EX осуществляется с помощью внешнего ПО в диапазоне измерений входного сигнала с минимальной шириной поддиапазона 10 мВ;
-
4) диапазоны измерений входного сигнала приведены в таблице 3, настройка поддиапазона осуществляется с помощью внешнего ПО в диапазоне измерений входного сигнала с минимальной шириной поддиапазона приведенной в таблице 3;
-
5) диапазоны измерений входного сигнала приведены в таблице 4, настройка поддиапазона осуществляется с помощью внешнего ПО в диапазоне измерений входного сигнала с минимальной шириной поддиапазона приведенной в таблице 4
Таблица 3 - Диапазоны преобразования сигналов от термопреобразователей сопротивления с номинальной статической характеристикой (НСХ) по ГОСТ 6651-2009
|
Тип НСХ |
Диапазон измерений входных сигналов (температуры), °С |
Минимальная ширина поддиапазона, °С |
|
Pt100 |
от -200 до +850 |
20 |
|
Cu50 |
от -50 до +150 |
20 |
|
Cu100 |
от -50 до +150 |
20 |
Таблица 4 - Диапазоны преобразовании сигналов от термопар по ГОСТ Р 8.585-2001
|
Тип термопары |
Диапазон измерений входных сигналов (температуры), °С |
Минимальная ширина поддиапазона, °С |
|
T |
от -200 до +400 |
50 |
|
E |
от -200 до +900 |
50 |
|
J |
от -200 до +1200 |
50 |
|
K |
от -200 до +1372 |
50 |
|
N |
от -200 до +1300 |
50 |
|
R |
от -40 до +1768 |
500 |
|
S |
от -40 до +1768 |
500 |
|
B |
от +320 до +1820 |
500 |
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации:
|
+25 от 10 до 90 |
|
Рабочие условия эксплуатации:
|
от -20 до +60 от 10 до 90 |
|
Параметры электрического питания: - электрическое напряжение постоянного тока, В |
от 20 до 35 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры барьера искробезопасного не более, мм | |
|
модели СВ4045-ЕХ, CB4067-EX, CB4071-EX | |
|
- высота |
99 |
|
- ширина |
12,5 |
|
- глубина |
114,5 |
|
модели CB4035-EX, CB4036-EX, CB4038-EX, CB4072-EX, CB4073-EX.RTD, | |
|
CB4073-EX.TC, CB4076-EX | |
|
- высота |
99 |
|
- ширина |
17,5 |
|
- глубина |
114,5 |
|
Масса барьера искробезопасного, не более, кг |
0,12 |
