Принцип действия анализатора основан:

- при измерении УЭП: на измерении электрического сопротивления между электродами первичного преобразователя (кондуктометрического датчика), погруженного в анализируемую жидкую среду, и дальнейшем преобразовании измеренного значения в значение УЭП при текущей температуре или приведенное к температуре в диапазоне от плюс 5 ^оС до плюс 80 ^оС с использованием температурной компенсации;

- при измерении рН: на измерении электродвижущей силы электродной системы первичного преобразователя (комбинированного электрода) и преобразовании измеренного значения в значение рН на основании уравнения Нернста с применением температурной компенсации;

- при измерении температуры: на измерении электрического сопротивления чувствительного элемента первичного преобразователя (термодатчика) и его преобразовании в значение температуры.

Используя измеренное значение УЭП, анализатор автоматически производит расчет солесодержания по известной зависимости УЭП жидкой среды от массовой концентрации хлорида натрия с учётом температуры жидкости, а также преобразование УЭП в TDS в пересчете на условное содержание хлорида натрия или другого вещества (сульфата натрия, сульфата кальция, гидрокарбоната натрия).

Конструктивно анализатор представляет собой переносный автоматизированный прибор, состоящий из корпуса с дисплеем и сенсорной панелью управления и датчиков (кондуктометрического датчика с встроенным термодатчиком, электрода комбинированного, внешнего термодатчика), которые подключаются к корпусу анализатора через разъемы, расположенные на его задней панели. Анализаторы выпускаются в двух модификациях: кондуктометр КТА-1 и кондуктометр/рН-метр КТА-2.

Кондуктометр КТА-1 предназначен для измерений УЭП и температуры анализируемой жидкой среды, кондуктометр/рН-метр КТА-2 - для измерений УЭП, температуры и рН анализируемой жидкой среды. Обе модификации дают возможность вычислять по измеренным значениям УЭП солесодержание и TDS.

Для измерений УЭП и температуры анализируемой жидкой среды анализатор комплектуется датчиками ДК-2 или ДК-5.

В состав кондуктометра/рН-метра КТА-2 для измерений рН входит электрод комбинированный утвержденного типа. Для измерений температуры жидкой среды при измерении рН используется термодатчик ДТ-2.

Результаты измерений выводятся на дисплей на передней панели анализатора.

На задней панели анализатора нанесена методом лазерной печати информация, содержащая сведения об изготовителе, краткое обозначение модификации анализатора, знак утверждения типа, год изготовления и заводской номер. На датчиках ДК-2, ДК-5 и термодатчике ДТ-2 предусмотрено нанесение отдельного заводского номера. Формат заводского номера для анализатора и датчика - цифровой (в виде арабских цифр). На электроде комбинированном маркировка и заводской номер нанесены в соответствии с его описанием типа. Заводские номера датчиков и электрода комбинированного, входящих в состав анализатора, указываются в руководстве по эксплуатации анализатора.

Общий вид анализатора представлен на рисунке 1, место номера - на рисунке 2.

Общий вид датчиков ДК-2, ДК-5 и термодатчика на рисунках 3-4.

Предусмотрена пломбировка анализатора на задней панели

(рисунок 2). Нанесение знака поверки на анализатор не предусмотрено.

Место нанесения знака утверждения типа

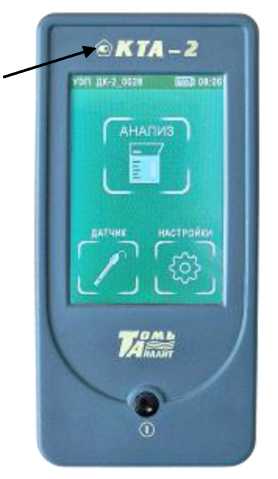

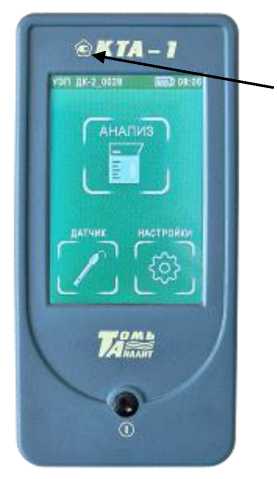

Рисунок 1 - Общий вид анализатора жидкости КТА модификаций кондуктометр КТА-1 и кондуктометр/рН-метр КТА-2

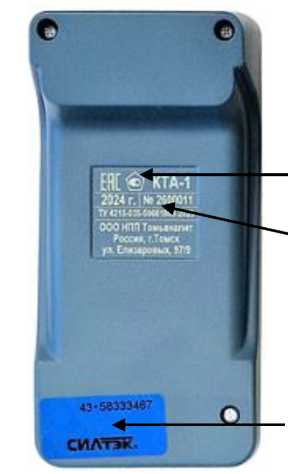

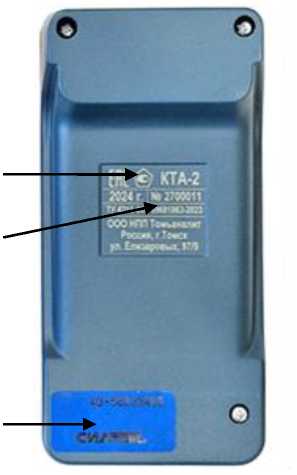

Место нанесения заводского номера

Схема пломбировки

Место нанесения знака утверждения типа

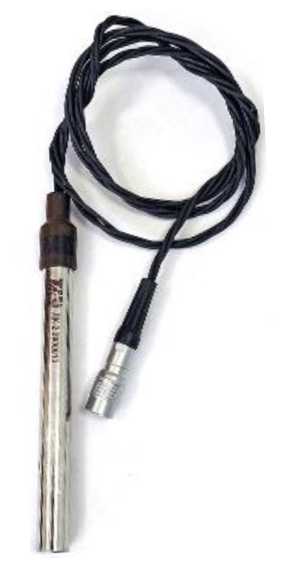

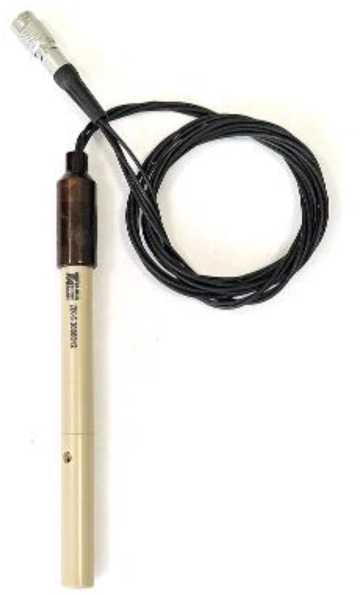

Рисунок 3 - Общий вид датчиков ДК-2 и ДК-5

Рисунок 2 - Место нанесения заводского номера и схема пломбировки

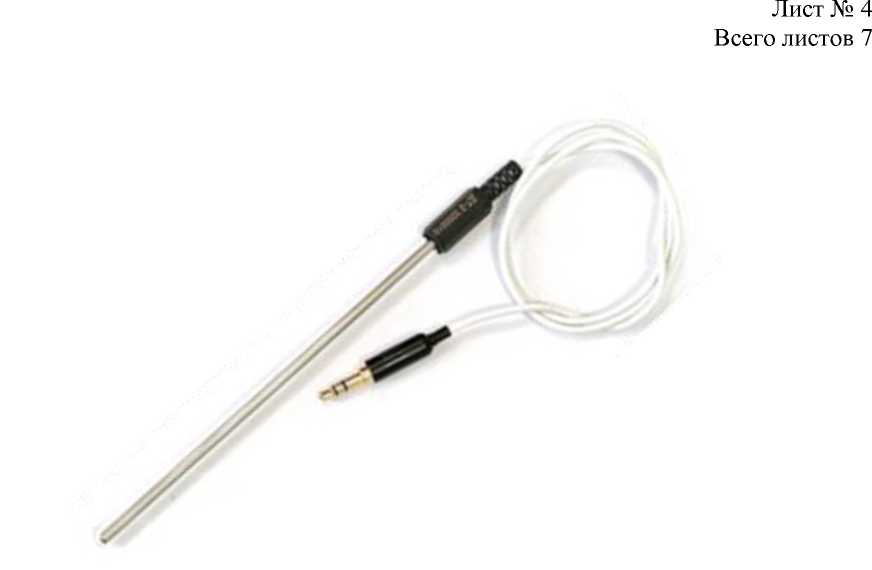

Рисунок 4 - Общий вид термодатчика ДТ-2
