Сведения о средстве измерений: 93541-24 Барьеры искрозащиты

Номер по Госреестру СИ: 93541-24
93541-24 Барьеры искрозащиты
(I-10)

Назначение средства измерений:
предназначены сигналов силы Барьеры искрозащиты I-10 (далее по тексту - барьеры) для гальванической развязки и преобразований входных аналоговых постоянного тока в электрические выходные сигналы силы постоянного тока, а также в цифровые кодовые сигналы для передачи по протоколу HART между взрывоопасной и взрывобезопасной зонами, обеспечивая искробезопасные электрические параметры устройств.

сертификация программного обеспечения
Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 1
Внешний вид.
Барьеры искрозащиты
Рисунок № 1
Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 2
Внешний вид.
Барьеры искрозащиты
Рисунок № 2
Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 3
Внешний вид.
Барьеры искрозащиты
Рисунок № 3

Общие сведения

Дата публикации - 21.10.2024
Срок свидетельства - 21.10.2029
Номер записи - 195354
ID в реестре СИ - 1420663
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

I-10-AO22-ExS, I-10-AI22H-ExS, I-10-AI12H-ExS,

Производитель

Изготовитель - Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -

Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2506 от 2024.10.21 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Барьеры искрозащиты (I-10)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92219-24

Система измерений количества и показателей качества деэтанизированного газового конденсата Харбейского месторождения ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ", Обозначение отсутствует
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
1 год
92306-24

Комплекс измерительно-управляющий АСУТП комплекса сжижения природного газа производительностью 1,7 т/ч (расширение системы) на территории ОЭЗ "Кашира" (Московская область), Обозначение отсутствует
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
2 года
93033-24

Комплекс измерительно-управляющий АСУТП комплекса сжижения природного газа производительностью 1,7 т/ч (расширение системы) на территории ОЭЗ "Тольятти" (Самарская область), Обозначение отсутствует
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
2 года
93033-24

Комплекс измерительно-управляющий АСУТП комплекса сжижения природного газа производительностью 1,7 т/ч (расширение системы) на территории ОЭЗ "Тольятти" (Самарская область), Обозначение отсутствует
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
2 года
93541-24
21.10.2029
Барьеры искрозащиты , I-10
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
2 года
94436-25

Система измерений количества и показателей качества нефти № 805, Обозначение отсутствует
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
1 год
94745-25

Система измерительная количества и параметров природного газа на узле подключения газопровода от УППГ Муравленковского месторождения на вход УКПГ Комсомольского газового промысла, Обозначение отсутствует
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
1 год
94760-25

Система измерений количества и показателей качества нефти № 1518 ПСП "Куюмба", Обозначение отсутствует
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
1 год
95364-25

Система измерений количества и показателей качества газа Уренгойского месторождения газопровод "УППГ - "УКПГ-1АВ", Обозначение отсутствует
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
1 год
95615-25

Система измерений количества и параметров нефти сырой (СИКНС) на Бухараевском месторождении НГДУ "Бавлынефть" ПАО "Татнефть", Обозначение отсутствует
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
1 год
95665-25

Система измерений количества нефти, поступающей в АО "Куйбышевский НПЗ", Обозначение отсутствует
Акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (АО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань)
ОТ
МП
4 года

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Барьеры искрозащиты (I-10)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО НИЦ "ИНКОМСИСТЕМ"
(RA.RU.311328)
  • I-10-AI12H-ExS
  • I-10-AO22-ExS
  • I-10-AI22H-ExS
  • 42 42 42 0 0 0 0 0

    Стоимость поверки Барьеры искрозащиты (I-10)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус барьеров методом гравировки или полиграфическим методом и на титульный лист паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.2 «Назначение барьеров» руководства по эксплуатации ИнКС.42643.001 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10“*® до 100 А»;

    ТУ ИнКс.27.90.40-001-13005720-2023 Барьеры искрозащиты I-10. Технические условия.

    Правообладатель

    Акционерное общество «Научно-Инженерный

    (АО НИЦ «ИНКОМСИСТЕМ»)

    ИНН 1660002574

    Юридический адрес: 420029, Республика Татарстан,

    Изготовитель

    Акционерное общество «Научно-Инженерный
    (АО НИЦ «ИНКОМСИСТЕМ»)
    ИНН 1660002574 Юридический адрес: 420029, Республика Татарстан,
    Центр «ИНКОМСИСТЕМ»
    г. Казань, ул. Пионерская, д. 17
    Центр «ИНКОМСИСТЕМ»
    г. Казань, ул. Пионерская, д. 17
    Адрес места осуществления деятельности: 420095, Республика Татарстан, г. Казань, ул. Восстания, д. 104И

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: +7 (495) 481-33-80
    E-mail: info@prommashtest.ru

    Правообладатель

    Акционерное общество «Научно-Инженерный
    (АО НИЦ «ИНКОМСИСТЕМ»)
    ИНН 1660002574
    Юридический адрес: 420029, Республика Татарстан,

    Принцип действия барьеров основан на преобразовании входных аналоговых сигналов силы постоянного тока в электрические выходные сигналы силы постоянного тока с возможностью двунаправленной передачи сигналов по протоколу HART. Барьеры обеспечивают гальваническое разделение цепей питания, входных и выходных цепей.

    Конструктивно барьеры являются законченными модулями, выполненными в виде электронной платы с клеммниками, размещенной в неразборном пластмассовом корпусе. Барьеры рассчитаны для монтажа на DIN-рейку. Подача питания на барьеры осуществляется как через съемные клеммные колодки, так и через специальный разъём со стороны DIN-рейки.

    Барьеры выполнены со взрывозащитой вида «искробезопасная электрическая цепь» (i), уровнем взрывозащиты вида (ia) в соответствии с требованиями ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, имеют маркировку взрывозащиты [Ex ia Ga] IIC.

    Барьеры изготавливаются в трех модификациях, отличающихся назначением, количеством входных каналов преобразования, габаритными размерами и массой:

    • -    I-10-AI22H-ExS, двухканальный (2-х и 3-х проводное подключение), поддержка HART, 2 входа / 2 выхода;

    • -    I-10-AI12H-ExS одноканальный (2-х и 3-х проводное подключение), поддержка HART, 1 вход / 2 выхода;

    • -    I-10-AO22-ExS, двухканальный (2-х проводное подключение), 2 входа / 2 выхода.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр и/или латинских букв и из QR кода, наносится на корпус барьеров методом гравировки или полиграфическим методом, и расположен на лицевой и боковой панели, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

    Нанесение знака поверки на корпус барьеров не предусмотрено.

    Пломбирование конструкцией барьеров не предусмотрено.

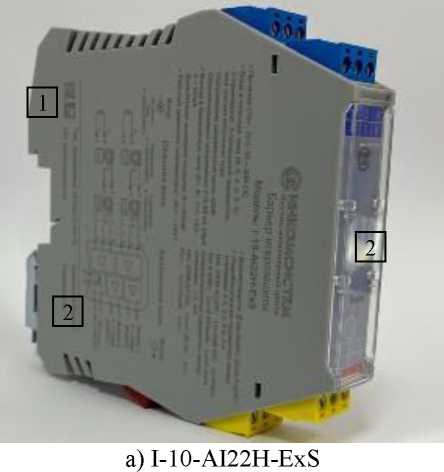

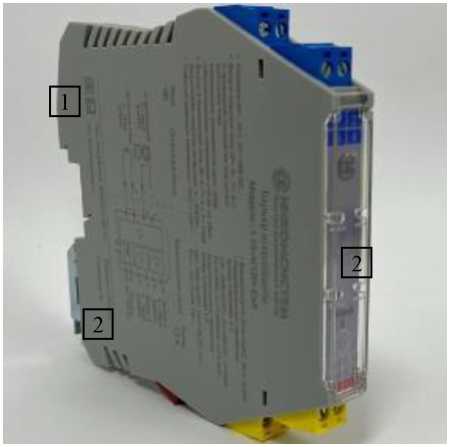

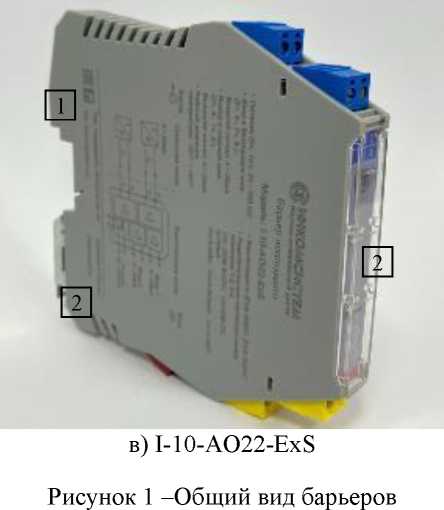

    Общий вид барьеров с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунке 1.

    Внешний вид. Барьеры искрозащиты  (I-10), http://oei-analitika.ru
    Внешний вид. Барьеры искрозащиты  (I-10), http://oei-analitika.ru

    б) I-10-AI12H-ExS

    Внешний вид. Барьеры искрозащиты  (I-10), http://oei-analitika.ru

    1 Место нанесения знака утверждения типа

    2 Место нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Барьер искрозащиты I-10

    Соответствует модификации

    1 шт.

    Паспорт

    X.01.nc

    1 экз.

    Руководство по эксплуатации

    ИнКС.42643.001 РЭ

    1 экз.

    Примечания:

    • 1. Х в обозначении паспорта принимает значения наименования модификаций барьеров;

    • 2. допускается поставка руководства по эксплуатации в электронном виде.


    Таблица 1 -

    Наименование характеристики

    Значение

    Диапазон выходного сигнала силы постоянного тока, мА

    от 4 до 20

    Диапазон входного сигнала силы постоянного тока, мА

    от 4 до 20

    Пределы допускаемой основной приведенной погрешности преобразований силы постоянного тока, %

    ±0,1

    Пределы допускаемой дополнительной приведенной погрешности преобразований силы постоянного тока, %

    ±0,005

    Примечания

    • 1. Нормируемым значением для приведенной погрешности является разность между максимальным и минимальным значением диапазона измерений.

    • 2. Дополнительная погрешность обусловлена изменением температуры окружающего воздуха от нормальных условий измерений в пределах рабочей температуры измерений на каждые 1 °C изменения температуры.

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Количество входных каналов

    - I-10-AI22H-ExS, I-10-AO22-ExS

    2

    - I-10-AI12H-ExS,

    1

    Количество выходных каналов (для всех модификаций)

    2

    Номинальное значение напряжения питания постоянного тока, В

    24

    Диапазон напряжения питания постоянного тока, В

    от 20 до 35

    Потребляемая мощность, Вт, не более

    - I-10-AI22H-ExS

    2,8

    - I-10-AI12H-ExS, I-10-AO22-ExS

    2,0

    Масса, кг, не более

    - I-10-AI22H-ExS, I-10-AI12H-ExS, I-10-AO22-ExS

    0,15

    Габаритные размеры (ШиринахВысотахТолщина), мм, не более

    - I-10-AI22H-ExS, I-10-AO22-ExS

    108,0x118,0x17,5

    - I-10-AI12H-ExS

    108,0x118,0x12,5

    Нормальные условия измерений:

    - температура окружающей среды, °C

    от +15 до +25

    Рабочие условия измерений:

    - температура окружающей среды, °C

    от -20 до +60

    - относительная влажность, %, не более

    от 10 до 95

    Маркировка взрывозащиты

    [Ex ia Ga] IIC


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
