Сведения о средстве измерений: 93540-24 Система непрерывного мониторинга летучих органических соединений

Номер по Госреестру СИ: 93540-24
93540-24 Система непрерывного мониторинга летучих органических соединений
(SCS-900VII)

Назначение средства измерений:
Система непрерывного мониторинга летучих органических соединений SCS-900VII (далее - система) предназначена для непрерывного мониторинга летучих органических соединений (бензол, пропан, сероводород) в выбросах дымовых газов из стационарных источников загрязнения или окружающего воздуха на ПАО «НЛМК».

сертификация программного обеспечения
Внешний вид. Система непрерывного мониторинга летучих органических соединений, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система непрерывного мониторинга летучих органических соединений
Рисунок № 1
Внешний вид. Система непрерывного мониторинга летучих органических соединений, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система непрерывного мониторинга летучих органических соединений
Рисунок № 2

Общие сведения

Дата публикации - 21.10.2024
Срок свидетельства -
Номер записи - 195353
ID в реестре СИ - 1420662
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Beijing SDL Technology CO., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2506 от 2024.10.21 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система непрерывного мониторинга летучих органических соединений (SCS-900VII)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Beijing SDL Technology CO., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93540-24

Система непрерывного мониторинга летучих органических соединений, SCS-900VII
Beijing SDL Technology CO., Ltd. (КИТАЙ )
ОТ
МП
1 год

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Система непрерывного мониторинга летучих органических соединений (SCS-900VII)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система непрерывного мониторинга летучих органических соединений (SCS-900VII)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в пункте № 4.2 «Наладка системы» документа «Система непрерывного мониторинга летучих органических соединений SCS-900VII. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний.

Правообладатель

Beijing SDL Technology CO., Ltd, Китай

Адрес: 454103, NO.3, Str.3rd, Internation Industrial Base, Huilongguan, Changping

District, Beijing

Тел.: +86 10 80735600 80735700

E-mail: info@chsdl.com

Изготовитель

Beijing SDL Technology CO., Ltd, Китай
Адрес: 454103, NO.3, Str.3rd, Internation Industrial Base, Huilongguan, Changping District, Beijing
Тел.: +86 10 80735600 80735700
E-mail: info@chsdl.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2 Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Beijing SDL Technology CO., Ltd, Китай
Адрес: 454103, NO.3, Str.3rd, Internation Industrial Base, Huilongguan, Changping
District, Beijing
Тел.: +86 10 80735600 80735700
E-mail: info@chsdl.com

Принцип действия системы основан на применении хроматографа газового промышленного Maxum edition II (рег. № 45191-15), сер. № 5513100070.

Система является стационарной, конструктивно состоит из:

  • -     подсистемы непрерывного мониторинга газов;

  • -    подсистемы сбора и обработки данных.

В состав подсистемы непрерывного мониторинга газов входит:

  • -    электронный блок;

  • -     термостат;

  • -     хроматографические колонки;

  • -     хроматографические детекторы;

  • -    блок дозирования пробы;

  • -     блок контроля газовых потоков;

  • -    пробоотборник модели SD200Ex.

В состав подсистемы сбора и обработки данных входит:

  • -     система автоматического управления на базе программируемого логического контролера (PLC);

  • -    системный встроенный микрокомпьютер (PC);

  • -    системное программное обеспечение системы сбора и обработки данных PAS-DAS.

Вывод информации в распределенную систему управления, на контроллер или на персональный компьютер производится по сети Ethernet, по последовательному интерфейсу RS422/485 по протоколу Modbus, по аналоговым выходам (от 4 до 20 мА).

Система оснащена следующими типами детекторов:

  • -    ДТП - детектор по теплопроводности;

  • -    ПИД - пламенно-ионизационный детектор;

  • -    ПФД - пламенно-фотометрический детектор.

Для дозирования газовых проб используется мембранный клапан. Дозирование жидкой пробы осуществляется при помощи специализированных клапанов ввода жидкой пробы.

Разделение газовых смесей осуществляется с помощью насадочных колонок.

В системе могут использоваться один или несколько газов-носителей.

Для поддержания стабильного давления анализируемого газа, газов-носителей и вспомогательных газов применяется электронная система контроля давления (EPC).

Общий вид системы приведен на рисунке 1, пломбирование от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на систему не предусмотрено. Система имеет серийный номер (сер. № 5513100070), который нанесен печатным способом в виде цифрового обозначения на идентификационную табличку (рисунок 2), закрепленную методом наклейки.

Внешний вид. Система непрерывного мониторинга летучих органических соединений (SCS-900VII), http://oei-analitika.ru

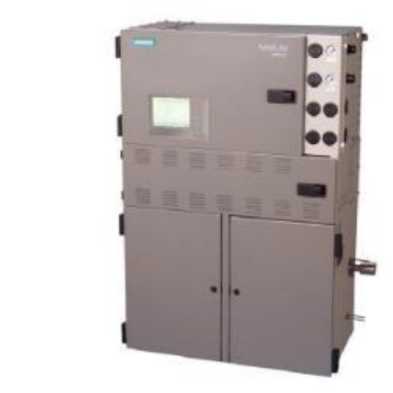

Рисунок 1 - Общий вид системы непрерывного мониторинга летучих органических

соединений SCS-900VII, сер. № 5513100070

Внешний вид. Система непрерывного мониторинга летучих органических соединений (SCS-900VII), http://oei-analitika.ru

Место нанесения

серийного номера

Место нанесения серийного номера

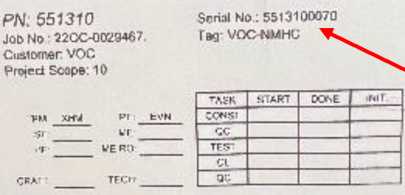

Рисунок 2 - Идентификационная табличка системы


Таблица 4 - Комплектность системы

Наименование

Обозначение

Количество

Система непрерывного мониторинга

SCS-900VII

1 шт.

летучих органических соединений

сер. № 5513100070

Руководство по эксплуатации

-

1 шт.
