Номер по Госреестру СИ: 93530-24
93530-24 Газоанализаторы стационарные
(ТГА-ХХ-ХХХ)
Назначение средства измерений:
Газоанализаторы стационарные ТГА-ХХ-ХХХ (далее - газоанализаторы)
предназначены для измерения и непрерывного автоматического контроля концентрации кислорода, диоксида углерода, токсичных и горючих в том числе паров нефтепродуктов.
газов, паров горючих жидкостей,
Внешний вид.
Газоанализаторы стационарные
Рисунок № 1
Внешний вид.
Газоанализаторы стационарные
Рисунок № 2
Внешний вид.
Газоанализаторы стационарные
Рисунок № 3
Внешний вид.
Газоанализаторы стационарные
Рисунок № 4
Внешний вид.
Газоанализаторы стационарные
Рисунок № 5
Общие сведения
Дата публикации - 21.10.2024
Срок свидетельства - 21.10.2029
Номер записи - 195343
ID в реестре СИ - 1420652
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТГА-26-010, ТГА-04-010, ТГА 87-010, Тга 58-110 ик, ТГА 58-110, ТГА 45-010, ТГА 35-110, ТГА 20-110, ТГА 18-110, ТГА 18-010,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Спектр-инжиниринг" (ООО "Спектр-инжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 195
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2505 от 2024.10.21 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Газоанализаторы стационарные (ТГА-ХХ-ХХХ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Спектр-инжиниринг" (ООО "Спектр-инжиниринг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93530-24 21.10.2029 |
Газоанализаторы стационарные, ТГА-ХХ-ХХХ Общество с ограниченной ответственностью "Спектр-инжиниринг" (ООО "Спектр-инжиниринг") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Газоанализаторы стационарные (ТГА-ХХ-ХХХ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 195 | 5 | 190 | 5 | 0 | 195 | 190 | 5 |
Стоимость поверки Газоанализаторы стационарные (ТГА-ХХ-ХХХ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) газоанализаторов состоит из автономного встроенного ПО и пользовательского ПО (ПО пользователя «ТГА-ПО»), устанавливаемого на ПК. Метрологически значимым является встроенное ПО.
Встроенное ПО осуществляет следующие функции:
-
- автодиагностика работоспособности газоанализатора и проведение калибровочных измерений;
-
- передача данных на внешнее устройство;
-
- управление основными режимами работы (реле, пороги, токовый выход).
Защита программного обеспечения соответствует уровню «высокий»
по Р 50.2.077-2014 (установлена система защиты микроконтроллера от чтения и записи).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
обеспечения
Идентификационные данные встроенного программного газоанализаторов указаны в таблице 2.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TGA SPI |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2 «Эксплуатация газоанализатора» документа 26.51.53.001.16676952.2021 РЭ «Газоанализаторы стационарные ТГА-ХХ-ХХХ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52350.29.1 -2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53.001.16676952.2021 Газоанализаторы стационарные ТГА-ХХ-ХХХ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Спектр-инжиниринг» (ООО «Спектр-инжиниринг»)
ИНН 7714892736
Юридический адрес: 129128, г. Москва, вн.тер.г. муниципальный округ Ростокино, ул. Бажова, д. 9А, помещ. 1/П
Тел./факс: (495) 565-34-05
Е-mail: info@spectrpribor.ru
Изготовитель
Общество с ограниченной ответственностью «Спектр-инжиниринг» (ООО «Спектр-инжиниринг»)ИНН 7714892736
Юридический адрес: 129128, г. Москва, вн.тер.г. муниципальный округ Ростокино, ул. Бажова, д. 9А, помещ. 1/П
Адрес места осуществления деятельности: 150034, Ярославская обл., г. Ярославль, ул. Спартаковская, д. 1д
Тел./факс: (495) 565-34-05
Е-mail: info@spectrpribor.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2 Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Правообладатель
Общество с ограниченной ответственностью «Спектр-инжиниринг» (ООО «Спектр-инжиниринг»)ИНН 7714892736
Юридический адрес: 129128, г. Москва, вн.тер.г. муниципальный округ Ростокино, ул. Бажова, д. 9А, помещ. 1/П
Тел./факс: (495) 565-34-05
Е-mail: info@spectrpribor.ru
Принцип действия газоанализаторов основан
на непрерывном преобразовании сигналов, поступающих от газочувствительного измерительного преобразователя (далее -сенсора), для обработки встроенным микропроцессором, с последующей передачей одним или несколькими выходными сигналами.
Газоанализаторы могут комплектоваться сенсорами следующих типов: оптический, полупроводниковый, термокаталитический, фотоионизационный или электрохимический.
Газоанализаторы являются одноканальными стационарными приборами непрерывного действия.
Способ отбора - диффузионный.
Конструктивно газоанализатор выполнен в алюминиевом корпусе (по отдельному заказу - корпусе из нержавеющей стали), внутри корпуса установлены следующие блоки: блок процессора, интеллектуальный датчик (далее - датчик). Согласно модификации, указанной в таблице 1, в корпус газоанализатора дополнительно могут быть установлены: блок индикации, блок аккумулятора, блок элементов (подогрев для арктического исполнения).
Каждый блок является законченным устройством, основным блоком является блок процессора, к которому подключаются периферийные устройства: аккумулятор, индикатор, датчик, компьютер - обмен между которыми осуществляется по цифровому интерфейсу.
Газоанализаторы могут быть использованы в составе газоаналитических систем, систем автоматизации технологическими процессами, противоаварийных систем или в качестве самостоятельного изделия.
В зависимости от установленного сенсора газоанализаторы имеют следующую маркировку:
-
- термокаталитический сенсор (далее TK): ТГА-ХХ-ХХХ TK;
-
- оптический сенсор (далее ИК): ТГА-ХХ-ХХХ ИК;
-
- электрохимический сенсор (далее ЭХ): ТГА-ХХ-ХХХ ЭХ;
-
- фотоионизационный сенсор (далее ФИ): ТГА-ХХ-ХХХ ФИ;
-
- полупроводниковый сенсор (далее ПП): ТГА-ХХ-ХХХ ПП.
Газоанализаторы выпускаются в модификациях в зависимости от функционального исполнения и определяемого компонента, и имеют следующее структурное обозначение:
ТГА-ХХ-ХХХ, где:
«ТГА» - наименование типа;
«ХХ» - обозначение определяемого компонента согласно таблице 3 (где Х - цифра от 0 до 9);
«ХХХ» - функциональное назначение прибора согласно таблице 1.
Выходными сигналами газоанализатора, в зависимости от поставляемой модификации, являются:
-
- показания цифрового индикатора;
-
- унифицированный аналоговый выходной сигнал от 4 до 20 мА;
-
- цифровой интерфейс RS 485;
-
- цифровой с протоколом HART;
-
- управляющие контакты типа «сухой контакт», «Порог 1», «Порог 2».
Таблица 1 -
исполнение
|
Обозначение |
Функциональное исполнение |
|
ТГА-ХХ-000 |
Отсутствие индикации, выдача унифицированного сигнала от 4 до 20 мА, наличие цифрового выхода по интерфейсу RS-485. |
|
ТГА-ХХ-001 |
Отсутствие индикации, выдача унифицированного сигнала от 4 до 20 мА, наличие цифрового выхода по интерфейсу RS-485, наличие аккумуляторной батареи. |
|
ТГА-ХХ-010 |
Контроль и индикация определяемого компонента на цифровом индикаторе, настройка и калибровка прибора при помощи магнитного ключа, выдача унифицированного сигнала от 4 до 20 мА, наличие цифрового выхода по интерфейсу RS-485. |
|
ТГА-ХХ-011 |
Контроль и индикация определяемого компонента на цифровом индикаторе, настройка и калибровка прибора при помощи магнитного ключа, выдача унифицированного сигнала от 4 до 20 мА. Наличие цифрового выхода по интерфейсу RS-485, наличие аккумуляторной батареи. |
|
ТГА-ХХ-100 |
Отсутствие индикации, выдача унифицированного сигнала от 4 до 20 мА, наличие цифрового выхода по интерфейсу RS-485, наличие управляющих контактов типа «сухой контакт». |
|
ТГА-ХХ-101 |
Отсутствие индикации, выдача унифицированного сигнала от 4 до 20 мА, наличие цифрового выхода по интерфейсу RS-485, наличие управляющих контактов типа «сухой контакт», наличие аккумуляторной батареи. |
|
ТГА-ХХ-110 |
Контроль и индикация определяемого компонента на цифровом индикаторе, настройка и калибровка прибора при помощи магнитного ключа, выдача унифицированного сигнала от 4 до 20 мА, наличие цифрового выхода по интерфейсу RS-485, наличие управляющих контактов типа «сухой контакт». |
|
ТГА-XX-m |
Контроль и индикация определяемого компонента на цифровом индикаторе, настройка и калибровка прибора при помощи магнитного ключа, выдача унифицированного сигнала от 4 до 20 мА, наличие цифрового выхода по интерфейсу RS-485, наличие управляющих контактов типа «сухой контакт», наличие аккумуляторной батареи. |
Газоанализатор любой модификации при производстве может быть оснащен цифровым выходом с протоколом HART.

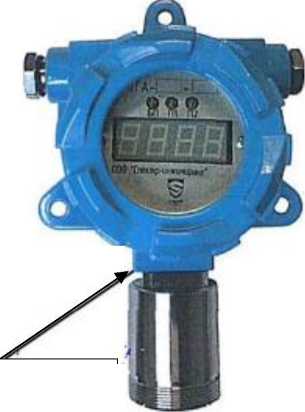

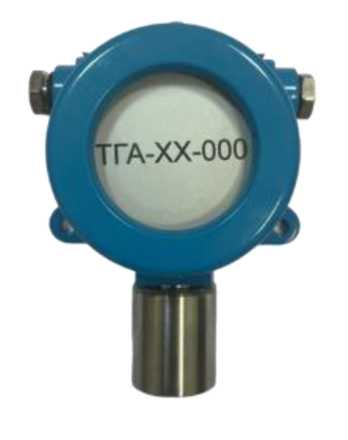

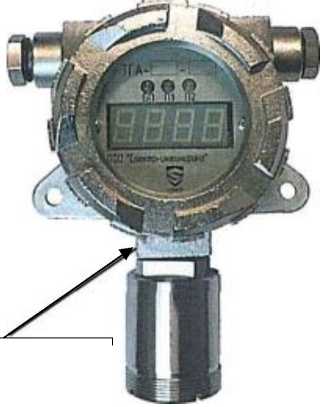

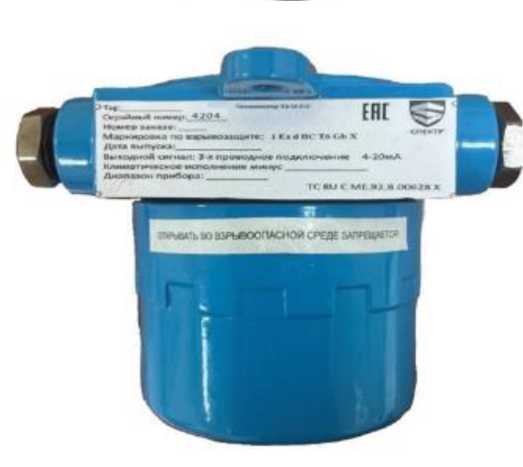

Общий вид газоанализаторов представлен на рисунке 1. Пломбирование осуществляют разрушающейся наклейкой в месте стыка корпуса датчика с цифровым индикатором.
Серийный номер в виде цифрового обозначения наносится методом штамповки на информационную табличку (рисунок 2).
Нанесение знака поверки на газоанализаторы не предусмотрено.
•1Л
место пломбирования
место пломбирования
Рисунок 1 - Общий вид газоанализаторов стационарных ТГА-ХХ-ХХХ
место нанесения серийного номера
Рисунок 2 - Информационная табличка
Таблица 7 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Газоанализатор стационарный |
ТГА-ХХ-ХХХ |
1 |
|
Паспорт |
26.51.53-001-16676952.2021 ПС |
1 |
|
Руководство по эксплуатации |
26.51.53.001.16676952.2021 РЭ |
1** |
|
Калибровочная насадка |
ТГА-1-КН |
1* |
|
Проточная калибровочная насадка |
ТГА-1-КП |
1* |
|
Козырек защиты от погодных условий |
ТГА-1-К |
1* |
|
Комплект для монтажа на трубу |
ТГА-1-Т |
1* |
|
Комплект для монтажа в воздуховоде |
ТГА-1-В |
1* |
|
Кабельный ввод |
- |
1* |
|
Защитная насадка от погодных осадков |
ТГА-1-Н |
1* |
|
Сервисное программное обеспечение |
ТГА-ПО |
1* |
|
Магнитный ключ |
ТГА-1-М |
1* |
|
Примечания: * - Поставляется по отдельному заказу. ** - Один экземпляр на партию. | ||
Таблица 3 - Основные метрологические характеристики
|
Обозначение определяемого компонента |
Определяемый компонент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2) |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
01 |
Аммиак (NH3) |
ЭХ |
120 |
от 0 до 100 млн-1 |
±5 млн-1 | ||
|
Аммиак (NH3) |
ЭХ |
120 |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | ||
|
св. 100 до 1000 млн-1 |
±20 % | ||||||
|
Аммиак (NH3) |
ЭХ |
120 |
от 0 до 5000 млн-1 |
от 0 до 500 млн-1 включ. |
±50 млн-1 | ||
|
св. 500 до 5000 млн-1 |
±10 % | ||||||
|
Аммиак (NH3) |
ЭХ |
120 |
от 0 до 10000 млн-1 |
от 0 до 1000 млн-1 включ. |
±100 млн-1 | ||
|
св.1000 до 10000 млн-1 |
±20 % | ||||||
|
Обозначение определяемого компонента |
Определяемый компо нент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2) |
Пределы допускаемой основной погрешности | |||
|
Абсолютной |
Относительной | |||||||
|
02 |
Ацетилен (C2H2) |
ФИ |
20 |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. |
±10 млн-1 | ||
|
св. 50 до 200 млн-1 |
±20 % | |||||||
|
Ацетилен (C2H2) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | ||||
|
Ацетилен (C2H2) |
ТК, ИК |
20 |
от 0 до 1,15 % об. д. |
±0,06 % об. д. | ||||
|
03 |
Бензол (СбНб) |
ФИ |
20 |
от 0 до 20 млн-1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 | ||
|
св. 5 до 20 млн-1 |
±20 % | |||||||
|
Бензол (СбНб) |
ФИ |
20 |
от 0 до 200 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | |||
|
св. 100 до 200 млн-1 |
±10 % | |||||||
|
Бензол (СбНб) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | ||||
|
Бензол (СбНб) |
ТК, ИК |
20 |
от 0 до 0,6 % об. д. |
±0,05 % об. д. | ||||
|
04 |
Бутан (С4Н10) |
ТК, ИК |
20 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±5 % НКПР | ||
|
св. 50 до 100 % НКПР |
±5 % | |||||||
|
Бутан (С4Н10) |
ТК, ИК |
20 |
от 0 до 1,4 % об. д. |
±0,1 % об. д. | ||||
|
05 |
Водород (Н2) |
ЭХ |
20 |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 включ. |
±15 млн-1 | ||
|
св. 100 до 1000 млн-1 |
±10 % | |||||||
|
Водород (Н2) |
ЭХ |
20 |
от 0 до 2000 млн-1 |
от 0 до 100 млн-1 включ. |
±20 млн-1 | |||
|
св. 100 до 2000 млн-1 |
±20 % | |||||||
|
Водород (Н2) |
ЭХ |
20 |
от 0 до 4000 млн-1 |
от 0 до 200 млн-1 включ. |
±20 млн-1 | |||
|
св. 200 до 4000 млн-1 |
±10 % | |||||||
|
Обозначение определяемого компонента |
Определяемый компо нент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2^ |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
Водород (H2) |
ТК, ЭХ |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
Водород (H2) |
ТК, ЭХ |
20 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±5 % НКПР | ||
|
св. 50 до 100 % НКПР |
±10 % | ||||||
|
Водород (H2) |
ТК, ЭХ |
20 |
от 0 до 4 % об. д. |
±0,2 % об. д. | |||
|
06 |
Гексан (СбН14) |
ТК, ИК |
20 |
от 0 до 100 % НКПР |
±5 % НКПР | ||
|
Гексан (СбН14) |
ТК, ИК |
20 |
от 0 до 1 % об. д. |
±0,1 % об. д. | |||
|
07 |
Гептан (C7H16) |
ФИ |
20 |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | |
|
св. 50 до 200 млн-1 |
±10 % | ||||||
|
Гептан (C7H16) |
ФИ |
20 |
от 0 до 2000 млн-1 |
от 0 до 200 млн-1 включ. |
±20 млн-1 | ||
|
св. 200 до 2000 млн-1 |
±10 % | ||||||
|
Гептан (C7H16) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
Гептан (C7H16) |
ТК, ИК |
20 |
от 0 до 0,55 % об. д. |
±0,05 % об. д. | |||
|
08 |
1,1 - диметил-гидразин (C2H8N2) |
ЭХ |
80 |
от 0 до 1 млн-1 |
от 0 до 0,1 млн-1 включ. |
±0,02 млн-1 | |
|
св. 0,1 до 1 млн-1 |
±20 % | ||||||
|
09 |
Гидразин (N2H4) |
ЭХ |
80 |
от 0 до 0,5 млн-1 |
от 0 до 0,1 млн-1 включ. |
±0,02 млн-1 | |
|
св. 0,1 до 0,5 млн-1 |
±20 % | ||||||
|
10 |
Диоксид азота (NO2) |
ЭХ |
60 |
от 0 до 20 млн-1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 | |
|
св. 5 до 20 млн-1 |
±20 % | ||||||
|
Обозначение определяемого компонента |
Определяемый компонент |
Тип применяемого сенсора |
Время уста-новле-ния показаний Т0,9, с, не бо лее |
Диапазон и поддиапазоны измерений концентрации1) определяемого компо-нента2) |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
Диоксид азота (NO2) |
ЭХ |
60 |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 | ||
|
св. 10 до 50 млн-1 |
±20 % | ||||||
|
Диоксид азота (NO2) |
ЭХ |
60 |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ. |
±4 млн-1 | ||
|
св. 20 до 100 млн-1 |
±20 % | ||||||
|
Диоксид азота (NO2) |
ЭХ |
60 |
от 0 до 500 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | ||
|
св. 100 до 500 млн-1 |
±10 % | ||||||
|
11 |
Диоксид серы (SO2) |
ЭХ |
60 |
от 0 до 20 млн-1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 | |
|
св. 5 до 20 млн-1 |
±20 % | ||||||
|
Диоксид серы (SO2) |
ЭХ |
60 |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | ||
|
св. 50 до 200 млн-1 |
±10 % | ||||||
|
Диоксид серы (SO2) |
ЭХ |
60 |
от 0 до 2000 млн-1 |
от 0 до 200 млн-1 включ. |
±20 млн-1 | ||
|
св. 200 до 2000 млн-1 |
±10 % | ||||||
|
Диоксид серы (SO2) |
ЭХ |
60 |
от 0 до 10000 млн-1 |
от 0 до 500 млн-1 включ. |
±50 млн-1 | ||
|
св. 500 до 10000 млн-1 |
±10 % | ||||||
|
12 |
Диоксид углерода (CO2) |
ИК |
20 |
от 0 до 5 % об. д. |
от 0 до 2 % об. д. включ. |
±0,2 % об. д | |
|
св. 2 до 5 % об. д. |
±10 % | ||||||
|
Обозначение определяемого компонента |
Определяемый компо нент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2) |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относи-тельной | ||||||
|
13 |
Фтор (F2) |
ЭХ |
80 |
от 0 до 1 млн-1 |
от 0 до 0,1 млн-1 включ. |
±0,02 млн-1 | |
|
св. 0,1 до 1 млн-1 |
±20 % | ||||||
|
14 |
Изобутан (i- C4H10) |
ФИ |
20 |
от 0 до 200 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | |
|
св. 100 до 200 млн-1 |
±10 % | ||||||
|
Изобутан (i- C4H10) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
Изобутан (i- C4H10) |
ТК, ИК |
20 |
от 0 до 0,65 % об. д. |
±0,05 % об. д. | |||
|
15 |
Изобутилен (i-C4H8) |
ФИ |
20 |
от 0 до 20 млн-1 |
±1 млн-1 | ||
|
Изобутилен (i-C4H8) |
ФИ |
20 |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | ||
|
св. 50 до 200 млн-1 |
±10 % | ||||||
|
Изобутилен (i-C4H8) |
ФИ |
20 |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 включ. |
±15 млн-1 | ||
|
св. 100 до 1000 млн-1 |
±15 % | ||||||
|
Изобутилен (i-C4H8) |
ФИ |
20 |
от 0 до 2000 млн-1 |
от 0 до 200 млн-1 включ. |
±30 млн-1 | ||
|
св. 200 до 2000 млн-1 |
±15 % | ||||||
|
Изобутилен (i-C4H8) |
ФИ |
20 |
от 0 до 5000 млн-1 |
от 0 до 500 млн-1 включ. |
±75 млн-1 | ||
|
св. 500 до 5000 млн-1 |
±15 % | ||||||
|
Изобутилен (i-C4H8) |
ФИ |
20 |
от 0 до 10000 млн-1 |
от 0 до 1000 млн-1 включ. |
±150 млн-1 | ||
|
св.1000 до 10000 млн-1 |
±15 % | ||||||
|
Обозначение определяемого компонента |
Определяемый компо нент |
Тип приме-няе-мого сенсора |
Время уста-новле-ния показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2^ |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
Изобутилен (i- C4H8) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
Изобутилен (i- C4H8) |
ТК, ИК |
20 |
от 0 до 0,9 % об. д. |
±0,05 % об. д. | |||
|
16 |
Кислород (O2) |
ЭХ |
40 |
от 0 до 25 % об. д. |
±0,6 % об. д. | ||
|
Кислород (O2) |
ЭХ |
40 |
от 0 до 30 % об. д. |
±0,6 % об. д. | |||
|
17 |
Ксилол (СбН4(СНз)2) |
ФИ |
20 |
от 0 до 20 млн-1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 | |
|
св. 5 до 20 млн-1 |
±10 % | ||||||
|
Ксилол (СбН4(СНз)2) |
ФИ |
20 |
от 0 до 100 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | ||
|
св. 50 до 100 млн-1 |
±10 % | ||||||
|
18 |
Метан (CH4) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | ||
|
Метан (CH4) |
ТК, ИК |
20 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±5 % НКПР | ||
|
св. 50 до 100 % НКПР |
±5 % | ||||||
|
Метан (CH4) |
ТК, ИК |
20 |
от 0 до 4,4 % об. д. |
от 0 до 2,2 % об. д. включ. |
±0,1 % об. д. | ||
|
св. 2,2 до 4,4 % об. д. |
±5 % | ||||||
|
19 |
Метанол (CH3OH) |
ЭХ, ФИ |
20 |
от 0 до 20 млн-1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 | |
|
св. 5 до 20 млн-1 |
±10 % | ||||||
|
Метанол (CH3OH) |
ЭХ, ФИ |
20 |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | ||
|
св. 50 до 200 млн-1 |
±10 % | ||||||
|
Метанол (CH3OH) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
Обозначение определяемого компонента |
Определяемый компо нент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2) |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
Метанол (СНзОН) |
ТК, ИК |
20 |
от 0 до 2,75 % об. д. |
±0,15 % об. д. | |||
|
20 |
Метил-меркаптан (CH3SH) |
ЭХ, ФИ |
20 |
от 0 до 15 млн-1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 | |
|
св. 5 до 15 млн-1 |
±20 % | ||||||
|
Метил-меркаптан (CH3SH) |
ЭХ, ФИ |
20 |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | ||
|
св. 50 до 200 млн-1 |
±10 % | ||||||
|
Метил-меркаптан (CH3SH) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
Метил-меркаптан (CH3SH) |
ТК, ИК |
20 |
от 0 до 2,65 % об. д. |
±0,1 % об. д. | |||
|
21 |
Моноси лан (SiH4) |
ЭХ |
90 |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 | |
|
св. 10 до 50 млн-1 |
±10 % | ||||||
|
22 |
Озон (O3) |
ЭХ |
60 |
от 0 до 1 млн-1 |
от 0 до 0,1 млн-1 включ. |
±0,03 млн-1 | |
|
св. 0,1 до 1 млн-1 |
±20 % | ||||||
|
23 |
Оксид азота (NO) |
ЭХ |
60 |
от 0 до 25 млн-1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 | |
|
св. 10 до 25 млн-1 |
±10 % | ||||||
|
Оксид азота (NO) |
ЭХ |
60 |
от 0 до 250 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | ||
|
св. 50 до 250 млн-1 |
±10 % | ||||||
|
Оксид азота (NO) |
ЭХ |
60 |
от 0 до 1000 млн-1 |
от 0 до 200 млн-1 включ. |
±20 млн-1 | ||
|
св. 200 до 1000 млн-1 |
±10 % | ||||||
|
Обозначение определяемого компонента |
Определяемый компо нент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2) |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относи-тельной | ||||||
|
24 |
Оксид углерода (CO) |
ЭХ |
60 |
от 0 до 100 млн-1 |
±10 млн-1 | ||
|
Оксид углерода (CO) |
ЭХ |
60 |
от 0 до 200 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | ||
|
св. 100 до 200 млн-1 |
±10 % | ||||||
|
Оксид углерода (CO) |
ЭХ |
60 |
от 0 до 500 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | ||
|
св. 100 до 500 млн-1 |
±10 % | ||||||
|
Оксид углерода (CO) |
ЭХ |
60 |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | ||
|
св. 100 до 1000 млн-1 |
±10 % | ||||||
|
Оксид углерода (CO) |
ЭХ |
60 |
от 0 до 2000 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | ||
|
св. 100 до 2000 млн-1 |
±10 % | ||||||
|
25 |
Пентан (C5H12) |
ТК, ИК |
20 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±5 % НКПР | |
|
св. 50 до 100 % НКПР |
±10 % | ||||||
|
Пентан (C5H12) |
ТК, ИК |
20 |
от 0 до 1,4 % об. д. |
±0,1 % об. д. | |||
|
26 |
Пропан (C3H8) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | ||
|
Пропан (C3H8) |
ТК, ИК |
20 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±5 % НКПР | ||
|
св. 50 до 100 % НКПР |
±10 % | ||||||
|
Пропан (C3H8) |
ТК, ИК |
20 |
от 0 до 2 % об. д. |
±0,1 % об. д. | |||
|
27 |
Пропи лен (C3H6) |
ФИ |
20 |
от 0 до 200 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | |
|
св. 100 до 200 млн-1 |
±10 % | ||||||
|
Обозначение определяемого компонента |
Определяемый компонент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентра-ции1) определяемого ком-понента2) |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
Пропилен (СзНб) |
ТК, ИК |
20 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±5 % НКПР | ||
|
св. 50 до 100 % НКПР |
±10 % | ||||||
|
Пропилен (СзНб) |
ТК, ИК |
20 |
от 0 до 2 % об. д. |
±0,1 % об. д. | |||
|
28 |
Сероводород (H2S) |
ЭХ |
60 |
от 0 до 30 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 | |
|
св. 10 до 30 млн-1 |
±20 % | ||||||
|
Сероводород (H2S) |
ЭХ |
60 |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 | ||
|
св. 10 до 50 млн-1 |
±20 % | ||||||
|
Сероводород (H2S) |
ЭХ |
60 |
от 0 до 100 млн-1 |
±5 млн-1 | |||
|
Сероводород (H2S) |
ЭХ |
60 |
от 0 до 200 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | ||
|
св. 100 до 200 млн-1 |
±10 % | ||||||
|
Сероводород (H2S) |
ЭХ |
60 |
от 0 до 500 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | ||
|
св. 100 до 500 млн-1 |
±10 % | ||||||
|
Сероводород (H2S) |
ЭХ |
60 |
от 0 до 2000 млн-1 |
от 0 до 200 млн-1 включ. |
±20 млн-1 | ||
|
св. 200 до 2000 млн-1 |
±10 % | ||||||
|
29 |
Синильная кислота (HCN) |
ЭХ |
100 |
от 0 до 30 млн-1 |
от 0 до 1 млн-1 включ. |
±0,2 млн-1 | |
|
св. 1 до 30 млн-1 |
±20 % | ||||||
|
Обозначение определяемого компонента |
Определяемый компонент |
Тип приме-няе-мого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2) |
Пределы доп основной пог |
ускаемой решности | |
|
Абсолютной |
Относительной | ||||||
|
30 |
Стирол (C8H8) |
ФИ |
20 |
от 0 до 20 млн-1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 | |
|
св. 5 до 20 млн-1 |
±10 % | ||||||
|
Стирол (C8H8) |
ФИ |
20 |
от 0 до 200 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | ||
|
св. 100 до 200 млн-1 |
±10 % | ||||||
|
Стирол (C8H8) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
Стирол (C8H8) |
ТК, ИК |
20 |
от 0 до 0,55 % об. д. |
±0,05 % об. д. | |||
|
31 |
Толуол (C6H5CH3) |
ЭХ |
20 |
от 0 до 20 млн-1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 | |
|
св. 10 до 20 млн-1 |
±10 % | ||||||
|
Толуол (C6H5CH3) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
Толуол (C6H5CH3) |
ТК, ИК |
20 |
от 0 до 0,55 % об. д. |
±0,05 % об. д. | |||
|
32 |
Формаль дегид (H2CO) |
ЭХ |
40 |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 включ. |
±0,2 млн-1 | |
|
св. 1 до 10 млн-1 |
±20 % | ||||||
|
Формаль дегид (H2CO) |
ЭХ |
60 |
от 0 до 1000 млн-1 |
от 0 до 200 млн-1 включ. |
±20 млн-1 | ||
|
св. 200 до 1000 млн-1 |
±10 % | ||||||
|
33 |
Фосфин (PH3) |
ЭХ |
60 |
от 0 до 5 млн-1 |
от 0 до 2 млн-1 включ. |
±0,3 млн-1 | |
|
св. 2 до 5 млн-1 |
±15 % | ||||||
|
Фосфин (PH3) |
ЭХ |
60 |
от 0 до 10 млн-1 |
от 0 до 2 млн-1 включ. |
±0,3 млн-1 | ||
|
св. 2 до 10 млн-1 |
±15 % | ||||||
|
Обозначение определяемого компонента |
Определяемый компонент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2) |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
Фосфин (РНз) |
ЭХ |
60 |
от 0 до 20 млн-1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 | ||
|
св. 5 до 20 млн-1 |
±20 % | ||||||
|
34 |
Фтороводород (HF) |
ЭХ |
90 |
от 0 до 10 млн-1 |
от 0 до 0,6 млн-1 включ. |
±0,1 млн-1 | |
|
св. 0,6 до 10 млн-1 |
±20 % | ||||||
|
35 |
Хлор (Cl2) |
ЭХ |
60 |
от 0 до 10 млн-1 |
от 0 до 2 млн-1 включ. |
±0,3 млн-1 | |
|
св. 2 до 10 млн-1 |
±20 % | ||||||
|
Хлор (Cl2) |
ЭХ |
60 |
от 0 до 20 млн-1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 | ||
|
св. 10 до 20 млн-1 |
±20 % | ||||||
|
Хлор (Cl2) |
ЭХ |
60 |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 | ||
|
св. 10 до 50 млн-1 |
±20 % | ||||||
|
36 |
Хлороводород (HCL) |
ЭХ |
90 |
от 0 до 20 млн-1 |
от 0 до 10 млн-1 включ. |
±1 млн-1 | |
|
св. 10 до 20 млн-1 |
±10 % | ||||||
|
Хлороводород (HCL) |
ЭХ |
90 |
от 0 до 30 млн-1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 | ||
|
св. 10 до 30 млн-1 |
±10 % | ||||||
|
Хлороводород (HCL) |
ЭХ |
90 |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | ||
|
св. 50 до 200 млн-1 |
±20 % | ||||||
|
37 |
Циклогексан (СбН12) |
ФИ |
20 |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. |
±10 млн-1 | |
|
св. 50 до 200 млн-1 |
±20 % | ||||||
|
Обозначение определяемого компонента |
Определяемый компо нент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2^ |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
Циклогексан (СбН12) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
Циклогексан (СбН12) |
ТК, ИК |
20 |
от 0 до 0,6 % об. д. |
±0,03 % об. д. | |||
|
38 |
Цикло пентан (C5H10) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | ||
|
Цикло пентан (C5H10) |
ТК, ИК |
20 |
от 0 до 0,7 % об. д. |
±0,04 % об. д. | |||
|
39 |
Этан (C2H6) |
ТК, ИК |
20 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±5 % НКПР | |
|
св. 50 до 100 % НКПР |
±10 % | ||||||
|
Этан (C2H6) |
ТК, ИК |
20 |
от 0 до 2,5 % об. д. |
±0,1 % об. д. | |||
|
40 |
Этанол (C2H5OH) |
ЭХ, ФИ |
60 |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | |
|
св. 50 до 300 млн-1 |
±10 % | ||||||
|
Этанол (C2H5OH) |
ЭХ, ТК |
60 |
от 0 до 5000 млн-1 |
от 0 до 500 млн-1 включ. |
±50 млн-1 | ||
|
св. 500 до 5000 млн-1 |
±10 % | ||||||
|
Этанол (C2H5OH) |
ТК, ИК |
20 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±5 % НКПР | ||
|
св. 50 до 100 % НКПР |
±10 % | ||||||
|
Этанол (C2H5OH) |
ТК, ИК |
20 |
от 0 до 3,1 % об. д. |
±0,2 % об. д. | |||
|
41 |
Этилен (C2H4) |
ЭХ, ФИ |
40 |
от 0 до 10 млн-1 |
от 0 до 5 млн-1 включ. |
±0,5 млн-1 | |
|
св. 5 до 10 млн-1 |
±10 % | ||||||
|
Этилен (C2H4) |
ЭХ, ФИ |
40 |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | ||
|
св. 50 до 200 млн-1 |
±10 % | ||||||
|
Обозначение определяемого компонента |
Определяемый компо нент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2) |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
Этилен (C2H4) |
ЭХ, ФИ |
40 |
от 0 до 1500 млн-1 |
от 0 до 250 млн-1 включ. |
±25 млн-1 | ||
|
св. 250 до 1500 млн-1 |
±10 % | ||||||
|
Этилен (C2H4) |
ТК, ИК |
20 |
от 0 до 100 % НКПР |
±5 % НКПР | |||
|
Этилен (C2H4) |
ТК, ИК |
20 |
от 0 до 2,3 % об. д. |
±0,1 % об. д. | |||
|
42 |
Этиле-ноксид (C2H4O) |
ЭХ |
60 |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 включ. |
±0,08 млн-1 | |
|
св. 1 до 10 млн-1 |
±10 % | ||||||
|
Этиле-ноксид (C2H4O) |
ЭХ |
60 |
от 0 до 100 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | ||
|
св. 50 до 100 млн-1 |
±10 % | ||||||
|
Этиле-ноксид (C2H4O) |
ЭХ |
60 |
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 включ. |
±10 млн-1 | ||
|
св. 100 до 1000 млн-1 |
±10 % | ||||||
|
Этиле-ноксид (C2H4O) |
ТК, ИК |
60 |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР включ. |
±5 % НКПР | ||
|
св. 50 до 100 % НКПР |
±10 % | ||||||
|
Этиле-ноксид (C2H4O) |
ТК, ИК |
60 |
от 0 до 2,6 % об. д. |
±0,1 % об. д. | |||
|
43 |
Этилмер-каптан (C2H5SH) |
ЭХ, ФИ |
60 |
от 0 до 15 млн-1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 | |
|
св. 5 до 15 млн-1 |
±10 % | ||||||
|
Этилмер-каптан (C2H5SH) |
ЭХ, ФИ |
60 |
от 0 до 200 млн-1 |
от 0 до 50 млн-1 включ. |
±5 млн-1 | ||
|
св. 50 до 200 млн-1 |
±10 % | ||||||
|
Этилмер-каптан (C2H5SH) |
ТК, ИК |
20 |
от 0 до 50 % НКПР |
±5 % НКПР | |||
|
Обозначение определяемого компо нента |
Определяемый ком понент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2) |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
Этилмер-каптан (C2H5SH) |
ТК, ИК |
20 |
от 0 до 1,4 % об. д. |
±0,06 % об. д. | |||
|
44 |
Трихлор-фторметан (CCl3F, Хладон R11) |
ПП, ИК |
60 |
от 0 до 1 % об. д. |
±0,25 % об. д. | ||
|
45 |
Дихлор-дифторме-тан (Ca2F, Хладон R12) |
ПП, ИК |
60 |
от 0 до 0,1 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | |
|
св. 0,01 до 0,1 % об. д. |
± 25% | ||||||
|
Дихлор-дифторме-тан (CCl2F2, Хладон R12) |
ПП, ИК |
60 |
от 0 до 1 % об. д. |
±0,25 % об. д. | |||
|
46 |
Хлор-дифторме-тан (CHClF2, Хладон R22) |
ПП, ИК |
60 |
от 0 до 0,01 % об. д. |
от 0 до 0,001 % об. д. включ. |
± 0,00025 % об. д. | |
|
св. 0,001 до 0,1 % об. д. |
± 25% | ||||||
|
Хлор-дифторме-тан (CHClF2, Хладон R22) |
ПП, ИК |
60 |
от 0 до 0,1 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | ||
|
св. 0,01 до 0,1 % об. д. |
± 25% | ||||||
|
Хлор-дифторме-тан (CHClF2, Хладон R22) |
ПП, ИК |
60 |
от 0 до 0,2 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | ||
|
св. 0,01 до 0,2 % об. д. |
± 25% | ||||||
|
47 |
Трифтор-метан (CHF3, Хладон R23) |
ПП, ИК |
60 |
от 0 до 1 % об. д. |
±0,25 % об. д. | ||
|
Обозначение определяемого компо нента |
Определяемый ком понент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1) определяемого компонента2) |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
48 |
Дифторме-тан (CH2F2, Хладон R32) |
ПП, ИК |
60 |
от 0 до 0,1 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | |
|
св. 0,01 до 0,1 % об. д. |
± 25% | ||||||
|
49 |
Пен-тафторэтан (C2HF5, Хладон R125) |
ПП, ИК |
60 |
от 0 до 0,2 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | |
|
св. 0,01 до 0,2 % об. д. |
± 25% | ||||||
|
50 |
1,1,1,2 - тет-рафторэта н (C2H2F4, Хладон R134a) |
ПП, ИК |
60 |
от 0 до 0,01 % об. д. |
от 0 до 0,001 % об. д. включ. |
± 0,00025 % об. д. | |
|
св. 0,001 до 0,01 % об. д. |
± 25% | ||||||
|
51 |
1,1,1,2 - тет-рафторэта н (C2H2F4, Хладон R134a) |
ПП, ИК |
60 |
от 0 до 0,1 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | |
|
св. 0,01 до 0,1 % об. д. |
± 25% | ||||||
|
1,1,1,2 - тет-рафторэта н (C2H2F4, Хладон R134a) |
ПП, ИК |
60 |
от 0 до 0,2 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | ||
|
св. 0,01 до 0,2 % об. д. |
± 25% | ||||||
|
52 |
1,1,1 - тет-рафторэта н (C2H3F3, Хладон R143a) |
ПП, ИК |
60 |
от 0 до 0,2 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | |
|
св. 0,01 до 0,2 % об. д. |
± 25% | ||||||
|
Обозначение определяемого компонента |
Определяемый ком понент |
Тип при-меняемого сенсора |
Время установления показаний Т0,9, с, не более |
Диапазон и поддиапазоны измерений концентрации1 определяемого компонента2 |
Пределы допускаемой основной погрешности | ||
|
Абсолютной |
Относительной | ||||||
|
53 |
Хладон R404a (C2HF5+C2 H3F3+ C2H2F4) |
ПП, ИК |
60 |
от 0 до 0,2 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | |
|
св. 0,01 до 0,2 % об. д. |
± 25% | ||||||
|
54 |
Хладон R407a (CH2F2+C2 HF5+ C2H2F4) |
ПП, ИК |
60 |
от 0 до 0,1 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | |
|
св. 0,01 до 0,1 % об. д. |
± 25% | ||||||
|
Хладон R407с (CH2F2+C2 HF5+ C2H2F4) |
ПП, ИК |
60 |
от 0 до 0,01 % об. д. |
от 0 до 0,001 % об. д. включ. |
± 0,00025 % об. д. | ||
|
св. 0,001 до 0,01 % об. д. |
± 25% | ||||||
|
Хладон R407с (CH2F2+C2 HF5+ C2H2F4) |
ПП, ИК |
60 |
от 0 до 0,1 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | ||
|
св. 0,01 до 0,1 % об. д. |
± 25% | ||||||
|
55 |
Хладон R408a (CHCIF2+ C2H3F3+ C2HF5) |
ПП, ИК |
60 |
от 0 до 0,1 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | |
|
св. 0,01 до 0,1 % об. д. |
± 25% | ||||||
|
56 |
Хладон R410a (CH2F2+ C2HF5) |
ПП, ИК |
60 |
от 0 до 0,01 % об. д. |
от 0 до 0,001 % об. д. включ. |
± 0,00025 % об. д. | |
|
св. 0,001 до 0,01 % об. д. |
± 25% | ||||||
|
Хладон R410a (CH2F2+ C2HF5) |
ПП, ИК |
60 |
от 0 до 0,1 % об. д. |
от 0 до 0,01 % об. д. включ. |
± 0,0025 % об. д. | ||
|
св. 0,01 до 0,1 % об. д. |
± 25% | ||||||
Таблица 4 - Дополнительные
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды от -40 °С до +15 °С и св. +25 °С до +65 °С для неарктического исполнения, и от -60 °С до +15 °С и св. +25 °С до +65 °С для арктического исполнения, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения атмосферного давления св. 106 кПа до 110 кПа, на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности |
±0,5 |
Таблица 5 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 ± 6 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры средства измерений, мм, не более: - высота |
185 |
|
- ширина |
145 |
|
- длина |
109 |
|
Масса, кг, не более: - алюминиевый корпус |
2 |
|
- стальной корпус |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -40 до +65 |
|
- относительная влажность (при температуре +35 °С), %, не более |
от -60 до +65 (арктическое исполнение) 95 |
|
- атмосферное давление, кПа (мм. рт. ст.) |
от 87,8 до 110,0 (от 660 до 825) |
|
Время прогрева газоанализаторов, мин, не более |
10 |
|
Маркировка взрывозащиты |
1ExdIICT6 Gb Х |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч - газоанализаторы (кроме газоанализаторов с оптическим сенсором) |
35000 |
|
- газоанализаторы с оптическим сенсором |
70000 |
