Сведения о средстве измерений: 93527-24 Трансформаторы напряжения

Номер по Госреестру СИ: 93527-24
93527-24 Трансформаторы напряжения
(ТНГ)

Назначение средства измерений:
Трансформаторы напряжения ТНГ (далее по тексту- трансформаторы) предназначены для масштабного преобразования напряжения переменного тока с целью последующей передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 21.10.2024
Срок свидетельства - 21.10.2029
Номер записи - 195340
ID в реестре СИ - 1420649
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТНГ-220Н, ТНГ-110Н,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Эйч Энерджи" (ООО "Эйч Энерджи")
Страна - РОССИЯ
Населенный пункт - г. Москва; Производственная площадка: Филиал Общества с ограниченной ответственностью "Эйч Энерджи" в городе Екатеринбурге (Филиал ООО "Эйч Энерджи" в г. Екатеринбурге), г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 121
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 106
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№2505 от 2024.10.21 ПРИКАЗ_Об утверждении типов средств измерений (15)

№2226 от 2025.10.16 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Трансформаторы напряжения (ТНГ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Эйч Энерджи" (ООО "Эйч Энерджи")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93527-24
21.10.2029
Трансформаторы напряжения, ТНГ
Общество с ограниченной ответственностью "Эйч Энерджи" (ООО "Эйч Энерджи") (РОССИЯ г. Москва; Производственная площадка: Филиал Общества с ограниченной ответственностью "Эйч Энерджи" в городе Екатеринбурге (Филиал ООО "Эйч Энерджи" в г. Екатеринбурге), г. Екатеринбург)
ОТ
МП
8 лет

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (ТНГ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "УРАЛТЕСТ"
(RA.RU.311249)
РСТ
  • ТНГ-110Н
  • ТНГ-220Н
  • 106 106 0 0 106 106 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • ТНГ-110Н
  • 15 15 0 0 15 15 0

    Стоимость поверки Трансформаторы напряжения (ТНГ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится любым технологическим способом на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование по назначению» ДТЕР.671243.001 РЭ Редакция 2.

    Трансформаторы напряжения ТНГ. Руководство по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

    ДТЕР.671243.001 ТУ. Трансформаторы напряжения ТНГ. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Эйч Энерджи» (ООО «Эйч Энерджи») ИНН 7722477719

    Юридический адрес: 117335, г. Москва, Нахимовский пр-кт, д. 58, эт. 10, ком. 30 Телефон: +7(495) 777-16-16

    E-mail: info@energy-h.com

    Сайт: https://www.energy-h.ru/

    Изготовитель

    Общество с ограниченной ответственностью «Эйч Энерджи» (ООО «Эйч Энерджи»)
    Юридический адрес: 117335, г. Москва, Нахимовский пр-кт, д. 58, эт. 10, ком. 30
    Производственная площадка:
    Филиал Общества с ограниченной ответственностью «Эйч Энерджи» в городе Екатеринбурге (Филиал ООО «Эйч Энерджи» в г. Екатеринбурге).
    ИНН 7722477719
    Адрес места осуществления деятельности: 620137, г. Екатеринбург, ул. Бархотская,
    д. 1
    Телефон: +7(495) 777-16-16
    E-mail: info@energy-h.com
    Сайт: https://www.energy-h.ru/

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Тел.: +7 (495) 108 69 50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Эйч Энерджи» (ООО «Эйч Энерджи») ИНН 7722477719
    Юридический адрес: 117335, г. Москва, Нахимовский пр-кт, д. 58, эт. 10, ком. 30 Телефон: +7(495) 777-16-16
    E-mail: info@energy-h.com
    Сайт: https://www.energy-h.ru/

    Трансформаторы являются электромагнитными элегазовыми аппаратами и предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, устройствам защиты и управления в сетях трёхфазного переменного тока частотой 50 Гц с заземленной нейтралью на номинальное напряжение 110 и 220 кВ.

    Структура условного обозначения трансформатора представлена на рисунке 1.

    T Н Г - X Н - X/X/X - X/X/X X X

    Категория размещения по ГОСТ 15150-69 Климатическое исполнение по ГОСТ 15150-69 Номинальная нагрузка, ВА

    Класс точности

    Модификация изделия

    Номинальное напряжение, кВ* Газонаполненный

    Напряжения

    Трансформатор

    Рисунок 1 - Структурная схема трансформаторов напряжения ТНГ

    Принцип действия трансформатора основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток.

    Первичная и вторичные обмотки размещены в герметичном баке, заполненном смесью элегаза и азота. Уровень давления газовой смеси внутри трансформатора контролируется специальным монитором плотности. Для обеспечения безопасности при эксплуатации предусмотрен предохранительный клапан с разрывной мембраной. Трансформаторы могут иметь до пяти вторичных обмоток. Сверху на бак устанавливается полимерный/фарфоровый изолятор. На верхнем фланце изолятора расположен вывод для подвода высокого напряжения. На баке трансформатора находится коробка вторичных выводов. Коробка закрыта крышкой, которая может пломбироваться. Трансформаторы эксплуатируются на открытом воздухе в районах с умеренным и холодным климатом. Высота установки над уровнем моря - до 1000 метров.

    Нанесение знака поверки на трансформатор не предусмотрено.

    Заводской номер наносится любым технологическим способом на табличку технических данных трансформаторов в виде цифрового или буквенно-цифрового кода.

    номера и место

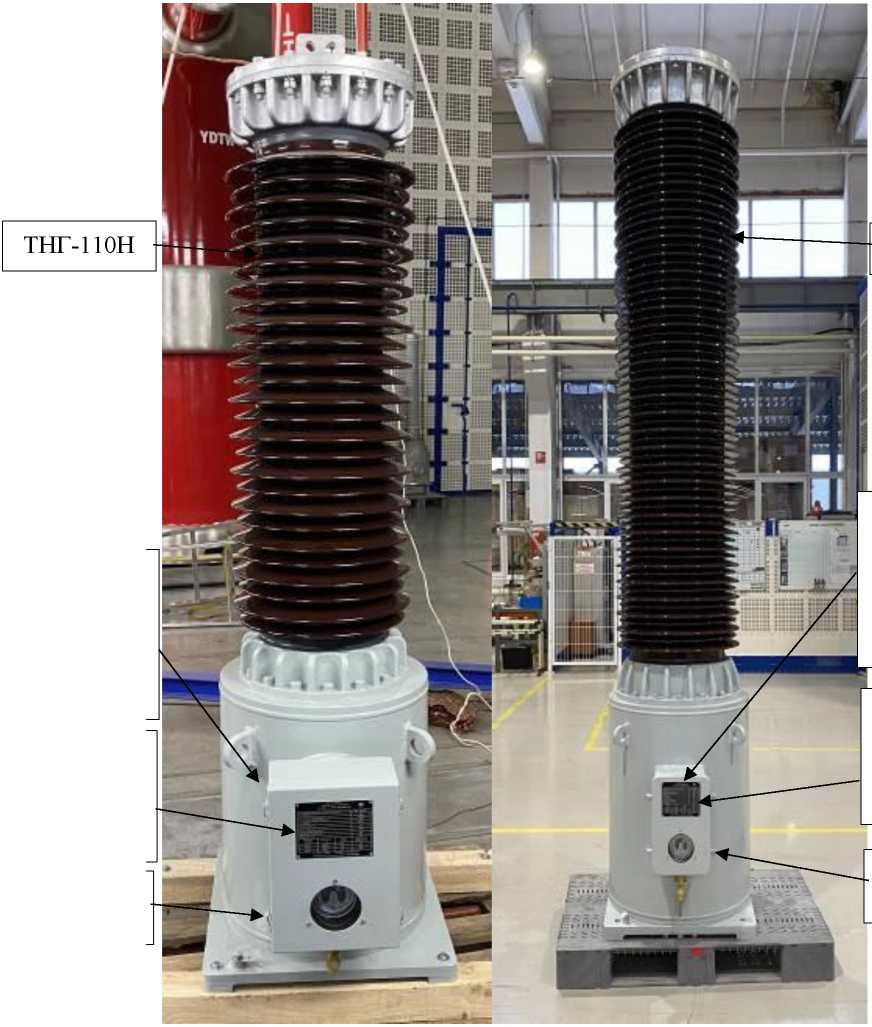

    Общий вид трансформаторов, место нанесения заводского пломбировки представлены на рисунке 2.

    Внешний вид. Трансформаторы напряжения (ТНГ), http://oei-analitika.ru

    ТНГ-220Н

    Место

    нанесения

    знака

    Место

    нанесения

    заводского номера

    Место пломбировки

    утверждения типа

    Место

    нанесения

    знака

    Место

    нанесения

    заводского номера

    Место пломбировки

    утверждения

    типа

    Рисунок 2 - Общий вид трансформаторов напряжения ТНГ-110Н и ТНГ-220Н, места нанесения заводского номера и места пломбировки от несанкционированного доступа


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество шт./экз.

    Трансформатор напряжения

    ТНГ-XXX1) Y2)

    1

    Паспорт

    ДТЕР.671243.001 ПС

    1

    Руководство по эксплуатации

    ДТЕР.671243.001.РЭ

    1

    1) Номинальное напряжение

    2) Модификация


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Модификации

    ТНГ-110Н

    ТНГ-220Н

    Номинальное напряжение первичной обмотки, кВ

    110/V3

    220/V3

    Наибольшее рабочее напряжение, кВ

    126/V3

    252/V3

    Номинальное напряжение основной вторичной обмотки, В

    100/^3, 110/^3, 120/V3

    Номинальное напряжение дополнительной вторичной обмотки, В

    100, 100/^3, 100/3

    Класс точности основной вторичной обмотки по

    ГОСТ 1983-2015

    0,2; 0,5; 1,0; 3,0; 3Р; 6Р

    Класс точности дополнительной вторичной обмотки по ГОСТ 1983-2015

    3Р; 6Р

    Номинальная мощность основных вторичных обмоток, В^А

    от 1 до 1000

    Номинальная мощность дополнительных вторичных обмоток, В^А

    От 1 до 1000

    Номинальная частота, Гц

    50

    Таблица 2 -Технические характеристики

    Наименование характеристики

    Значение

    Модификации

    ТНГ-110Н

    ТНГ-220Н

    Габаритные размеры (длина^ширина^высота), мм, не более

    600x800x2250

    700x900x3600

    Масса, кг, не более

    590

    1100

    Условия эксплуатации:

    - температура окружающей среды, °С

    от - 60 до +40

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч, не менее

    2^106

    Средний срок службы, лет, не менее

    40


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
