Номер по Госреестру СИ: 93519-24
93519-24 Датчики контроля состояния покрытия дорог и аэродромов
(Круг ДП.10)
Назначение средства измерений:
Датчики контроля состояния покрытия дорог и аэродромов Круг Д,П.10 (далее -датчики ДП.10) предназначены для автоматических измерений температуры дорожного полотна и на глубине, толщины слоя воды на поверхности дорожного полотна.
Внешний вид.
Датчики контроля состояния покрытия дорог и аэродромов
Рисунок № 1
Внешний вид.
Датчики контроля состояния покрытия дорог и аэродромов
Рисунок № 2
Внешний вид.
Датчики контроля состояния покрытия дорог и аэродромов
Рисунок № 3
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства - 17.10.2029
Номер записи - 195335
ID в реестре СИ - 1420580
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Круг ДП.10,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Современные транспортные технологии" (ООО "СОВТРАНСТЕХ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2488 от 2024.10.17 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Датчики контроля состояния покрытия дорог и аэродромов (Круг ДП.10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Современные транспортные технологии" (ООО "СОВТРАНСТЕХ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93519-24 17.10.2029 |
Датчики контроля состояния покрытия дорог и аэродромов, Круг ДП.10 Общество с ограниченной ответственностью "Современные транспортные технологии" (ООО "СОВТРАНСТЕХ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Датчики контроля состояния покрытия дорог и аэродромов (Круг ДП.10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "НПО "ТАЙФУН" (RA.RU.313333) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Датчики контроля состояния покрытия дорог и аэродромов (Круг ДП.10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики ДП.10 функционируют под управлением автономного программного обеспечения (далее - ПО) «КСМ-Круг» и встроенного ПО «RoadSensor_main.hex».
Автономное ПО «КСМ-Круг» обеспечивает отображение, анализ, архивирование результатов измерений, проверку состояния и настройку датчиков ДП.10. Встроенное ПО «RoadSensor_main.hex» обеспечивает сбор, обработку, запись данных в память датчиков ДП.10 и/или их передачу по каналам связи на удаленный ПК.
Конструкция датчиков ДП.10 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения с Рекомендацией Р 50.2.077-2014.
«средний» в соответствии
Идентификационные данные автономного и встроенного ПО указаны в таблице 1.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 -
ПО
данные автономного и
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Встроенное ПО |
Автономное ПО |
|
RoadSensor_main.hex |
КСМ-Круг | |
|
Номер версии (идентификационный номер) ПО |
v.1.x1) |
v.1.x1) |
|
1) Обозначения «х» не относятся к метрологически значимой части ПО | ||
Знак утверждения типа
Знак утверждения типананосится на корпус датчиков ДП.10 в виде этикетки, а также на титульные листы Руководства
по эксплуатации ВРГТ.520.10.100 РЭ и Паспорта ВРГТ.520.10.100 ПС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВРГТ.520.10.100 РЭ «Датчики контроля состояния покрытия дорог и аэродромов Круг Д1.10. Руководство по эксплуатации», глава 2 «1одготовка к работе».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений температуры,
Государственная поверочная схема для средств измерений утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
и аэродромов
ВРГТ.520.10.100 ТУ «Датчики контроля состояния покрытия дорог Круг Д1.10. Технические условия».
Правообладательтранспортные
Общество с ограниченной ответственностью «Современные технологии» (ООО «СОВТРАНСТЕХ»)
ИНН 7706767763
Юридический адрес: 127238, г. Москва, Локомотивный пр-д, д. 21, стр. 4, эт. 1, ком. 4 Телефон: 8-(495) 790-63-10
E-mail: info@sovtransteh.ru
Web-сайт: http://www.sovtransteh.ru
Изготовитель
Общество с ограниченной ответственностью «Современные транспортные технологии» (ООО «СОВТРАНСТЕХ»)ИНН 7706767763
Адрес: 127238, г. Москва, Локомотивный пр-д, д. 21, стр. 4, эт. 1, ком. 4
Телефон: 8-(495) 790-63-10
E-mail: info@sovtransteh.ru
Web-сайт: http://www.sovtransteh.ru
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14 E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
транспортныеОбщество с ограниченной ответственностью «Современные технологии» (ООО «СОВТРАНСТЕХ»)
ИНН 7706767763
Юридический адрес: 127238, г. Москва, Локомотивный пр-д, д. 21, стр. 4, эт. 1, ком. 4 Телефон: 8-(495) 790-63-10
E-mail: info@sovtransteh.ru
Web-сайт: http://www.sovtransteh.ru
К настоящему типу средств измерений относятся датчики ДП.10 следующих исполнений: ДП.10Д (исполнение для дорог), ДП.10А (исполнение для аэродромов), ДП.10М (исполнение для мостов), отличающихся габаритными размерами, а также длиной кабеля.
Датчики ДП.10 измеряют температуру на одной из трех фиксированных глубин (70, 80, 45 мм) в зависимости от высоты и исполнения датчиков ДП.10.
Конструктивно датчики ДП.10 представляют собой измерительную систему, состоящую из первичных измерительных преобразователей, преобразователей питания, вычислительного ядра датчиков ДП.10, выполненного на базе микроконтроллера, интерфейсов.
Первичные измерительные преобразователи осуществляют автоматическое измерение температуры дорожного полотна и на глубине, толщины слоя воды на поверхности дорожного полотна. Микроконтроллер осуществляет управление и преобразование измеренных значений к абсолютным величинам.
Интерфейс, входящий в состав датчиков ДП.10, обеспечивает сбор и передачу измеренных параметров внешнему потребителю, а программное обеспечение - обработку и представление полученных данных в виде, необходимом и достаточном для принятия решений о действиях для обеспечения безопасного движения по дороге или эксплуатации аэродромных покрытий.
Принцип действия датчиков ДП.10:
-
- при измерении температуры дорожного полотна и на глубине основан на обратной зависимости сопротивления платинового чувствительного элемента термометрического зонда от температуры;
-
- при измерении толщины слоя воды на поверхности дорожного полотна основан на обратной зависимости интенсивности отраженного инфракрасного сигнала от толщины измеряемого слоя вещества. Измерения производятся при помощи двухчастотного, двухапертурного оптоволоконного приемо-передатчика. Поток инфракрасного излучения проходит через слой вещества (вода), отражается от него и поступает на приемник. При помощи специализированного математического алгоритма рассчитывается толщина слоя воды на основе метода, применяющего отношения значений уровня сигналов для разных частот и апертур, получаемых приемо-передатчиком, обеспечивая тем самым независимость от абсолютного значения уровня сигнала, который может изменяться в процессе эксплуатации или износа измерительной поверхности оптоволокна.
Далее информация передается на внешнее устройство обработки по интерфейсу RS-485/RS-232.
Нанесение знака поверки на датчики ДП.10 не предусмотрено.
Заводской номер в виде цифро-буквенного обозначения, состоящего из одной буквы русского алфавита в начале, четырех арабских цифр и одной буквы русского алфавита в конце, наносится на корпус датчиков ДП.10 в виде этикетки. Общий вид датчиков ДП.10 представлен на рисунках 1, 2. Общий вид датчиков ДП.10 с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 2.
Пломбирование датчиков ДП.10 не предусмотрено.

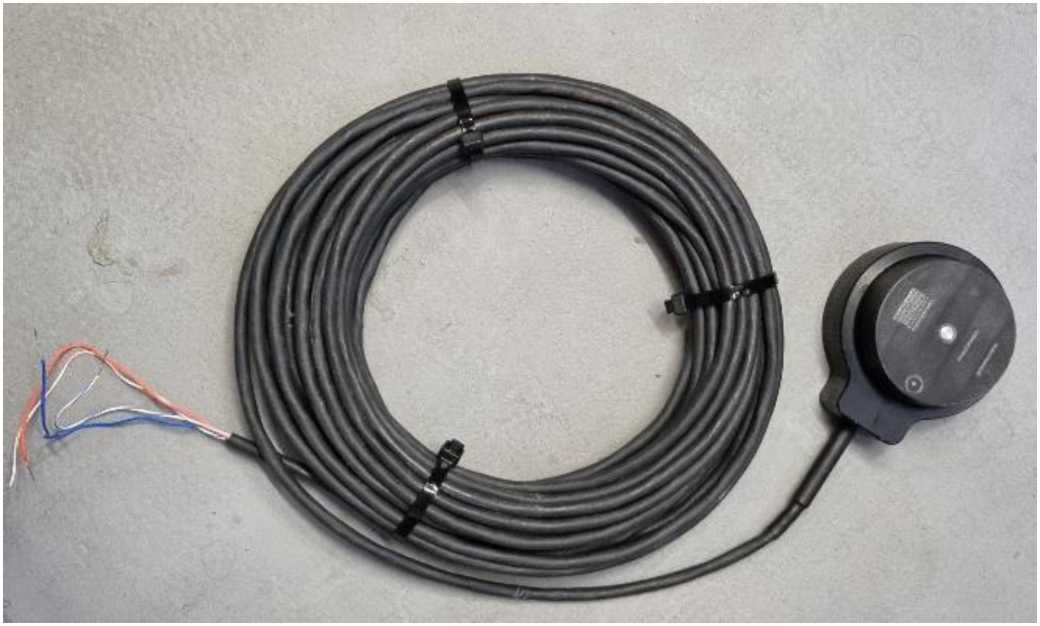

Рисунок 1 - Общий вид датчиков ДП.10
место нанесения заводского номера и знака утверждения типа
Произв ООО ’СОВТРДНСКХ" вав номер:Д0051К
Год выпуска: 2023 г.
Рисунок 2 - Общий вид датчиков ДП.10 с указанием места нанесения заводского номера и знака утверждения типа
Таблица 5 - Комплектность датчиков Д^1.10
|
Наименование |
Обозначение |
Количество |
|
Датчик контроля состояния покрытия дорог и аэродромов |
Круг ДП.10х1) |
1 шт. |
|
Программное обеспечение |
КСМ-Круг |
1 экз. |
|
Руководство по эксплуатации |
ВРГТ.520.10.100 РЭ |
1 экз. |
|
Паспорт |
ВРГТ.520.10.100 ПС |
1 экз. |
|
1) Исполнение датчика ДП.10 | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры дорожного полотна, °С |
от -40,0 до +60,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна, °С |
±0,2 |
|
Диапазон измерений температуры дорожного полотна на глубине, °С |
от -40,0 до +60,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры дорожного полотна на глубине, °С |
±0,2 |
|
Диапазон измерений толщины слоя воды на поверхности дорожного полотна, мм |
от 0,5 до 10,0 |
|
Пределы допускаемой абсолютной погрешности измерений толщины слоя воды на поверхности дорожного полотна, мм |
±0,5 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
Диапазон показаний удельной электрической |
от 0 до 250 | |
|
проводимости слоя жидких атмосферных осадков на поверхности дорожного полотна, мСм/см | ||
|
Напряжение питания постоянного тока, В |
от 9 до 36 | |
|
Потребляемая мощность, Вт, не более |
10 | |
|
Условия эксплуатации: | ||
|
-температура воздуха, °C |
от -55 до +70 | |
|
-относительная влажность воздуха, % |
до 100 | |
|
Масса с кабелем, кг, не более: |
2,5 | |
|
исполнение ДП.10Д исполнение ДП.10А исполнение ДП-10М | ||
|
Габаритные размеры, мм, не более: |
диаметр |
высота |
|
исполнение ДП.10Д |
100 |
70 |
|
исполнение ДП.10А |
80 | |
|
исполнение ДП.10М |
45 | |
|
Длина кабеля, м, не более: | ||
|
исполнение ДП.10Д |
20, 50 | |
|
исполнение ДП.10А |
50, 150, 250 | |
|
исполнение ДП.10М |
20, 50 | |
|
Интерфейсы связи |
RS-485/RS-232 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
70000 |
|
Средний срок службы, лет |
8 |
