Номер по Госреестру СИ: 93518-24
93518-24 Вакуумметры
(ПМТ(И)-22-НИТТИН)
Назначение средства измерений:
Вакуумметры ПМТ(И)-22-НИТТИН (далее-вакуумметр)
для измерений абсолютного давления негорючих газов.

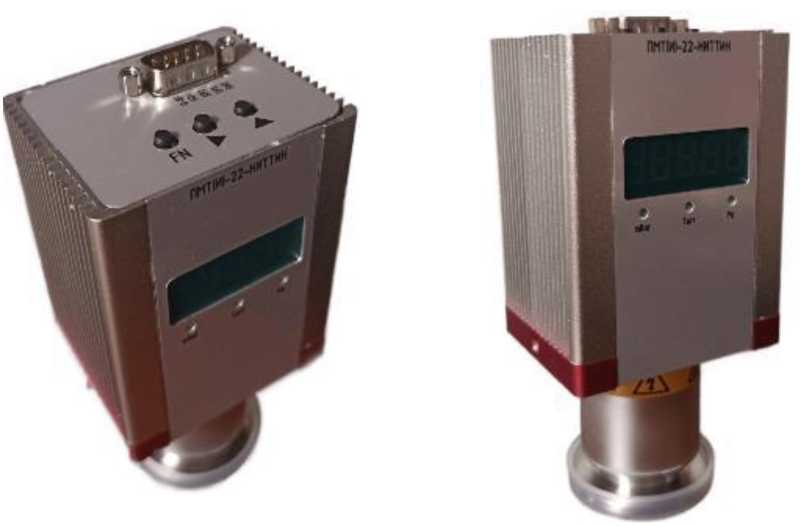

Внешний вид.
Вакуумметры
Рисунок № 1
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства - 17.10.2029
Номер записи - 195334
ID в реестре СИ - 1420579
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Опытный завод "НИТТИН" (ООО "Опытный завод "НИТТИН")
Страна - РОССИЯ
Населенный пункт - Белгородская обл., Борисовский район, пос. Борисовка
Уведомление о начале осуществления предпринимательской деятельности -
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2488 от 2024.10.17 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Вакуумметры (ПМТ(И)-22-НИТТИН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Опытный завод "НИТТИН" (ООО "Опытный завод "НИТТИН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93518-24 17.10.2029 |
Вакуумметры , ПМТ(И)-22-НИТТИН Общество с ограниченной ответственностью "Опытный завод "НИТТИН" (ООО "Опытный завод "НИТТИН") (РОССИЯ Белгородская обл., Борисовский район, пос. Борисовка) |
ОТ МП |
1 год |
Кто поверяет Вакуумметры (ПМТ(И)-22-НИТТИН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Вакуумметры (ПМТ(И)-22-НИТТИН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Вакуумметры имеют разработанное изготовителем вакуумметров.
ПО выполняет следующие функции:
-
- выбор единицы измерений давления;
-
- прием, обработка и отображение измерительной информации;
-
- передачу данных;
-
- автоматическую диагностику состояния вакуумметров.
Идентификационные данные ПО вакуумметра представлены в Таблице 1.
Метрологически значимой частью ПО является часть «6.12» до ограничительной точки, влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик.
ПО),
для решения задач управления работой
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «низкий» в соответствии с Рекомендацией Р 50.2.077-2014. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик вакуумметра.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
6.12.ХХ1 |
|
1ХХ - последовательность цифр, не являющаяся метрологически значимой частью ПО Х может принимать значения от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта вакуумметра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Использование ПМТ(И)-22-НИТТИН» документа «Вакуумметр ПМТ(И)-22-НИТИН. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-8 1 -103 Па;
ТУ-28.21.13-004-35981307-2022 Вакуумметры ПМТ(И)-22-НИТТИН. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Опытный завод «НИТТИН» (ООО «Опытный завод «НИТТИН»)
ИНН 3103006176
Юридический адрес: 309341, Белгородская обл., Борисовский р-н, п. Борисовка, ул. Новоборисовская, д. 55, помещ. 1
Изготовитель
Общество с ограниченной ответственностью «Опытный завод «НИТТИН» (ООО «Опытный завод «НИТТИН»)ИНН 3103006176
обл., Борисовский р-н,
1
п. Борисовка,
Адрес: 309341, Белгородская
ул. Новоборисовская, д. 55, помещ.
Испытательный центр
Федеральное государственное научно-исследовательский институтунитарное предприятие метрологии имени
«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14.
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия вакуумметра основан на ионизации остаточных молекул в постоянном магнитном поле с применением холодного катода (преобразователь Пенинга) и на зависимости теплопроводности разряженного газа от давления (преобразователь Пирани).
Конструктивно вакуумметр состоит из измерительного преобразователя, преобразовывающего измеряемое абсолютное давление в аналоговый сигнал и электронного блока, осуществляющего управление вакуумметром и преобразование аналогово сигнала в значение измеренного абсолютного давления с последующим отображением измеряемого давления на дисплее вакуумметра. В зависимости от модификации вакуумметра измерительный преобразователь представлен преобразователем Пенинга или двумя преобразователями - Пенинга и Пирани, объединенных в одном корпусе вакуумметра. Управление вакуумметра осуществляется программными кнопками, расположенными на верхней панели вакуумметра.
Вакуумметры выпускаются в следующих модификациях: ПМТ(И)-22-НИТТИН-А-1; ПМТ(И)-22-НИТТИН-Б-1; ПМТ(И)-22-НИТТИН-В-1; ПМТ(И)-22-НИТТИН-А-3;
ПМТ(И)-22-НИТТИН-Б-3; ПМТ(И)-22-НИТТИН-В-5. Модификации отличаются диапазоном измерений абсолютного давления и присоединительным фланцем вакуумметра. В наименовании модификации буквы А, Б, В обозначают тип присоединительного фланца вакуумметра: А - KF25, Б - KF40, В - CF25; цифры 1,3,5 обозначают диапазон измерений абсолютного давления вакуумметра.
Пломбировка корпуса вакуумметра не предусмотрена.
Серийный номер вакуумметра в виде цифрового обозначения наносится на заднюю панель корпуса вакуумметра методом печати.
Нанесение знака поверки на корпус вакуумметра не предусмотрено.
Общий вид вакуумметра представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.
Рисунок 1 - Общий вид вакуумметра ПМТ (И)-22-НИТИН
модификаций ПМТ(И)-22-НИТТИН-А-1; ПМТ(И)-22-НИТТИН-Б-1; ПМТ(И)-22-НИТТИН-В-1; ПМТ(И)-22-НИТТИН-А-3; ПМТ(И)-22-НИТТИН-Б-3; ПМТ(И)-22-НИТТИН-В-5
Вакуумметр ПМТ(И)-22-НИТТИН Мс^фжамя ПМПИ)-224*ШИ4в-б Напряжение питания: 24t5 В__
Г^мооедтитепмэ^^ фпакц: CF2S Серийный номер: 0220202400001 Дата выпуска: 06.2022 ООО '‘Опытный завод "НИТТИН"
Место нанесения серийного номера
Рисунок 2
- Место нанесения серийного номера
встроенное программное обеспечение (далее специально
Таблица 2 - Метрологические характеристики модификаций ПМТ(И)-22-НИТТИН-А-1, ПМТ(И)-22-НИТТИН-Б-1, ПМТ(И)-22-НИТТИН В-1.
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, Па |
от 1-10-1 до 1^103 |
|
Пределы допускаемой относительной погрешности измерений абсолютного давления, % |
± 50 |
Таблица 3 - Метрологические характеристики модификаций ПМТ(И)-22-НИТТИН-А-3, ПМТ(И)-22-НИТТИН-Б-3
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, Па |
от 1^10-3 до 1^103 |
|
Пределы допускаемой относительной погрешности измерений абсолютного давления, % | |
|
в поддиапазоне от 1^10-3 до 1-10-1 включ. |
± 100 |
|
в поддиапазоне св. 1-10-1 до 1^103 |
± 50 |
Таблица 4 -
-22-НИТТИН-В-5
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, Па |
от 1^10-4 до 1^103 |
|
Пределы допускаемой относительной погрешности измерений абсолютного давления, % | |
|
в поддиапазоне от 1^10-4 до 1-10"1 включ. |
± 100 |
|
в поддиапазоне св. 1-10-1 до 1^103 |
± 50 |
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
24 ± 5 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
130 |
|
- ширина |
60 |
|
- длинна |
50 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: -температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 6 - Декларируемые сведения
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
15000 |
|
Средний срок службы, лет |
10 |
