Наименование

Обозначение

Коли

чество

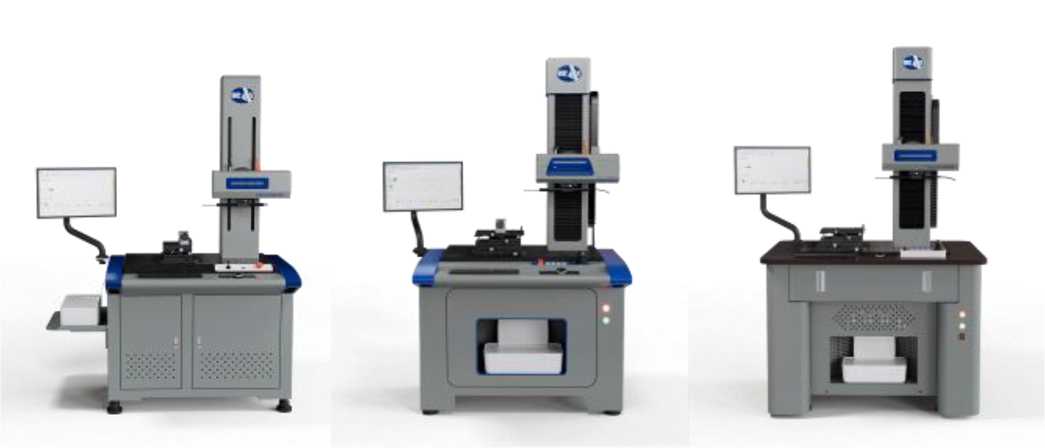

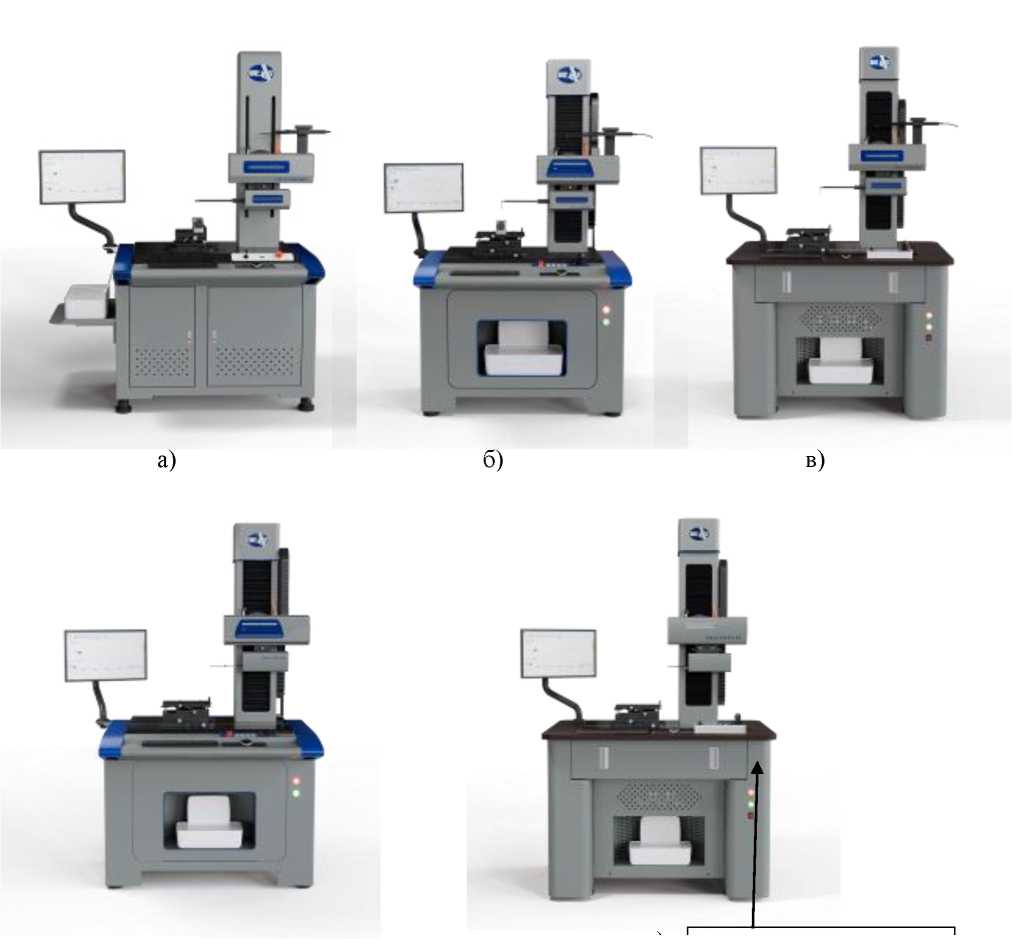

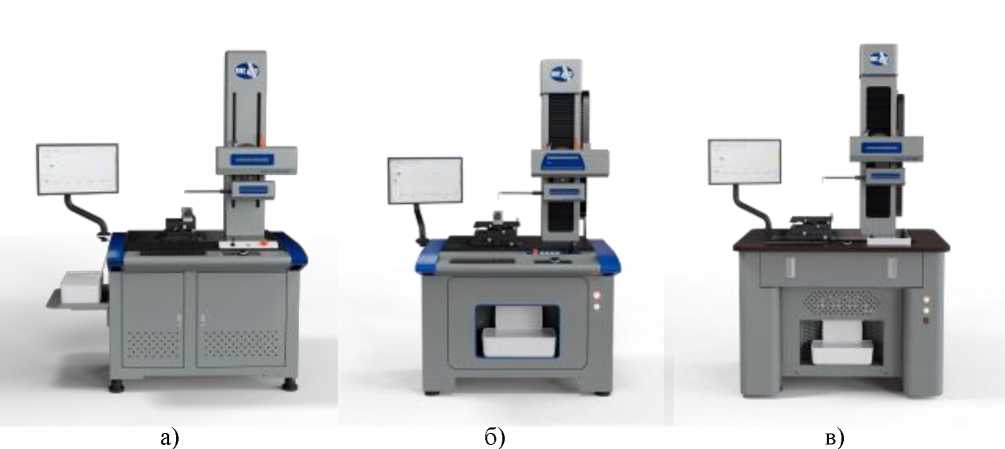

Прибор для измерений параметров контура и шероховатости поверхности URAN

URAN SP 1000/ URAN SP 2000/ URAN SP 3000/

URAN SR 1000/ URAN SR 2000/ URAN SR 3000/

URAN SPR 1000/ URAN SPR 2000/ URAN SPR 3000/ URAN Infex 8/ URAN Infex 10

1 шт.

Стандартный щуп для измерений шероховатости (в зависимости от модификации)

-

1 шт.

Стандартный    щуп    для

измерений контура (в зависимости от модификации)

-

1 шт.

Набор для калибровки щупов

-

1 шт.

Руководство по эксплуатации

Приборы для измерений параметров контура и шероховатости поверхности URAN. Руководство по эксплуатации

1 экз.

Наименование характеристики

Значение

Модификация

URAN SR 1000

URAN SR 2000

URAN SR 3000

Диапазон измерений датчика, мкм

±420

±620

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм

±(0,007+0,035Ra), где Ra -измеренное значение параметра Ra, мкм

±(0,005+0,028Ra), где Ra -измеренное значение параметра Ra, мкм

±(0,005+0,025Ra), где Ra - измеренное значение параметра Ra, мкм

Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более*

0,5 (на 100 мм)

0,3 (на 100 мм)

Диапазон перемещений по оси X, мм

от 0 до 220

(опционально до 100, 120, 150, 160, 180, 200)

Разрешение по оси Z1 (шероховатость), мкм

0,006

0,002

Разрешение по оси X, мкм

0,2

0,05

Параметры профиля

Ra, Rp, Rv, Rz, Rz (Jis), R3z, RzDIN, Rzj, Rmax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, R^q, Rk, Rpk, Rvk, Mr1, Mr2, Rmr, Wa, Wt, Wp, Wv, Wz, Wq, WSm, Wsk, Wku, Wmr, Pa, Pt, Pp, Pv, Pz, Pq, PSm, Psk, Pku, Pmq

Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R^a, R^amax, R^amin, R^asd, R^q, R^qmax, R^qmin, R^qsd, Rk, Rpk, Rvk, Mr1, Mr2, RXa, RXamax, RXamin, RXasd, RXq, RXqmax, RXqmin, RXqsd, R5c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, W^q, W^qmax, W^qmin, W^qsd, W5c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmin, Area, P5c, Tilta Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw,

Saws

Фильтры

Гаусс, 2CR75, PC75

Отсечка шага Хе, мм

0,025; 0,08; 0,25; 0,8; 2,5; 8

Длина оценки, мм

Xc^n, где n - от 2 до 7

Примечания

Для измерений параметров шероховатости используется щуп: угол 90°, радиус 5 мкм. * - отсечка шага 2,5 мм, скорость не более 0,3 мм/с.

Наименование характеристики

Значение

Модификация

URAN SP 1000

URAN SP 2000

URAN SP 3000

Диапазон измерений линейных размеров по оси Z1, мм

от 0 до 60

(опционально до 10, 20, 30, 40, 50)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм

±(1,5+0,2H), где Н -измеренное значение по оси Z1, мм

±(0,8+0,12H), где Н -измеренное значение по оси Z1, мм

±(0,6+0,1H), где Н - измеренное значение по оси Z1, мм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 220

(опционально до 100, 120, 150, 160, 180, 200)

Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более*

0,5 (на 100 мм)

0,3 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм*

±(2,5+0,02L), где L

- измеренное значение длины по оси Х, мм

±(2+0,02L), где L -измеренное значение длины по оси Х, мм

±(1,5+0,02L), где L -измеренное значение длины по оси Х, мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**

±(2+R/8), где R -измеренное значение радиуса в мм

±(1,5+R/12), где R

- измеренное значение радиуса в мм

±(1,2+R/12), где R -измеренное значение радиуса в мм

Пределы допускаемой абсолютной погрешности измерений углов, ' ***

±2

±1

Разрешение по оси Z1, мкм

0,02

Разрешение по оси X, мкм

0,2

0,05

Примечания

Для измерений параметров контура используется щуп: угол 17°, радиус 25 мкм. * - отсечка шага 2,5 мм, скорость не более 0,3 мм/с.

** - в диапазоне измерений радиусов от 5 до 15 мм.

*** - в диапазоне измерений углов от 0° до 360°.

Наименование характеристики

Значение

Модификация

URAN SPR 1000

URAN SPR 2000

URAN SPR 3000

Диапазон измерений линейных размеров по оси Z1 (контур), мм

от 0 до 60

(опционально до 10, 20, 30, 40, 50)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм

±(1,5+0,2H), где Н -измеренное значение по оси

Z1, мм

±(0,8+0,12H), где Н - измеренное значение по оси Z1, мм

±(0,6+0,1H), где Н - измеренное значение по оси Z1, мм

Диапазон измерений датчика (шероховатость), мкм

±420

±620

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм*

±(0,007+0,035Ra), где Ra -измеренное значение параметра Ra, мкм

±(0,005+0,028Ra), где Ra - измеренное значение параметра Ra, мкм

±(0,005+0,025Ra), где Ra -измеренное значение параметра Ra, мкм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 220

(опционально до 100, 120, 150, 160, 180, 200)

Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более*

0,8 (на 100 мм)

0,5 (на 100 мм)

0,3 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм**

±(2,5+0,02L), где L - измеренное значение по оси Х, мм

±(2+0,02L), где L - измеренное значение по оси Х, мм

±(1,5+0,02L), где L - измеренное значение по оси Х, мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**

±(2+R/8), где R -измеренное значение радиуса, мм

±(1,5+R/12), где R - измеренное значение радиуса, мм

±(1,2+R/12), где R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений углов, ' ***

±2

±1

Разрешение по оси Z1 (контур), мкм

0,05

0,02

Разрешение по оси Z1 (шероховатость), мкм

0,006

0,002

Разрешение по оси X, мкм

0,2

0,05

Наименование характеристики

Значение

Модификация

URAN Infex 8

URAN Infex 10

Диапазон измерений линейных размеров по оси Z1, мм

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм

±(0,8+0,12H), где Н - измеренное значение по оси Z1, мм

±(0,5+0,08H), где Н - измеренное значение по оси Z1, мм

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм

±(0,008+0,035Ra), где Ra - измеренное значение параметра Ra, мкм

±(0,004+0,025Ra), где Ra - измеренное значение параметра Ra, мкм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 220

(опционально до 100, 120, 150, 160, 180, 200)

Допускаемое отклонение от прямолинейности перемещений по оси X, мкм*

0,3 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм

±(0,8+0,02 L), где L - измеренное значение длины по оси Х, мм

±(0,8+0,015L), где L - измеренное значение длины по оси Х, мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**

±(1,2+R/12), где R - измеренное значение радиуса, мм

±(1,0+R/12),

где R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений углов, ' ***

±1

Параметры профиля

Ra, Rc, Ry, Rz, Rmax, R3z, Rt, Rp, Rv, Rq, RPc, Sm, S, Pc, mr©, 5c, mr, tp, Htp, Lo, Lr, Ppi, HSC, Ла, Aq, Ku, Sk, Rpk, Rvk, Rk, Mr1, Mr2, A1, A2, Vo, Xa, Xq, R, AR, Rx, W, AW, Wx, Wte

Фильтры

Гаусс, 2CR75, PC75

Отсечка шага Хе, мм

0,025; 0,08; 0,25; 0,8; 2,5; 8; 25; 80

Длина оценки, мм

Xc^n, где n от 2 до 7

Разрешение по оси Z1, мкм

0,02

Разрешение по оси X, мкм

от 0,05 до 1 (в зависимости от модификации)

Примечания

Для измерений параметров контура и шероховатости используется щуп: угол 90°, радиус 5 мкм.

* - отсечка шага 2,5 мм, скорость не более 0,3 мм/с.

** - в диапазоне измерений радиусов от 5 до 15 мм.

*** - в диапазоне измерений углов от 0° до 360°.

Модификация

Наименование и значение характеристики

Диапазон перемещений по оси Z, мм

Габаритные размеры, мм, не более

Масса, кг, не более

длина

шири

на

высота

URAN SPR 1000

от 0 до 320 (420, 520, 620)

1100

700

2000

420

URAN SPR 2000

от 0 до 320 (420, 520, 620)

1200

770

2000

450

URAN SPR 3000

от 0 до 320 (420, 520, 620)

1200

910

2000

500

URAN Infex 8

от 0 до 320 (420, 520, 620)

1200

770

2000

510

URAN Infex 10

от 0 до 320 (420, 520, 620)

1150

860

2000

590

Наименование характеристики

Значение

Условия эксплуатации:

- нормальная область значений температуры, °C, -относительная влажность воздуха (без конденсата), %, не более

от + 18 до + 22

85

Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц

от 200 до 240

50
