Сведения о средстве измерений: 93497-24 Тепловизоры

Номер по Госреестру СИ: 93497-24
93497-24 Тепловизоры
(AMO T)

Назначение средства измерений:
Тепловизоры AMO T (далее - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизоров.

сертификация программного обеспечения
Внешний вид. Тепловизоры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тепловизоры
Рисунок № 1

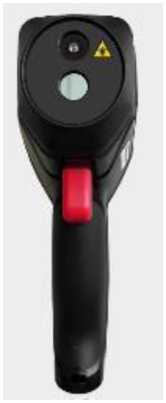

Внешний вид. Тепловизоры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Тепловизоры
Рисунок № 2
Внешний вид. Тепловизоры, http://oei-analitika.ru рисунок № 3
Внешний вид.
Тепловизоры
Рисунок № 3
Внешний вид. Тепловизоры, http://oei-analitika.ru рисунок № 4
Внешний вид.
Тепловизоры
Рисунок № 4
Внешний вид. Тепловизоры, http://oei-analitika.ru рисунок № 5
Внешний вид.
Тепловизоры
Рисунок № 5

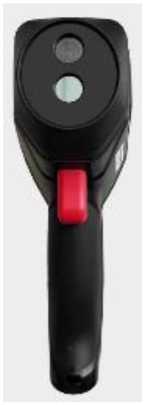

Внешний вид. Тепловизоры, http://oei-analitika.ru рисунок № 6
Внешний вид.
Тепловизоры
Рисунок № 6

Общие сведения

Дата публикации - 17.10.2024
Срок свидетельства - 16.10.2029
Номер записи - 195310
ID в реестре СИ - 1420544
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Тепловизор AMO T830, Тепловизор AMO T822, Тепловизор AMO T820, Тепловизор AMO T, мод. Т820, Тепловизор AMO T 830, AMO T830, AMO T822, AMO T820,

Производитель

Изготовитель - Shenzhen Dianyang Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 5347
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 4325
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2464 от 2024.10.16 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Тепловизоры (AMO T)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shenzhen Dianyang Technology Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93497-24
16.10.2029
Тепловизоры, AMO T
Shenzhen Dianyang Technology Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)

Стоимость 200 руб. или по подписке

Кто поверяет Тепловизоры (AMO T)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИСКАТЕЛЬ - 2"
(RA.RU.311939)
  • Тепловизор AMO T830
  • Тепловизор AMO T822
  • Тепловизор AMO T 830
  • Тепловизор AMO T820
  • Тепловизор AMO T, мод. Т820
  • Тепловизор AMO T, мод. Т830
  • 179 8 178 1 0 179 178 1
    ООО "АЗ-И"
    (RA.RU.312199)
  • AMO T820
  • AMO T822
  • AMO T830
  • 7 7 7 0 0 7 7 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • AMO T822
  • AMO T830
  • AMO T820
  • 308 9 307 1 0 307 306 1
    ООО "МИРУАР"
    (RA.RU.320061)
  • AMO T820
  • AMO T830
  • AMO T822
  • 4852 3009 4850 2 0 4850 4848 2
    ООО "НМОП"
    (RA.RU.311359)
  • мод. AMO T820
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Тепловизоры (AMO T)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) тепловизоров состоит из встроенного и внешнего ПО.

    Конструкция тепловизоров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Метрологически значимым является встроенное ПО, находящееся в постоянном запоминающем устройстве, размещенном внутри корпуса тепловизоров, и недоступное для внешней модификации.

    Метрологические характеристики тепловизоров нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные метрологически значимого ПО тепловизоров приведены в таблице 1.

    Таблица 1 -

    ПО

    данные

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО), не ниже

    2.0.1.4

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на корпус тепловизоров любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6 «Меню управления и работа с прибором» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    Тепловизоры AMO T. Стандарт предприятия.

    Правообладатель

    Shenzhen Dianyang Technology Co., Ltd, Китай

    Адрес: #306, B Block, Hongshengyuan Mansion, Shenzhen, CHINA

    Изготовитель

    Shenzhen Dianyang Technology Co., Ltd, Китай
    Адрес: #306, B Block, Hongshengyuan Mansion, Shenzhen, CHINA

    Испытательный центр

    ответственностью
    «РАВНОВЕСИЕ»
    Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
    Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
    Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75

    Правообладатель

    Shenzhen Dianyang Technology Co., Ltd, Китай
    Адрес: #306, B Block, Hongshengyuan Mansion, Shenzhen, CHINA

    Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на жидкокристаллическом дисплее (далее -ЖК-дисплей) тепловизоров. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).

    Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

    Тепловизоры являются переносными (компактными) оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

    Конструктивно тепловизоры выполнены в пластиковом корпусе, на лицевой стороне расположен отверстия и

    которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне инфракрасный объектив. На нижней части корпуса распложены монтажные курок. На верхней части корпуса расположены интерфейсы для подключений.

    AMO T830,

    Тепловизоры выпускаются в модификациях AMO T820, AMO T822, отличающихся разрешением инфракрасного детектора, полем зрения, температурной чувствительностью, а также наличием цифровой камеры у модификаций AMO T822 и AMO T830. У модификации AMO T820 отсутствует цифровая камера, на её месте установлен лазерный целеуказатель.

    Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

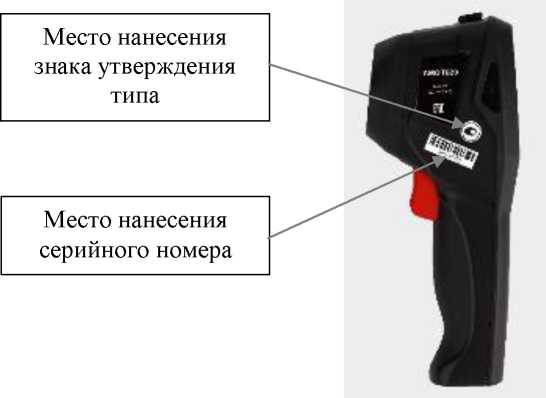

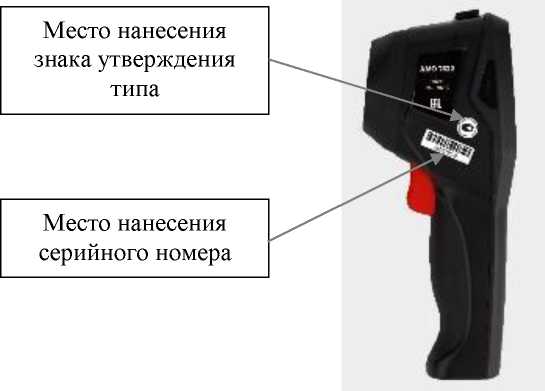

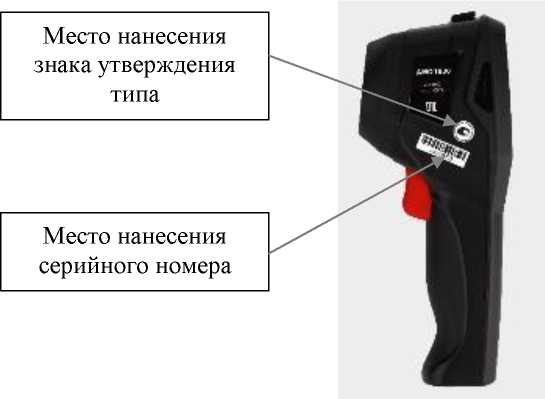

    Общий вид тепловизоров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на тепловизоры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) тепловизоров не предусмотрено.

    Цветовая гамма корпуса тепловизоров может быть изменена по решению изготовителя в одностороннем порядке.

    Внешний вид. Тепловизоры (AMO T), http://oei-analitika.ru

    а) модификация AMO T820

    Внешний вид. Тепловизоры (AMO T), http://oei-analitika.ru
    Внешний вид. Тепловизоры (AMO T), http://oei-analitika.ru

    б) модификация AMO T822

    Внешний вид. Тепловизоры (AMO T), http://oei-analitika.ru
    Внешний вид. Тепловизоры (AMO T), http://oei-analitika.ru

    в) модификация AMO T830

    Рисунок 1 - Общий вид тепловизоров с указанием места нанесения знака утверждения типа, места нанесения серийного номера

    Внешний вид. Тепловизоры (AMO T), http://oei-analitika.ru

    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Тепловизор AMO T

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Кабель USB Type-C

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от -20 до +400

    Пределы допускаемой абсолютной погрешности измерений температуры (в диапазоне измерений от -20 °С до +100 °С включ.), °С

    ±2

    Пределы допускаемой относительной погрешности измерений температуры (в диапазоне измерений св. +100 °С до +400 °С включ.), %

    ±2

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение для модификации

    AMO

    T820

    AMO

    T822

    AMO

    T830

    Порог температурной чувствительности (при температуре объекта +30 °С), °С

    <0,06

    <0,05

    Спектральный диапазон, мкм

    от 8 до 14

    Углы поля зрения, градус по горизонтали^градус по вертикали

    38x50

    42x56

    Минимальное фокусное расстояние, м

    0,3

    Пространственное разрешение, мрад

    7,39

    3,75

    Количество пикселей матрицы детектора, (пиксели^ пиксели)

    120x90

    256x192

    Коэффициент излучательной способности (изменяемый)

    от 0,01 до 0,99

    Параметры электрического питания: - напряжение постоянного тока, В

    3,7

    Габаритные размеры (высота^длина^ширина), мм, не более

    201x68x80

    Наименование характеристики

    Значение для модификации

    AMO

    T820

    AMO

    T822

    AMO

    T830

    Масса, кг, не более

    0,26

    0,26

    0,27

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    от -10 до +60

    от 10 до 90 (без конденсации)

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    5

    Средняя наработка на отказ, ч

    14000
