Номер по Госреестру СИ: 93494-24
93494-24 Газоанализаторы
(AEC2232)
Назначение средства измерений:
Газоанализаторы AEC2232 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений и передачи информации о содержании метана в воздухе рабочей зоны, технологических газовых средах на территориях промышленных объектов.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства - 16.10.2029
Номер записи - 195307
ID в реестре СИ - 1420541
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AEC2232,
Производитель
Изготовитель - CHENGDU ACTION ELECTRONICS JOINT-STOCK CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2464 от 2024.10.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Газоанализаторы (AEC2232)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Газоанализаторы (AEC2232)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Газоанализаторы (AEC2232)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания метана.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Ankexin AEC |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
V 1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.2 «Методы измерений» документа «Газоанализаторы AEC2232 модификаций AEC2232b, GT-AEC2232bX, GTYQ-AEC2232bX. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Стандарт предприятия «CHENGDU ACTION ELECTRONICS JOINT-STOCK CO., LTD», Китай.
ПравообладательCHENGDU ACTION ELECTRONICS JOINT-STOCK CO., LTD, Китай
Адрес: No. 88, West Wulian Street, Shuangliu District, Chengdu City, 610213, China Факс: 028-85874114
Web-сайт: www.action98.com
E-mail: service@action98.com
Изготовитель
CHENGDU ACTION ELECTRONICS JOINT-STOCK CO., LTD, КитайАдрес: No. 88, West Wulian Street, Shuangliu District, Chengdu City, 610213, China
Факс: 028-85874114
Web-сайт: www.action98.com
E-mail: service@action98.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28 Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
CHENGDU ACTION ELECTRONICS JOINT-STOCK CO., LTD, КитайАдрес: No. 88, West Wulian Street, Shuangliu District, Chengdu City, 610213, China Факс: 028-85874114
Web-сайт: www.action98.com
E-mail: service@action98.com
Принцип измерений газоанализаторов - термокаталитический, основанный на изменении сопротивления каталитически активного элемента вследствие сгорания на нем молекул горючего газа.
Способ отбора пробы - диффузионный.
Газоанализаторы представляют собой стационарные автоматические одноканальные приборы непрерывного действия, изготавливаемые в следующих модификациях: AEC2232b (без дисплея), GT-AEC2232bX, GTYQ-AEC2232bX (наличие дисплея), которые отличаются между собой наличием информационного табло дисплея, диапазоном измерений и материалом корпуса.
Конструктивно газоанализаторы выполнены в металлическом корпусе из алюминия или нержавеющей стали с завинчивающейся крышкой. На лицевой панели газоанализаторов находятся светодиодный индикатор, дисплей (для модификаций GT-AEC2232bX, GTYQ-AEC2232bX) и кнопки управления. В верхней части корпуса расположены резьбовые отверстия для кабельных вводов информационных линий, линий питания и светозвуковой сигнализации. В нижней части корпуса располагается первичный измерительный преобразователь.
Общий вид газоанализаторов представлен на рисунке 1.
Пломбирование и нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы имеют заводские номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся печатным способом на идентификационную табличку (рисунок 2), наклеенную на верхнюю поверхность корпуса газоанализаторов.

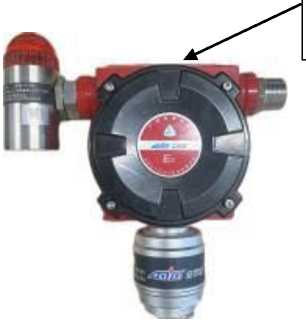

А) Модификация AEC2232b
Место нанесения
заводского номера

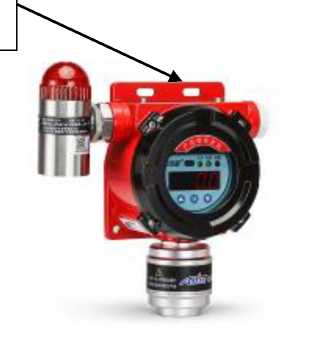

Б) Модификации GT-AEC2232bX, GTYQ-AEC2232bX
Рисунок 1 - Общий вид газоанализаторов
CHCNGOVI ACTION ELECTRONICS JOINT-STOCK CO., LTD. Китай
Гаэоамализатор АЕС2232
Модификация: OTYQ-AEC2232bX Степень защиты: 1РИ
ОДиапахж измерений; Э-ТОО L£L Мапр«п«еи»м DC24V. 4 20 mA
Заводском номер: Т211М0015323
Дата изготовления; 05.2024
Сертификат №. ЕАЭС RU C*CN АЖ58.в.ХХХХЮ24
lEx db lie TS GbX
ПРеЯ>ПРБ>гда»»Е нЕ <«П7Ч^ВАТЬ ПРИ ВСОИООКНОЫ ПРИСГ/ТСТОИИ ВЗРЫВООПАСНОЙ С^сД»! Адрес No. 08. Weat Wuhan Street Shuengkj Oevict Cheopdu City. 610213
Рисунок 2 - Идентификационная табличка
Комплектность поставки газоанализаторов приведена в таблице 5.
Таблица 5 - Комплект поставки
|
Наименование |
Обозначение |
Кол-во |
|
Газоанализатор |
AEC2232 |
1 шт. |
|
Датчик метана |
- |
1 шт. |
|
Инфракрасный пульт дистанционного управления |
- |
1 шт.1) |
|
Магнитный стержень |
- |
1 шт.1) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Сертификат соответствия |
- |
1 экз. |
|
Пластина для монтажа |
- |
1 шт. |
|
U-образная клипса |
- |
1 шт.1) |
|
Паспорт |
ПС.АЕС2232.001, ПС.AEC2232.GT.001 ПС.AEC2232.GTYQ.001 |
1 экз. |
|
1) В соответствии с заказом | ||
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 3, показатели надежности - в таблице 4.
Таблица 2 -
|
Модификация |
Определяемый компонент |
Диапазон измерений содержания определяемого компонента, % НКПР |
Пределы допускаемой абсолютной погрешности, % НКПР |
Время установления показания Т90, с, не более |
|
AEC2232b |
Метан (CH4) |
от 0 до 100 |
±5 |
12 |
|
GT-AEC2232bX, GTYQ-AEC2232bX |
от 3 до 100 |
±5 |
12 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
1,5 |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Габаритные размеры (ДхШхВ), мм, не более |
204x147x77 |
|
Масса, кг, не более: - в алюминиевом корпусе |
2 |
|
- в стальном корпусе |
4,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +40 |
|
- относительная влажность, %, не более |
93 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb Х |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
20 |
