Номер по Госреестру СИ: 93477-24
93477-24 Газоанализаторы
(Нарг+)
Назначение средства измерений:
Газоанализаторы Нарг+ (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли водорода (Н2) в равновесной газовой фазе трансформаторного масла силового энергетического оборудования и выдачи предупредительной/аварийной сигнализации при превышении результатов измерений установленных пороговых значений.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Общие сведения
Дата публикации - 16.10.2024
Срок свидетельства - 15.10.2029
Номер записи - 195289
ID в реестре СИ - 1420518
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "АС ТРАНСФО" (ООО "АС ТРАНСФО")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2442 от 2024.10.15 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Газоанализаторы (Нарг+)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "АС ТРАНСФО" (ООО "АС ТРАНСФО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93477-24 15.10.2029 |
Газоанализаторы, Нарг+ Общество с ограниченной ответственностью "АС ТРАНСФО" (ООО "АС ТРАНСФО") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Газоанализаторы (Нарг+)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы (Нарг+)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное ПО, разработанное изготовителем специально для измерения содержания определяемого компонента (водорода).
Основные функции встроенного ПО:
а) измерение значения объемной доли определяемого компонента;
б) передача результатов измерений по цифровым каналам через Web интерфейс или через RS-485 по протоколу ModBus;
в) пересчет результатов измерений содержания водорода в равновесной газовой фазе в содержание водорода, растворенного в трансформаторном масле, по методу, устанавливаемому изготовителем;
г) индикация показаний датчика влаги;
д) сигнализация о превышении установленных порогов (два уровня) содержания водорода и влаги.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HARG |
|
Номер версии (идентификационный номер) ПО, не ниже |
0Х0022 |
|
Цифровой идентификатор ПО |
- |
Для передачи результатов измерений по цифровым каналам через Web интерфейс используется устройство для отображения данных AS TRANSFOR Web Adapter на базе контроллера Wiren Board.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и методом шелкографии на фирменный шильдик, расположенный на панели (крышке) газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по АСТФ.413519.002 РЭ.назначению» Руководства по эксплуатации
Таблица 5 - Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор Нарг+ |
- |
1 шт. |
|
Переходный фланец (опция) |
- |
по заказу |
|
Комплект эксплуатационной документации в составе: | ||
|
Ведомость эксплуатационных документов |
АСТФ.413519.002 ВЭ |
1 экз. |
|
Руководство по эксплуатации |
АСТФ.413519.002 РЭ |
1 экз. |
|
Паспорт |
АСТФ.413519.002 ПС |
1 экз. |
|
Описание протокола ModBus |
АСТФ.413519.002 ОП |
1 экз. |
|
Габаритный чертеж |
АСТФ.413519.002 ГЧ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Нормативные и технические документы
Нормативные и технические документы, измерений
Приказ Федерального агентства по
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP);
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.53-001-29495643-2021 Газоанализатор Нарг+. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «АС ТРАНСФО» (ООО «АС ТРАНСФО»)
ИНН 7709953493
Юридический адрес: 107564, г. Москва, ул. Краснобогатырская, д. 6 стр. 1, помещ. 4 Телефон/факс: +7 (499) 403-15-86
Web-сайт: https://astransfor.ru
E-mail: info@astansfor.ru
Изготовитель
Общество с ограниченной ответственностью «АС ТРАНСФО» (ООО «АС ТРАНСФО»)ИНН 7709953493
Юридический адрес: 107564, г. Москва, ул. Краснобогатырская, д. 6, стр. 1, помещ. 4 Адрес места осуществления деятельности: 613049, г. Кирово-Чепецк, пр-кт Кирова, д. 1В, эт. 2, каб. 25
Телефон/факс: +7 (499) 403-15-86
Web-сайт: https://astransfor.ru
E-mail: info@astrfnsfor.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «АС ТРАНСФО» (ООО «АС ТРАНСФО»)ИНН 7709953493
Юридический адрес: 107564, г. Москва, ул. Краснобогатырская, д. 6 стр. 1, помещ. 4 Телефон/факс: +7 (499) 403-15-86
Web-сайт: https://astransfor.ru
E-mail: info@astansfor.ru
Принцип действия газоанализаторов основан на измерении емкости полупроводникового сенсора (датчика с МДП структурой металл - диэлектрик - металл) пропорциональной объемной доле водорода, контактирующего с датчиком во время анализа. Выходной сигнал датчика преобразуется в единицы объемной доли водорода. Визуализация и передача текущих значений измерения осуществляется по цифровому каналу с помощью Web интерфейса или через RS-485 по протоколу ModBus RTU.
Конструктивно газоанализаторы выполнены в едином корпусе из алюминиевого сплава с выступающим сенсорным модулем, который погружается в трансформаторное масло. К корпусу монтируются питающий и интерфейсный кабели.
Сенсорный модуль представляет собой камеру, изолированную газопроницаемой мембраной от измеряемой среды, в которой установлен полупроводниковый датчик, измеряющий содержание водорода. Дополнительно в сенсорном модуле установлен тонкопленочный диэлькометрический датчик влаги, обеспечивающий индикацию содержания влаги в масле.
Газоанализаторы выпускаются в двух конструктивных исполнениях, отличающихся формой корпуса:
-
- исполнение 01 в квадратном корпусе; выходные сигналы: аналоговые, дискретные, через Web интерфейс или через RS-485 по протоколу ModBus, внешняя световая сигнализация (светодиодная RGB);
-
- исполнение 02 в цилиндрическом корпусе: выходные сигналы: через Web интерфейс или через RS-485 по протоколу ModBus.
Газоанализаторы могут устанавливаться на любое предназначенное для анализа место на силовом энергетическом оборудовании.
На задней панели газоанализаторов расположены таблички (шильдики) с нанесенной методом лазерной печати или шелкографии информацией, содержащей сведения об изготовителе, наименование газоанализатора и заводской номер в цифровом формате.
Общий вид газоанализаторов приведен на рисунке 1. Места пломбирования приведены на рисунке 2, места нанесения заводского номера на шильдике - на рисунке 3. Нанесение знака поверки на корпус СИ не предусмотрено.

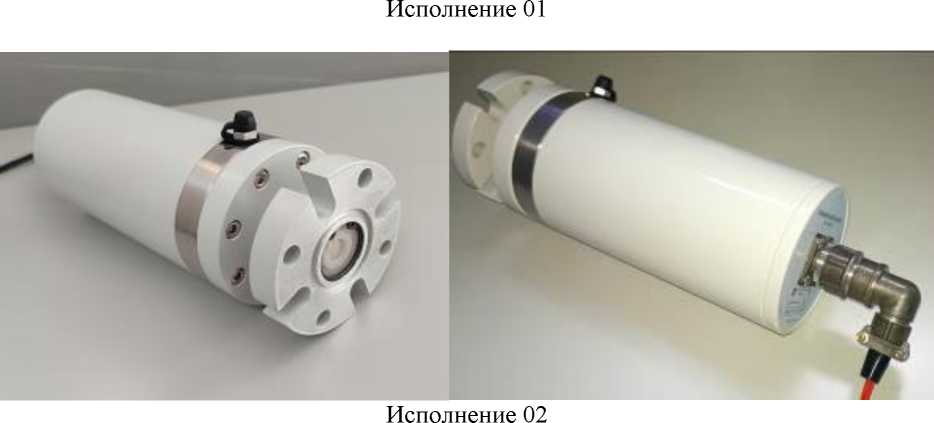

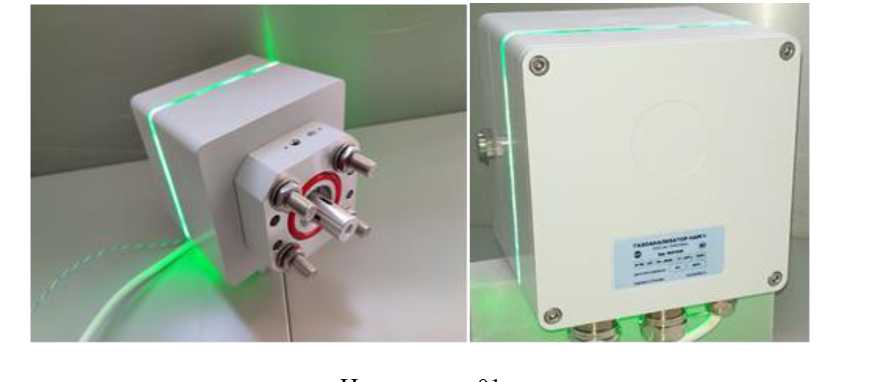

Рисунок 1 - Общий вид газоанализаторов Нарг+
Места пломбирования
Исполнение 01
Исполнение 02

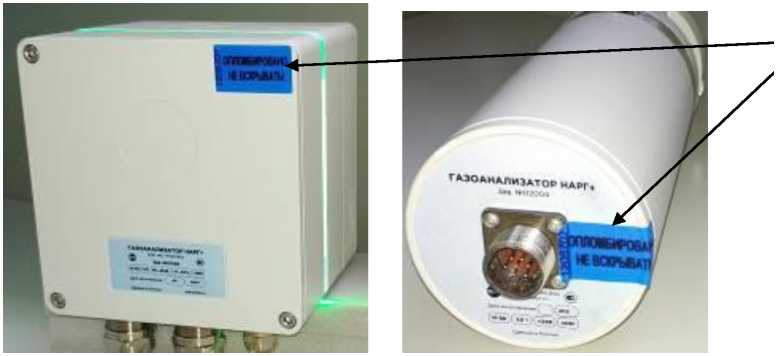

Рисунок 2 - Места пломбирования газоанализаторов Нарг+

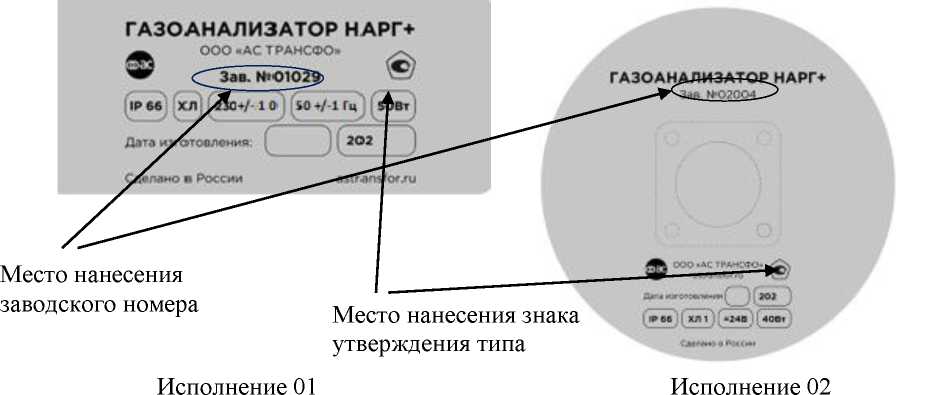

Рисунок 3 - Общий вид шильдика и мест нанесения заводского номера и знака утверждения типа
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли водорода в газовой фазе, млн-1 |
от 0 до 5000 |
|
Пределы допускаемой основной погрешности, %:
|
±15 ±15 |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от -60 °С до +40 °С на каждые 10 °С от нормальных условий измерений, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Нормальные условия измерений:
|
+(20 ± 5) от 30 до 80 от 84 до 106 |
|
Диапазон показаний объемной доли водорода, растворенного в трансформаторном масле2), млн-1 |
от 0 до 5000 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон индикации датчика объемной доли влаги, растворенной в трансформаторном масле: - % относительной влажности |
от 0 до 100 |
|
Параметры электрического питания: - для исполнения 01: | |
|
- напряжение переменного тока, В |
230±10 % |
|
- частота переменного тока, Гц |
50±1 |
|
- для исполнения 02: | |
|
- напряжение постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Габаритные размеры, мм, не более: - для исполнения 01: | |
|
- высота |
170 |
|
- ширина |
190 |
|
- длина |
150 |
|
- для исполнения 02: | |
|
- высота |
90 |
|
- ширина |
90 |
|
- длина |
275 |
|
Масса, кг, не более: - для исполнения 01 |
4,5 |
|
- для исполнения 02 |
2,5 |
|
Условия эксплуатации: |
|
Наименование характеристики |
Значение |
|
- температура окружающей среды, °С |
от -60 до +40 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- относительная влажность при температуре +25 °С без | |
|
конденсации, %, не более |
98 |
|
Передача данных: | |
|
- интерфейс подключения |
RS-485 |
|
- протокол обмена |
Modbus RTU |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
50000 |
