Номер по Госреестру СИ: 93459-24
93459-24 Счетчики воды
(PULSE)
Назначение средства измерений:
Счётчики воды PULSE (далее - счётчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.
Внешний вид.
Счетчики воды

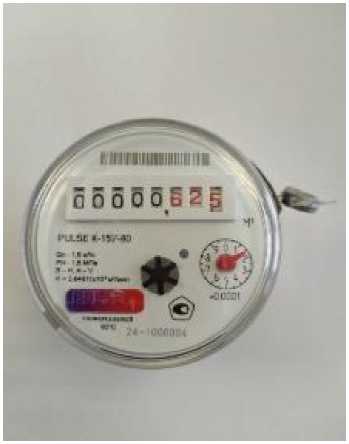

Рисунок № 1
Внешний вид.
Счетчики воды

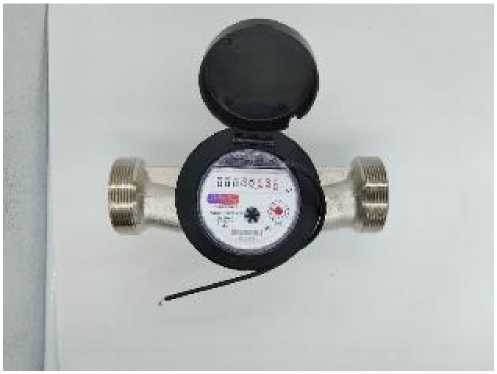

Рисунок № 2
Внешний вид.
Счетчики воды

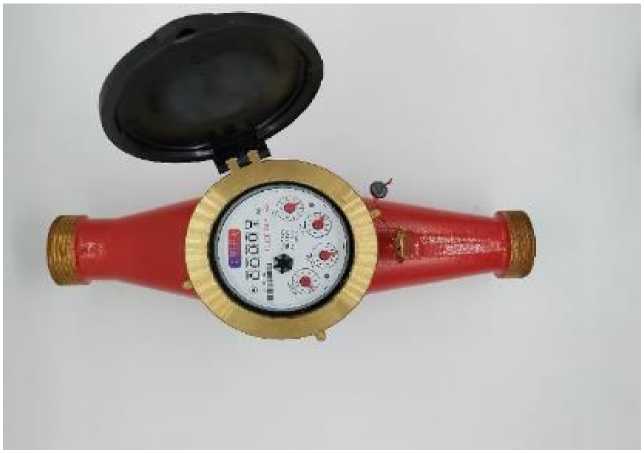

Рисунок № 3
Внешний вид.
Счетчики воды

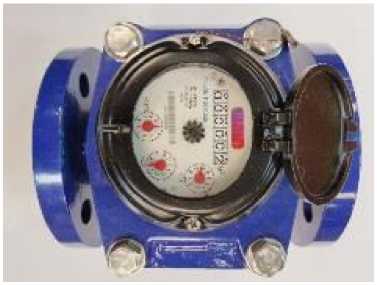

Рисунок № 4
Внешний вид.
Счетчики воды

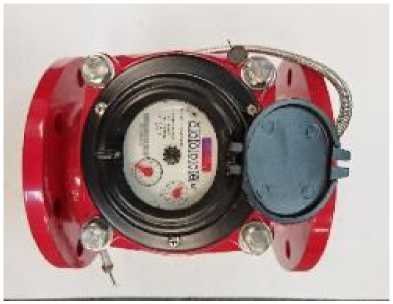

Рисунок № 5
Внешний вид.
Счетчики воды
Рисунок № 6
Внешний вид.
Счетчики воды
Рисунок № 7
Общие сведения
Дата публикации - 05.11.2024
Срок свидетельства - 14.10.2029
Номер записи - 195280
ID в реестре СИ - 1420490
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
К-15УИ-110, К-15У-110,
Производитель
Изготовитель - Общество с ограниченной ответственностью "АЛЬФАТЭП" (ООО "АЛЬФАТЭП")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 7849
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 16229
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№2425 от 2024.10.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2632 от 2024.11.02 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 14 октября 2024 г. № 2425 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Счетчики воды (PULSE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "АЛЬФАТЭП" (ООО "АЛЬФАТЭП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93459-24 14.10.2029 |
Счетчики воды, PULSE Общество с ограниченной ответственностью "АЛЬФАТЭП" (ООО "АЛЬФАТЭП") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Счетчики воды (PULSE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АКВА-С" (RA.RU.312841) | 7849 | 7849 | 7849 | 0 | 0 | 7849 | 7849 | 0 |
Стоимость поверки Счетчики воды (PULSE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 9 арабских цифр, наносится на лицевую панель счётчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
а) счётчик воды PULSE исполнения K
б) счётчик воды PULSE исполнения K с импульсным выходным сигналом
в) счётчик воды PULSE исполнения KM
г)
счётчик воды PULSE исполнения T
д) счётчик воды PULSE исполнения T с импульсным выходным сигналом
Рисунок 1 - Общий вид счетчиков

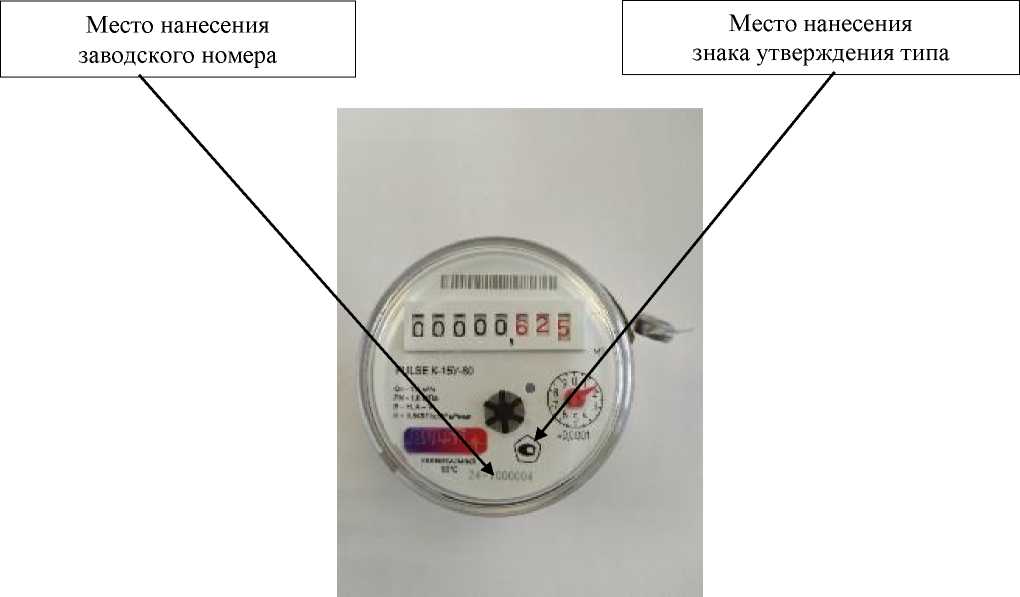

Рисунок 2 - Указание места заводского номера и места нанесения знака утверждения типа
Место установки пломбы завода-изготовителя

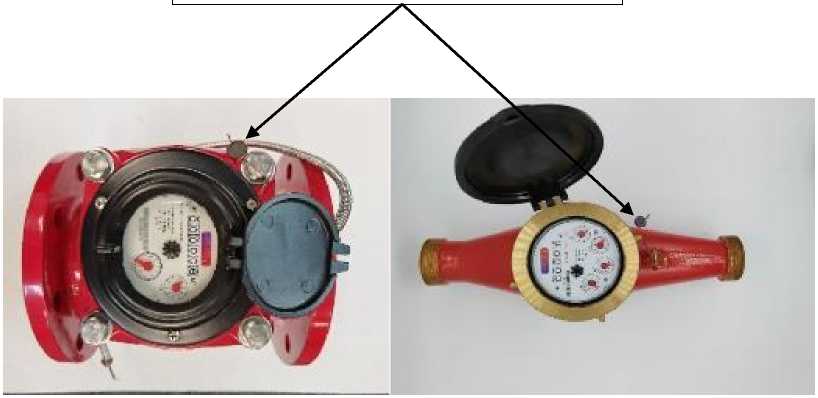

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1 - 6.
Таблица 1 - Метрологические характеристики счетчиков PULSE К - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 | |||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,06 |
0,03 |
0,10 |
0,05 |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
|
- переходный расход Qt, м3/ч |
0,15 |
0,12 |
0,25 |
0,20 |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
|
- номинальный расход Qn, м3/ч |
1,5 |
1,5 |
2,5 |
2,5 |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
|
- максимальный расход Qmax, м3/ч |
3,0 |
3,0 |
5,0 |
5,0 |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
|
Порог чувствительности, м3/ч |
0,5^Qmin | |||||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||||
|
- Qt < Q < Qmax |
±2 | |||||||||
|
Диапазон температуры воды, °С |
от +5 до +90 | |||||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||||
Таблица 2 - Основные технические характеристики счетчиков PULSE К - ХХХ - Х
|
Наименование параметра |
Значение параметра | ||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 |
|
Габаритные размеры счетчиков, мм, не более: | |||||
|
- длина |
80(110) |
130 |
160 |
160 |
200 |
|
- ширина |
65 |
65 |
75 |
100 |
100 |
|
- высота |
72 |
72 |
80 |
120 |
110 |
|
Масса счетчиков кг, не более |
0,45 |
0,6 |
0,9 |
2,0 |
2,4 |
|
Рабочие условия эксплуатации: | |||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | ||||
|
- относительная влажность воздуха при 35 °С, %, не более |
80 | ||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | ||||
|
Наибольшее значение индикаторного устройства, 3 м |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,0001 | ||||
|
Класс защиты по ГОСТ 14254 |
IP65 | ||||
Таблица 3 - Метрологические характеристики счетчиков PULSE КМ - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
1,20 |
0,45 |
|
- переходный расход Qt, м3/ч |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
4,50 |
3,00 |
|
- номинальный расход Qn, м3/ч |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
15,0 |
15,0 |
|
- максимальный расход Qmax, м3/ч |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
30,0 |
30,0 |
|
Порог чувствительности, м3/ч |
0,5^Q |
min | ||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||
|
- Qt < Q < Qmax |
±2 | |||||||
|
Диапазон температуры воды, °С | ||||||||
|
- счетчики холодной воды «Х» |
от +5 до +40 | |||||||
|
- счетчики горячей воды «Г» |
от +5 до +90 | |||||||
|
- счетчики универсальные «У» |
от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
Таблица 4 - Основные технические характеристики счетчиков PULSE КМ - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 |
|
Габаритные размеры счетчиков, мм, не более: | ||||
|
- длина |
260 |
260 |
300 |
300 |
|
- ширина |
98 |
98 |
122 |
145 |
|
- высота |
118 |
118 |
142 |
177 |
|
Масса счетчиков кг, не более |
2,5 |
3,0 |
5,0 |
9,0 |
|
Рабочие условия эксплуатации: | ||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | |||
|
- относительная влажность воздуха при 35 °С, %, |
80 | |||
|
не более | ||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | |||
|
Наибольшее значение индикаторного устройства, 3 м |
99999,9999 | |||
|
Наименьшая цена деления, м3 |
0,0001 | |||
|
Класс защиты по ГОСТ 14254 |
IP65 | |||
Таблица 5 - Метрологические характеристики счетчиков PULSE Т - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,8 |
0,4 |
1,0 |
0,5 |
1,2 |
0,6 |
2,5 | |
|
- переходный расход Qt, м3/ч |
1,6 |
0,8 |
2,0 |
1,0 |
2,4 |
1,2 |
5,0 | |
|
- номинальный расход Qn, м3/ч |
25,0 |
25,0 |
30,0 |
30,0 |
40,0 |
40,0 |
70,0 |
70,0 |
|
- максимальный расход Qmax, м3/ч |
50,0 |
50,0 |
60,0 |
60,0 |
80,0 |
80,0 |
140,0 |
140,0 |
|
Порог чувствительности, м3/ч |
0,5^Q |
min | ||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||
|
- Qt < Q < Qmax |
±2 | |||||||
|
Диапазон температуры воды, °С: | ||||||||
|
- счетчики холодной воды «Х» |
от +5 до +40 | |||||||
|
- счетчики горячей воды «Г» |
от +5 до +90 | |||||||
|
- счетчики универсальные «У» |
от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
Таблица 6 - Основные технические характеристики счетчиков PULSE Т - ХХХ - Х
|
Наименование параметра |
Значение параметра | ||||||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 | |||
|
Габаритные размеры счетчиков, мм, не более: | |||||||
|
- длина |
200 |
200 |
225 |
250 | |||
|
- ширина |
160 |
180 |
190 |
215 | |||
|
- высота |
215 |
225 |
280 |
295 | |||
|
Масса счетчиков кг, не более |
12,1 |
12,9 |
13,8 |
16,2 | |||
|
Рабочие условия эксплуатации: | |||||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | ||||||
|
- относительная влажность воздуха при 35 °С, %, |
80 | ||||||
|
не более | |||||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | ||||||
|
Наибольшее значение индикаторного устройства, 3 м |
999999,999 |
999999,99 | |||||
|
Наименьшая цена деления, м3 |
0,001 |
0,01 | |||||
|
Класс защиты по ГОСТ 14254 |
IP65 | ||||||
наносится в левом верхнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Устройство и принцип работы» документа РЭ 26.51.52-001-01626836-2023 «Счётчики воды PULSE. Руководство по эксплуатации (паспорт)».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-001-01626836-2023 Счётчики воды PULSE. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «АЛЬФАТЭП» (ООО «АЛЬФАТЭП») ИНН 7718746038
Юридический адрес: 107564, г. Москва, вн.тер.г. муниципальный округ Богородское, ул. Краснобогатырская, д. 6, стр. 5, эт./помещ. 4/13, оф. В
Телефон: +7 (495) 727-11-91
E-mail: 1@pulse-engineering.ru
Изготовитель
Общество с ограниченной ответственностью «АЛЬФАТЭП» (ООО «АЛЬФАТЭП») ИНН 7718746038Адрес: 107564, г. Москва, вн.тер.г. муниципальный округ Богородское, ул. Краснобогатырская, д. 6, стр. 5, эт./помещ. 4/13, оф. В
Телефон: +7 (495) 727-11-91
E-mail: 1@pulse-engineering.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
Общество с ограниченной ответственностью «АЛЬФАТЭП» (ООО «АЛЬФАТЭП») ИНН 7718746038Юридический адрес: 107564, г. Москва, вн.тер.г. муниципальный округ Богородское, ул. Краснобогатырская, д. 6, стр. 5, эт./помещ. 4/13, оф. В
Телефон: +7 (495) 727-11-91
E-mail: 1@pulse-engineering.ru
Принцип работы счётчика состоит в измерении числа оборотов чувствительного элемента (ЧЭ), вращающегося под действием потока протекающей воды. Количество оборотов ЧЭ пропорционально объему воды, протекающего через счётчик.
Поток воды, пройдя фильтр, подается в корпус счётчика, поступает в измерительную полость, внутри которой на специальных опорах вращается ЧЭ. Вода, пройдя зону вращения ЧЭ, поступает в выходной патрубок. Передача вращения ЧЭ в счётный механизм осуществляется при помощи магнитной связи.
Масштабирующий редуктор счётного механизма приводит число оборотов ЧЭ к значениям протекшей воды в м3. Индикаторное устройство имеет барабанчики для указания количества м3, а также стрелочные указатели для указания долей м3. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счётчика. Со стороны входа счётчик имеет фильтр.
Конструктивно счётчики состоят из:
-
- корпуса (проточной части);
-
- чувствительного элемента (крыльчатка или турбина);
-
- счётного механизма с индикаторным устройством.
Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики выпускаются в следующих модификациях и исполнениях:
PULSE счётчик воды
чувствительный элемент:
(К) - крыльчатка DN от 15 до 40 мм;
(КМ) - крыльчатка многоструйный DN от 25 до 50 мм;
(Т) - турбина
DN от 50 до 100 мм.
диаметр условного прохода, мм:
(15); (20); (25); (32); (40);
(50); (65); (80); (100).
исполнение для диапазона температуры воды:
(Х) - счётчик холодной воды;
(Г) - счетчик горячий воды - только для счетчиков с турбиной;
(У) - универсальный счетчик.
выходной сигнал: ( ) - отсутствует; (И) - наличие импульсного выхода.
монтажная длинна, мм: для (К):
(80); (110) - для DN 15; (130) - для DN 20; (160) - для DN 25, 32; (200) - для DN 40;
для (КМ):
(260) - для DN 25, 32;
(300) - для DN 40, 50; для (Т):
(200) - для DN 50, 65;
(225) - для DN 80;
(250) - для DN 100.
Счетчики модификации PULSE К - ХХХ - Х, имеют только универсальное исполнение.
Общий вид счетчиков с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.
Указание места заводского номера и места нанесения знака утверждения типа представлены на рисунке 2.
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 9 арабских цифр, наносится на лицевую панель счётчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
а) счётчик воды PULSE исполнения K
б) счётчик воды PULSE исполнения K с импульсным выходным сигналом
в) счётчик воды PULSE исполнения KM
г)
счётчик воды PULSE исполнения T
д) счётчик воды PULSE исполнения T с импульсным выходным сигналом
Рисунок 1 - Общий вид счетчиков
Рисунок 2 - Указание места заводского номера и места нанесения знака утверждения типа
Место установки пломбы завода-изготовителя
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды |
PULSE* |
1 шт. |
|
Руководство по эксплуатации (паспорт) |
РЭ 26.51.52-001-01626836-2023 |
1 экз. |
|
Методика поверки** |
- |
1 экз. |
|
Комплект монтажных частей* |
- |
1 шт. |
|
* - Исполнение счётчика и комплект монтажных частей определяются договором на | ||
|
поставку. | ||
|
**- По отдельному заказу. | ||
Таблица 1 - Метрологические характеристики счетчиков PULSE К - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 | |||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,06 |
0,03 |
0,10 |
0,05 |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
|
- переходный расход Qt, м3/ч |
0,15 |
0,12 |
0,25 |
0,20 |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
|
- номинальный расход Qn, м3/ч |
1,5 |
1,5 |
2,5 |
2,5 |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
|
- максимальный расход Qmax, м3/ч |
3,0 |
3,0 |
5,0 |
5,0 |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
|
Порог чувствительности, м3/ч |
0,5^Qmin | |||||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||||
|
- Qt < Q < Qmax |
±2 | |||||||||
|
Диапазон температуры воды, °С |
от +5 до +90 | |||||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||||
Таблица 2 - Основные технические характеристики счетчиков PULSE К - ХХХ - Х
|
Наименование параметра |
Значение параметра | ||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 |
|
Габаритные размеры счетчиков, мм, не более: | |||||
|
- длина |
80(110) |
130 |
160 |
160 |
200 |
|
- ширина |
65 |
65 |
75 |
100 |
100 |
|
- высота |
72 |
72 |
80 |
120 |
110 |
|
Масса счетчиков кг, не более |
0,45 |
0,6 |
0,9 |
2,0 |
2,4 |
|
Рабочие условия эксплуатации: | |||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | ||||
|
- относительная влажность воздуха при 35 °С, %, не более |
80 | ||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | ||||
|
Наибольшее значение индикаторного устройства, 3 м |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,0001 | ||||
|
Класс защиты по ГОСТ 14254 |
IP65 | ||||
Таблица 3 - Метрологические характеристики счетчиков PULSE КМ - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
1,20 |
0,45 |
|
- переходный расход Qt, м3/ч |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
4,50 |
3,00 |
|
- номинальный расход Qn, м3/ч |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
15,0 |
15,0 |
|
- максимальный расход Qmax, м3/ч |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
30,0 |
30,0 |
|
Порог чувствительности, м3/ч |
0,5^Q |
min | ||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||
|
- Qt < Q < Qmax |
±2 | |||||||
|
Диапазон температуры воды, °С | ||||||||
|
- счетчики холодной воды «Х» |
от +5 до +40 | |||||||
|
- счетчики горячей воды «Г» |
от +5 до +90 | |||||||
|
- счетчики универсальные «У» |
от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
Таблица 4 - Основные технические характеристики счетчиков PULSE КМ - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 |
|
Габаритные размеры счетчиков, мм, не более: | ||||
|
- длина |
260 |
260 |
300 |
300 |
|
- ширина |
98 |
98 |
122 |
145 |
|
- высота |
118 |
118 |
142 |
177 |
|
Масса счетчиков кг, не более |
2,5 |
3,0 |
5,0 |
9,0 |
|
Рабочие условия эксплуатации: | ||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | |||
|
- относительная влажность воздуха при 35 °С, %, |
80 | |||
|
не более | ||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | |||
|
Наибольшее значение индикаторного устройства, 3 м |
99999,9999 | |||
|
Наименьшая цена деления, м3 |
0,0001 | |||
|
Класс защиты по ГОСТ 14254 |
IP65 | |||
Таблица 5 - Метрологические характеристики счетчиков PULSE Т - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,8 |
0,4 |
1,0 |
0,5 |
1,2 |
0,6 |
2,5 | |
|
- переходный расход Qt, м3/ч |
1,6 |
0,8 |
2,0 |
1,0 |
2,4 |
1,2 |
5,0 | |
|
- номинальный расход Qn, м3/ч |
25,0 |
25,0 |
30,0 |
30,0 |
40,0 |
40,0 |
70,0 |
70,0 |
|
- максимальный расход Qmax, м3/ч |
50,0 |
50,0 |
60,0 |
60,0 |
80,0 |
80,0 |
140,0 |
140,0 |
|
Порог чувствительности, м3/ч |
0,5^Q |
min | ||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||
|
- Qt < Q < Qmax |
±2 | |||||||
|
Диапазон температуры воды, °С: | ||||||||
|
- счетчики холодной воды «Х» |
от +5 до +40 | |||||||
|
- счетчики горячей воды «Г» |
от +5 до +90 | |||||||
|
- счетчики универсальные «У» |
от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
Таблица 6 - Основные технические характеристики счетчиков PULSE Т - ХХХ - Х
|
Наименование параметра |
Значение параметра | ||||||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 | |||
|
Габаритные размеры счетчиков, мм, не более: | |||||||
|
- длина |
200 |
200 |
225 |
250 | |||
|
- ширина |
160 |
180 |
190 |
215 | |||
|
- высота |
215 |
225 |
280 |
295 | |||
|
Масса счетчиков кг, не более |
12,1 |
12,9 |
13,8 |
16,2 | |||
|
Рабочие условия эксплуатации: | |||||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | ||||||
|
- относительная влажность воздуха при 35 °С, %, |
80 | ||||||
|
не более | |||||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | ||||||
|
Наибольшее значение индикаторного устройства, 3 м |
999999,999 |
999999,99 | |||||
|
Наименьшая цена деления, м3 |
0,001 |
0,01 | |||||
|
Класс защиты по ГОСТ 14254 |
IP65 | ||||||
