Номер по Госреестру СИ: 93469-24
93469-24 Эквиваленты сети
(ПРОГРЕСС)
Назначение средства измерений:
Эквиваленты сети ПРОГРЕСС (далее
эквиваленты сети)
предназначены для измерений несимметричного напряжения индустриальных радиопомех совместно с измерительными приемниками (анализаторами спектра, селективными вольтметрами).
Внешний вид.
Эквиваленты сети
Рисунок № 1
Внешний вид.
Эквиваленты сети
Рисунок № 2
Общие сведения
Дата публикации - 16.10.2024
Срок свидетельства - 14.10.2029
Номер записи - 195279
ID в реестре СИ - 1420487
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПРОГРЕСС-С5, ПРОГРЕСС-С4,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ "ПРОГРЕСС" (ООО "НПК "ПРОГРЕСС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2425 от 2024.10.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Эквиваленты сети (ПРОГРЕСС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ "ПРОГРЕСС" (ООО "НПК "ПРОГРЕСС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87576-22 07.12.2027 |
Характериографы полупроводниковых приборов, ПРОГРЕСС-3000 Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ "ПРОГРЕСС" (ООО "НПК "ПРОГРЕСС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93469-24 14.10.2029 |
Эквиваленты сети, ПРОГРЕСС Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ "ПРОГРЕСС" (ООО "НПК "ПРОГРЕСС") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Кто поверяет Эквиваленты сети (ПРОГРЕСС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 8 | 8 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Эквиваленты сети (ПРОГРЕСС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Эксплуатация эквивалента сети» руководства по эксплуатации ПРЦГ.434834.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехнические условия ПРЦГ.434834.001 ТУ. ЭКВИВАЛЕНТЫ СЕТИ ПРОГРЕСС.
ПравообладательОбщество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС» (ООО «НПК «ПРОГРЕСС») ИНН 9717029320
Юридический адрес: 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, оф. 202
Изготовитель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС» (ООО «НПК «ПРОГРЕСС»)ИНН 9717029320
Юридический адрес 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, оф. 202 Адрес производственной площадки: SUZHOU XNCY TECHNOLOGY CO., LTD. Room 301-2, 3F, No.10 building, No. 78 Keling road, SND, Suzhou, Jiangsu, China 2151663
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Конструктивно эквиваленты сети выполнены в виде моноблока и не имеют клавиш управления.
Эквиваленты сети используются при измерении радиопомех, включаемые в сеть питания источника индустриальных радиопомех для создания регламентированного сопротивления нагрузки на частоте измерения.
Принцип работы эквивалентов сети (V-образные эквиваленты сети) заключается в обеспечении объекта (технического средства - источника индустриальных радиопомех) рабочим током, нагрузки места его подключения к сети электропитания с ненормированным полным сопротивлением и подаче через фильтр нижних частот возникающего на присоединительных зажимах напряжения на вход измерительного приемника.
К данному типу средства измерений относятся эквиваленты сети следующих модификаций: ПРОГРЕСС-С4 и ПРОГРЕСС-С5. Модификации отличаются диапазоном частот и максимальными напряжениями. Тип радиочастотного соединения для модификации ПРОГРЕСС-С4 тип N, для модификации ПРОГРЕСС-С5 - тип BNC.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв русского алфавита и арабских цифр, наносится любым технологическим способом на маркировочную наклейку, которая крепится на корпус эквивалента сети в месте, указанном на рисунках 1 и 2.
Общий вид средства измерений приведен на рисунках 1 и 2.

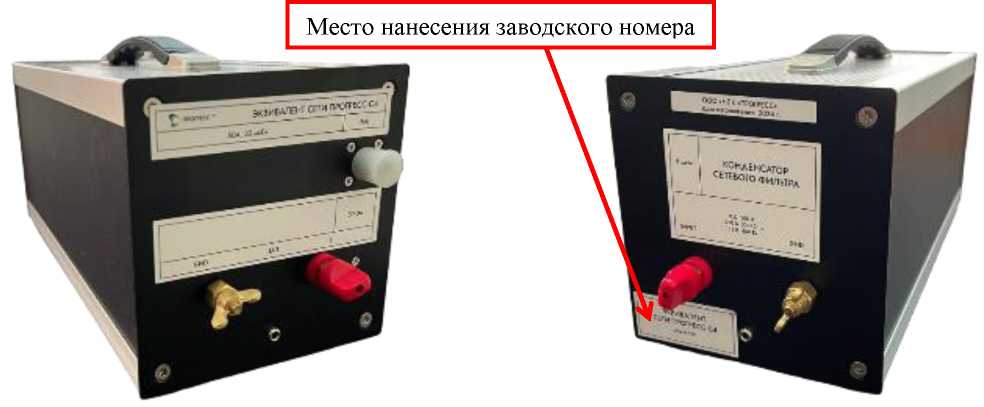

Рисунок 1 - Общий вид эквивалента сети ПРОГРЕСС-С4 вид спереди (слева), вид сзади (справа)

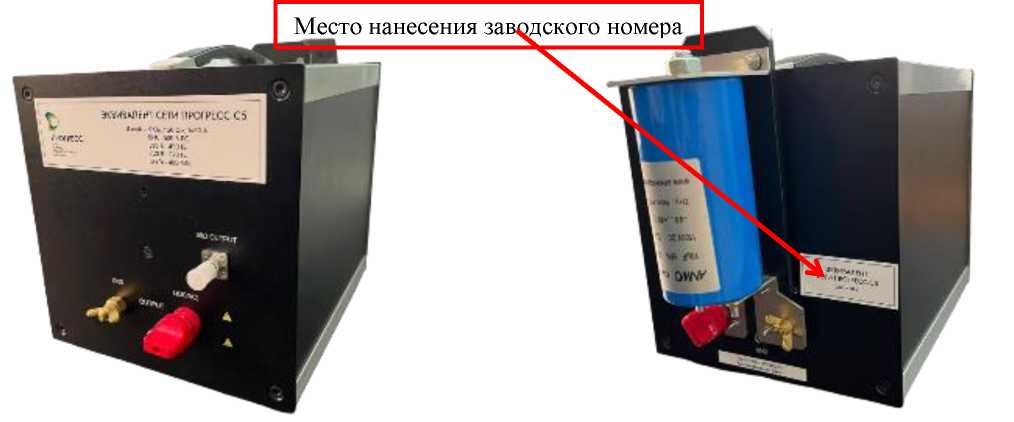

Рисунок 2 - Общий вид эквивалента сети ПРОГРЕСС-С5 вид спереди (слева), вид сзади (справа)
Пломбирование средства измерений не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц
|
от 0,009 до 30,000 от 0,01 до 400,00 |
|
Наименование характеристики |
Значение |
|
Коэффициент калибровки, дБ - модификация ПРОГРЕСС-С4 |
от 0 до 6 |
|
- модификация ПРОГРЕСС-С5: в диапазоне частот от 0,01 до 100 МГц (включ.) |
от 0 до 12 |
|
в диапазоне частот свыше 100 до 400 МГц |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±1,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
ПРОГРЕСС-С4 |
ПРОГРЕСС-С5 | |
|
Параметры электропитания: - максимальное напряжение постоянного тока, В |
500 |
600 |
|
- максимальное напряжение переменного тока частотой 50 Гц, В |
250 |
- |
|
- максимальное напряжение переменного тока частотой 400 Гц, В |
135 |
530 |
|
- максимальное напряжение переменного тока частотой 890 Гц, В |
- |
270 |
|
- максимальный ток, А |
50 |
50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
360x160x160 |
257x220x220 |
|
Масса, кг, не более |
4 |
5 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +15 до +35 | |
|
- относительная влажность, % |
от 45 до 75 | |
