Сведения о средстве измерений: 93465-24 Модули учета электрической энергии постоянного тока

Номер по Госреестру СИ: 93465-24
93465-24 Модули учета электрической энергии постоянного тока
(ENGY.METER.DC)

Назначение средства измерений:
Модули учета электрической энергии постоянного тока ENGY.METER.DC (далее - модули) предназначены для измерений напряжения, силы тока, потребляемой мощности и подсчета количества потребляемой энергии в сети постоянного тока, отображения параметров на дисплее и передачи их по интерфейсу RS-485 контроллеру или управляющему ПО для последующей обработки.

сертификация программного обеспечения
Внешний вид. Модули учета электрической энергии постоянного тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули учета электрической энергии постоянного тока
Рисунок № 1
Внешний вид. Модули учета электрической энергии постоянного тока, http://oei-analitika.ru рисунок № 2
Внешний вид.
Модули учета электрической энергии постоянного тока
Рисунок № 2

Общие сведения

Дата публикации - 16.10.2024
Срок свидетельства - 14.10.2029
Номер записи - 195277
ID в реестре СИ - 1420485
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ENGY.METER.DC,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭНЖИ" (ООО "ЭНЖИ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 275
Выдано извещений - 3
Кол-во периодических поверок - 0
Кол-во средств измерений - 149
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1094 дн.

Приказы РСТ, где упоминается данный тип СИ

№2425 от 2024.10.14 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Модули учета электрической энергии постоянного тока (ENGY.METER.DC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭНЖИ" (ООО "ЭНЖИ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93465-24
14.10.2029
Модули учета электрической энергии постоянного тока, ENGY.METER.DC
Общество с ограниченной ответственностью "ЭНЖИ" (ООО "ЭНЖИ") (РОССИЯ г. Москва)
ОТ
МП
3 года

Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Модули учета электрической энергии постоянного тока (ENGY.METER.DC)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • ENGY.METER.DC
  • 69 69 0 1 69 69 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ENGY.METER.DC
  • 206 100 206 0 2 206 206 0

    Стоимость поверки Модули учета электрической энергии постоянного тока (ENGY.METER.DC)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Управление режимами работы и настройками модулей осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым.

    Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Таблица 1 -

    обеспечения

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Engy.Meter.DC

    Номер версии (идентификационный номер ПО)

    не ниже 1.0


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на информационную табличку, наклеиваемую на боковую панель модуля, и на титульный лист паспорта.


    Сведения о методиках измерений

    Сведения о методиках (методах измерений)

    приведены в разделе 6 «Описание модуля» руководства по эксплуатации Meter.E00.00.00.000 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    ТУ 26.51.43-012-45422632-2024 «Модуль учета электрической энергии постоянного тока ENGY.METER.DC.DC. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «ЭНЖИ» (ООО «ЭНЖИ»)

    ИНН 7724320985

    Юридический адрес: 121609, г. Москва, ул. Осенняя, д. 23, эт. 9, ком. 114А, оф. 58А

    Почтовый адрес: 115516, г. Москва, Кавказский б-р, д. 57

    Телефон (факс): +7(495) 647-48-66

    E-mail: sales@en-gy.ru

    Web-сайт: www.en-gy.ru

    Изготовитель

    Общество с ограниченной ответственностью «ЭНЖИ» (ООО «ЭНЖИ»)
    ИНН 7724320985
    Юридический адрес: 121609, г. Москва, ул. Осенняя, д. 23, эт. 9, ком. 114А, оф. 58А Адреса мест осуществления деятельности:
    115516, Москва, Нахимовский пр-кт, д 58;
    117105, Москва, Варшавское ш., д. 28а

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Общество с ограниченной ответственностью «ЭНЖИ» (ООО «ЭНЖИ»)
    ИНН 7724320985
    Юридический адрес: 121609, г. Москва, ул. Осенняя, д. 23, эт. 9, ком. 114А, оф. 58А
    Почтовый адрес: 115516, г. Москва, Кавказский б-р, д. 57
    Телефон (факс): +7(495) 647-48-66
    E-mail: sales@en-gy.ru
    Web-сайт: www.en-gy.ru

    Модули представляют собой компактные электроизмерительные приборы, принцип действия которых основан на преобразовании входных аналоговых сигналов тока и напряжения в цифровую форму, для дальнейшей обработки микропроцессорным устройством. Входные сигналы тока измеряются косвенным методом с помощью шунта с номинальным падением напряжения 75 мВ. В модуле есть возможность выбора номинала используемого шунта: 200, 300 или 400 ампер. Напряжение постоянного тока измеряется прямым методом. В процессе измерений текущих значений напряжения и силы постоянного тока производится расчет текущей мощности постоянного тока путем перемножения силы тока на напряжение, и расчет количества потребляемой энергии с классом точности не ниже 0,5.

    Конструктивно модули выполнены в виде моноблока в пластмассовом корпусе серого цвета для установки на типовую DIN-рейку шириной 35 мм. Модули рекомендуется устанавливать в монтажный шкаф. Подвод кабелей внешних подключений выполнен на верхнем и нижнем торцах модуля. На лицевой панели расположены дисплей для отображения текущей информации и меню настройки, а также функциональные клавиши.

    К данному типу средства измерений относятся модули учета электрической энергии постоянного тока ENGY.METER.DC

    Модули подвергаются приемосдаточным испытаниям, после чего пломбируются с нанесением пломбы в виде номерной наклейки.

    Нанесение знака поверки на модули не предусмотрено.

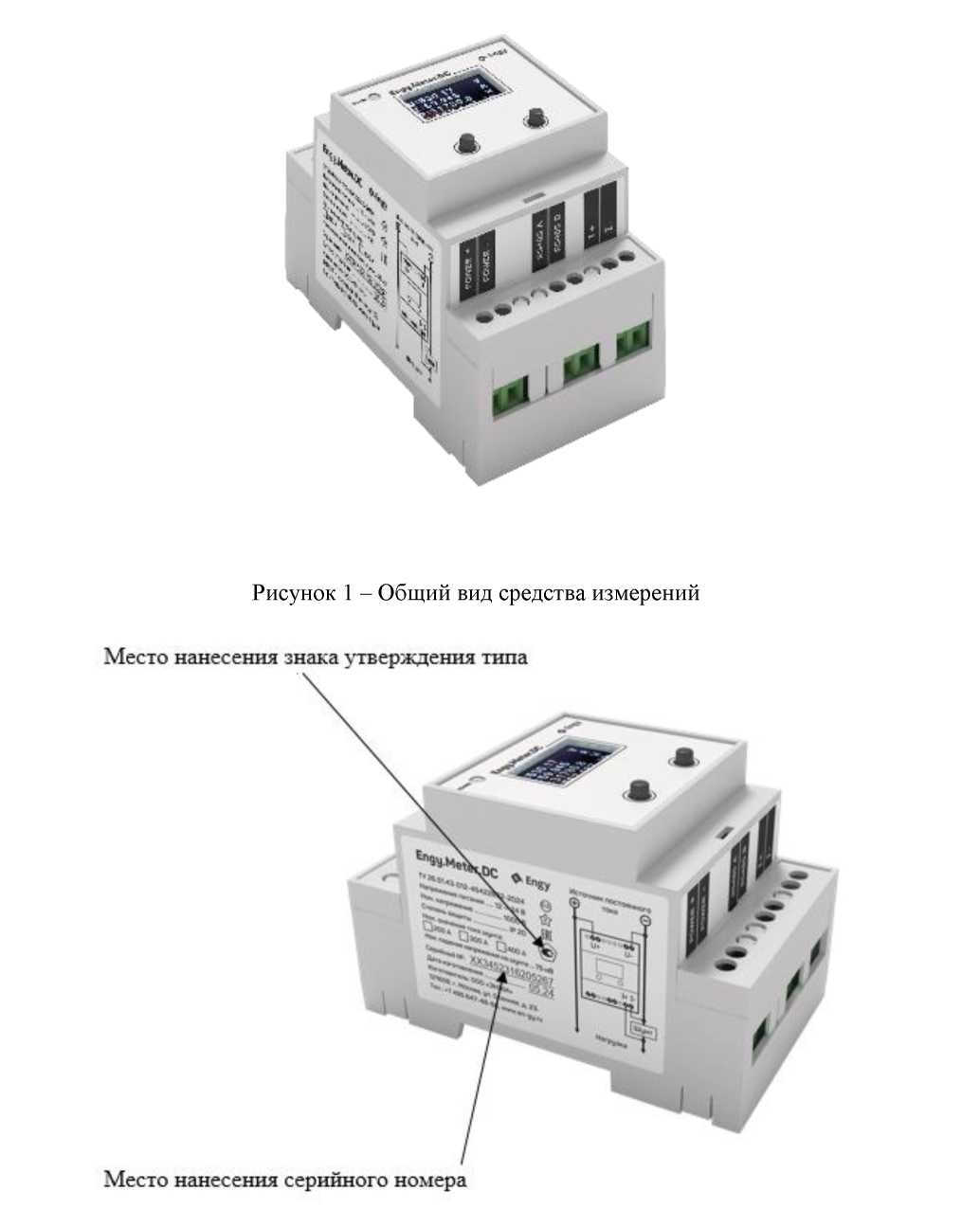

    Общий вид средств измерений представлен на рисунке 1.

    Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на информационную табличку, наклеиваемую на боковую панель модулей в месте, указанном на рисунке 2. Схема пломбирования от несанкционированного доступа представлена на рисунке 3

    Внешний вид. Модули учета электрической энергии постоянного тока (ENGY.METER.DC), http://oei-analitika.ru

    Рисунок 2 - Место нанесения серийного номера и место нанесения знака утверждения типа

    Внешний вид. Модули учета электрической энергии постоянного тока (ENGY.METER.DC), http://oei-analitika.ru

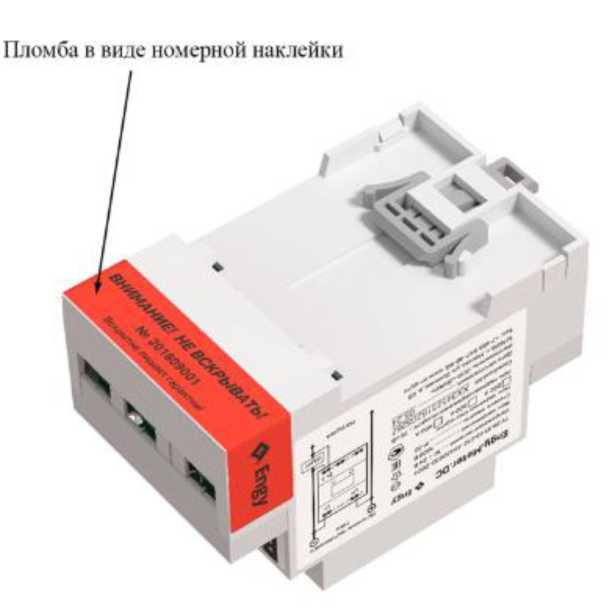

    Рисунок 3 - Схема пломбирования от несанкционированного доступа


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    1

    2

    3

    Модуль учета электрической энергии постоянного тока

    Engy.Meter.DC

    1 шт.

    Паспорт

    Meter.E00.00.00.000 ПС

    1 экз.

    Руководство по эксплуатации

    Meter.E00.00.00.000 РЭ

    1 экз.

    Комплект упаковки

    -

    1 шт.


    Таблица 2 -

    Наименование характеристики

    Значение

    Диапазон измерений падения напряжения на внешнем токоизмерительном шунте, мВ

    от 0,75 до 75,00

    Пределы допускаемой относительной погрешности измерений падения напряжения на внешнем токоизмерительном шунте, %, в диапазоне:

    • - от 0,75 до 1,50 мВ включ.

    • - св. 1,50 до 75,00 мВ

    ±1,0

    ±0,2

    Диапазон измерений напряжения, В

    от 50 до 1000

    Пределы допускаемой относительной погрешности измерений напряжения, %

    ±0,2

    Таблица 3 - Технические

    Наименование характеристики

    Значение

    Номинальное значение напряжения питания, В

    от 12 до 24 ± 10 %

    Мощность, потребляемая модулем по цепи питания, Вт, не более

    1,2

    Габаритные размеры (ширинахвысотахглубина), мм, не более

    96x53x59

    Масса, кг, не более

    0,2

    Условия эксплуатации:

    • -  температура окружающей среды, °С

    • -  относительная влажность при 25 °С, %, не более

    • -  атмосферное давление, кПа

    от -30 до +65

    98

    от 87 до 107
